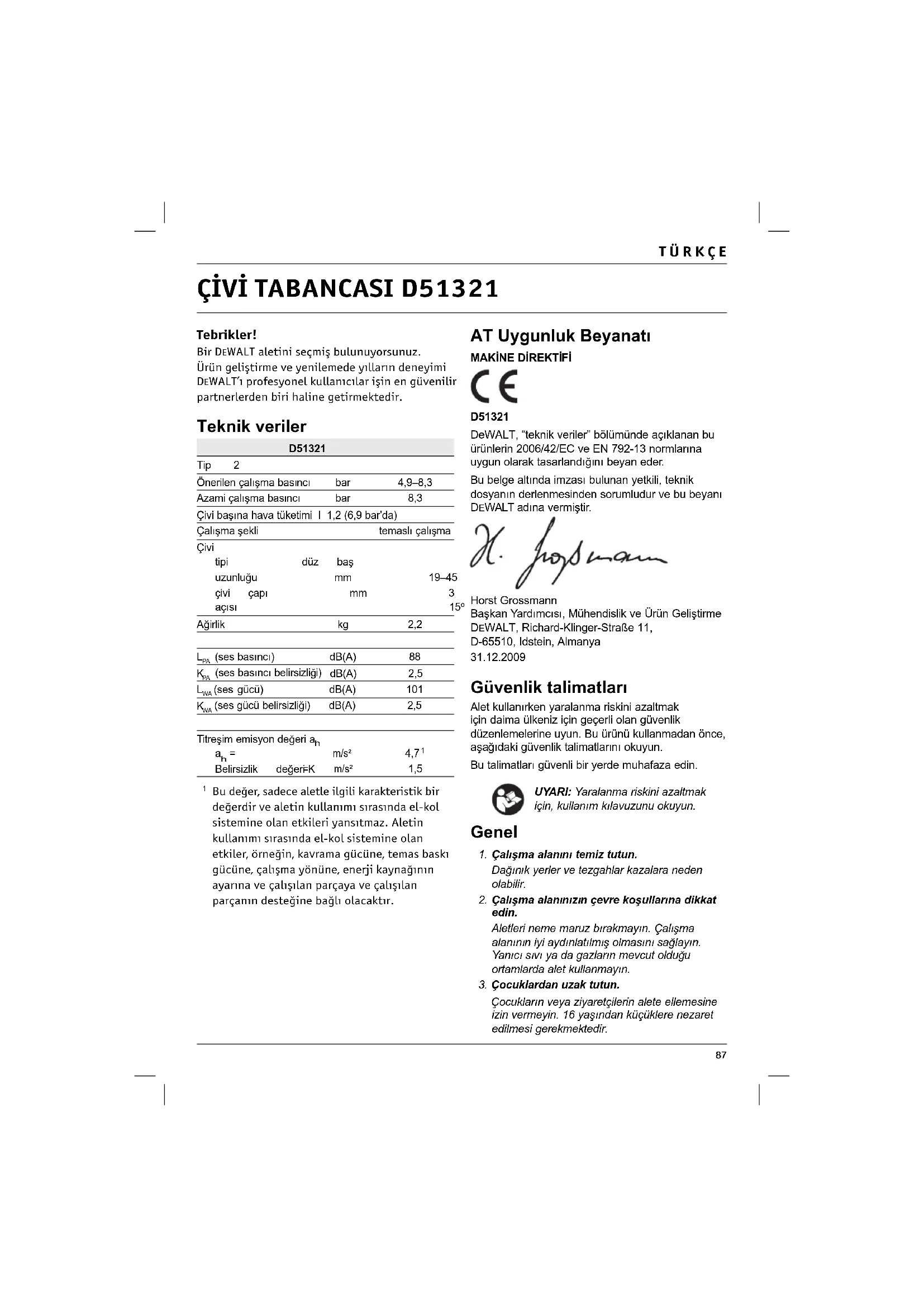

KULLANIM KILAVUZU D51321 DEWALT

Tebrikler! Bir DEWALT aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yllarn deneyimi

EWALT’ profesyonel kullanclar işin en güvenilir partnerlerden biri haline getirmektedir. Teknik veriler D51321Tip 2 Önerilen çalışma basıncı bar 4,9–8,3 Azami çalışma basıncı bar 8,3 Çivi başına hava tüketimi l 1,2 (6,9 bar’da) Çalışma şekli temaslı çalışma Çivi tipi düz baş uzunluğu mm 19–45 çivi çapı mm 3 açısı 15ºAğirlik kg 2,2

(ses basıncı) dB(A) 88

(ses basıncı belirsizliği) dB(A) 2,5 L

(ses gücü) dB(A) 101

(ses gücü belirsizliği) dB(A) 2,5 Titreşim emisyon değeri a

Belirsizlik değeri K = m/s² 1,5

Bu değer, sadece aletle ilgili karakteristik bir değerdir ve aletin kullanm srasnda el-kol sistemine olan etkileri yanstmaz. Aletin kullanm srasnda el-kol sistemine olan etkiler, örneğin, kavrama gücüne, temas bask gücüne, çalşma yönüne, enerji kaynağnn ayarna ve çalşlan parçaya ve çalşlan parçann desteğine bağl olacaktr. AT Uygunluk Beyanatı

D51321 DeWALT, “teknik veriler” bölümünde açıklanan bu ürünlerin 2006/42/EC ve EN 792-13 normlarına uygun olarak tasarlandığını beyan eder. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir. Horst Grossmann Başkan Yardımcısı, Mühendislik ve Ürün Geliştirme DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Almanya

Güvenlik talimatları Alet kullanırken yaralanma riskini azaltmak için daima ülkeniz için geçerli olan güvenlik düzenlemelerine uyun. Bu ürünü kullanmadan önce, aşağıdaki güvenlik talimatlarını okuyun. Bu talimatları güvenli bir yerde muhafaza edin. UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun. Genel

1. Çalışma alanını temiz tutun.

Dağınık yerler ve tezgahlar kazalara neden olabilir.

2. Çalışma alanınızın çevre koşullarına dikkat

edin. Aletleri neme maruz bırakmayın. Çalışma alanının iyi aydınlatılmış olmasını sağlayın. Yanıcı sıvı ya da gazların mevcut olduğu ortamlarda alet kullanmayın.

3. Çocuklardan uzak tutun.

Çocukların veya ziyaretçilerin alete ellemesine izin vermeyin. 16 yaşından küçüklere nezaret edilmesi gerekmektedir.88

4. Kullanılmayan aletleri saklayın.

Kullanımda değilken aletler kuru bir yerde muhafaza edilmeli ve çocukların ulaşamayacağı şekilde kilit altına alınmalıdır.

5. Uygun giysiler giyin.

Bol giysiler giymeyin ve takı takmayın. Hareketli parçalara takılabilirler. Tercihen kauçuk eldiven ve kaymayan iş ayakkabısı giyin. Uzun saçları uzak tutmak için koruyucu saç muhafazası kullanın.

6. Aşırı uzanarak çalışmayın.

Yere sağlam basın ve dengenizi her zaman muhafaza edin.

7. Daima dikkatli olun.

Yaptığınız işe dikkat edin. Sağduyulu olun. Aleti yorgunken kullanmayın.

8. Uygun alet kullanın.

Amaçlanan kullanım şekli bu kullanım

lavuzunda açıklanmıştır. Ağır hizmet tipi alet ile yapılması gereken işi küçük aletler veya ekipmanlar kullanarak yapmaya çalışmayın. Alet kullanım amacına uygun kullanıldığı takdirde daha iyi ve daha güvenli iş çıkaracaktır. UYARI ! Bu kullanım kılavuzunda tavsiye edilenlerin dışında aksesuar veya parçaların kullanılması ya da aletin kullanım amacı dışında kullanılması yaralanma riski doğurabilir.

9. Aletlerinize iyi bakın.

Daha iyi ve güvenli performans için aletleri iyi durumda ve temiz tutun. Bakım ve aksesuar değişimi için talimatlara uyun. Tüm kumanda aksamlarını kuru, temiz ve yağ ya da gresten uzak tutun.

10. Hasarlı parça kontrolü yapın.

Aleti kullanmadan önce düzgün çalışacağını ve kullanım amacına uygun iş çıkaracağını teyit etmek için hasara karşı iyice kontrol edin. Hareketli parçaların ayarsız olup olmadığı veya tutukluk yapıp yapmadığını, kırık parça olup olmadığını ve çalışmasını etkileyebilecek diğer durumları kontrol edin. Hasarlı koruyucu aksam ve diğer kusurlu parçaları talimatlarda belirtildiği şekilde onartın veya değiştirtin.

11. Aletinizi yetkili DEWALT servisine tamir

ettirin. Bu alet ilgili güvenlik düzenlemelerine uygundur. Tehlikeleri önlemek için aletler yalnızca kalifiye teknisyenler tarafından onarılmalıdır. Pnömatik araçlar için ilave güvenlik talimatlar

Basnçl hava sistemine bağlamak için hzl eylem bağlantlarn kullann. Kapanmaz conta, bağlant kesildikten sonra aletin içinde basnçl hava kalmayacak şekilde alete taklmaldr.

Daima temiz, kuru basnçl hava kullann. Bu aletin güç kaynağ olarak oksijen veya yanc gazlar kullanmayn.

Aleti, sadece aletin izin verilen maksimum basncn % 10‘dan daha fazla geçmeyen bir hava kaynağna bağlayn. Daha yüksek basnçlar söz konusu olduğunda, basnçl hava kaynağna akş güvenlik valfn de içeren bir basnç azaltma valf eklenecektir.

Sadece aletin maksimum çalşma basncn aşan orana sahip hortumlar kullann.

Aleti bir yerden başka bir yere götürmeden önce basnçl hava sisteminden ayrn. Özellikle aleti taşrken merdiven kullandğnzda veya taşma srasnda değişik pozisyon almas gerektiğinde buna dikkat edin.

Kullanmadğnzda aleti hava kaynağndan ayrn. Sürgü sürme aletleri için ilave güvenlik talimatlar

Daima emniyet gözlüğünü takn.

Bağlant unsurlarn hiç bir zaman basl tetik ile yüklemeyin.

Sadece klavuzda belirtilen sürgü tiplerini kullann.

Aleti bir desteğe monte etmek için herhangi bir dayanak kullanmayn.

Sürgü sürme aletinin, örneğin güvenlik sürgüsü gibi, herhangi bir parçasn sökmeyin veya çalşmasn engellemeyin.

Her kullanmdan önce güvenlik ve tetik mekanizmalarnn düzgün çalştğndan ve somunlarn ve civatalarn sk olduğundan emin olun.

Aleti bir çekiç olarak kullanmayn.

Çalşan bir sürgü sürme aletini asla kendinize veya başka bir kişiye yöneltmeyin. Vücudunuza yakn işlem gerektiren uygulamalarda aletinizi kullanmayn.

Çalşma srasnda çalşlan parça üzerindeki sert alanlara veya enerji kaynağnda meydana gelebilecek kesintilere bağl olarak89 gerçekleşmesi olas geri tepmelere karş, aleti başnza veya vücudunuza herhangi bir zarar gelmeyecek şekilde tutun.

Sürgü sürme aletini hiçbir zaman boşluğa çalştrmayn.

Çalşma alanndaki koşullar göz önünde bulundurun. Sürgüler ince çalşma parçalarn delip geçebilir, köşelerden ve kenarlardan kayabilir. Bu da insanlar tehlikeye sokabilir.

Çalşma parçasnn uçlarna yakn yerlerine sürgü sürmeyin.

Diğer sürgülerin üzerine başka sürgü sürmeyin.

Çalşma alannda aleti sadece bir sapndan tutarak ve tetik kapal olarak taşyn.

Aleti, kullandktan sonra ve herhangi bir bakm yapmadan önce boşaltn. Alet üzerindeki etiketler Alet üzerinde aşağıdaki semboller gösterilir: Kullanmadan önce kullanım kılavuzunu okuyun. Kulak koruması kullanın. Göz koruması kullanın. Kasnak hareketi engelli pnömatik araç. Aleti bir merdivende kullanmayn. Uyumlu sürgü açlar. Şarjördeki maksimum sürgü says. Sürgü uzunluğu. Sürgü çapı. Maksimum çalşma basnc. Alet ağrlğ. TARİH KODU KONUMU (ŞEK. [FIG.] A) İmalat yılını da içeren Tarih Kodu (20) gövdeye basılıdır. Örnek: 2010 XX XX İmalat Yılı Ambalajn içindekiler Ambalajn içinde aşağdakiler vardr: 1 Çivi tabancası 1 Sral çalşma tetiği 1 Güvenlik gözlükleri 1 Altıgen anahtar 3 mm 1 Altıgen anahtar 4 mm 1 Kullanm klavuzu

Nakliye srasnda alette, parçalarnda veya aksesuarlarnda hasar oluşup oluşmadğn kontrol edin.

Aleti kullanmadan önce, bu klavuzu iyice okuyup anlamaya zaman ayrn. Tanm (şek. A) 1 Tetik 2 Kilit düğmesi 3 Derinlik ayar düğmesi 4 Temas kastanyolas 5 Şarjör 6 Şarjör kapağ 7 Çivi kılavuz kapağı 8 Padavra mastarı 9 Hava bağlants KULLANIM ALANI Çivi tabancası d51321 ahşap iş parçalarına bağlama elemanları çakmak için tasarlanmıştır. Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN. Bu havalı çivi tabancası profesyonel bir elektrikli alettir. Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

Tetik seçimi (şek. B) Bu aletler bir vuruşlu çalşma tetiğiyle monte edilmiştir. Ayrca orijinal paket içinde bir de

sral çalşma tetiği bulunur. „Vuruşlu çalşma“ ve „sral çalşma“ tanmlar için aşağya bakn. – Yan tarafına tek bağlama elemanı basılı gri tetik, ardışık hareketli bir tetiktir. Bu kitin takılması aletin ardışık hareket modunda fonksiyon göstermesine neden olur. – Yan tarafına üç bağlantı elemanı basılı siyah tetik darbe hareketli bir tetiktir. Bu kitin takılması aletin darbe hareket modunda fonksiyon göstermesine neden olur. Tetiği sökme

Bütün sürgüleri şarjörden çkartn.

Tetik montajn (12) sökün. Tetiği takma

Tetik yaynn (13) düzgün bir şekilde oturduğundan emin olarak tetik montajn tetik yuvasna yerleştirin.

Takoz pimini (11) alet çerçevesi, temas kastanyolas klavuzu ve tetik montaj arasndan geçirerek yerleştirin.

Lastik halkay (10) takoz piminin ucuna itin. Hava bağlants (şek. A) Bu aletlerin hava bağlants (9) için standart 1/4" boru fişi bulunur.

Hava szntlarn önlemek için bağlantnn erkek ucunu Teflon bantla sarn.

Bağlanty uç kapağna vidalayn ve sk bir şekilde skştrn. Aleti doldurma (şek. A, C, D)

1. Şarjör kapağını (14) açmak için şarjör

mandalına (6) basın.

2. Çivi kılavuz kapağını (7) açın ve kenara

3. Gerekli çivi uzunluğunu sağlamak için kolu

(16) gerekli konuma çevirerek platformu (15) ayarlayın.

4. Çivi şeridini (17) milin (18) üzerine

için çivi şeridini açın.

6. İkinci çivi besleme mandalının (19) rayları

arasına gelecek şekilde çivileri burun siperine besleyin.

7. Çivi kılavuz kapağını (7) kapatın.

8. Şarjör mandalını (6) takarak ve şarjörü

kapalı konuma kilitleyerek şarjör kapağını (14) tamamen kapatın. Aleti boşaltma (şekil A, C, D)

1. Şarjör kapağını (14) açmak için şarjör

mandalına (6) basın.

2. Çivi kılavuz kapağını (7) açın ve kenara

3. Çivi şeridini (17) milin (18) üzerinden

kaldırın. UYARI: Bağlantı elemanlarını yüklerken veya boşaltırken her zaman aletin hava beslemesiyle olan bağlantısını kesin. Sürücü derinliğinin ayarlanmas (şek. E) Çakma derinliği kullanılan bağlama elemanına göre ayarlanabilir. UYARI: Derinlik ayarı yapmaya çalışırken aletin kazara çalışmasından dolayı ciddi yaralanma riskini azaltmak için DAİMA:

• Tetiği emniyete alın.

• Hava kaynağını ayırın.

• Ayarlamalar sırasında tetiğe dokunmaktan kaçının.

• Derinliği azaltmak için, derinlik ayar düğmesini (3) sağa çevirin.

• Derinliği arttırmak için, ayar düğmesini (3) sola çevirin. Tetik kilidi (şek. A) Bu alet, aletin bağlantı elemanını devreye sokmasını önleyen bir tetik kilidi şalteriyle donatılmıştır.

Tetik kilidini kapatmak için, düğmeyi (2) sağa itin.

Tetik kilidini serbest brakmak için, düğmeyi ortaya itin. Padavra mastarının ayarlanması (şek. F)

1. Verilen altıgen anahtarı kullanarak vidayı

2. İstenen konuma getirmek için mastarı (8)

aşağı yukarı oynatın.

KULLANMA Kullanma talimatları UYARI: Daima güvenlik talimatlarna ve uygulanan kurallara uyun. Uygun el pozisyonu (şek. G) UYARI: Ciddi yaralanma riskini azaltmak için, DAİMA şekilde gösterilen uygun el pozisyonunu kullanın. UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti DAİMA sıkıca tutun. Doğru el pozisyonu bir elin ana kol üzerinde olduğu konumdur (21). Aletin hazrlanmas (şek. A)

Hava basnç tanklarndaki ve hortumlarndaki tüm yoğunlaşmay boşaltn.

Bütün sürgüleri şarjörden çkartn.

Temas kastanyolasynyn (4) serbest olarak hareket edip etmediğini kontrol edin. UYARI: Temas kastanyolas serbest olarak hareket edemiyorsa aleti kullanmayn.

Hava kaynağ basncnn, tavsiye edilen maksimum çalşma basncnn altnda olup olmadğn kontrol edin.

Hava hortumunu, aletin üzerindeki bağlantya bağlayn.

Valfler ve contalar etrafnda duyulabilir sznt olup olmadğn kontrol edin.

Uygulamanz için hava basncn tavsiye edilen minimum çalşma basncna ayarlayn. UYARI: Sznt yapan veya hasar görmüş parçalar olan bir aleti asla kullanmayn. Soğuk havada çalşma Donma noktasnn altndaki scaklklarda aleti çalştrrken:

Kullanmdan önce aleti mümkün olduğu kadar scak tutun.

Hava girişine, 10 veya 15 damla DEWALT pnömatik alet yağ (veya etilen glikol içeren kş şartlarna uygun pnömatik yağ koyun.

Hava hortumunu, aletin üzerindeki bağlantya bağlayn.

• Yukarıda tarif edildiği gibi çivileri şarjöre doldurun.

O-halkalarn yağlamak için aleti 5 veya 6 kez talaş içine çalştrn.

Hava basncn normal çalşma düzeyine yükseltin.

Aleti normal olarak kullann. Scak havada çalşma Aletin normal çalşmas gerekir. Tamponlara, o-halkalarna ve diğer lastik parçalara gelebilecek hasardan kaçnmak için doğrudan güneş şğna maruz brakmayn. Aletin çalştrlmas (şek. A) Alet iki moddan bir tanesi kullanlarak çalştrlabilir. Alete yüklenen tetik çalşma modunu belirler. Sral çalşma modu Ardışık hareket modu, dikkatli ve hassas yerleştirme istendiği zaman aralıklı çivileme işlemi için kullanılır.

Yukarda anlatldğ şekilde gri tetiği takn.

Temas kastanyolasn (4) iş yüzeyine doğru itin.

Aleti çalştrmak için tetiği (1) çekin. Çalşma yüzeyine bastrlan temas kastanyolas ile her tetik çekilmesi bir çivi sürecektir. Vuruşlu çalşma modu Darbe hareket modu düz, sabit yüzeylere hızlı çivileme için kullanılır.

Yukarda anlatldğ şekilde siyah tetiği takn.

• Tek bir çivi çakmak için: Aleti ardışık harekette anlatıldığı şekilde çalıştırın.

• Birkaç çivi çakmak için: Tetiği (1) çekin, daha sonra temas tetiğini (4) iş parçasına tekrar tekrar bastırın. UYARI: Alet kullanmda olmadğ zaman tetiği basl brakmayn. Alet kullanlmadğ zaman kaza ihtimalini engellemek için tetik kilidini kapal tutun.92 Sıkışan çiviyi çıkarma (şek. A, C, D) Burun siperine bir çivi sıkışırsa, bu talimatları uygulayın ve çiviyi çıkartın:

• Hava yolunu aletten ayırın.

• Tetik kilidi (2) açın.

• Çivi kılavuz kapağını (7) açın ve kenara çekin.

• Bükülen çiviyi, gerekirse pense kullanarak çıkarın.

• Tahrik bıçağı aşağı konumdaysa, bir tornavida kullanarak tahrik bıçağını yukarı doğru kaldırın.

• Çivi şeridinde oluşabilecek herhangi bir bozulmayı düzeltin.

• “Aleti doldurma” bölümünde anlatıldığı gibi çivileri burun siperine besleyin.

• Çivi kılavuz kapağını kapatın. UYARI: Çiviler uç ksmda sk sk skşyorsa, aleti yetkili bir DEWALT servis merkezine götürün. Opsyonel aksesuarlar Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun. BAKIM DEWALT aletiniz minimum bakm ile uzun süreli bir dönemde çalşmak üzere tasarlanmştr. Sürekli tatmin edici bir çalşma, düzgün bir alet bakm ve düzenli bir temizlemeye dayanmaktadr. Aşağdaki bakm işlemleri her gün yaplmaldr. Temizleme

Basnçl hava kullanarak şarjörü ve uç ksm temizleyin.

Temas kastanyolasnn ön ucunu fuel-oil veya dizel yakt kullanarak temizleyin. Boşaltma

Hava basnç tanklarndaki ve hortumlarndaki tüm yoğunlaşmay boşaltn. Yağlama

Aletin uç kapağnn üzerinde bulunan hava bağlantsnn içine 5–7pnömatik alet yağ ilave edin. Kontrol

Aletin üzerindeki tüm sürgülerin sk ve hasarsz olduğundan emin olun.

Uygun aleti kullanarak tüm gevşek sürgüleri skştrn. Çevrenin korunması Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir. Herhangi bir zamanda D EWALT ürününüzü değiştirmek isterseniz ya da artık işinize yaramıyorsa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın. Kullanılmış ürünlerin ayrı toplanması ve paketlenmesi malzemelerin geri kazanım yoluyla tekrar kullanılmasını sağlamaktadır. Geri kazanılan malzemelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde talebini azaltır. Yerel düzenlemeler kapsamında elektrikli ürünlerin evsel atıklardan ayrı olarak belediyenin atık sahalarında toplanması veya yeni bir ürün aldığınızda satıcı tarafından geri alınması öngörülebilir.

EWALT, kullanma süreleri sona eren DEWALT ürünlerinin toplanması ve geri kazanımı için bir imkan sunmaktadır. Bu hizmetten yararlanmak için, lütfen ürününüzü bizim adımıza toplama işlemi yapan bir yetkili servise götürün. Bu kılavuzda belirtilen adresteki yerel D EWALT ofisi ile irtibata geçerek size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili D EWALT tamir acentelerinin listesi ve satış sonrası servis ve bağlantıların tam ayrıntıları İnternette www.2helpU. com adresinde mevcuttur.

malzeme veya işçilik nedeniyle bozulursa, DEWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi insiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;

• Ürün yıpranmamış, hırpalanmamış ve aşınmamıştır;

• Yetkili olmayan kişilerce tamire çalışılmamıştır;

• Satın alma belgesi (fatura) ibraz edilmiştir;

• Ürün, tüm orijinal parçaları ile birlikte iade edilmiştir. Şikayet veya talepleriniz için satıcınıza,

EWALT kataloğunda yer alan size en yakın yetkili DEWALT servisine veya bu kullanma kılavuzunda belirtilen adresten DEWALT ofisine başvurun. Yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler İnternette www.2helpU.com adresinde mevcuttur. Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır. Türkiye Distribütörü KALE HIRDAVAT VE MAKİNA A.Ş. Defterdar Mah. Savaklar Cad. No. 15 34050 Edirnekapı Eyüp İstanbul GARANTİ DEWALT ürünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunuz sözleşmeden doğan haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunuz yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği’ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

Satın almış olduğunuz D EWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; DEWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmak için: Ürünün satın alındığı şekliyle, orijinal tüm parçaları ile birlikte satın alındığı yere teslimi;

• Fatura ve garanti kartının ibrazı;

• Uygulamanın satın alım tarihi itibariyle ilk 30 gün içerisinde gerçekleşmesi;

• Ürün performansının ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir. Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

Yasal garanti süresi dahilinde tüm DEWALT ürünleri satın alma tarihinden itibaren bir yıl süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz D EWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazı gerekmektedir. Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

• BİR YIL TAM GARANTİ • Sahip olduğunuz DEWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı94
