Marka	Zanussi
Model	ZHC60156X
Ürün Tipi	Mutfak Davlumbazı
Kullanım Modu	Emici (dış tahliye) veya filtreli (iç devridaim)
Malzeme	Paslanmaz Çelik
Renk	Paslanmaz
Elektrik Beslemesi	230 V ~ 50 Hz (etiket bilgisine göre)
Hız Sayısı	3 (düşük, orta, yüksek)
Aydınlatma	LED, maks. 2,5 W, E14 duy
Yağ Filtresi	Alüminyum, bulaşık makinesinde yıkanabilir (aylık temizlik)
Karbon Filtre	Aktif, yıkanamaz, 4 ayda bir değiştirilmeli
Minimum Güvenlik Mesafesi (elektrikli ocak)	60 cm
Minimum Güvenlik Mesafesi (gazlı/karma ocak)	65 cm
Kontrol	Butonlu kontrol paneli
Dış Bakım	Nemli bez ve nötr sıvı deterjan (alkol veya aşındırıcı yok)
Yedek Lamba Tipi	LED 2,5 W max, E14 (ref. ILCOS D)
Çevre Koruma	Ambalajların ve kullanım ömrü sonundaki cihazların geri dönüşümü

Sık sorulan sorular - ZHC60156X ZANUSSI

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Kapların destek yüzeyi ile davlumbazın en alt kısmı arasındaki minimum mesafe elektrikli ocaklar için en az 60 cm, gazlı veya karma ocaklar için 65 cm olmalıdır. Pişirme cihazının talimatları daha yüksek bir mesafe belirtiyorsa, bu mesafeye uyulmalıdır.

Yağ filtresi nasıl temizlenir?

Yağ filtresi ayda bir temizlenmelidir. Agresif olmayan deterjanlar kullanın, elde veya düşük sıcaklıkta ve kısa programda bulaşık makinesinde yıkayın. Bulaşık makinesinde yıkama renk solmasına neden olabilir, ancak filtreleme özellikleri değişmez.

Karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtresi yıkanamaz ve kullanım sıklığına ve yağ filtresinin düzenli temizliğine bağlı olarak en fazla dört aylık kullanımdan sonra değiştirilmelidir. Temizlenemez veya yenilenemez.

Ampul nasıl değiştirilir?

Herhangi bir işlem öncesinde cihazın fişini çekin ve lambaların soğuk olduğundan emin olun. Arızalı ampulü maks. 2,5 W LED ve E14 duylu bir ampulle değiştirin. Daha fazla ayrıntı için ekteki 'ILCOS D' kılavuzuna bakın.

Davlumbazı karbon filtre olmadan kullanabilir miyim?

Evet, davlumbaz dış tahliyeli emici modda kurulmuşsa karbon filtre gerekmez. Ancak filtreli (iç devridaim) modda, havayı odaya geri vermeden önce temizlemek için karbon filtre zorunludur.

Davlumbaz devridaim modunda nasıl kurulur?

Devridaim modunda kullanım için davlumbazın bir aktif karbon filtresiyle (verilmez) donatılması gerekir. Hava filtrelenir ve odaya geri gönderilir. Bu filtrenin montajı için kılavuzda verilen kurulum talimatlarını izleyin. Odanın yeterince havalandırıldığından emin olun.

Davlumbaz çalışmazsa ne yapmalıyım?

Öncelikle elektrik beslemesinin takılı olduğunu ve ana şalterin açık olduğunu kontrol edin. Filtrelerin tıkalı olmadığından ve kontrollerin doğru şekilde kullanıldığından emin olun. Sorun devam ederse satış sonrası hizmetle iletişime geçin.

Karbon filtre yıkanabilir mi?

Hayır, aktif karbon filtresi yıkanamaz. Yaklaşık 4 ayda bir değiştirilmelidir. Yıkamak filtreleme özelliklerini yok eder. Asla temizlemeye veya yenilemeye çalışmayın.

Davlumbazı temizlemek için hangi deterjanlar kullanılmalıdır?

Nemli bir bez ve nötr sıvı deterjan kullanın. Asla aşındırıcı ürünler veya alkol kullanmayın, çünkü yüzeylere zarar verebilirler. İç ve dış kısımları en az ayda bir kez yağ filtresiyle birlikte temizleyin.

Davlumbaz tamamen nasıl kapatılır?

Davlumbazı tamamen kapatmak için Motorlar KAPALI tuşuna (tuş 2) basın. Gerilimi kesmek isterseniz fişi çekin veya ana şalteri kapatın. Herhangi bir bakım işleminden önce cihazın fişini çekmek zorunludur.

KULLANIM KILAVUZU ZHC60156X ZANUSSI

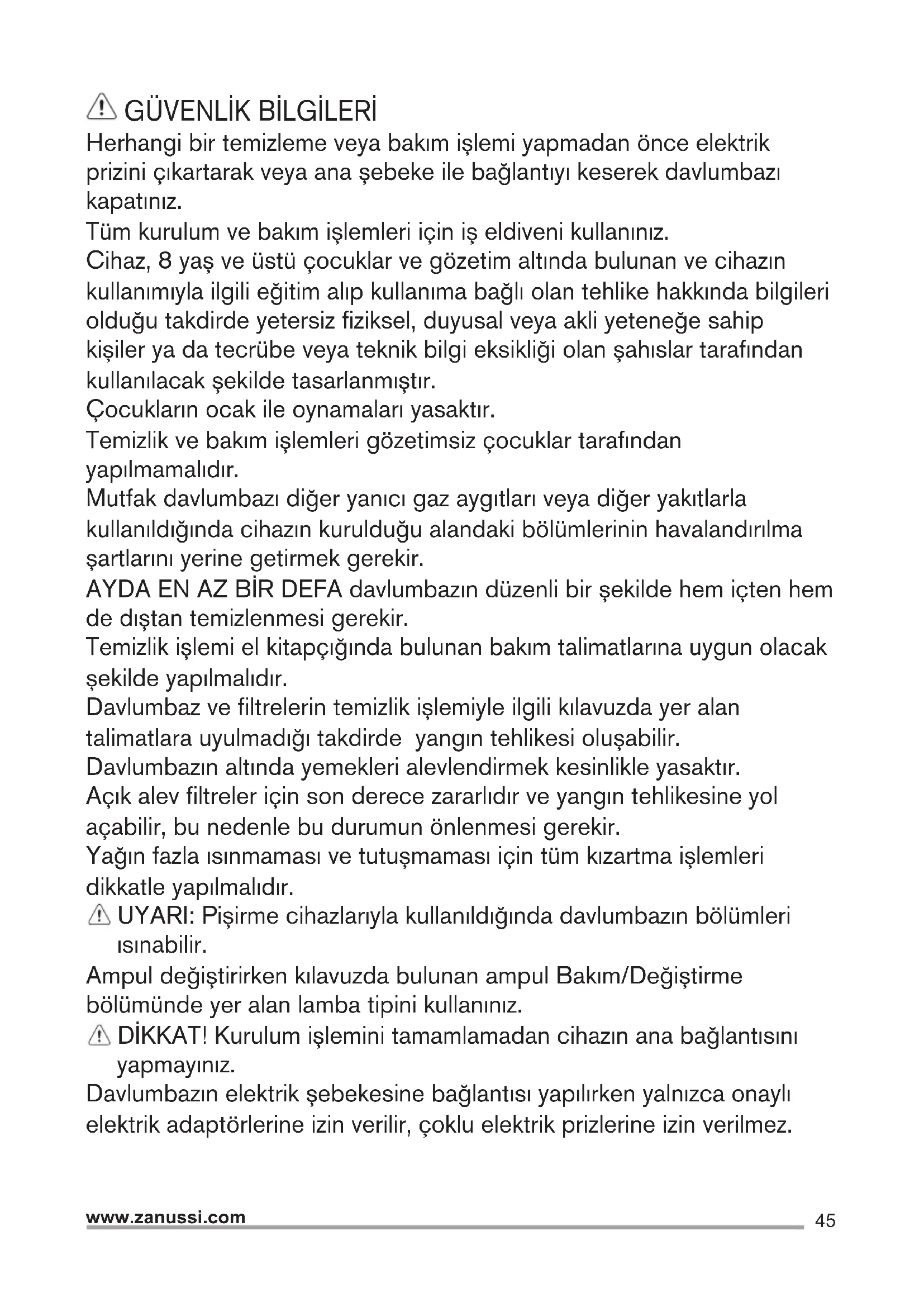

Herhangi bir temizleme vya bakim islemi yapmadan once elektrik prisini cikartarak vya ana sebeke ile baglantiyi keserek davlumbazı kapatıniz.

Tüm kurulum ve bakim ilemleri icin is eldiveni kullanıniz.

Cihaz, 8 yaş ve üstü;cocuklar ve gozetimALTHinda bulunan ve cihazın kullanimiyla ilgili eğitim alip kullanıma®,alan seh都喜欢 hakkinda bilgileri oldugu takdirde yetersiz fiziksel,duyusal veya akli yeteneşe sahip kişiler ya da tecrübe veya teknik bilgi eksikligi olan sahislar tarafindan kullanilacak sekilde tasarlanmistr.

Cocuklarin ocek ile oynamaları)yasaktı.

Temizlik ve bakim ilemleri gozetimsiz;cocuklar tarafindan yapilmamalidir.

Mutfak davlumbazi dhe yanici gaz aygiti劳累 veya dhe yaktilarla kullanildigianda cihazin kurulduğu alandaki böllumlerinin havalandirilmasaşartlarini yerine getirmek gerekir.

AYDA EN AZ BIR DEFA davlumbazin duzenli bir sekilde hem icten hem de distan temizlenmesi gerekir.

Temizlik islemi el kitapçiginda bulunan bakim talimatlarna uygun olacak sekilde yapilmalir.

Davlumbaz ve filtrelerin temizlik ilemyle ilgili kılıvuzda yer alan talimatlara uyulmadigi takdirde yangin tehlikesi olusibilir.

Davlumbazin alta yemekleri alevlendirmek kesinlikle)yasaktir.

Açık alev filtrreler icin son derece zararlidir ve yangın tehlikesine yol acabilir, bu nedenle bu durumun önlomensi gerekir.

Yaqin fazla isinmaması ve tutusmaması icin:tüm kizartma ilemleri dikkatle yapilmalDIR.

UYARl: PiSirme cihazlaryla kullanildiginda davlumbazin bolumleri isnabilir.

Ampul degistirken kilavuzda bulunan ampul Bakim/Degistirme böllumunde yer alan lamba tipini kullaniniz.

! DIKKAT! Kurulum ilemini tamamlamadan cihazin ana baglantisini yapmayiniz.

Davlumbazin elektrik sebekesine baglantisi yapilirken yalinizca onayli elektrik adaptorlerine izin verilir, coklu elektrik prizlerine izin verilmez.

GÜVENLIK TALIMATLARI

Buhar tahiyesi icin uygulanacak teknik ve guvenlik onlemleriyle ilgili olarak yerel yonetim tarafindan verilen duzenlemelere uymak onemlidir.

Bu cihaz icin gaz veya diger yakit kullanan cihazlardan buhar tahiye etmek gibi farkli nedenlerden dolayi kullanananvantilasyon sistemine kanal sistemi kurulmamaldir.

Elektrik carpma risklerini onlemek icin davlumbaz ampulunuogrugu sekilde yerlestirmeden cihazi kullanmayiniz.

Izgaralari kurmadan davlumbazi kullanmayiniz.

Özellikey belirtilmediği takdirde davlumbazl ASLA destek yüzeyi olarak kullanmayiniz.

Montaj icin urunle tedarik edilen vidalari kullaniniz veya, tedarik edilmedigi takdirde, uygun vida tipini satin aliniz.

Kurulum Kilavuzunda yer alanDOGRU uzunluktaki vidalarikullaniniz.

Tüm sorulariniz icin yetkili destek hizmetini veya uzman tekniysen ile irtibataGPCINIZ.

DIKKAT! Kilavuzda yer alan talimatlara uygun sekilde vida ve sabitleme aygtilarinin yerleşirilmemesi elektriksel tehlikelere neden olabilir.

CEVREYLE ILGILI BILGILER

Şu sembole sahip malzemeler geri donustürulebilar

. Ambalaji geri donusum icin uygun konteynerlere koyun.

Elektrkli ve elektronik cihaz atiklarin geri donusumune ve cevre ve insan sagliginin

korunmasina yarimci olun. Ev atigi sembolu bulunan cihazlari atmayin. Ürünü yerel geri donusum tesislerinize gonderin ya da belediye ile irtibataGPCIN.

AEEYonetmeligine uygundur.

KULLANIM

Davlumbaz disari tahiye yapan aspirator

versiyonunda, yada dahilde devir daimli filtredeen versiyonunda kullanilmaldir.

KURULUM

Ana guc kaynag davlumbazin icinde yer alan plakada belirtilen degere uygun olmalidir. Davlumbazi varsa bir fis ile mevcut duzenlemelere uygun bir prize takip erisilebilar bir alana yerleştiniz. Kurulumdan sonra da eger cihazin fis yok ise (dogrudan sebeke baglantisi) vya pris erisilebilar bir yerde degilse, aşi akim kategorisi III ile ilgili kosullar.altinda ana kablonun baglantisin tamamen kesilmesini saglayan,standartlara uygun cift kutuplu bir anahtar kullanin.

Uyari!Davlumbazi ana guc kaynagina yeniden baglamadan ve etkin sekilde calistigini kontrl etmeden once, ana guc kaynagi kablosunun dizgün takilp takilmadiin denetleyin.

Ocagün uzerindeki pişirme kaplan icin destek yüeyleri ile ocak davlumbazınin en alçak kismiarasindaki minimum mesafe, elektrikl isiticilardan 60 cm, gaz veya gazla-elektrikle calisan ocaklardan 65 cm'den az olmamaldir. Gazl ocaklarin kurulumuyla ilgili olarak talimatarda daha fazla mesafe belirtilyorsa, buna bagl kalınmaldir.

BAKIM

! DIKKAT! Herhangi bir bakim islemini gereklestirmeden once, davlumbazi elektrik sebekesinden ayiriniz. Cihaz bir fiş ve soketle baglı ise, fiş prisden ceilmelidir.

Davlumbazin ici ve dişi duzenli olarak (en az yag filtrerinin bakimi icinGPCklestirdiginiz siklikta) temizlenmelidir.

IIkuya batirilmis bir bez ve notr svi deterjanlatemizleyiniz. Asindiri ci urnler kullanmayiniz. ALKOL KULLANMAYINIZ!

! Uyari! Davlumbaza iliskin temel temizlemetalimatlarinin yerine getirilmemesi ve filtrelerindeigistirilmemesi yangina neden olabilir. Bu nedenle, sz konusu talimatlara uymanizi oneririz. Uretici, uygun olmayan bakimdan veya yukarida belirtilen guvenlik tavyielerine uymamaktan kaynaklanan motor veya yangin hasari konusunda sorumluluk kabul etmez.

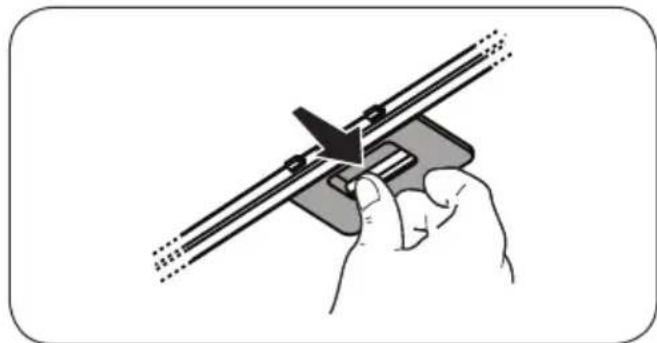

Yaq滤resi - Yaq滤resi, ayda bir asitsiz deterjanla, elde veya duşuk isi ve kisa devreye programlanmis bir bulasik makinesinde temizlenmelidir. Bulasik makinesinde yikandiginda, yaq filtresinin rengi hafifice solabilir, ancak bu filtreleme kapasitesini etkilemez.

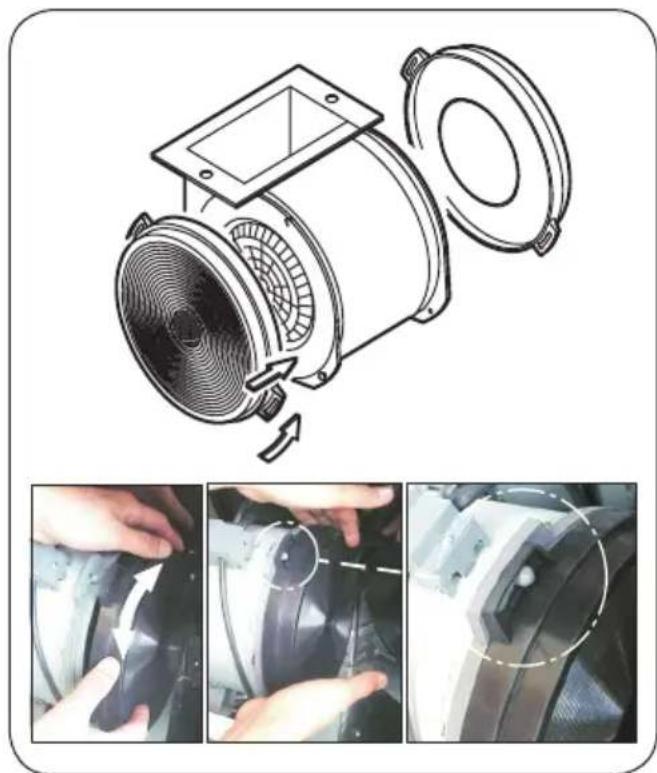

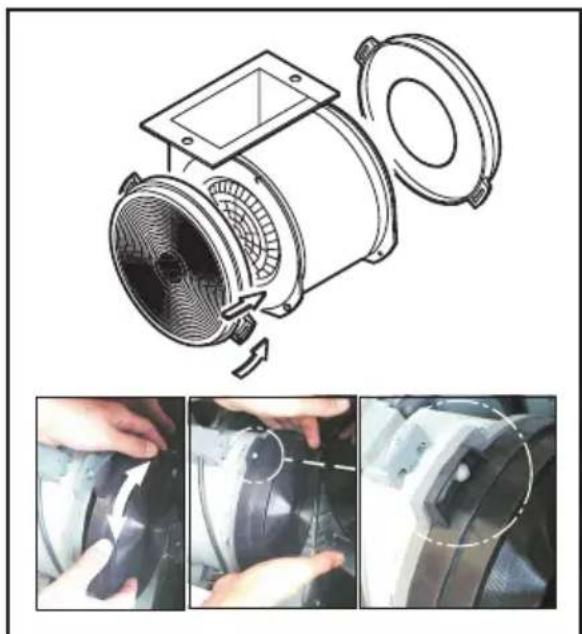

Yikanamayan aktif carbon filtrre

Etkin körür filtré, pişirme türüne ve yag filtresinin temizlenme sikligina®,對於 daha uzun särede dolar.

Her kosulda en az dört ayda bir kartusun degistirilmesi gerekir.

Karbon filtryikanmaz ve yeniden kullanilabilir hale getirilemez.

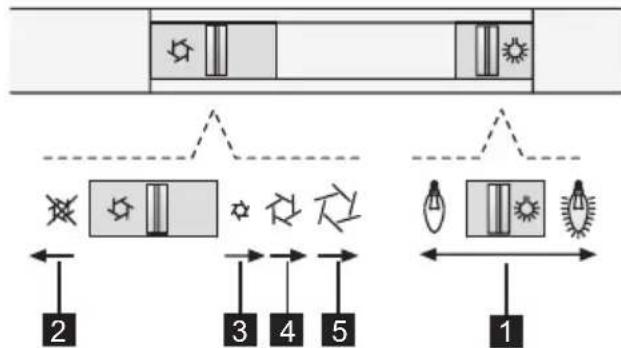

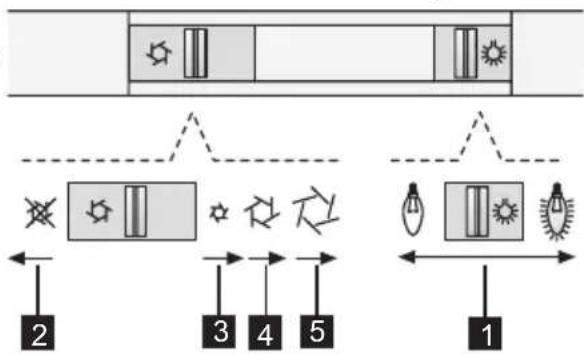

KONTROLLER

Davlumbazın üzerinde aspirator hizinin ayarlandigi bir kontrol paneli ve pişirme alanı,isiklarini kumanda edenbir lamba anahtar bulunmaktadir.

1 Isiklar AÇİK/KAPALI
2 Motorlar KAPALI
3 Minimum emme gucu
4Orta emme gucu
5 maksimum emme gucu

Mutfakta asiri buhar olusmasi halinde yuksek emme hizindan yararlaniniz. Yemek piisirmeye baslamadan once ocak davlumbazi emme unitesinin 5 dakika acik tutulmasi, piisirme esnasinda ve piisirme islemi sua erdikten sonra ise 15 dakika daha calisir durumda birakilmasi onerilir.

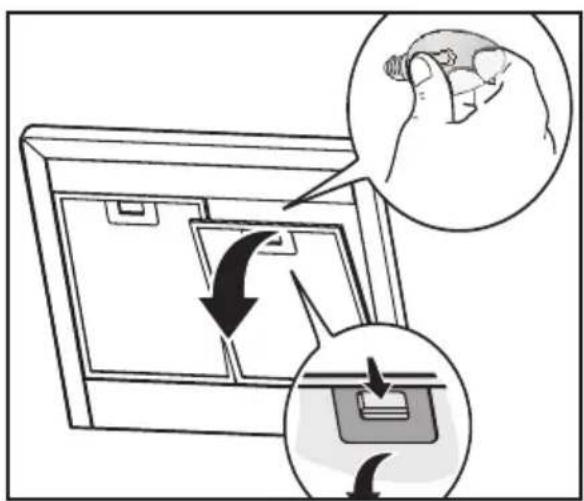

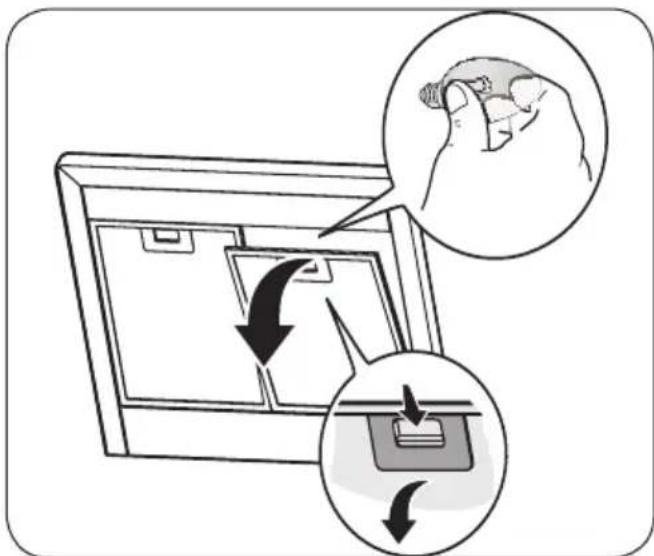

ISIKLANDIRMA

Davlumbazin elektrik baglantisini kesin.

Uyar! Ampullere dokunmadan once, soquduklarindan emin olun.

Hasar goren lambayi degistirin.

Yalinizca maks 2,5W-E14 LED lambari kullanin.

Daha ayrintili bilgi icin ekte yer alan "ILCOS D"

broşürüne basvurun (alfasayisal konum "1e").
