ZHC60156X - Fläkt ZANUSSI - Gratis bruksanvisning och manual

Märke	Zanussi
Modell	ZHC60156X
Produkttyp	Köksfläkt
Användningsläge	Utsug (extern avluftning) eller filter (intern recirkulation)
Material	Rostfritt stål
Färg	Rostfritt
Elektrisk anslutning	230 V ~ 50 Hz (enligt typskylten)
Antal hastigheter	3 (minimum, medel, maximum)
Belysning	LED, max effekt 2,5 W, sockel E14
Fettfilter	Aluminium, diskmaskinssäkert (månadsrengöring)
Kolfilter	Aktivt kol, ej tvättbart, byte var 4:e månad
Minsta säkerhetsavstånd (elspis)	60 cm
Minsta säkerhetsavstånd (gasspis/kombispis)	65 cm
Kontroll	Kontrollpanel med tryckknappar
Utvändigt underhåll	Fuktig trasa och neutralt flytande rengöringsmedel (ingen alkohol eller slipande medel)
Typ av ersättningslampa	LED 2,5 W max, E14 (ref. ILCOS D)
Miljöskydd	Återvinning av förpackningar och uttjänta apparater

Vanliga frågor - ZHC60156X ZANUSSI

Vad är det minsta avståndet mellan fläkten och hällen?

Det minsta avståndet mellan kärlens stödyta och fläktens lägsta del måste vara minst 60 cm för elspisar och 65 cm för gasspisar eller kombispisar. Om tillagningsenhetens instruktioner anger ett större avstånd, måste detta följas.

Hur rengör man fettfiltret?

Fettfiltret måste rengöras en gång i månaden. Använd icke-aggressiva rengöringsmedel, för hand eller i diskmaskin vid låg temperatur och snabbt program. Diskning i diskmaskin kan orsaka missfärgning, men filtreringsegenskaperna förblir oförändrade.

När måste kolfiltret bytas?

Det aktiva kolfiltret är inte tvättbart och måste bytas efter fyra månaders användning som mest, beroende på användningsfrekvens och hur regelbundet fettfiltret rengörs. Det kan varken rengöras eller regenereras.

Hur byter man glödlampan?

Innan någon åtgärd, koppla bort apparaten och se till att lamporna är kalla. Byt ut den trasiga lampan mot en LED-lampa på max 2,5 W med sockel E14. För mer information, se medföljande instruktion 'ILCOS D'.

Kan jag använda fläkten utan kolfilter?

Ja, om fläkten är installerad i utsugsläge med extern avluftning, är kolfiltret inte nödvändigt. Däremot i filterläge (intern recirkulation) är kolfiltret oumbärligt för att rena luften innan den återförs till rummet.

Hur installerar man fläkten i recirkulationsläge?

För användning i recirkulationsläge måste fläkten vara utrustad med ett aktivt kolfilter (medföljer inte). Luften filtreras och återförs sedan till rummet. Följ installationsanvisningarna i manualen för montering av detta filter. Se till att rummet är tillräckligt ventilerat.

Vad gör man om fläkten inte fungerar?

Kontrollera först att strömförsörjningen är ansluten och att huvudströmbrytaren inte är avstängd. Se till att filtren inte är igensatta och att kontrollerna är korrekt aktiverade. Om problemet kvarstår, kontakta kundtjänst.

Är det möjligt att tvätta kolfiltret?

Nej, det aktiva kolfiltret är inte tvättbart. Det måste bytas ungefär var 4:e månad. Om det tvättas förstörs dess filtrerande egenskaper. Försök aldrig att rengöra eller regenerera det.

Vilka rengöringsmedel ska man använda för att rengöra fläkten?

Använd en fuktig trasa med ett neutralt flytande rengöringsmedel. Använd aldrig slipande produkter eller alkohol, eftersom de kan skada ytorna. Rengör insidan och utsidan minst en gång i månaden samtidigt som fettfiltret.

Hur stänger man av fläkten helt?

För att stänga av fläkten helt, tryck på knappen OFF motorer (knapp 2). Om du vill stänga av strömmen, dra ut kontakten eller stäng av huvudströmbrytaren. Före allt underhåll är det nödvändigt att koppla bort apparaten.

BRUKSANVISNING ZHC60156X ZANUSSI

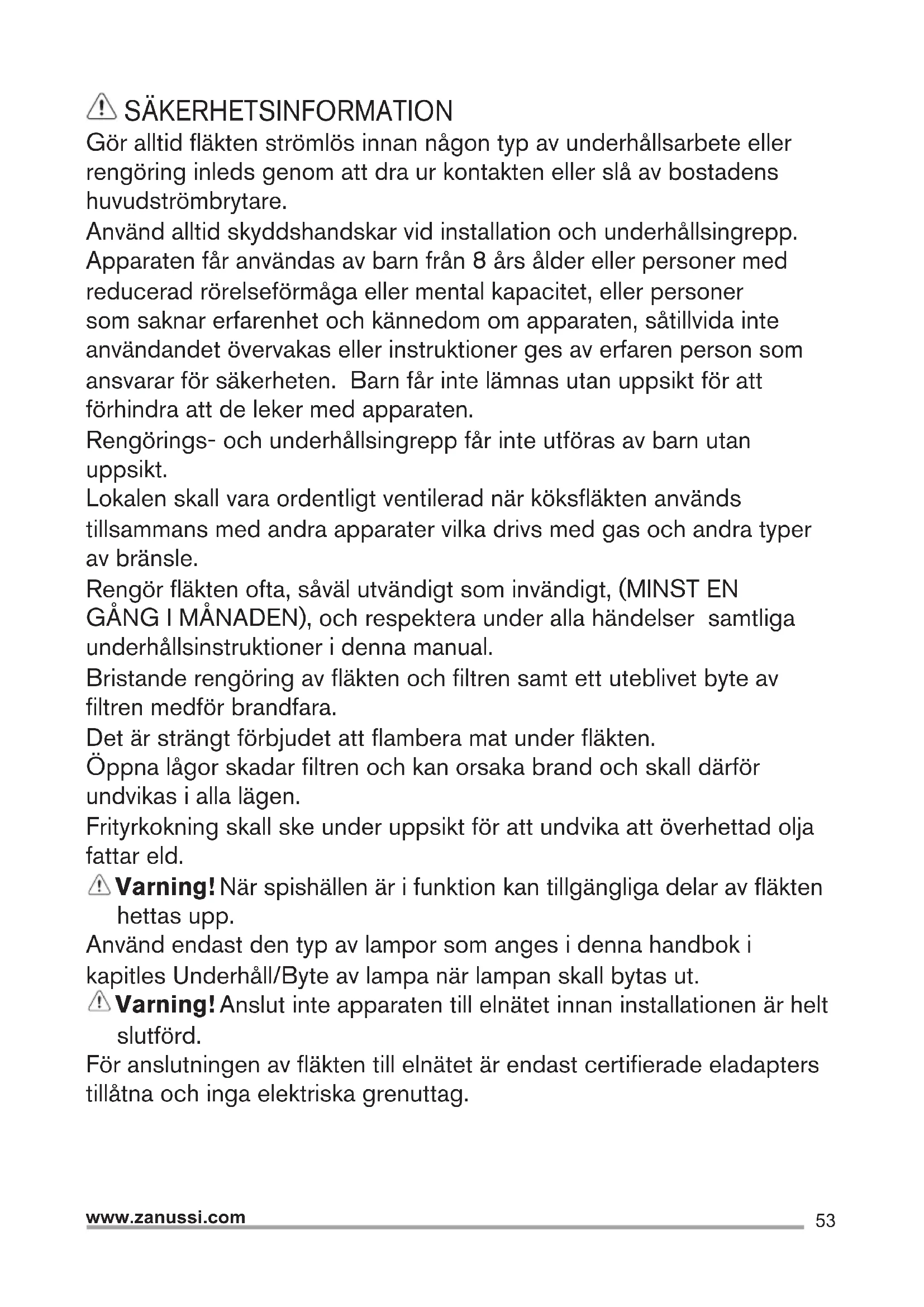

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhållsingrepp. Apparaten får användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN), och respektera under alla händelser samtliga underhållsinstruktioner i denna manual.

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Varning! När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.

Varning! Anslut inte apparaten till elnätet innan installationen är helt slutförd.

För anslutningen av fläkten till elnätet är endast certifierade eladaptrar tillåtna och inga elektriska grenuttag.

SÄKERHETSINSTRUKTIONER

Säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer

från apparater vilka matas med gas eller andra typer av bränsle.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt längd enligt föreskrifterna i installationsguiden. I händelse av tvivel, kontakta

servicekontoret eller behörig personal.

VARNING! I det fall skruvar och

fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med

symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunen.

ANVÄNDNING INSTALLATION

Fläkten har tillverkats för att användas som

utsugningsversion med utvändig evakuering

eller som filterversion med intern återcirkulation

INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avstånd mellan kokkärlets stödyta på spishällen och köksfläktens underkant är 60 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger att större avstånd skall detta respekteras.

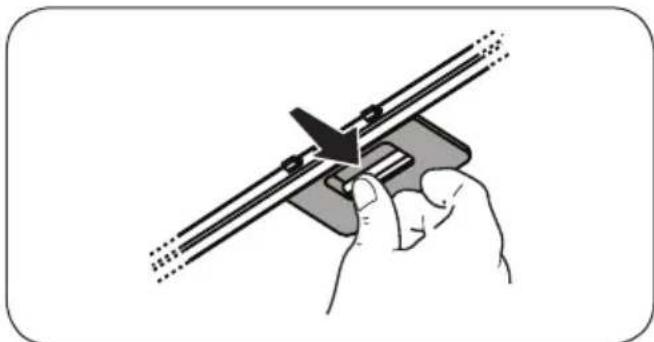

UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring. Undvik produkter som innehåller slipmedel.

Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

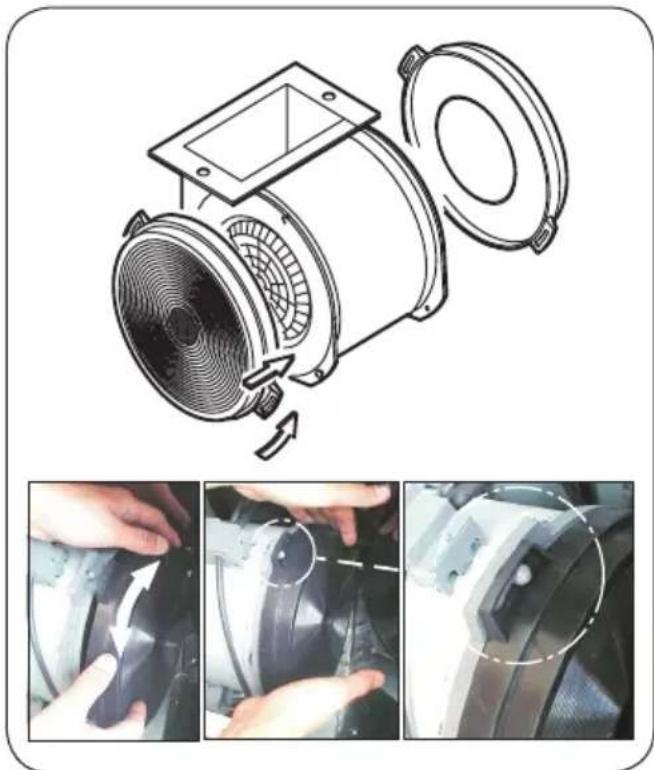

Aktivt kolfilter som INTE kan rengöras

Kolfiltret mattas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltret rengörs. Det är under alla omständigheter nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.

Filtret kan INTE rengöras eller återanvändas.

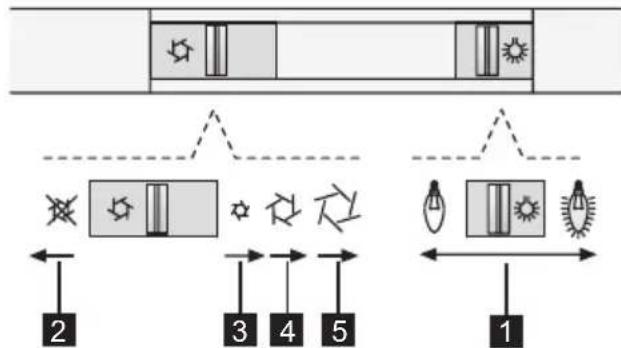

KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

1 ON/OFF belysning 2 OFF motorer 3 Låg utblåseffekt 4 Medelhög utblåseffekt 5 Hög utblåseffekt

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

BELYSNING

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byt ut den skadade lampan.

Använd endast LED-lampor med max 2,5W-E14.

För ytterligare detaljer konsultera den bifogade broschyren "IL COS D" (alfanumerisk position "1e").
