ZHC60156X - Okap ZANUSSI - Bezpłatna instrukcja obsługi

Marka	Zanussi
Model	ZHC60156X
Rodzaj produktu	Okap kuchenny
Tryb użytkowania	Wyciąg (odprowadzanie na zewnątrz) lub pochłaniacz (recyrkulacja wewnętrzna)
Materiał	Stal nierdzewna
Kolor	Stal nierdzewna
Zasilanie elektryczne	230 V ~ 50 Hz (zgodnie z tabliczką znamionową)
Liczba prędkości	3 (minimalna, średnia, maksymalna)
Oświetlenie	LED, maks. moc 2,5 W, trzonek E14
Filtr tłuszczowy	Aluminiowy, można myć w zmywarce (czyszczenie co miesiąc)
Filtr węglowy	Aktywny, nie można myć, wymiana co 4 miesiące
Minimalna odległość bezpieczeństwa (kuchenka elektryczna)	60 cm
Minimalna odległość bezpieczeństwa (kuchenka gazowa/mieszana)	65 cm
Sterowanie	Panel sterowania z przyciskami
Konserwacja zewnętrzna	Wilgotna ściereczka i neutralny płynny detergent (bez alkoholu i środków ściernych)
Typ lampy zastępczej	LED maks. 2,5 W, E14 (ref. ILCOS D)
Ochrona środowiska	Recykling opakowań i urządzeń po zakończeniu eksploatacji

Często zadawane pytania - ZHC60156X ZANUSSI

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość między powierzchnią podparcia naczyń a najniższą częścią okapu musi wynosić co najmniej 60 cm dla kuchenek elektrycznych i 65 cm dla kuchenek gazowych lub mieszanych. Jeżeli instrukcje urządzenia do gotowania określają większą odległość, to ta odległość musi być przestrzegana.

Jak czyścić filtr tłuszczowy?

Filtr tłuszczowy należy czyścić raz w miesiącu. Używaj nieagresywnych detergentów, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu. Mycie w zmywarce może spowodować odbarwienie, ale właściwości filtrujące pozostają niezmienione.

Kiedy należy wymienić filtr węglowy?

Filtr z węglem aktywnym nie nadaje się do mycia i należy go wymienić po maksymalnie czterech miesiącach użytkowania, w zależności od częstotliwości użytkowania i regularności czyszczenia filtra tłuszczowego. Nie można go czyścić ani regenerować.

Jak wymienić żarówkę?

Przed jakąkolwiek czynnością odłącz urządzenie od zasilania i upewnij się, że lampy są zimne. Wymień przepaloną żarówkę na LED o maksymalnej mocy 2,5 W z trzonkiem E14. Aby uzyskać więcej szczegółów, zapoznaj się z dołączoną instrukcją 'ILCOS D'.

Czy mogę używać okapu bez filtra węglowego?

Tak, jeśli okap jest zainstalowany w trybie wyciągu z odprowadzeniem na zewnątrz, filtr węglowy nie jest konieczny. Natomiast w trybie pochłaniacza (recyrkulacja wewnętrzna), filtr węglowy jest niezbędny do oczyszczania powietrza przed jego ponownym wprowadzeniem do pomieszczenia.

Jak zainstalować okap w trybie recyrkulacji?

Do użytkowania w trybie recyrkulacji okap musi być wyposażony w filtr z węglem aktywnym (nie dołączony). Powietrze jest filtrowane, a następnie zawracane do pomieszczenia. Postępuj zgodnie z instrukcjami instalacji zawartymi w instrukcji obsługi dotyczącymi montażu tego filtra. Upewnij się, że pomieszczenie jest odpowiednio wentylowane.

Co zrobić, jeśli okap nie działa?

Najpierw sprawdź, czy zasilanie elektryczne jest podłączone i czy wyłącznik główny nie jest wyłączony. Upewnij się, że filtry nie są zatkane i że sterowanie jest prawidłowo uruchomione. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Czy można umyć filtr węglowy?

Nie, filtr z węglem aktywnym nie nadaje się do mycia. Należy go wymieniać co około 4 miesiące. Mycie zniszczyłoby jego właściwości filtracyjne. Nigdy nie próbuj go czyścić ani regenerować.

Jakich detergentów użyć do czyszczenia okapu?

Używaj wilgotnej ściereczki z neutralnym płynnym detergentem. Nigdy nie używaj ściernych środków ani alkoholu, ponieważ mogą uszkodzić powierzchnie. Wewnątrz i na zewnątrz czyść co najmniej raz w miesiącu, jednocześnie z filtrem tłuszczowym.

Jak całkowicie wyłączyć okap?

Aby całkowicie wyłączyć okap, naciśnij przycisk OFF silników (przycisk 2). Jeśli chcesz go odłączyć od zasilania, odłącz wtyczkę lub wyłącz wyłącznik główny. Przed jakąkolwiek czynnością konserwacyjną konieczne jest odłączenie urządzenia od zasilania.

INSTRUKCJA OBSŁUGI ZHC60156X ZANUSSI

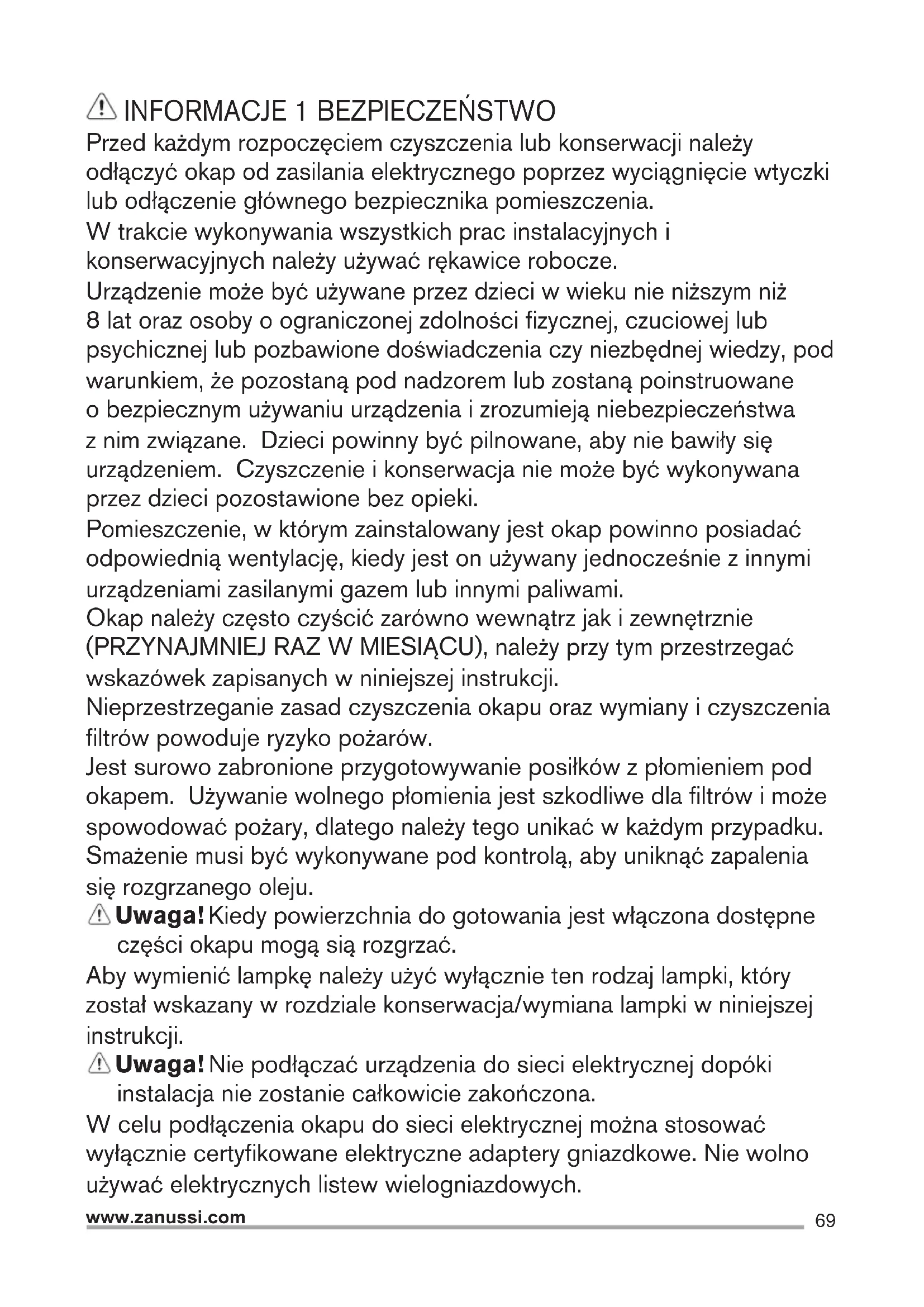

Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.

W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.

Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia i niezbędnej wiedzy, pod warunkiem, że pozostają pod nadzorem lub zostały poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci pozostawione bez opieki.

Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.

Okap należy często czyścić zarówno wewnątrz, jak i zewnętrznie (PRZYNAJMNIEJ RAZ W MIESIĄCU), należy przy tym przestrzegać wskazówek zapisanych w niniejszej instrukcji.

Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje ryzyko pożarów.

Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem. Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy go unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

Uwaga! Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.

Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Uwaga! Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.

W celu podłączenia okapu do sieci elektrycznej należy stosować wyłącznie certyfikowane elektryczne adaptery gniazdkowe. Nie wolno używać elektrycznych listw wielogniazdowych.

ZASADY BEZPIECZEŃSTWA

Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.

Zasysane powietrze nie może być kierowane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazu lub innych paliw. Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.

Nigdy nie używać okapu bez poprawnie zamontowanej kratki!

Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.

Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub. Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji. W razie wątpliwości skontaktować się z odpowiednim autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA! Niezastosowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.

OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przygotowania do recyklingu.

Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno

wyrzucać urządzeń oznaczonych symbolem wraz z odpadami domowymi. Należy zwrócić produkt do punktu zbiórki, kontaktując się z odpowiednimi władzami miejskimi.

UŻYTKOWANIE

Okap został wykonany do działania w wersji

zasysającej z wydalaniem zewnętrznym

filtrującej o recyrkulacji wewnętrznej

INSTALACJA

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 60 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego. Jeżeli w instrukcji instalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

KONSERWACJA

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Okap należy często czyścić, tak wewnątrz, jak i na zewnątrz (przynajmniej z taką samą częstotliwością, z jaką wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych. NIE STOSOWAĆ ALKOHOLU!

Uwaga! Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

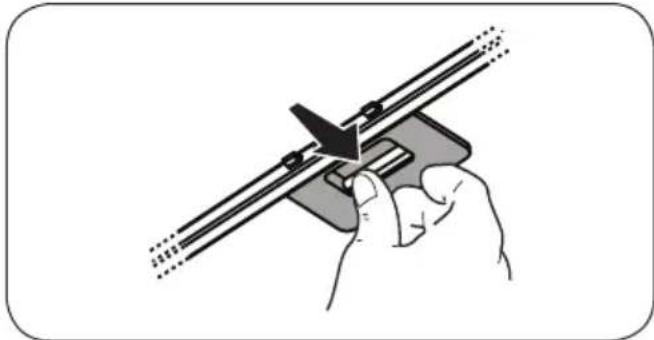

Filtr przeciwtłuszczowy - Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie żrącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne odbarwienie, co jednak nie pogarsza parametrów jego pracy.

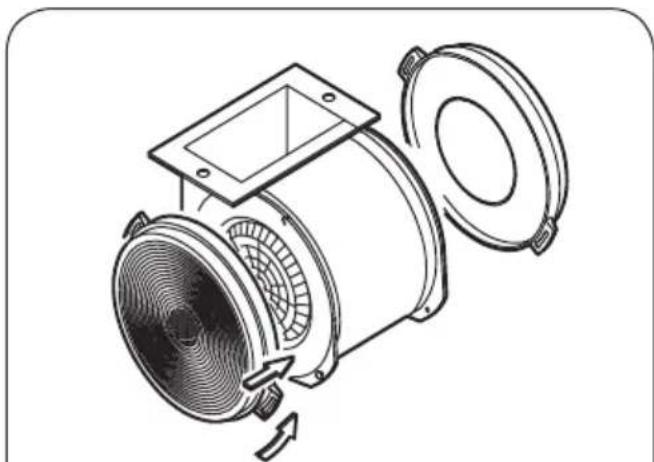

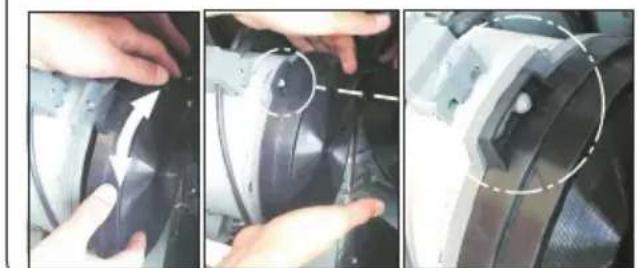

Filtr węglowy NIE nadaje się do mycia.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności, z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

STEROWANIE

Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod okapem.

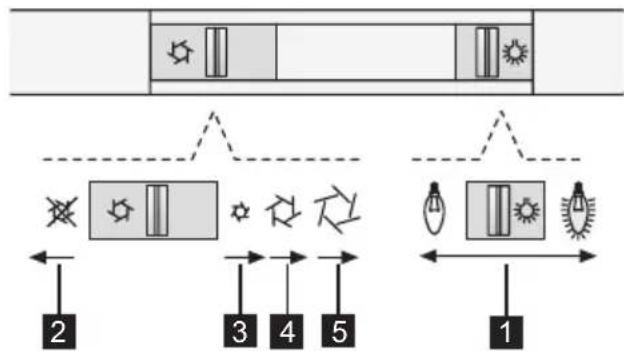

1 ON/OFF oświetlenie 2 OFF silniki 3 Moc zasysania minimalna 4 Moc zasysania średnia 5 Moc zasysania maksymalna

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

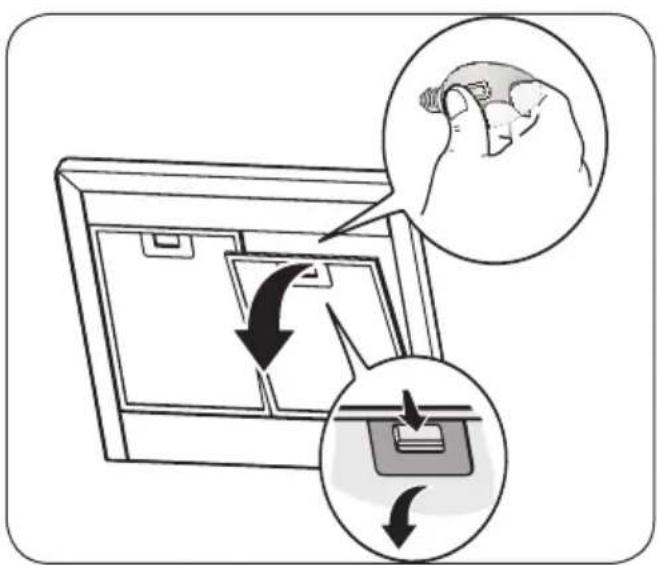

OŚWIETLENIE

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymienić uszkodzoną żarówkę.

Używać wyłącznie żarówek LED maks. 2,5W-E14.

Więcej szczegółów wskazano w załączniku „ILCOS D" (pozycja alfanumeryczna „1e").
