Marca	Zanussi
Modelo	ZHC60156X
Tipo de produto	Exaustor de cozinha
Modo de utilização	Aspirante (evacuação exterior) ou filtrante (reciclagem interior)
Material	Aço inoxidável
Cor	Inox
Alimentação elétrica	230 V ~ 50 Hz (conforme placa de características)
Número de velocidades	3 (mínima, média, máxima)
Iluminação	LED, potência máx. 2,5 W, casquilho E14
Filtro de gordura	Alumínio, lavável na máquina de lavar loiça (limpeza mensal)
Filtro de carvão	Ativo, não lavável, substituição a cada 4 meses
Distância mínima de segurança (fogão elétrico)	60 cm
Distância mínima de segurança (fogão a gás/misto)	65 cm
Comando	Painel de controlo com botões de pressão
Manutenção exterior	Pano húmido e detergente líquido neutro (sem álcool nem abrasivos)
Tipo de lâmpada de substituição	LED 2,5 W máx, E14 (ref. ILCOS D)
Proteção do ambiente	Reciclagem das embalagens e dos aparelhos em fim de vida

Perguntas frequentes - ZHC60156X ZANUSSI

Qual é a distância mínima entre o exaustor e a placa de fogão?

A distância mínima entre a superfície de suporte dos recipientes e a parte mais baixa do exaustor deve ser de pelo menos 60 cm para fogões elétricos e de 65 cm para fogões a gás ou mistos. Se as instruções do dispositivo de cozedura especificarem uma distância superior, esta deve ser respeitada.

Como limpar o filtro de gordura?

O filtro de gordura deve ser limpo uma vez por mês. Utilize detergentes não agressivos, à mão ou na máquina de lavar loiça a baixa temperatura e ciclo rápido. A lavagem na máquina de lavar loiça pode causar descoloração, mas as características de filtragem permanecem inalteradas.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativo não é lavável e deve ser substituído após quatro meses de utilização no máximo, dependendo da frequência de utilização e da regularidade da limpeza do filtro de gordura. Não pode ser limpo nem regenerado.

Como substituir a lâmpada?

Antes de qualquer intervenção, desligue o aparelho e certifique-se de que as lâmpadas estão frias. Substitua a lâmpada queimada por uma lâmpada LED de 2,5 W máx com casquilho E14. Para mais detalhes, consulte o manual incluído 'ILCOS D'.

Posso utilizar o exaustor sem o filtro de carvão?

Sim, se o exaustor estiver instalado em modo aspirante com evacuação exterior, o filtro de carvão não é necessário. Por outro lado, em modo filtrante (reciclagem interior), o filtro de carvão é indispensável para purificar o ar antes de o devolver à divisão.

Como instalar o exaustor em modo reciclagem?

Para utilização em modo reciclagem, o exaustor deve estar equipado com um filtro de carvão ativo (não fornecido). O ar é filtrado e depois devolvido à divisão. Siga as instruções de instalação fornecidas no manual para a montagem deste filtro. Certifique-se de que a divisão está suficientemente arejada.

O que fazer se o exaustor não funcionar?

Verifique primeiro se a alimentação elétrica está ligada e se o interruptor geral não está desligado. Certifique-se de que os filtros não estão obstruídos e que os comandos estão corretamente acionados. Se o problema persistir, contacte o serviço pós-venda.

É possível lavar o filtro de carvão?

Não, o filtro de carvão ativo não é lavável. Deve ser substituído a cada 4 meses aproximadamente. Lavá-lo destruiria as suas propriedades filtrantes. Nunca tente limpá-lo ou regenerá-lo.

Quais detergentes utilizar para limpar o exaustor?

Utilize um pano húmido com um detergente líquido neutro. Nunca utilize produtos abrasivos ou álcool, pois podem danificar as superfícies. Para o interior e exterior, limpe pelo menos uma vez por mês ao mesmo tempo que o filtro de gordura.

Como desligar completamente o exaustor?

Para desligar completamente o exaustor, prima o botão OFF motores (botão 2). Se desejar desligá-lo da corrente, desligue a ficha ou corte o interruptor geral. Antes de qualquer operação de manutenção, é imperativo desligar o aparelho.

MANUAL DE UTILIZADOR ZHC60156X ZANUSSI

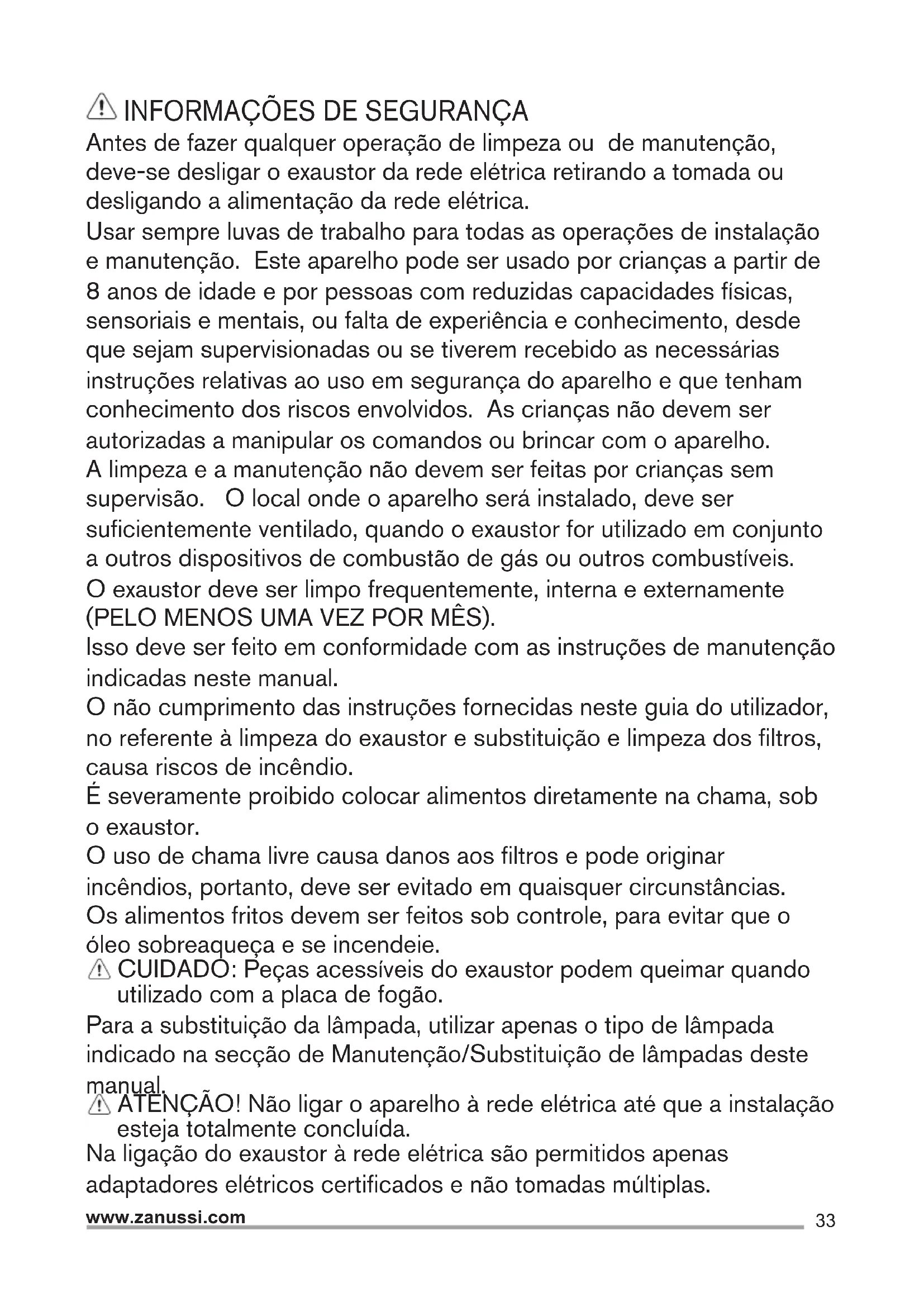

Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica, retirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalação e manutenção. Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido as instruções necessárias relativas ao uso em segurança do aparelho e que compreendam os riscos envolvidos. As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão. O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

O exaustor deve ser limpo frequentemente, interna e externamente (PELO MENOS UMA VEZ POR MÊS).

Isso deve ser feito em conformidade com as instruções de manutenção indicadas neste manual.

O não cumprimento das instruções fornecidas neste guia do utilizador, no que se refere à limpeza do exaustor e à substituição e limpeza dos filtros, causa riscos de incêndio.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.

Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

Na ligação do exaustor à rede elétrica, são permitidos apenas adaptadores elétricos certificados e não tomadas múltiplas.

INSTRUÇÕES DE SEGURANÇA

Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais. O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja a ser utilizado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

Nunca utilize o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho para a instalação ou, se não forem fornecidos, comprar o tipo de parafuso correto. Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação. Em caso de dúvida, consultar um centro de assistência autorizada ou pessoa qualificada similar.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.

PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentam o símbolo. Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos elétricos e eletrónicos. Não elimine os aparelhos que

tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

USO

A coifa é fabricada para ser realizada na versão

aspirante, com evacuação externa, ou filtrante, com recirculação interna.

INSTALAÇÃO

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.

Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 60 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

MANUTENÇÃO

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica.

O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efetua a manutenção dos filtros antigorduras).

Atenção! O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do FILTRO pode provocar riscos de incêndio. O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual.

Filtro de gordura - O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

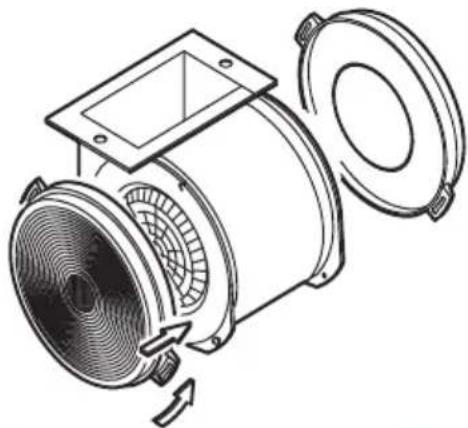

Filtro de carvão ativo NÃO lavável

A saturação do FILTRO de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do FILTRO de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 vezes. NÃO pode ser lavado ou regenerado.

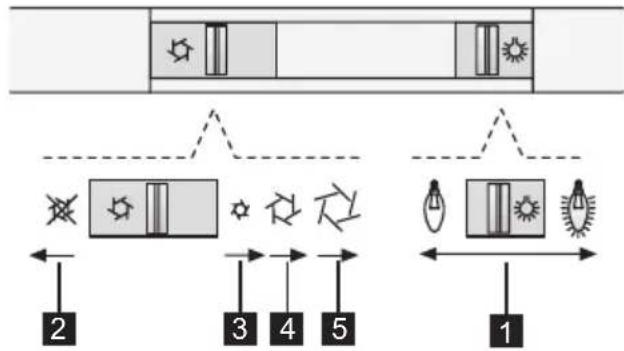

COMANDOS

O exaustor é dotado de um painel de comandos com um controle de velocidade de aspiração e um controle para acender a luz de iluminação do plano de cozedura.

1 ON/OFF luzes 2 OFF motores 3 Potência mínima de aspiração 4 Potência média de aspiração 5 Potência máxima de aspiração

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento.

Aconselhamos ligar a aspiração 5 horas antes de iniciar a cozinha e de deixá-la em funcionamento por aproximadamente 15 horas após o término do cozimento.

ILUMINAÇÃO

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

Substituir a lâmpada danificada.

Usar somente lâmpadas de halogênio 28W 035mm vela E14.
