ZHC60156X - Cappa ZANUSSI - Manuale utente e istruzioni gratuiti

Marca	Zanussi
Modello	ZHC60156X
Tipo di prodotto	Cappa da cucina
Modalità d'uso	Aspirante (scarico esterno) o filtrante (ricircolo interno)
Materiale	Acciaio inossidabile
Colore	Inox
Alimentazione elettrica	230 V ~ 50 Hz (secondo targa dati)
Numero di velocità	3 (minima, media, massima)
Illuminazione	LED, potenza max 2,5 W, attacco E14
Filtro antigrasso	Alluminio, lavabile in lavastoviglie (pulizia mensile)
Filtro al carbone	Attivo, non lavabile, sostituzione ogni 4 mesi
Distanza minima di sicurezza (piano cottura elettrico)	60 cm
Distanza minima di sicurezza (piano cottura gas/misto)	65 cm
Comando	Pannello di controllo con pulsanti
Manutenzione esterna	Panno umido e detergente liquido neutro (nessun alcol né abrasivo)
Tipo di lampada di ricambio	LED 2,5 W max, E14 (rif. ILCOS D)
Protezione dell'ambiente	Riciclo degli imballaggi e degli apparecchi a fine vita

Domande frequenti - ZHC60156X ZANUSSI

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima tra la superficie di supporto dei recipienti e la parte più bassa della cappa deve essere di almeno 60 cm per i piani cottura elettrici e di 65 cm per i piani cottura a gas o misti. Se le istruzioni del dispositivo di cottura specificano una distanza superiore, è questa che deve essere rispettata.

Come pulire il filtro antigrasso?

Il filtro antigrasso deve essere pulito una volta al mese. Usare detergenti non aggressivi, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. Il lavaggio in lavastoviglie può causare scolorimento, ma le caratteristiche di filtrazione rimangono invariate.

Quando è necessario sostituire il filtro al carbone?

Il filtro al carbone attivo non è lavabile e deve essere sostituito dopo quattro mesi di utilizzo al massimo, in base alla frequenza d'uso e alla regolarità della pulizia del filtro antigrasso. Non può essere né pulito né rigenerato.

Come sostituire la lampadina?

Prima di qualsiasi intervento, scollegare l'apparecchio e assicurarsi che le lampade siano fredde. Sostituire la lampadina bruciata con una lampadina LED da 2,5 W max con attacco E14. Per maggiori dettagli, consultare le istruzioni allegate 'ILCOS D'.

Posso usare la cappa senza il filtro al carbone?

Sì, se la cappa è installata in modalità aspirante con scarico esterno, il filtro al carbone non è necessario. Invece, in modalità filtrante (ricircolo interno), il filtro al carbone è indispensabile per purificare l'aria prima di rimandarla nell'ambiente.

Come installare la cappa in modalità ricircolo?

Per l'uso in modalità ricircolo, la cappa deve essere dotata di un filtro al carbone attivo (non fornito). L'aria viene filtrata e poi rimessa nell'ambiente. Seguire le istruzioni di installazione fornite nel manuale per il montaggio di questo filtro. Assicurarsi che l'ambiente sia sufficientemente areato.

Cosa fare se la cappa non funziona?

Verificare prima che l'alimentazione elettrica sia collegata e che l'interruttore generale non sia spento. Assicurarsi che i filtri non siano ostruiti e che i comandi siano azionati correttamente. Se il problema persiste, contattare il servizio di assistenza.

È possibile lavare il filtro al carbone?

No, il filtro al carbone attivo non è lavabile. Deve essere sostituito ogni 4 mesi circa. Lavarlo distruggerebbe le sue proprietà filtranti. Non tentare mai di pulirlo o rigenerarlo.

Quali detergenti usare per pulire la cappa?

Usare un panno umido con un detergente liquido neutro. Non usare mai prodotti abrasivi o alcol, poiché potrebbero danneggiare le superfici. Per interno ed esterno, pulire almeno una volta al mese insieme al filtro antigrasso.

Come spegnere completamente la cappa?

Per spegnere completamente la cappa, premere il tasto OFF motori (tasto 2). Se si desidera togliere tensione, scollegare la spina o spegnere l'interruttore generale. Prima di qualsiasi operazione di manutenzione, è imperativo scollegare l'apparecchio.

MANUALE UTENTE ZHC60156X ZANUSSI

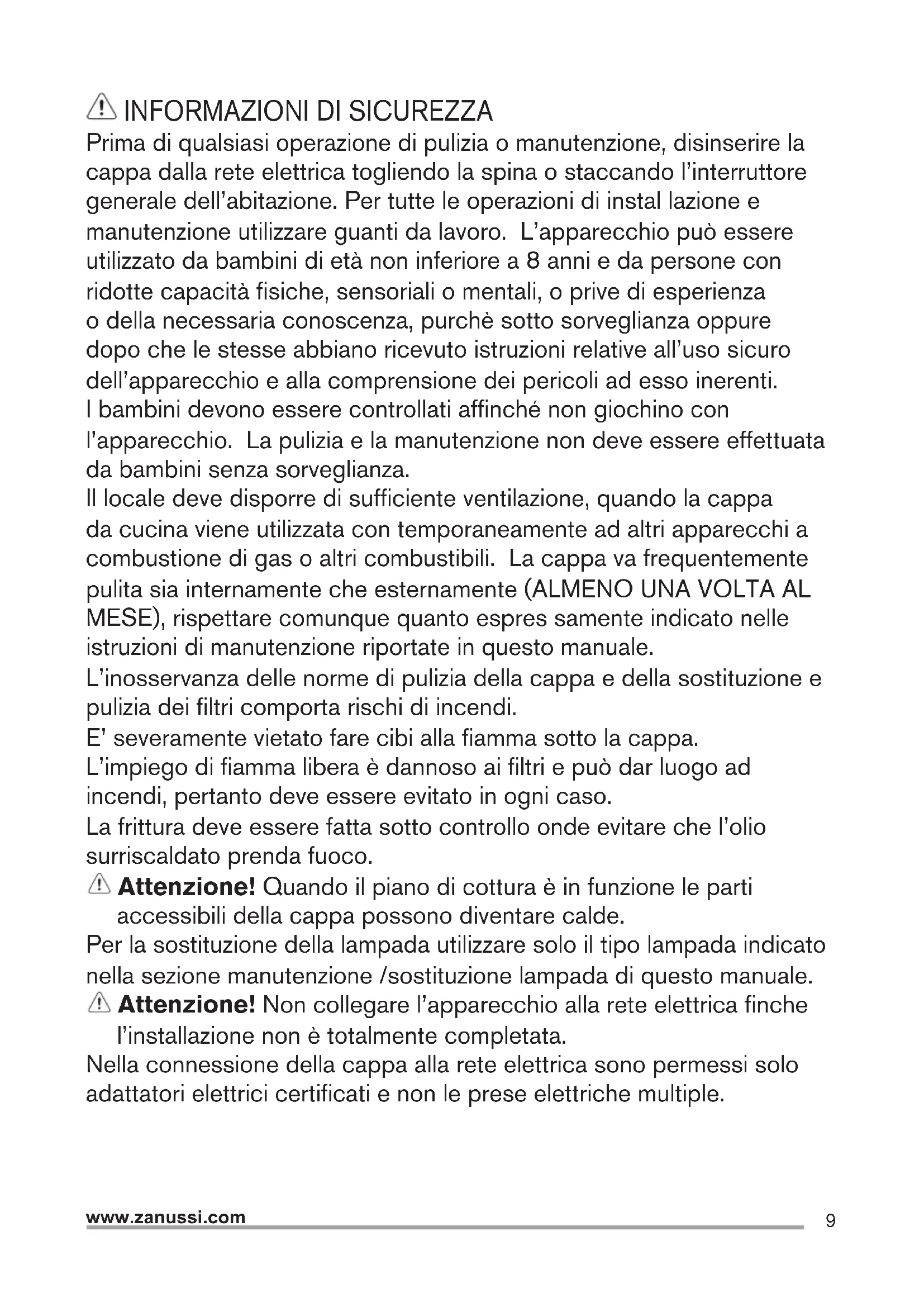

INFORMAZIONI DI SICUREZZA

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini devono essere controllati affinché non giochino con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

È severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta in modo che l'olio surriscaldato non prenda fuoco.

Attenzione! Quando il piano di cottura è in funzione, le parti accessibili della cappa possono diventare calde.

Per la sostituzione della lampada utilizzare solo il tipo di lampada indicato nella sezione manutenzione/sostituzione lampada di questo manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.

Nella connessione della cappa alla rete elettrica sono permessi solo adattatori elettrici certificati e non le prese elettriche multiple.

ISTRUZIONI DI SICUREZZA

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Mai utilizzare la cappa alla griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificate nella Guida all'installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità a queste istruzioni può comportare rischi di natura elettrica.

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

USO

La cappa è realizzata per essere utilizzata in

versione aspirante ad evacuazione esterna

filtrante a riciclo interno

INSTALLAZIONE

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo l'installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

MANUTENZIONE

! Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

La cappa va pulita frequentemente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

! Attenzione! L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso - Il filtro antigrasso deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

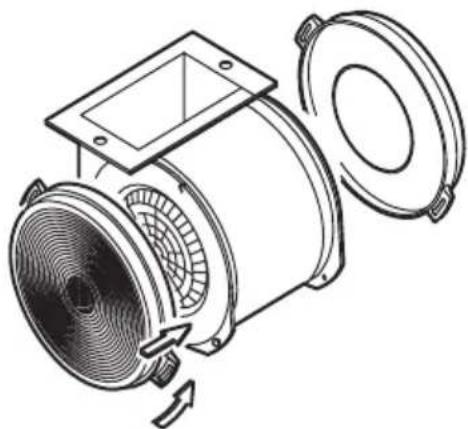

Filtro ai carboni attivi NON lavabile

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato

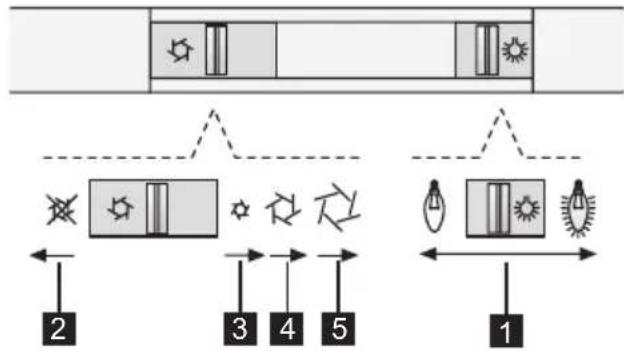

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

1 ON/OFF luci 2 OFF motori 3 Potenza di aspirazione minima 4 Potenza di aspirazione media 5 Potenza di aspirazione massima

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

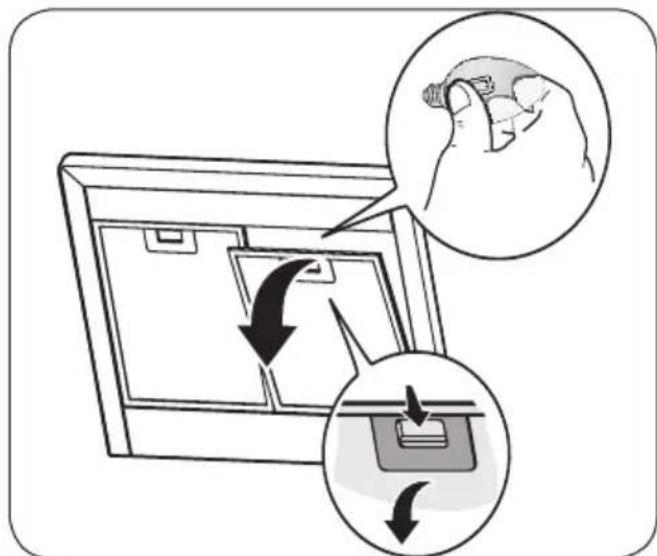

ILLUMINAZIONE

Disinserire l'apparecchio alla rete elettrica.

! Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata

Utilizzare solo lampade LED da max 2,5W-E14.

Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1e").
