ZHC60156X - Dunstabzugshaube ZANUSSI - Kostenlose Bedienungsanleitung

Marke	Zanussi
Modell	ZHC60156X
Produkttyp	Dunstabzugshaube
Betriebsart	Abluftbetrieb (Außenentlüftung) oder Umluftbetrieb (Innenraumrückführung)
Material	Edelstahl
Farbe	Edelstahl
Stromversorgung	230 V ~ 50 Hz (laut Typenschild)
Anzahl der Geschwindigkeitsstufen	3 (Minimum, Mittel, Maximum)
Beleuchtung	LED, Leistung max. 2,5 W, Sockel E14
Fettfilter	Aluminium, spülmaschinenfest (monatliche Reinigung)
Kohlefilter	Aktivkohlefilter, nicht waschbar, Wechsel alle 4 Monate
Mindestsicherheitsabstand (Elektroherd)	60 cm
Mindestsicherheitsabstand (Gas-/Mischherd)	65 cm
Bedienung	Bedienfeld mit Drucktasten
Außenreinigung	Feuchtes Tuch und neutrales Flüssigwaschmittel (kein Alkohol, keine Scheuermittel)
Ersatzlampentyp	LED 2,5 W max, E14 (Ref. ILCOS D)
Umweltschutz	Recycling von Verpackungen und Altgeräten

Häufig gestellte Fragen - ZHC60156X ZANUSSI

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand zwischen der Auflagefläche der Kochgefäße und dem tiefsten Punkt der Haube muss bei Elektroherden mindestens 60 cm und bei Gas- oder Mischherden 65 cm betragen. Wenn die Anweisungen des Kochgeräts einen größeren Abstand vorschreiben, ist dieser einzuhalten.

Wie reinige ich den Fettfilter?

Der Fettfilter muss einmal im Monat gereinigt werden. Verwenden Sie milde Reinigungsmittel, von Hand oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm. Das Waschen in der Spülmaschine kann zu Verfärbungen führen, die Filtereigenschaften bleiben jedoch unverändert.

Wann muss der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss nach maximal vier Monaten Betriebsdauer ausgetauscht werden, abhängig von der Nutzungshäufigkeit und der Regelmäßigkeit der Fettfilterreinigung. Er kann weder gereinigt noch regeneriert werden.

Wie wird die Lampe ausgetauscht?

Vor jedem Eingriff das Gerät vom Stromnetz trennen und sicherstellen, dass die Lampen kalt sind. Ersetzen Sie die defekte Lampe durch eine LED-Lampe max. 2,5 W mit E14-Sockel. Weitere Details entnehmen Sie der beiliegenden Anleitung 'ILCOS D'.

Kann ich die Dunstabzugshaube ohne Kohlefilter verwenden?

Ja, wenn die Haube im Abluftbetrieb (Außenentlüftung) installiert ist, ist kein Kohlefilter erforderlich. Im Umluftbetrieb (Innenraumrückführung) ist der Kohlefilter jedoch unerlässlich, um die Luft zu reinigen, bevor sie in den Raum zurückgeführt wird.

Wie installiere ich die Haube im Umluftbetrieb?

Für den Umluftbetrieb muss die Haube mit einem Aktivkohlefilter (nicht im Lieferumfang) ausgestattet sein. Die Luft wird gefiltert und wieder in den Raum geleitet. Befolgen Sie die Installationsanweisungen in der Anleitung für den Einbau des Filters. Sorgen Sie für ausreichende Raumlüftung.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zunächst, ob die Stromversorgung angeschlossen ist und der Hauptschalter nicht ausgeschaltet ist. Stellen Sie sicher, dass die Filter nicht verstopft sind und die Bedienelemente korrekt betätigt werden. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann der Kohlefilter gewaschen werden?

Nein, der Aktivkohlefilter ist nicht waschbar. Er muss etwa alle 4 Monate ersetzt werden. Ein Waschen würde seine Filtereigenschaften zerstören. Versuchen Sie niemals, ihn zu reinigen oder zu regenerieren.

Welche Reinigungsmittel soll ich für die Dunstabzugshaube verwenden?

Verwenden Sie ein feuchtes Tuch mit einem neutralen Flüssigwaschmittel. Verwenden Sie niemals Scheuermittel oder Alkohol, da diese die Oberflächen beschädigen könnten. Für Innen- und Außenflächen mindestens einmal im Monat gleichzeitig mit dem Fettfilter reinigen.

Wie schalte ich die Dunstabzugshaube komplett aus?

Zum vollständigen Ausschalten der Haube drücken Sie die Taste OFF Motoren (Taste 2). Um sie spannungslos zu schalten, ziehen Sie den Netzstecker oder schalten Sie den Hauptschalter aus. Vor Wartungsarbeiten ist es unbedingt erforderlich, das Gerät vom Stromnetz zu trennen.

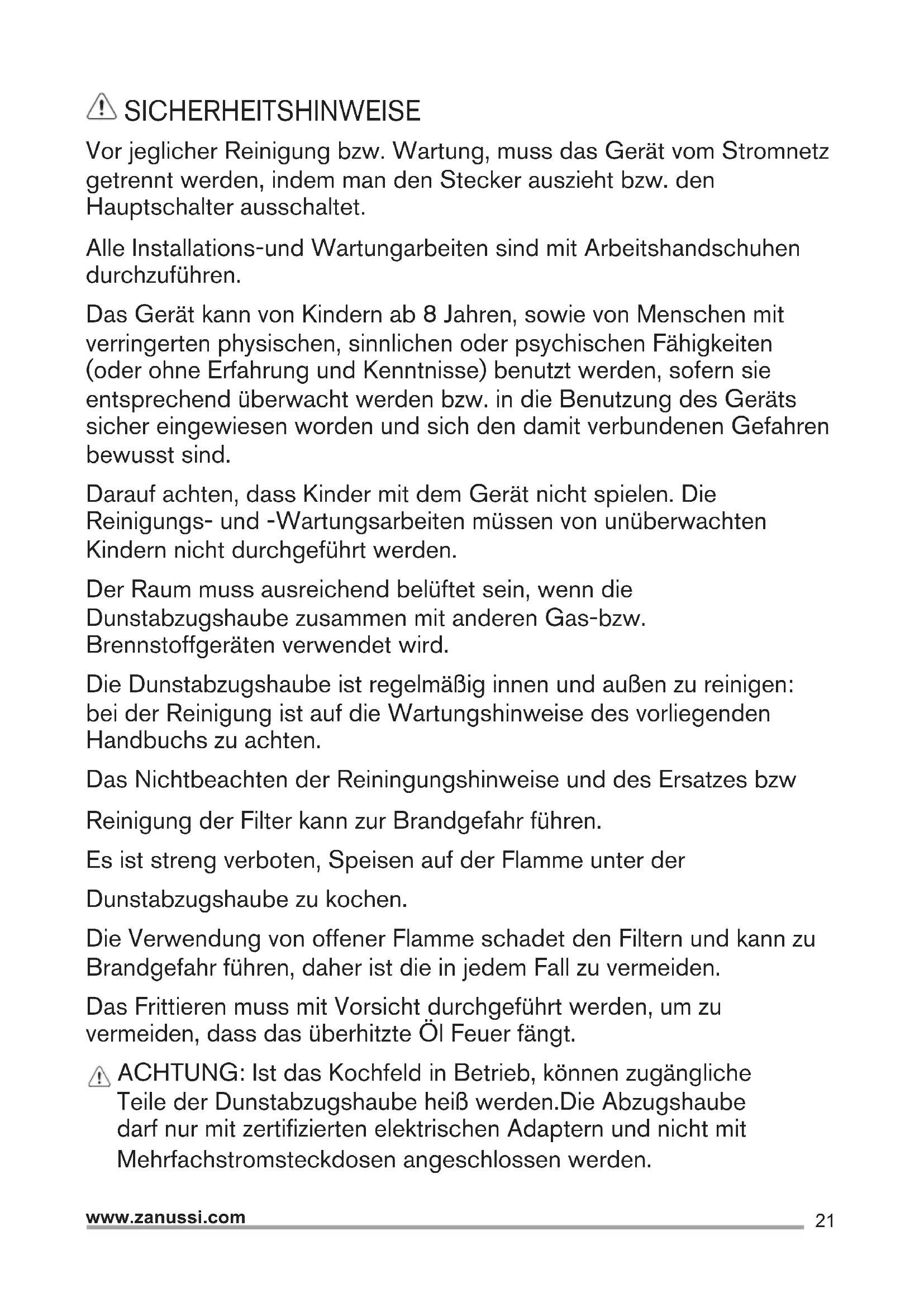

BEDIENUNGSANLEITUNG ZHC60156X ZANUSSI

Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker zieht bzw. den Hauptschalter ausschaltet.

Alle Installations- und Wartungsarbeiten sind mit Arbeitshandschuhen durchzuführen.

Das Gerät kann von Kindern ab 8 Jahren sowie von Menschen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen worden sind und sich der damit verbundenen Gefahren bewusst sind.

Darauf achten, dass Kinder nicht mit dem Gerät spielen. Die Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube ist regelmäßig innen und außen zu reinigen; bei der Reinigung sind die Wartungshinweise des vorliegenden Handbuchs zu beachten.

Das Nichtbeachten der Reinigungshinweise und des Ersatzes bzw. der Reinigung der Filter kann zur Brandgefahr führen.

Es ist streng verboten, Speisen auf offener Flamme unter der Dunstabzugshaube zu kochen.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen; das ist in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden. Die Abzugshaube darf nur mit zertifizierten elektrischen Adaptern und nicht mit Mehrfachsteckdosen angeschlossen werden.

SICHERHEITSHINWEISE

Für den Lampenersatz verwenden Sie nur den Lampentyp, der im Abschnitt Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben ist.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche halten Sie sich streng an die Vorschriften der örtlichen Behörden. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

Die Abzugsluft darf nicht in die Ableitung der Rauch- bzw. Brennstoffgase geleitet werden. Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. lassen, um Stromschlaggefahr zu vermeiden.

Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

Die Dunstabzugshaube darf niemals als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Verwenden Sie die Länge für die Schrauben, die im Installationshandbuch angegeben wird. Im Zweifelsfall fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

! ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol

Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen

Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

BEDIENUNG

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

! Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 60 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen gereinigt werden, wie auch die Wartung der Fettfilter. Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

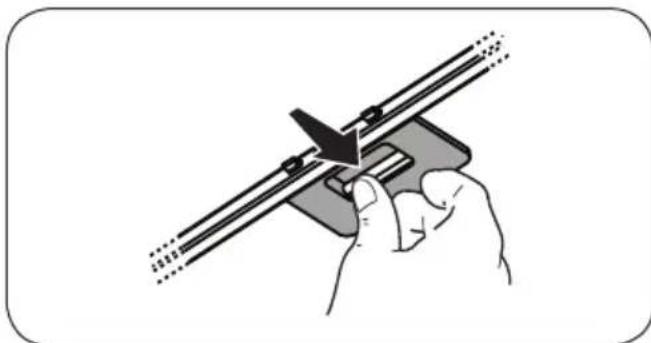

Fettfilter - Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtereigenschaften jedoch in keiner Weise beeinträchtigt.

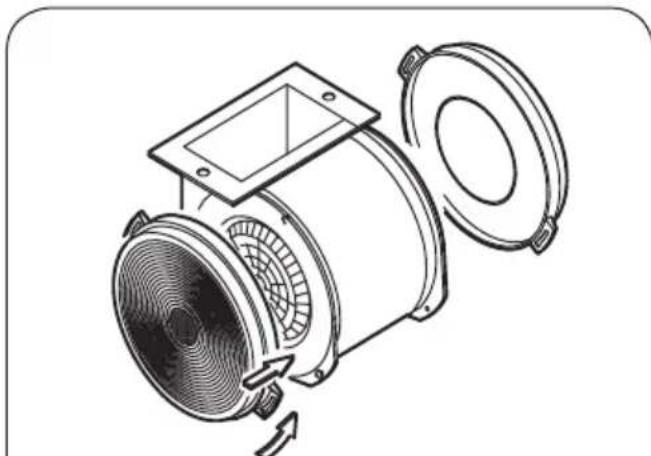

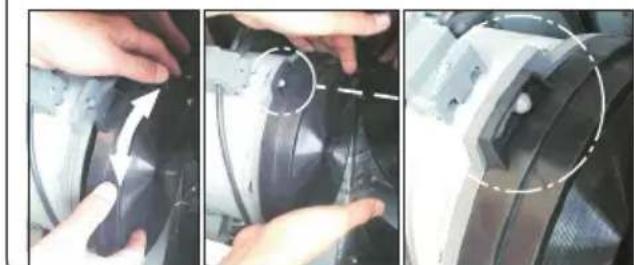

Der nicht waschbare Aktivkohlefilter

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muss der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

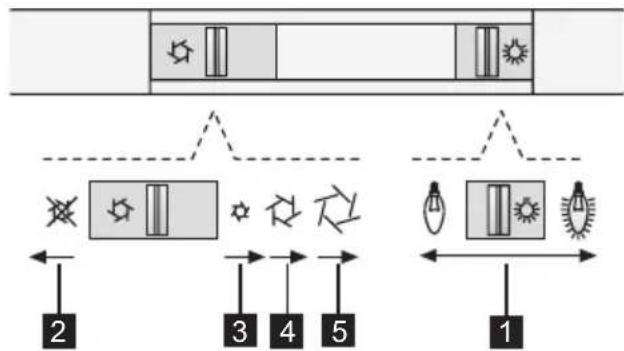

BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.

1 Schalter ON/OFF Beleuchtung 2 Schalter OFF der Absaugfunktion 3 Mindestsaugleistung 4 Mittlere Saugleistung 5 Höchste Saugleistung

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

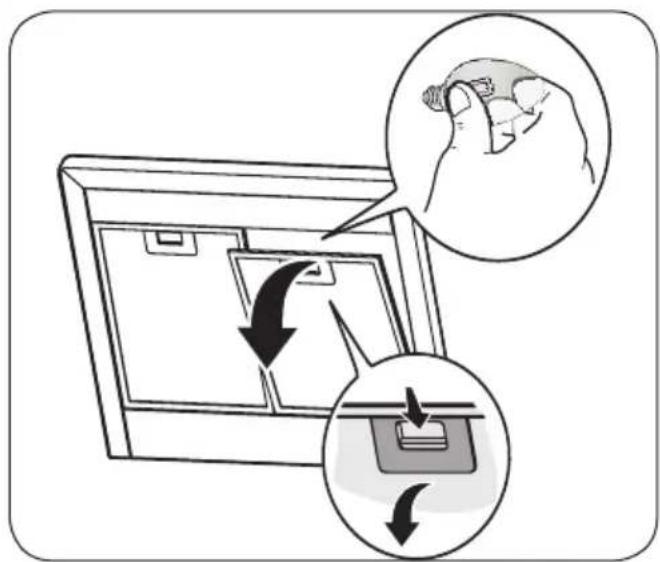

BELEUCHTUNG

Das Gerät vom Stromnetz nehmen.

Hinweis! Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Die defekte Lampe auswechseln.

Ausschliesslich Halogen-Kerzenlampen verwenden 035mm E14 28W.
