Ürün tipi	Çit budayıcı
Güç	Belirtilmemiş
Bıçak uzunluğu	Belirtilmemiş
Batarya türü	Belirtilmemiş
Şarj süresi	Belirtilmemiş
Çalışma süresi	Belirtilmemiş
Ağırlık	Belirtilmemiş
Bıçak malzemesi	Belirtilmemiş
Kullanım	Çit ve çalı budamak için
Bakım	Bıçakların düzenli olarak bilenmesi önerilir
Güvenlik	Eldiven ve koruyucu gözlük kullanın
Garanti	Belirtilmemiş
Dahil aksesuarlar	Belirtilmemiş

Sık sorulan sorular - S_HT503DC Vonroc

Vonroc S_HT503DC çit budayıcıyı nasıl başlatabilirim?

Çit budayıcıyı başlatmak için, pilin tamamen şarj olduğundan emin olun. Pili cihaza takın ve tetik düğmesine basılı tutarken başlatma düğmesine basın.

Çit budayıcı bıçağı düzgün kesmiyorsa ne yapmalıyım?

Bıçağın temiz ve kalıntılardan arınmış olduğundan emin olun. Gerekirse bir bezle temizleyin. Bıçak körelmişse, bilenmeli veya değiştirilmelidir.

Vonroc S_HT503DC çit budayıcımı nasıl bakım yapabilirim?

Her kullanımdan sonra bıçakları temizleyin ve cihazın genel durumunu kontrol edin. Cihazı kuru ve serin bir yerde saklayın. İyi çalışması için bıçakları düzenli olarak yağlamayı unutmayın.

Çit budayıcının pil ömrü ne kadardır?

Pil ömrü kullanıma bağlıdır, ancak ortalama olarak tam şarjla 60 dakikaya kadar çalışabilir.

Çit budayıcı kalın dalları budamak için uygun mudur?

Vonroc S_HT503DC çit budayıcı, maksimum 15 mm kalınlığındaki dallar için tasarlanmıştır. Daha kalın dallar için uygun bir alet kullanılması önerilir.

Çit budayıcı açılmıyorsa ne yapmalıyım?

Pil doğru şekilde şarj edilmiş ve takılmış mı kontrol edin. Ayrıca tüm güvenlik cihazlarının yerinde olduğundan emin olun. Sorun devam ederse, müşteri hizmetleri ile iletişime geçin.

Çit budayıcıyı yağmur altında kullanabilir miyim?

Elektrik çarpması riski ve cihazın zarar görmesini önlemek için çit budayıcıyı yağmurda veya nemli koşullarda kullanmanız önerilmez.

Çit budayıcının bıçağını nasıl değiştiririm?

Bıçağı değiştirmek için cihazın fişini çekin, pili çıkarın, ardından bıçağı sabitleyen vidaları sökün. Yeni bir bıçak takın ve vidaları sıkıca vidalayın.

KULLANIM KILAVUZU S_HT503DC Vonroc

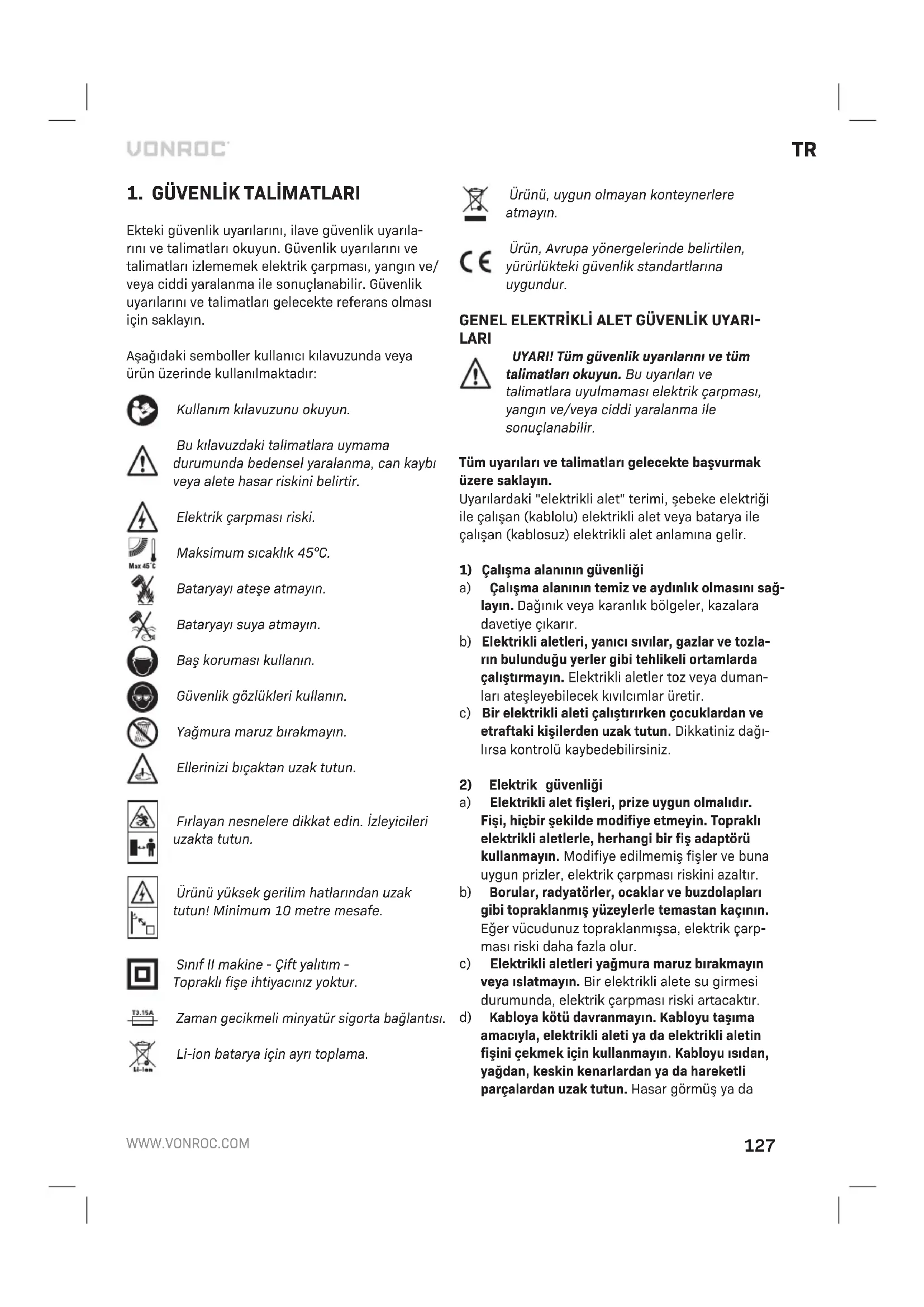

1. GÜVENLIK TALİMATLARI

Ektekigi güvenlik uyarilari, ilave güvenlik uyarilari ve talimatlari okuyun. Güvenlik uyarilari ve talimatlari izlememek elektrik carpması, yangin ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarilari ve talimatlari gelecekte referans olması icin saklayın.

Aşaqidaki semboller kullanı kilavuzunda veya ürün üzerinde kullanilmaktadir:

Kullanim kilavuzunu okuyun.

Bu kilavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybi veya alete hasar riskini belirtir.

Elektrik carpmasi riski.

Maksimum sicaklik 45^

Gvenlik gozlukleri kullanin.

Yagmura maruz birakmayin.

Ellerinizi bicaktan uzak tutun.

Firlayan nesnelere dikkat edin. Izleyicileri uzakta tutun.

Urunu yuksek gerilim hatlarindan uzak tutun! Minimum 10 metre mesafe.

Sinif II makine - Gift yalitim - Toprakf fise ihtiyaciniz yokitur.

Zaman gecikmeli minyatur sigorta baglantisi.

Li-ion batarya için ayrì toplama.

Urunu, uygun olmayan konteynerlere atmayin.

Urun, Avrupa yonergelerinde belirtilen, yururlukteki guvenlik standartlarina uygundur.

GENEL ELEKTRIKLI ALET GUVENLIK UYARI-LARI

UYARI! Tum guvenlik uyarilarini ve tum talimatlari okuyun. Bu uyarilari ve talimatlara uyulmaması elektrik carpması, yangin ve/veya ciddi yaralanma ile sonuçlanabilir.

Tüm uyarılı ve talimatları geleçekte basvurnak uzere saklayın.

Uyarilardaki "elektrikli alet" terimi, sebeke elektrigi ile calisan (kablolu) elektrikli alet veya batarya ile calisan (kablosuz) elektrikli alet anlamina gelir.

1) Calisma alaninin guvenligi
a) Calisma alaninin temiz ve aydinlik olmasini sag-layin. Daginik veya karanlik bolgeler, kazalara davetiye cikarir.
b) Elektrikli alelteri, yanici sivilar, gazlar ve tozla-rin bulundugu yerler gibi tehlikeli ortamlarda calistirmayin. Elektrikli alelter toz veya duman-lari atesleyebilecek kivilcimlar uretir.
c) Bir elektrikli aleti calistirirken cocuklardan ve etraftaki kisilerden uzak tutun. DikkatinizDAQI lrsa kontrlu kaybedebilirsiniz.

2) Elektrik guvenligi

a) Elektrikli alet fişleri, prune uygün olmaldir. Fisi, hicbir sekilde modifiye etmeyin. Toprakl elektrikli aletlerle, herhangi bir fiş adaptorü kullanmayın. Modifiye edilmemiş fişler ve buna uygün prisler, elektrik carpması riskinı azaltir.
b) Borular, radyatörler, ocaklar ve buzdalaplari gibi topraklanmis yüezylerle temastan kaçınin. Eger vucudunuz topraklanmisa, elektrik carpması risik daha fazla olur.
c) Elektrikli aleleri yağmura maruz birakmayin veya islatmayin. Bir elektrikli alete su girmesi durumunda, elektrik carpmasi riski artacaktir.
d) Kabloya kotü davranmayin. Kabloyu taşima amacıyla, elektrikli aleti ya da elektrikli aletin fişini cekmek icin kullanmayin. Kabloyu isidan, yagdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar görmüş ya da

dolaşmigi kablolar, elektrik carpması riskini artirir.

e) Bir elektrikli aleti acik havada calistirirken, acik havada kullanima uygun bir uzatma kablosukullanin. Acik havada kullanima uygun bir kablo kullanildiginda, elektrik carpmasi riski azalir.
f) Elektrikli aleti nemli bir konumda calistirmak kaçınilmazsa, seksak akım cihazi (RCD) korumalbir kaynak kullanin. RCD kullanimi elektrik carp-ması riskini azaltır.
3) Kisisel guvenlik
a) Elektrikli bir aleti kullanirken her zaman dikkatli olun, yaptiginiz ise yogunlasin ve sagduyulu davranin. Bir elektrikli aleti yorgun oldugunuzda ya da uyusturucu, alkol veya ilac etkisindeyken kullanmayin. Elektrikli aleti kullanirken bir anlik dikkatsizlik ciddi fiziksel yaralanmalara neden olabilir.
b) Koruyucu ekipman kullanin. Her zaman goz koruması takın. Uygun durumlar icin kullanilan toz maskesi, kaymaz güvenlik ayakkabiları, barret veya kulak tikaci gibi koruyucu donanımlar, kisisel yaralanma riskinı azaltacaktır.
c) Istem disi calistirilmasini onleyin. Bir elektrik kaynaginci ve/veya bataryayi baglamadan, aleti kaldirmadan ya da tasimadan once elektrikli aletin anahtarinin kapali durumda oldugundan emin olun. Elektrikli aletleri parmaginiz anahtar uzerindeyken tasimak veya anahtari acik elektrikli aletleri harekete gezirmek kazalara davetiye cikarir.
d) Elektrikli aleti calistirmadan once her turlu ayar anahtarini cikartin. Elektrikli aletin donen bir parcasinda kalan bir anahtar, fiziksels yaralanmalarana neden olabilir.
e) Ulasmakta zorlandiginiz yerleri de kullanmayin. Ayaklarinizi saglam basin ve her zaman dengeli olun. Böylece beklenmeyen durumlarda elektrikli aleti daha iy kontrl edebilirsiniz.
f) Uygun sekilde giyinin. Bol kiyafetler gymeyin, taklar takmayin. Saçınüzı, kiyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kiyafetler, taklar veya uzun-SA, hareketli parçalara takilabilir.
g) Eger kullandiginiz urunde toz emme ve toplama ozellikleri olan atasmanlar varsa bunlarin bagli oldugundan ve dokru sekilde kullanildigindan emin olun. Bu atasmanlarin kullanimasi tozla ilgili tehlikeleri azaltabilir.

h) Aletlerin sik kullanilmasindan edindiginiz bilgi birikiminin sizi asiri rehavete suruklemesine izin vermeyin ve alet guvenligiyle ilgili ilkeleri goz ard etmeyin. Dikkatsiz bir hareket, bir saniyeden bile kisa surede ciddi yaralanmalara neden olabilir.
4) Elektrikli alet kullanimi ve bakimi
a) Elektrikli aleti zorlamayin. Uygulamaniz icin doğru elektrikli aleti kullanin. Doğru elektrikli alet, tasarim amacina uygun olarak isi daha iyi yapacaktir.
b) Calistirma dugmesi elektrikli aleti acip kapatmyorsa o elektrikli aleti kullanmayin. Anahtarla kumanda edilemeyen elektrikli aletler tehlikeli dir ve tamir edilmelidir.
c) Herhangi bir ayar, aksesuar degisimi ya da depolama isleminden once elektrikli aletin fisini elektrik kaynagindan cikarin ve/veyabataryayi elektrikli aletten cikarin. Bu tur onleyici güvenlik onlemleri, elektrikli aletin kazara calisma riskini azaltir.
d) Elektrikli alelteri;cocuklarin erisemeyeceigi bir yerde muhafaza edin ve elektrikli aletin{nasil calistigini ya da bu talimatlari bilmeyen kisilerin elektrikli aleti kullanmasina izin vermeyin. Elektrikli alelter, egitimsiz kullanicilarin elinde tehlikeli olur.
e) Elektrikli alelerin bakimini yapin. Hatali ayarlar veya hareketli parçalarin baglanması, parca kırilmaları ve elektrikli aletin calisması etkileyebilecek diger durumlar icin kontrl erfolkeleştin. Eger herhangi bir hasar varsa, elektrikli alet kullanilmadan once tamir edilmelidir. Çogu kazaya bakimi iyi yapilmayan elektrikli aleler neden olur.
f) Kesme alelterini keskin ve temiz tutun. Bakimi iyi yapilan ve keskin kenarlara sahip kesme alelterinde donmalar daha az yaşanir ve kontrol edilmeleri daha kolay olur.
g) Elektrikli aleti, aksesuararini ve aletin diger parçalarini kullanirken bu talimatlara mutlaka uyun ve calisma ortaminin kosullarini ve yapi-lacak isin ne olduğunu goz onünde bulundurun. Elektrikli aletin kullanim amaci disinda kullanıması, tehlikel durumlara sonuçlanabilir.
h) Tutamaklar ve tutma yerlerini kuru, temiz ve yagdan arindirilmis sekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin guvenli sekilde tasinmasina ve kontrol edilmesine izin vermez.

5) Batarya ile calisan alet kullanimi ve bakimi
a) Yalnizca uretici tarafindan belirtilen sarj aletyle sarj edin. Bir batarya icin uygun olan sarj cihazi baska bir batarya ile kullanildiginda yangin tehlikesi yaratabilir.
b) Elektrikli aleteri yalnizca czelormal belirlenmisbataryalarla kullanin.Baska bataryalarin kullanimi yaralanma ve yangin risiko olusturabilir.
c) Bataryayi kullanilmadiğnda, iki kutbu birbirine temas ettirebilecek atac, bozuk para, anahtar, civi, vida ve diger küçuk metal nesnelerden uzak tutun. Batarya kutuplarin kisa devre yaptirlması yanik veya yangina neden olabilir.
d) Kōtü kullanim kosullarinda bataryadan sivi akabilir; buna temastan kaçınin. Kazara temasGPCeklesirse, suyla yikayin. Svi gozlerle temas ederse ilave tibbi yardim isteyin. Bataryadan sizan sivi tahriss veya yaniklara neden olabilir.
e) Hasarli veya uzerinde degisiklik yapilmis bir batarya veya aleti kullanmayin. Hasarli veya uzerinde degisiklik yapilmis bataryalar, yangin, patlama ya da yaralanma riskiyle sonuclinabilecek ongorulemen risklerDOGURABILIR.
f) Batarya veya aleti atese ya da asiri sicakliga maruz birakmayin. Atese vya 130^ uzerisicaklikara maruz kalmasi patlamaya yol acabilir. NOT Sicaklik birimi olarak, "130°C"yerine "265°F" kulla'ilabilir.
g) Tum sarj talimatlarina uyun ve batarya veya aleti talimatlarda belirtilen sicutlik araliginin disindaki ortamlarda sarj etmeyin. Yanlis sekilde veya belirtilen araligin disindaki sicutliklarda sarj etmek bataryay zarar verebilir ve yangin riskini artirabilir.

6) Servis

a) Elektrikli aletinizi, sadece original yedek parçaları kullanan bir yetkili servise tamir attirin. Bu, elektrikli aletin güvenliginin korunmasini,...
b) Hasarli bataryalara asla kendiniz bakim yapmaya calismayin. Bataryadaki bakim islemleri sadece uretici veya yetkili servisler tarafindan yapilmali dir.

CIT KESME MAKINESI GUVENLIK UYARILARI

a) Tum vucut uzuvlarini buçaktan uzak tutun. Bicaklar hareket ederken kesilen malzemeleri temizlemeye calismayin veya elinizle tutmayin. Calistirma dugmesi kapatildiktan sonra bicaklar hareket etmeye devam eder. Cit kesme

makinesini kullanirken bir anlik dikkatsizlik ciddi fiziksel yaralanmalaria neden olabilir.

b) Cit kesme makinesini, buçak durmş sekilde, herhangi bir Düğmesini calistirmamaya dikkat ederek ve tutamağindan tutarak taşiyin. Cit kesme makinesinin uygün sekilde taşınması; buçaklarin yanlşlikla calistirilmasini ve bunun sonucunda olusabilecek yaralanma riskini azal-tacaktır.
c) Cit kesme makinesini taqirken veya depoya kaldirirken buqak kilfini daima takin. Cit kesme makinesinin uygun sekilde tutulmasi, olusabilecek yaralanma riskini azaltacaktir.
d) Sikisan malzemeyi temizlerken veya üniteye bakim yaparken, tum calistirma dügmelerinin kapali oldugundan ve bataryanin cikarildigin dan veya baglantisininis kesildiginden emin olun. Sikisan malzemeyi temizlerken veya bakim yaparken citkesme makinesinin beklenmedik sekilde calistirilmasi ciddi yaralanmalara neden olabilir.
e) Bicak gomuli kabolara temas edebileceginden cit kesme makinesini yalinizca yalitiml tutma yüeylerinden tutun. Bicaklarin, "elektrik akimi" bulunan kabolarla temasi halinde "akim", cit kesme makinesinin iletken metal parçaları üzerinden operatör iletilerek elektrik carpmasina yol acabilir.
f) Tüm elektrik kablolarin ve diger kablolar keskim alanindan uzak tutun. Elektrik kablolar vya diger kablolar Çitlere vya calilara gizlenmis olabilir ve buçak tarafindan yanlışlikla kesile bilir.
g) Cit kesme makinesini, özellikle yildirim tehlikesi mevcut對於 kottu hava kosullarinda kullanmayin. Bu, yildirim carpma riskini azaltir.

UZATMALI ERISIMLI ÇİT KESME MAKINESİ GÜVENLİ UYARILARI

a) Elektrik carpmasi riskini azaltmak icin, uzatmali erisimli cit kesme makinesini hiçbir zaman elektrik hatlariyla yakininda kullanmayin. Elektrik hatlariyla temas veya bunlarin yakininda kullanim, ciddi yaralanmalara veya ölümle sonuçlanan elektrik carpmasina neden olabilir.
b) Uzatmali Çit kesme makinesini calistirirken da-ima iki elinizi kullanin. Kontrol kaybini onlemek icin uzatmali erisimli Çit kesme makinesini iki elinizle tutun.
c) Uzatmali cit kesme makinesini basinizdan yukarida calistirken daima bac korumasi kul

Ianin. Dusen parcalar ciddi yaralanmalara neden olabilir.

EK GÜVENLIK UYARILARI

a) Bu cihaz, bu kisilerin guvenliginden sorumlu bir kisi tarafindan gozetim veya talimat verilmedigi surece, fiziksel, duyusal veya zihinsel becerileri kisi tli veya yeterli deneyim ve bilgiden yoksun kisilerce (cocuklar dahil) kullanlamaz. Cocuklar, bu cihazla oynamadiklarindan emin olmak icin gozlem altinda tutulmalidir.
b) Makine ile calisirken aleti daima iki elinizle sikica tutun ve guvenli bir durus pozisyonu saglayin. Elektrikli alet iki elinizle daha guvenli yönlendirilir.
c) Makineyi kullanirken her zaman tum tutamaklarin ve siperlerin takili oldugundan emin olun. Tam monte edilmemi bir makineyi veya uzerinde izinsiz bir degisiklik yapilmis bir makineyi kesinlikle kullanmaya calismayin.
d) Kullanmadan once kesme bicaagini daima koruyucu spreyle yaqlayin.
e) Makineyi yere koymadan once daima tamamen durmasini bekleyin.
f) Makine kullanilirken diger kisiler ve hayvanlar 3 metre veya daha fazla mesafe dedurmaldir. Calisma alanindaki uçuncu sahislardan operatör sorumludur.
g) Cit kesme makinesinin bicaigini asla elinlze tutmayin.
h) Cocuklar veya bu talimatlar hakkinda bilgi sahibi olmayan kisilercitkesme makinesini calistirmamaldir. Yerel yonetmelikler, operatoren yasiyla ilgili sinirlandirma getirebilir.
i) Yakinda insanlar, özellikle*cocuklar veya evcil hayvanlar varken asla cit ksemeyin.
j) Diger kiselere veya onlarin mallarina donuk kazalar veya tehlikelderen kullanici sorumludur.
k) Cit kesme makinesini ciplak ayakla veya açık sandaletlerle calistirmayin, her zaman saglam ayakkabilar ve uzun pantolonlar giyin. Saglam eldiven, kaymayan ayakkabi ve koruyucu gozluk kullanilmasi tavsiye edilir. Hareketli parçalara takilabilecek sekilde bol kiyafetler giymeyin veya takı takmayin.
I) Cit budama makinesinin kullanilacagi alani iyice inceleyin ve tum kablo, tel ve diger yabanci nesneleri cikarin.
m) Calistirmadan once kesici bicakları, bicak civataları ve kesici dizeneğinci asınma veya

hasar aciisindan kontrol edin. Hasarli veya asiri yipranmis bir kesme duzenegiyle calistirmayin.

n) Acil bir durumda cgit kesme makinesini nasil hizl bir sekilde durduracaginizi ogrenin.
o) Cit kesme islemini yalinizca gun 1siginda veya iyi bir aydinlatma oldugunda yapin.
p) Citi kesme makinesini asla siper yerinde olmadan veya hasarli siperlerle calistirmayin.
q) Cit kesme makinesini asla siperden tutarak tasimayin.
r) Cit kesme makinesini calistirirken, her zaman duzgün bir durus ve denge saglayin.
s) Cevrenize daima dikkat edin ve cgit kesme makinesini calistirrken sesini duyamayacginiz olasi tehlikelere karst tetikte olun.
t) Çit kesme makinesinin daima güvenli kosullar da calistigindan emin olmak icin:tum somun, civata ve vidalarin sik olmasina dikkat edin.
u) Cit kesme makinesi, cocuklarin erisemeyecegi kuru, yuksek veya kilitli bir yerde saklanmalidir.
v) Güvenlik icin, yipranmīs veya hasarli parçalarıdehyigitirin.
w) Bu konuda uzman olmadiginiz surece makineyi kendiniz tamir etmeye calismayin.
x) Ürünü iki elinizle sikica tutun.

BATARYA iCIN GUVENLIK UYARILARI

a) Bataryanin icini acmayin. Kisa devre tehlikesi.
b) Bataryayi isiya, surekli yogun gunes iigina, yangina, suya ve neme karsi koruyun. Patlama tehlikesi.
c) Bataryanin hasar gormesi ve yanlş kullanilmasi durumunda duman Çikabilir. Bölgeyi havalan-dirin ve Şikayet durumnda tibbi yardin alin. Duman solunum sistemi tahrı s edbilir.
d) Bataryayi sadece Vonroc urununüzle baglantil olarak kullanin. Bu onlem tek basina bataryayi tehlikeli asiri yuklenmeye karsi korur.
e) Batarya, civi veya tornavida gibi sivri uclu nesnelerden veya disaridan uygulanan kuvveten oturuzarar gorebilir. Dahili bir kisa devre olusabilir ve batarya yanabilir, duman cikabilir, patlayabilir veya asiri isinabilir.

SARJ ALETI I CIN GUVENLIK UYARILARI Kullanim amaci

Sarj aletiye yalnizca CD801AA ve CD803AA tipi sarj edilebilir Bataryalar sarj edin. Baskatip bataryalar patlayarak yaralanmalara ve hasara neden olabilir.

a) Cihaz, gozetimALTHinda tutulmaksizin veyacihazin kullanimi hakkinda bilgi verilmeksizin,

fiziksel, duyusal veya zihinsel kapasiteleri sinir-l veya ilgili deneyim ve bilgien yoksun kisiler (cocuklar dahil) tarafindan kullanilmamalidir.

b) Cocuklar cihazla oynamamaları icin gozetim altinda tutulur.
c) Sarj edible bilir olmayan bataryalari sarj etmeyin!
d) Sarj sirasinda bataryalar iyi havalandirmali bir bolgeye yerlestirilmelidir!

Elektrik guvenligi

a guc kaynag geriliminin ana degerleri plakasindaki gerilime karsilik gelip gelmediagini konrol edin.

Güç kaynagi kablosu veya sebeke fişi hasar gümümse makineyi kullanmayın.
- Sadece makinenin güç değerleriacdınindan uygün, minimum 1,5 mm² kalılgasahip uzatmakbólari kullanin. Bir uzatmakbosu makarası kullanyorsanz kabloyu daima tam olarak acın.

2. MAKINE BILGISI

Kullanim amaci

Bu makine, kullanici yerdeyken yuksek konumdaki citleri ve calilari kesmek ve budamak icin evde kulanim amaciyla tasarlanmistir. Makine bir merdiven veya basamaklarda kullanilmak uzere tasarlanmami stir. Makine cim kesmek icin tasarlanmami stir ve cim biçme makinesi olarak kullanilamaz. Bu alet ticari veya endustriyel amacli kulanim icin tasarlanmami stir.

TEKNIK SPESIFIKASYONLAR

Bu kilavuz farkli takimlar/urun numaralar içın hazirlanmistir. Takıminizin.Doğru bileşenleri ve icerişi icin asağidaki özellikler tablosundaki ilgili urun numarasina bakın.

Model No.	Dahil GPL bataryalar	Dahil GPL şarj aletleri
HT503DC	-	-
S_HT503DC	CD801AA CD802AA
S2_HT503DC	2 x CD801AA CD802AA
S3_HT503DC	CD803AA CD802AA

Makine bilgisi
Voltaj 20 V	---
Yüksüz strokışı 1200/dak
Büyüç uzunluğu 36 cm
Diş açıklıkı 23 mm
Uzunluk ayarı 200-260 cm
Ses basınç seviyesi (LpA)	77,9dB, k=3dB
Ses güç seviyesi (LWA)	87,8dB, k=3dB
Garanti edilen LWA	91dB
Vibrasyon	ön tutamak ah=2,55m/s2
	arka tutamak ah=2,48m/s2
	K=1.5m/s2
Ağırkı	2,3kg

Model No.	CD801AA
Batarya tipi	Lityum-yon
Voltaj	20 V ---
Kapasite	2,0 Ah
Önerilen Şarj cihazı	CD802AA
Ağırkık	0,3kg

Model No.	CD802AA
Şarj aletientriesi	220-240V, 50Hz 0,4A
Şarj aletientriesi	21V ——2,5A
2Ah bataryaentriesinentriesj olma suresi	60 dakika
4Ah bataryaentriesinentriesj olma suresi	120 dakika
Önerilen bataryalar	CD801AA, CD803AA
Ağırkık	0,36kg

Model No.	CD803AA
Bataryatipsi	Lityum-yon
Voltaj	20 V ---
Kapasite	4,0 Ah
Önerilen Şarj cihazı	CD802AA
Ağırkık	0,65kg

Sadece aşaqidaki VONROC VPOWER 20V batarya platformuna ait bataryaları kullanin.insula batarya kullanmak, ciddi yaralanmalara neden olabilir veya alete zarar verebilir.

CD801AA 20V, 2Ah Lityum-lyon

Bu bataryalarir sarj etmek icin aagidaki sarj aleti kullanilabilir.

CD802AA Hizl sarj aleti

VONROC VPOWER 20V batarya platformuna ait bataryalar, tum VONROC VPOWER 20V batarya platformu aleleryile karstili kigi degistirilerek kullanilabilir.

ACIKLAMA

Metindeki numaralar sayfa 2-5'deki cizimleri ifade etmektedir.

1. Cit kesici kafasi
2. Kafa ayarlama duğmesi
3. Kafa kiliteme halkasi
4. Cit kesici bicaigi
5. Tutamak kilitleme kolu
6. Calistirma duğmesi
7. Teleskopik tutamak
8. Elektrik konektörü
9. Omuz askisi
10. Tespit segmani
11. Koruyucu kilif
12. Batarya
13. Batarya sarj aleti
14. Batarya serbest birakma duğmesi
15. Batarya LED goestergeleri duğmesi
16. Batarya LED goestergeleri
17. Sarj aleti LED goestergeleri

3. MONTAJI

Elektrikl alet uzerinde herhangi bir islem yapmadan (bakim, alet degisimi, montaj) once bataryayi elektrikl aletten cikarin.

Irk kullanimdan once batarya sarj edilmeli dir.

Bataryann makineye takilmasi (Sekil B-1)

Sarj aletine veya makineye baglamadan once bataryanin dis kismin temiz ve kuru olmasini saglayin.

1. Bataryayi (12) Sekil B-1'de gosterildigi gibi makinenin tabanina takin.
2. Yerine oturana kadar bataryayi ileriye dokru itin.

Bataryanin makineden cikartilmasi (Sekil B-1)

1. Batarya serbest birakma Düğmesine (14) basin.

2. Bataryayi, Sekil B-1'de gosterildigi gibi makineden cekin.

Batarya sarj durumunun kontrl edilmesi (Sekil B-2)

• Batarya Şarj durumunu kontrl etmek icin, batarya üzerindeki Düğmeye (15) kisa sureli basin.
• Batarya, Şarj seviyesini belirten 3 İskişa sahiptir, ne kadar seksık yanarsa, bataryada o kadar seksık kalmı demektir.
  Isklar yanmiyorsa batarya bos demektir v hemen sarj edilmelidir.

Bataryanin sarj cihazilyla sarj edilmesi (Sekil B-2)

1. Bataryayi (12) makineden qikartin.
2. Bataryayi (12) bas aag konuma cevirin ve Sekil B-2'de gosterildigi gibi sarj cihazinin (13) uzerine kaydirin.
3. Yuvaya tamamen yerlesene kadar bataryayi itin.
4. Şarj cihazi fişini bir elektrik*cik,isna takin ve birsurebekleyin.Şarj cihazi (17)üzerindeki LEDgöstergeleri yanacak ve sarj durumunu gõsterecektir

Sarj cihazinda, sarj isleminin durumunu gostenren 2 LED gostergesi (17)

bulunur:

Kirmizi LED Durumu	Yeşil LED Durumu Şarı aleti durumu
Kapali Kapali Güç yok
Kapali Aşkı		Bekleme modu: - Batarya yerleştı-rilmemisi veva, - Batarya yerleştı-rilmimi fakat Şarı ilemi sona ermiş
Aşkı Kapali Batarya Şarı ediliyor

2Ah bataryayi tam olarak sarj etmek 60 dakika surebilir.
- 4Ah bataryayi tam olarak Şarj etmek 120 dakika sürebilir.

Batarya tamamen sarj olduktan sonra sarj cihazi fisini prisden cikarin ve bataryay sarj cihazindan cikarin.

Makine uzun bir sure kullanilmayacaksa, bataryayi sarj edilmi s durumda saklamak en iyisidir.

Aletin montaji (Sekil C, D)

• Omuz askisini (9) tespit segmani (10) kullana-rak tutamak (7) uzerindeki halkaya takin.
• Kafa kilitleme halkasini (3) staat yönunj tersine cevirerek serbest birakin. Halkayi kafadan tamamen cikarmayin.
  Elektrik konektörün (8) kafaya takarç Çit kesici kafası (1) teleskopik tutamağa (7) takın.
  Konektor (8) dizgün takilmadiya, elektrik baglantisi olmayabilir ve alet calismayabilir. Elektrik konektörününcit kesici kafasina tam olarak takildigiindan emin olun. Tutamak uzerindeki vida (18), kesici baslik (1) ve kilitleme halkasi (3) tarafindan kapatilmaldir.
  Kilitleme halkasini (3) saat yönunde cevirerek git kesici kafasini (1) sabitleyin

Teleskopik uzunlugun ayarlanmasi (Sekil E-1, E-2)

Teleskopik tutamaği (7) serbest birakmak icin tutamağin (5) kilidini acın.
Teleskopik tutamağl (7) istenen uzunluğa uzatin veya geri Çekin.
Kolu (5) kilitleyerek teleskopik tutamağı sabitleyin.

Çit kesici)doner kafasin in ayarlanması (Sekil F-1, F-2)

• Cit kesici kafasin (1) yanindaki Düğmeye (2) basin.
  Kafayi istenen konuma ayarlayin.
  Dugmeyi (2) birakin ve kafanin yerine kilitendi-ginden emin olun.

4. CALISTIRMA

Kullanmadan once (Sekil G)

Bicak siperini (11) cikartin ve bicaklari (4) yağlayin.

Açma ve kapatma

Cit kesme makinesini daima iki elinizle tutun. Bir elinizi teleskopik tutamağa (7) ve diger elinizi calistirma dügmesinin yanindaki arka tutamağa koyun. Makineyi calistirmak icin calistirma dügmesine (6) basin ve basili tutun. Calistirma dügmesi birakildı ginda makine otomatik olarak duracaktir.

Kullanim sonrasi

Bir fıca veya bez kullanarak buçaklardaki (4) kır ve kalntlari silin. Makinyi depoya kaldirmadan.Once buçaklari yağlayin, buçak muhafazasin (11) yerlesti-rin ve bataryayi (12) Çi Kartın.

5. BAKIM

Temizlik ve bakimdan once her zaman makineyi kapatin ve bataryayi makineden cikartin.

Makine kaplamalarin yumusak bir bezle, tercihen her kullanimdan sonra duzenli olarak temizleyin. Havalandirma deliklerinin toz ve kirden arinmis oldugundan emin olun. Cok inatci kirleri sabun kopugüyle islatilmis yumusak bir bezle cikarin. Benzin, alkol, amonyak vb. gibi gezucu maddeleri kullanmayin. Bu tür kimyasallar sentetak bileşenlere zarar verir.

Kesme biçàgī

Kesme buçaklarini tutarken veya temizlerken daima eldiven giyin.
- Kesme bicağın temizleyin ve her kullanımdan sonra koruyucu yag piskurtün. Uzun calisma sureleri boyanca kullanıması durumunda kesme bicağın koruyucu yag ile duzenli aralıklarla yağlanması nattsiye ederiz.
- Kesme bicağınin durumunu gozle bakarak inceleyin. Vidualarin kesici cubuga sikca oturup oturmadiğıni kontrol edin.

Saklama

Cit kesme makinesi, cocuklarin erisemeyecegi, guvenli ve kuru bir yerde saklanmaldir. Aletin uzerine baska nesneler koymayin.

CEVRE

Ive/veya atilmis elektrikli veya elektronik ekipmanlarin uygun geri donusum alanlarinda toplanmasi gerekir.

Yalnizca AT ülkeleri icin

Elektrikli alelteri evsel atik olarak atmayin. Atik Elektrikli ve Elektronik Donanim icin Avrupa ilkeleri 2012/19/EC'ye ve ulusal hak uygulamasina gore, artic kullanilamaz alan elektrikli alelter ayri olarak toplanmail ve cevreye zarar vermeden imha edilmelidir.

GARANTI

VONROC urunleri en yuksek kalite standartlarina gore gelistirilir ve original satin alma tarihinden itibaren yasal olarak ongorulen sure boyunca hem malzeme hem de iscilik aciindan kusursuzluk

TR

garantisi verilir. Bu sure icinde urunde kusurlu malzeme ve/veya iscilik nedeniyle herhangi bir ariza meydana gelirse,ogrudan VONROC ile iletisime gezin.

Asgidaki durumlar bu garantinin disindadir:

• Makinede, yetkili olmayan servis merkezleri tarafindan onarim ve/veya degisiklikler yapilmigi veya denenmiisse;
  Normal asinma ve yipranma;
  Alet kotu amaçli veya yanlis kullanilmissa veya uygunsuz sekilde bakimi yapilmissa;
• Original olmayan yedek parçalar kullanlmiṣa.

Bu, sirket tarafindan açık veya zimni olarak verilen yegane garantiyi teskil eder. İsbu kapsamda, satulabilirlik ve belirli bir amaca uygunluk zimni garantileri de dahil olmak üzere, burada gürünenin ötesineCEEçın açık veya zimni herhangi bir baska garantı mevcut degildir. VONROC hiçbir durumda arizi veya dolayl zararlardan sorumlu tutulamaz. Bayi tarafindan sunulançoğümler; uygun olmayan birimlerin veya parçalarin onarimi veya degistirilmesi ile sinirildir.

Urun ve kullanim klavuzundadehyisiklik yapilabilir.Teknik ozellikler, onceden bildirilmeksizindehyistirilebilir.
