Producttype	Heggenschaar
Vermogen	Niet gespecificeerd
Lengte van het mes	Niet gespecificeerd
Type batterij	Niet gespecificeerd
Oplaadtijd	Niet gespecificeerd
Autonomie	Niet gespecificeerd
Gewicht	Niet gespecificeerd
Materiaal van het mes	Niet gespecificeerd
Gebruik	Voor het snoeien van heggen en struiken
Onderhoud	Regelmatig slijpen van de messen aanbevolen
Veiligheid	Draag handschoenen en een veiligheidsbril
Garantie	Niet gespecificeerd
Inclusief accessoires	Niet gespecificeerd

Veelgestelde vragen - S_HT503DC Vonroc

Hoe start ik de Vonroc S_HT503DC heggenschaar?

Om de heggenschaar te starten, zorg ervoor dat de batterij volledig is opgeladen. Plaats de batterij in het apparaat en druk op de startknop terwijl u de trekker ingedrukt houdt.

Wat te doen als het mes van de heggenschaar niet goed snijdt?

Controleer of het mes schoon is en vrij van vuil. Maak het indien nodig schoon met een doek. Als het mes bot is, moet het worden geslepen of vervangen.

Hoe onderhoud ik mijn Vonroc S_HT503DC heggenschaar?

Maak na elk gebruik de messen schoon en controleer de algemene staat van het apparaat. Bewaar het op een droge en koele plaats. Vergeet niet de messen regelmatig te smeren voor een goede werking.

Wat is de batterijduur van de heggenschaar?

De batterijduur hangt af van het gebruik, maar gemiddeld kan deze tot 60 minuten werken met een volledige lading.

Is de heggenschaar geschikt voor het snoeien van dikke takken?

De Vonroc S_HT503DC heggenschaar is ontworpen voor takken met een maximale dikte van 15 mm. Voor dikkere takken wordt aanbevolen een geschikt gereedschap te gebruiken.

Wat te doen als de heggenschaar niet aangaat?

Controleer of de batterij correct is opgeladen en geplaatst. Zorg er ook voor dat alle veiligheidsvoorzieningen aanwezig zijn. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik de heggenschaar gebruiken in de regen?

Het wordt niet aanbevolen de heggenschaar te gebruiken in de regen of bij vochtige omstandigheden om het risico op elektrische schokken en schade aan het apparaat te vermijden.

Hoe kan ik het mes van de heggenschaar vervangen?

Om het mes te vervangen, koppel het apparaat los, verwijder de batterij en schroef de schroeven los die het mes op zijn plaats houden. Vervang het mes door een nieuw mes en schroef het stevig vast.

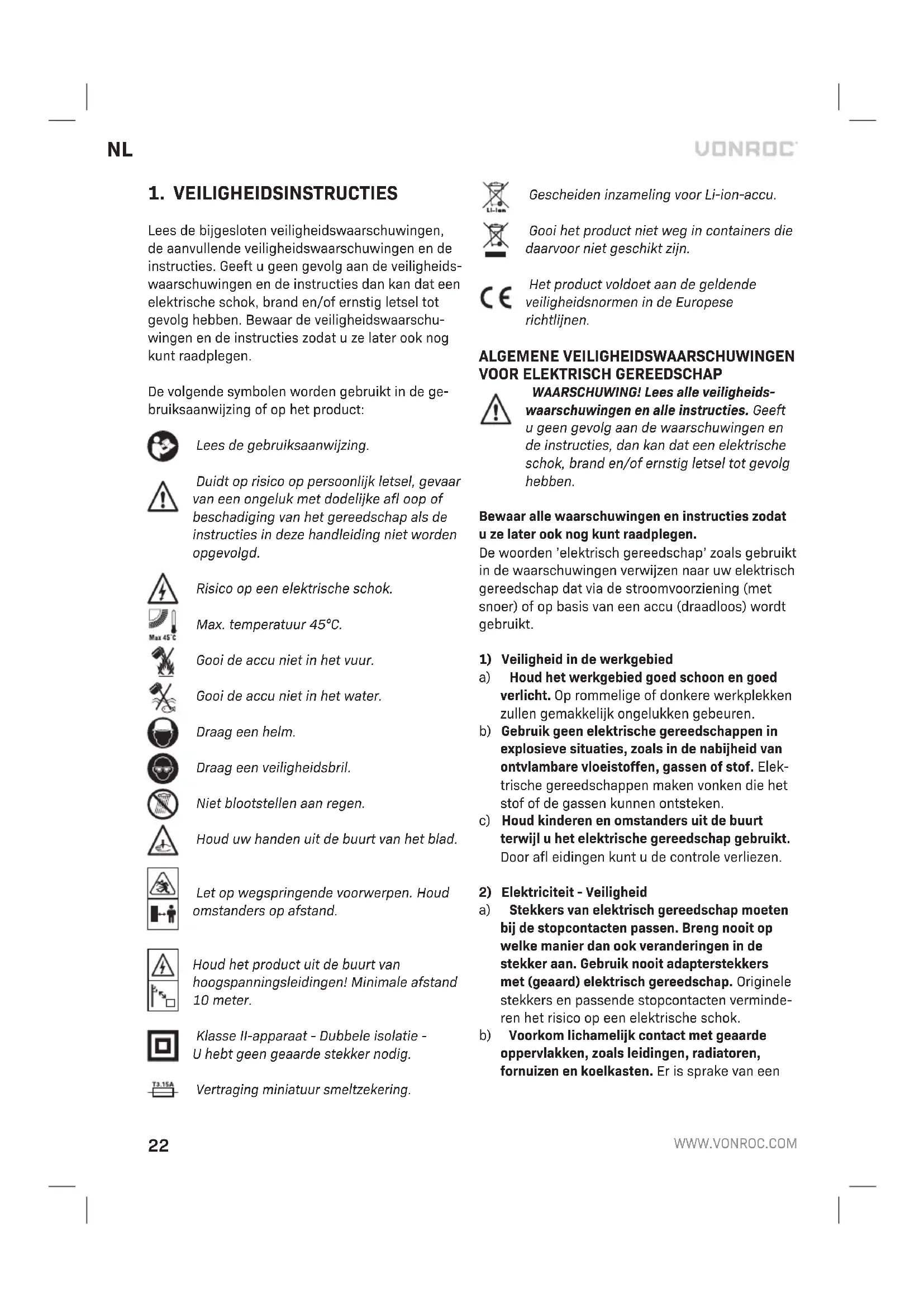

GEBRUIKSAANWIJZING S_HT503DC Vonroc

NL Vertaling van de oorspronkelijke gebruiksaanwijzing

22 TR Original Talimatlar 127

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Geeft u geen gevolg aan de veiligheidswaarschuwingen en de instructies dan kan dat een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en de instructies zodate u ze later ook nog kunt raadplegen.

De volgende symbolen worden gebruikt in de gebruiksaanwijzing of op het product:

Lees de gebruiksaanwijzing.

Duidt op risico op persoonlijk letsel, gevaar van een ongeluk met dodelijkke afloop of beschadiging van het gereedschap als de instructies in deze handleiding nicht worden opgevolgd.

Risico op een elektrische schok.

Max. temperatuur 45^

Gooi de accu Niet in het vuur.

Gooi de accu Niet in het water.

Draag een helm.

Draag een veiligheidsbril.

Nietblootstellenaanregen.

Houd uw handen uit de buurt van het blad.

Let op wegspringende voorwerpen. Houd omstanders op afstand.

Houd het product uit de buurt van hoogspanningsleidingen! Minimale afstand 10 meter.

Klasse II-apparaat - Dubbele isolatie - U hebts geen geaarde stekker nodig.

Gescheiden inzameling voor Li-ion-accu.

Gooi het product Niet weg in containers die waarvoortiet geschikt+zijn.

Het product voldoet aan de geldende veiligheidsnormen in de Europese richtlijnen.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Geeft u geen gevolg aan de waarschuwingen en de instructies, dan kan dat een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies zodate u ze later ook nog=kunt raadplegen.

De worden 'elektrisch gereedschap'zoals gebruikt in de waarschuwingen verwijzenaar uw elektrisch gereedschap dat via de stroomvoorziening (met snoer) of op basis van een accu (draadloos) worden gebruikt.

1) Veiligkeit in de werkgebied

a) Houd het werkgebied goed schoon en goed verlicht. Op rommelige of donkere werkplekken zullen gemakkelijk ongelukken gebeuren.
b) Gebruik geen elektrische gereedschappen in explosieve situatuies, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen makevonden die het stof of de gassen konnen ontsteken.
c) Houd kinderen en omstandersuit de buurt verwijl u het elektrische gereedschap gebruikt. Door afl eidingen kunt u de controle verliezen.

2) Elektriciteit - Veiligungsd

a) Stekkers van elektrisch gereedschap moeten bij de stopcontacten passen. Breng nooit op welke manier dan ook veranderingen in de stekker aan. Gebruik nooit adapterstekkers met (geaard) elektrisch gereedschap. Originele stekkers en passende stopcontacten verminderen het risico op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is spreke van een

verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrische gereedschappen nicht bloot aan regen of natte omstandigheden. Als water in het elektrisch gereedschap binnendringt, verhoegt dit de kans op een elektrische schok.
d) Het snoer Niet oneigenlijk gebruiken. Gebruik het snoer nooit om het elektrische gereedschap te dragen of mee te slepen, of om de stekker uit het stopcontact te trekken. Houd het snoer weg bij hete voorwerpen, olie, scherpe randen en/of bewegende onderdelen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.
e) Als u elektrisch gereedschap buitenshuis gebruikt, dient u alkijd een verlengsnoer te gebruiken dat geschikt is voor buitenshuis gebruik. Het gebruik van een snoer dat geschikt is voor buitenshuis gebruik, za het risico op een elektrische schok verminderen.
f) Als het gebruik van elektrisch gereedschap in een vochtige ruimte Niet kan worden voorkomen, gebruik dan een.altijd een aardlekschakelaar. Het gebruik van een aardlekschakelaar za het risico op een elektrische schok verminderen.

3) Persoonlijkke verilgheit

a) Let alkijd op en kijk goed uit wat u doet en gebruik uw verstand tijdens het werken met elektrisch gereedschap. Bedien het product nicht wanner u moe of onder invloed van alcohol of drugs bent. Een ogenblick van onoplettendheid tijdens het werken met elektrische gereedschap kan ernstig persoonlijk letsel tot gevolg hebben.
b) Gebruik persoonlijke beschemmingsmiddelen. Draag algtd oogbescherming. Beschemmings-middelen zoals een stofmasker, antislip-veiligheidsschoenen, helm, of gehoorbescherming die voor de juiste omstandigheden worden gebruikt, zullen het risico op persoonlijk letsel verminderen.
c) Voorkom het onbedoeld starten. Controller of de schakelaar in de stand Uit staat, voordat het gereedschap op de voeding of accu worden aangesloten, worden opgepakt of gedragen. Het dragen van elektrische gereedschap met de vinger op de schakelaar, of het inschakenen van elektrisch gereedschap met de schakelaar in de stand Aan, vraagt om ongelukken.

d) Verwijder stelsleutels of steeksleutels voordat u het elektrisch gereedschap inschakelt. Een moersleutel of andere sleutel die op een draai-end deel van het elektrisch gereedschap blijft zitten, kan persoonlijk letsel tot gevolg hebben.
e) Reik nicht buren uw macht. Blijf alkijd stevig en in evenwicht staan. Hierdoor hebt u in onverwachtete situatuies een betere controle over het elektrische gereedschap.
f) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwaar, kleding en handschoenen weg bij bewegende onderdelen. Loszittende kleding, sieraden of langhaar kunnen door bewegende delen worden gegren.
g) Als het apparaat worden geleverd met een aansluiting voor het afzuiigen en verzamelen van stof, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van het afzuiigen en verzamelen van stof, kan de aan stof gerelateerde gezaren verminderen.
h) Denk nicht dat u wel weet hoe het allemaal werkt, waar dat u het gereedschap vaak gebruikt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezommen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
4) Gebruik en onderhoud van elektrisch gereed-schap
a) Forceer het elektrisch gereedschap Niet. Gebruik het juiste elektrisch gereedschap voor uw werkzaamheden. Het juiste elektrisch gereedschap klaart de klus better en veiliger als deze hiervoor is ontworpen.
b) Gebruik het elektrisch gereedschap Niet als de schakelaar het apparaat Niet in- en uitschakelt. Elk elektrisch gereedschap dat Niet met de schakelaar kan worden bediend is gevaarlijk en要去 worden gerepareerd.
c) Neem de stekker van het elektrische gereedschap uit het stopcontact en/of verwijder de accu voordat enige aanpassingen wordenuitgevoerd, accessoires worden verrangen of elektrisch gereedschap worden opgeborgen. Dergelijkkepreventieveveiligheidsmaatregelenverminderen het risico op het onbedoeld starten van het elektrische gereedschap.
d) Berg ongebruikt elektrisch gereedschap buiten bereik van kinderen op en sta Niet toe dat mensen die onbekend zich met het elektrische gereedschap of.Deze instructies, met het

NL

elektrische gereedschap werken. Elektrische gereedschap kan erg gevaarlijk zijn in de handen van ongetrainde gebruikers.

e) Onderhoud van elektrisch gereedschap. Controller op scheve of klemmende bewegen de onderdelen, kapotte onderdelen en enige andere omstandigheden die de werking van het elektrische gereedschap konnen beinvloeden. Als het elektrisch gereedschap een beschadiging of storing heeft, dient u het eerst te latent repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereed-schap.
f) Zorg ervoor dat snij- of zaaggereedschap scherp en schoon blijft. Op de juiste manier onderhoven snij- of zaaggereedschap met scherpe snijranden hebben minder de neiging om beklemdt eraken en zichn gemakkelijker te sturen.
g) Gebruik het elektrische gereedschap, de accessoires, bitjes, enz. volgens deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor andere werkzaamheden dan het bedoelde gebruik, kan een gevaarlijke situatie tot gevolg hebben.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken makeen veilig werken en controle over het gereedschap in onverwachtete situatuies onmogelijk.

5) Gebruik en onderhoud van de accu
a) Laad de accu uitsluitend op met de door de fabrikant opgegeven lader. Een lader die geschikt is voor het ene type accu, kan een risico van brand veroorzaken, wanner deze bij een andere accu worden gebruikt.
b) Gebruik elektrisch gereedschap alleen met de waarvoor specifi ek aangewezen accu's. Het gebruik van andere accu's kan een risico op letsel en/of brand tot gevolg hebben.
c) Houd de accu, wanneer.Deze nicht in gebruik is, weg bij metalen voorwerpen zoals paperclips, munte, sleutels, spijkers, schroeven, of andere kleine metalen voorwerpen die een aansluiting tot stand konnen brengen tussen de ene pool van de accu en de ander. Kortsluiting tussen polen van de accu kan brandwonden of brand tot gevolg hebben.
d) Wanner de accu ruw wordenbehandeld, kan vloeistofuit de accu komen; vermijd contact

hiermee. Als dat per ongeluk toch gebeurt, spoel het aangedane gebied dan met water. Als de vloeistof in contact komt met de ogen, roep dan ook medische hulp in. Vloeistof afkomstiguit de accu kan irritatie of brandwonden veroorzaken.

e) Gebruik geen accu of gereedschap dat is beschadigd of werk gewijzigd. Beschadigde of gemodifi ceerde accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.
f) Stel een accu of gereedschap Niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130^ , kan een explosie veroorzaken. NB De temperatuur van "130 °C" kan worden verrangen door de temperatuur van "265 °F".
g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doeon toenemen.

6) Onderhoud

a) Laat uw elektrisch gereedschap onderhoven door een gekwalifi ceerde reparateur die uitsluitend identieke verrangende onderdelen gebruikt. Dit waarborgt dat de veiligheid van het elektrisch gereedschap behouden blijft.
b) Voer nooit onderhoudswerkzaamheden UIT aan beschadigde accu's. Alleen de fabrikant of geautorisere de serviceproviders mogen onderhoudswerkzaamheden aan accu'suitvoeren.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE HEGGENCHAAR

a) Houd alle lichaamsdelen weg bij het blad. Verwijder geen gemaaid materiaal en houd Niet te maaien materiaal vast wanner de bladen in beweging zich. De bladen blijven in bewegging als de machine recent is uitgeschakeld. Een ogenblick van onoplettendheidijdens het werkken met de heggenschaar kan ernstigsoonlijk letsel tot gevolg hebben.
b) Draag de heggenschaar aan de handgreep, verwijl het blad is gestopt en let op dat u geen enkele knop aanraakt zoday het apparaat nooit per ongeluk kan worden ingeschakeld. Het op

de juiste manier dragen van de heggenschaar voorkomt het abusievelijk starten en het waaruit volgende persoonlijk letsel als gevolg van de messen.

c) Dek de messen altijd af met de mesbescher-mer wonneer u de heggenschaar vervoert of opbergt. Het op de juiste manier dragen van de heggenschaar zorgt voor minder risico op persoonlijk letsel als gevolg van de messen.
d) Voorafgaand aan het verwijderen van vastzittend materiaal of het onderhonden van het apparaat, moet eerst worden gecontroleerd of alle schakelaars zich uitgeschakeld en het accupack verwijderd of losgekoppeld is. Het tijdens het verwijderen van vastzitten materiaal of tijdens het onderhoud van de heggenschaar, kan het onverwacht inschakelen van de heggenschaar tot ernstig persoonlijk letsel leiden.
e) Houd de heggenschaar uitsluitend vast aan de geisoleerde handgrepen, waar het blad mogelijk verborgen bedrading kan raken. Bladen die in contact komen met onder spanning staande bedrading+kunnen de metalen delen van de heggenschaar onder spanning zetten en de gebruiker een elektrische schok gezven.
f) Houd alle netsnoeren en kabels uit de buurt van het maaigebied. Netsnoeren of kabels können in heggen of struiken zich verborgen en per ongeluk door het mes worden doorgesneden.
g) Nooit onder slechte weersomstandigheden met de heggenschaar werken, vooral Niet wanner onweer dreigt. Hierdoor wordt het risico op blinkseminslag voorkomen.

- VEILIGHEIDSWAARSCHUWINGEN VOOR HEGGENSCHAAR MET VERLENGD BEREIK

a) Gebruik, om het risico op elektrocutie te verminderen, de heggenschaar met verlangd bereik nooit in de buurt van elektriciteitslijnen. Contact makes met of gebruiken in de buurt van elektriciteitslijnen kan ernstig letsel of een elektrische schok met de dood tot gevolgveroorzaken.
b) Gebruik altijd twee handen tijdens het bedieren van de heggenschaar met verlangd bereik. Houd de heggenschaar met verlangd bereik met beiden handen vast, om het risico op het verliezen van de controle te vermijden.
c) Gebruik algijd twee handen tijdens het gebruiken van de heggenschaar met verlangd bereik boven het hoofd. Vallend vuil kan ernstig persoonlijk letselveroorzaken.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

a) Dit gereedschap is Niet bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of psychische vermogens of een gebrek aan kennis of ervaring, tenzij zij onder toezicht staan of instructies krijgen over het gebruik van het apparaat van iemand die verantwoordelijk is voor hun veilighheid. Kinderen要去en onder toezicht staan zodat zich beslilst Niet met het apparaat hun spelen.
b) Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger geleid.
c) Controller algijd dat alle handgrepen en beschermkappen zich gemonteerd wanner u het apparaat gebruikt. Probeer nooit om een onvolledig apparaat of een apparaat dat zonder goedkeuring aangepast werden te gebruiken.
d) Smeer het snijmes algijd met beschermende spray voor gebruik.
e) Zet de machine algid pas neer wanner deze volledig tot stilstand is gekomen.
f) Andere personen en dieren moeten op een afstand van 3 meter blijven wanneser de machine in gebruik is. De bediener is verantwoordelijk voor derden op de werkplek.
g) Grijp het mes van de heggenschaar nooit vast.
h) Kinderen of personen die nicht vertrouwd zijn met deze instructies, mogen de heggenschaar nicht gebruiken. Terplaatse geldende voorschriften können een beperking van de leeftijd van de gebruiker inhouden.
i) Snoei een haag nooit als er mensen, vooral kinderen of huisdieren, bij u in de buurt zich.
j) De gebruiker is aansprakelijk voor ongelukken en gevaarlijke situatuies die van invloed�n op andere mensen of hun bezittingen.
k) Gebruik de heggenschaar nooit op blote voeten of met open sandalen, draag altiid geschikte schoenen en een lange broek. Het gebruik van stevige handschoenen, anti-slip schoeisel en een verilgheidsbril worden aanbevolen. Draag geen losse kleding of jewelen die in bewegende delen verstrendel kan raken.
Inspecteer het gebied waar de machine gekruikt gaat worden grondig en verwijder alle draden en vreemde voorwerpen.

NL

m) Controller vór gelebruik de snijmessen, mesboute n en de snijeenheid op beschadiging. Niet gelebruiken met een beschadigd of overmatig versleten snijapparaat.
n) Weet hoe u de heggenschaar snel要去 stoppen bij een nooodgeval.
o) Trim een haag alleen bij daglicht of goed kunstlicht.
p) Gebruik de heggenschaar nooit met defecte beschemkappen of zonder de beschemmingen.
q) Houd de heggenschaar nooti vast aan de af-scherming.
r) Zorg er tijdens het gebruiken van de heggenschaar voor om.altijd stevig en in evenwicht te staan.
s) Wees u.altijd bewust van uw omgeving en blij alert voor möglichke gevaren die u möglichk Niet hoortijdens het gebruiken van de heggenschaar.
t) Let erop dat alle bouten en moeren en schroeven goed vastzitten zodat u zeker weet dat de heggenschaar.altijd in goed werkende staat is.
u) De heggenschaar moet worden bewaard op een droge, hoge of vergrendelde plaats, buiten het bereik van kinderen.
v) Vervang voor de verilgheid versleten of beschadigde onderdelen.
w) Probeer Niet om de machine te repareren, tenzij u waarvoor gekwalifi ceerd bent.
x) Houd het product stevig vast met beiden handen.

a) Open de accu niet. Risico op kortsluiting.
b) Bescherm de accu gegen hitte, bijv. continu intenszonlicht,vuur,water en vocht.Gevaar voor ontploffi ng.
c) In geval van beschadiging en verkeerd gebruik van de accu+kunnen dampen vrijkomen. Ventileer de omgeving en zoek medische hulp in geval van klachten. De dampen+kunnen tot irritatie van de luchtwegen leiden.
d) Gebruik de accu alleen in combinatie met uw Vonroc-product. Deze maatregel beschermt de accu gegen gevaarlijke overbelasting.
e) De accu kan beschadigd raken door puntige voorwerpen zoals spijkers of schroevendrai- ers of door geweld van buitenaf. Er kan interne kortsluiting optreden en de accu kan gaan branden, roken, exploderen of oververhit raken.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE LADER

Bedoeld gebruik

Uitsluitend CD801AA en CD803AA-type oplaadbare accu's met de lader opladen. Alle andere accu's kuren openbarsten waardoor persoonlijk letsel en materiele schade ontstaat.

a) Het apparaat mag nicht worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of psychische vermogens of met een gebrek aan ervaring en kennis, tenzij zich onder toezicht staan of instructies hebben gekreten.
b) Kinderen die onder toezicht staan mogen nicht met het apparaat spelen.
c) Niet-oplaadbare accu's nicht opladen!
d) Tijdens het opladen要去en de accu's in een goed geventileerde ruimte worden geplaatst!

Controleer altijd of de stroomvoorziening overeenkomt met de spanning die worden vermeld op het typeplaatje.

• Gebruik het apparaat Niet als het netsnoer of de stekker van het netsnoer is beschadigd.
• Gebruik alleen verlangkabels die geschikt zijn voor het vermogen van het apparaat met een minimale dikte van 1,5mm^2 . Als u een verlang-kabel op een katrol gebruikt,ients deze te allen tijde volledig afgerold te zich.

De machine is bedoeld voor huishoudelijk gebruik, voor het snoeien en trimmen van hagen en struiken op hoogte, terwijl de gebruiker op de grond staat. De machine is Niet bedoeld om te worden gebruikt op een ladder of opstapje. De machine is Niet ontworpen om gras te maaien en kan nicht als een grasmaaier gebruikt worden. Dit gereedschap is Niet bedoeld voor commercieel of industrieel gebruik.

Deze gebruiksaanwijzing is opgesteld voor verzillende sets / artikelnummers.

Controleer het bijbehorende artikelnummer in de onderstaande specifi caties voor de juiste samenstelling en inhoud van uw set.

Modelnr.	Accu's meegeleverd	Laders meegeleverd
HT503DC	-	-
S_HT503DC	CD801AA CD802AA
S2_HT503DC	2 x CD801AA CD802AA
S3_HT503DC	CD803AA CD802AA

Modelnr. CD803AA
Type accu	Lithium-ion
Spanning	20V ---
Vermogen	4.0 Ah
Aanbevolen lader	CD802AA
Gewicht	0,65 kg

Informatie over het apparaat
Spanning 20V	---
Slagsnelheid onbelast 1200 /	min
Bladlengte 36 cm
Opening van de tanden 23 mm
Lengte-aanpassing 200 - 260cm
Geluidsdrukniveau (LpA) 77,9	dB k=3 dB
Geluidsvermogenniveau (LWA)	87,8dB k=3 dB
Gegarandeerd LWA 91 dB
Trillingen voorste handgreep	ah=2,55 m/s2
	achterste handgreep ah=2,48 m/s2
	K=1,5 m/s2
Gewicht 2,3 kg

Gebruik uitsluitend de volgende accu's van het VONROC POWER 20V accu-platform. Gebruik van andere accu's kan leiden tot ernstig letsel of tot beschadiging van het gereedschap. CD801AA 20 V, 2 Ah Lithium-ion CD803AA 20 V, 4 Ah Lithium-ion

De volgende lader kan worden gezruikt voor het opladen van deze accu's. CD802AA Snellader

De accu's van het VONROC POWER 20V accu-platform können worden gewisseld:tussen alle gereedschappen van het VONROC POWER 20V accu-platform.

BESCHRIJVING

De nummers in de tekst verwijzen maar de afbeel
dingen op
pagina's 2-5.

Modelnr. CD801AA
Type accu Lithium-ion
Spanning	20V ---
Vermogen	2.0 Ah
Aanbevolen lader	CD802AA
Gewicht	0,3 kg

1. Kop van de heggenschaar
2. Knop voor kopaanpassing
3. Vergrendeling kop
4. Mes heggenschaar
5. Handgreep vergrendelhendel
6. Aan-/uitschakelaar
7. Uitschuifbare handgreep
8. Voedingsaansluiting
9. Schouderriem
10. Karabijnhaak
11. Beschermingssleuf
    12.Accu
12. Acculader
13. Vrijgaveknop accu
14. Knop LED-indicatielampjes accu
15. LED-indicatielampjes accu
16. LED-indicatielampjes lader

Modelnr. CD802AA
Ingang lader	220-240V, 50Hz 0.4A
Uitgang lader	21V —— 2.5A
Laadtijd 2Ah accu	60 minutes
Laadtijd 4Ah accu	120 minutes
Aanbevolen accu's	CD801AA, CD803AA
Gewicht	0,36 kg

3. MONTAGE

Verwijder de accuuit het elektrisch gereedschap voor het uitvoeren van werkzaamheden (onderhoud, verrangen van gereedschap, montage).

De accu要去herteerste gebruik
wordenopgeladen.

De accu in het apparaatplaatsen (Afb.B-1)

Controleer of de buitenzijde van de accu schoon en droog is voordat u de accu in de lader of de machine steekt.

1. Steek de accu (12) in de voet van het apparaat, zoals worden weergegeven in Afb. B-1.
2. Duw de accu verder maar voren totdat.Deze op z'nplaats klikt.

De accu uit het apparaat nemen (Afb. B-1)

1. Duw op de vrijgaveknop (14) van de accu.
2. Haal de accuuit de machine, zoals wordt weergegeven in Afb.B-1.

De laadstatus van de accu controleren (Afb. B-2)

U kunt de laadstatus van de accu controleren door kort op de knop (15) op de accu te drukken.
- De accu heeft 3 individielampjes die de laadstatus aanduiden, hoe meer lampjes er branden, des te meer lading de accu nog heeft.
- Wanner de lampjes nicht branden, betekent dit dat de accu leeg is en de accu onmiddelijk要去 worden opgeladen.

De accu opladen met de lader (Afb. B-2)

1. Neem de accu (12)uit de machine.
2. Draai de accu (12) ondersteboven en schuif de accu in de lader (13), zoals worden weergegeven op Afb. B-2.
3. Duw de accu aan tot deze geheel in de sleuf is geduwd.
4. Steek de stekker van de lader in een stop-contact en wacht een ogenblick. De LED-indicatielampjes op de machine (17) zullen gaan branden en de laadstatus weergeven

De lader heeft 2 LED-indicatielampjes (17) die de status van het laadproces weergeven:

Rood LED Status	Groen LED Status Lader - Status
Uit Uit Geen voeding
Uit Aan		Stand-bymodus: - Geen accu geplaatst, of - Accu is geplaatst, haar het laden is voltooid
Aan Uit		Bezig met het laden van de accu

• Het volledig opladen van de 2Ah-accu kan tot 60 minutes in beslag nemen.
• Het volledig opladen van de 4Ah accu kan tot 120 minutes in beslag nemen.

Als de accu volledig is geladen, trekt u de stekker van de lader uit het stopcontact en neemt u de accu uit de lader.

Wanner het apparaat gedurende langere hijd Niet wordt gebruikt, kunt u de accu het beste in geladen toestand opbergen.

Gereedschap monteren (Afb. C, D)

• Bevestig de schouderriem (9) op de lus op de handgreep (7) met de karabijnhaak (10).

Zet de vergrendeling van de kop (3) los door deze linksom te draaien. Haal de ring Niet volledig van de kop.
- Plaats de kop van de heggenschaar (1) op de uitschuifbare handgreep (7) door de voedings-aansluiting (8) in de kop teplaatsen.
- Als de aansluiting (8) Niet goed geplaatst is, is er möglichk geen elektrische verbinding en zal het gereedschap Niet werken. Zorg ervoor dat de voedingsaansluiting volledig in de kop van de heggenschaar steekt. De schroef (18) op de handgreep moet worden bedekt door de kop van de heggenschaar (1) en de vergrendelring (3).
Zet de kop van de heggenschaar (1) door de vergrendeling (3) rechtsom te draaien

Maak de riem nooit diagonal over deschoulders en borst vast,plaats deze op een van de schoulders. Op deze manier kurz u het gereedschap snel van uw lichaam halen in geval van gevaar.

De uitschuifhoogte aanpassen (Afb. E-1, E-2)

• Ontgrendel de hendel (5) om de uitschuifbare handgreep los te make (7).
  Schuif de uitschuifbare handgreep (7)uit of trek dele in tot de gewenste lenghte.
  Zet de uitschuifbare handgreep vast door de hendel te vergrendelen (5).

De draaikop van de heggenschaar aanpassen (Afb. F-1, F-2)

• Druk op de knop (2) op de zijkant van de kop van de heggenschaar (1).
  Draai de kop in de gewenste stand.
• Geef de knop (2) vrok en zorg ervoor dat de kop op+zijn plaats vergrendeld is.

4. WERKING

Vór gebruik (Afb. G)

Verwijder de mesbeschemkap (11) en smeer de messen (4).

In- en uitschakelen

Houd de heggenschaar algtd vast met beiden handen. Plaats een hand op de uitschuifbare handgreep (7) en een hand op de achefterste handgreep naast de aan-/uitschakelaar. Houd de aan-/uitschakelaar (6) ingedrukt om de machine te bedieren. Wanner de aan-/uitschakelaar wordt losgelaten, zar de machine automatisch stoppen.

Na gebruik

Veeg stof en vuil van de messen (4) met een borstel of doek. Smeer de messen,plaats de mesbeschemkap (11) en verwijder de accu (12) voordat u de machine opbergt.

5. ONDERHOUD

Voorafgaand aan het reinigen en het onderhoud dient de machine te allen tijdeuitgeschakeld te worden en moet de stekker uit het stopcontact wordengenomen.

Maak de behuizing van het apparaat regelmatig schoon met een zachte doek, bij voorkeur na ieder gebruik. Controller of de ventilatieopeningen vrij়n van stof en vuil. Verwijder hardnekig vuil met een zachte doek vochtig gemaakt met een zeepop

lossing. Gebruik geen oplosmiddelen zoals benzine, alcohol, ammoniak, enz. Chemicalien zoals deze zullen de synthetische onderdelen beschadigen.

Maiaiblad

• Draag algijd handschoenen wonneer u het snijmes hanteert of schoonmaakt.
  Maak het maaiblad schoon en spuit er na gebruik steeds wat beschermende olie op. Wij adviseren uijdens lange werkperioden het maaiblad regelmatig met een beschermende olie te smeren.
• Inspector de toestand van het snijmes visueel. Controller of de schroeven stevig in de snijstang zitten.

Opslag

De heggenschaar moet op een veilige droge plaats worden bewaard, goed buiten bereik van kinderen. Plaat s er geen andere voorwerpen bovenop.

MILIEU

goed functionerende en/of afgedankte elektrische of elektronische apparaten要去en bij de juiste inzamelpunten voor recycling worden aangeboden.

Alleen voor landen in de EG

Gooi geen elektrisch gereedschap bij het huisvuil. Volgens de Europese richtlijnen 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur en de implementatie hiervan in nationaalrecht, moeten elektrische gereedschappen die nicht langer gebrukt worden apart ingezameld en weggegooid worden op een milieuvriendelijk manier.

GARANTIE

Producten van VONROC worden op basis van de hoogste kwaliteitsnormen ontwikkeld en+zijn gegarandeerd vrij van defecten, zowel voor wat betreft het materiaal als de afwerking, gedurende de door de wet bepaaldeperiode,startend vanaf de datum van de originele aankoop.Mocht het product gedurende dezeperiode enige storingen vertonen als gevolg van gebrekkig materiaal en/of gebrekkige afwerking,dient direct contact met VONROC opgenomen te worden.

De volgende omstandigheden zijn uitgesloten van de garantie:

Dit betreft de enige garantie die door de organisatie, impliciet of expliciet, worden aangeboden. Geen andere garanties, impliciet noch expliciet, die verder strekken dan deze garantie, inclusief de implicitete garanties inzake de verkoopbaarheid en geschiktheid voor een specifi ek doel. In geen geval za VONROC aansprakelijk zijn voor incidentele schade of gevolgschade. De oplossingen van de dealers zullen beperkt zich tot de reparatie of het verwangen van Niet-conforme eenheden of onderdelen.

Het product en de gebruiksaanwijzing+kennen worden gewijzigd. Specifici caties+kennen zonder voorafgaande kennisgeving worden gewijzigd.

1. CONSIGNES DE SECURITÉ

Purtati ochelari de protectie.
