Tuotetyyppi	Leikkuri
Teho	Määrittelemätön
Terän pituus	Määrittelemätön
Akkutyyppi	Määrittelemätön
Latausaika	Määrittelemätön
Käyttöaika	Määrittelemätön
Paino	Määrittelemätön
Terämateriaali	Määrittelemätön
Käyttö	Haitarien ja pensaiden leikkaamiseen
Huolto	Säännöllinen terien teroitus suositeltavaa
Turvallisuus	Käytä käsineitä ja suojalaseja
Takuu	Määrittelemätön
Sisältyvät lisävarusteet	Määrittelemätön

Usein kysytyt kysymykset - S_HT503DC Vonroc

Kuinka käynnistän Vonroc S_HT503DC -aitaleikkurin?

Käynnistääksesi aitalleikkurin varmista, että akku on täysin ladattu. Aseta akku laitteeseen ja paina käynnistyspainiketta samalla kun pidät liipaisinta painettuna.

Mitä tehdä, jos aitalleikkurin terä ei leikkaa kunnolla?

Tarkista, että terä on puhdas ja roskaton. Tarvittaessa puhdista se liinalla. Jos terä on tylsä, se on teroitettava tai vaihdettava.

Kuinka huollan Vonroc S_HT503DC -aitaleikkurini?

Käytön jälkeen puhdista terät ja tarkista laitteen yleiskunto. Säilytä se kuivassa ja viileässä paikassa. Muista voidella teriä säännöllisesti varmistaaksesi hyvän toiminnan.

Mikä on aitalleikkurin akun käyttöaika?

Akun käyttöaika riippuu käytöstä, mutta keskimäärin se voi toimia jopa 60 minuuttia täydellä latauksella.

Sopiiko aitalleikkuri paksujen oksien leikkaamiseen?

Vonroc S_HT503DC -aitaleikkuri on suunniteltu enintään 15 mm paksuille oksille. Paksumpiin oksiin suositellaan sopivan työkalun käyttöä.

Mitä tehdä, jos aitalleikkuri ei käynnisty?

Tarkista, että akku on oikein ladattu ja asetettu paikalleen. Varmista myös, että kaikki turvalaitteet ovat paikallaan. Jos ongelma jatkuu, ota yhteyttä asiakaspalveluun.

Voinko käyttää aitalleikkuria sateella?

Aitalleikkurin käyttöä sateella tai kosteissa olosuhteissa ei suositella sähköiskun ja laitteen vaurioitumisen riskin vuoksi.

Kuinka vaihdan aitalleikkurin terän?

Vaihtaaksesi terän irrota laite virtalähteestä, poista akku ja ruuvaa terää paikallaan pitävät ruuvit auki. Vaihda terä uuteen ja ruuvaa se tiukasti paikalleen.

KÄYTTÖOHJE S_HT503DC Vonroc

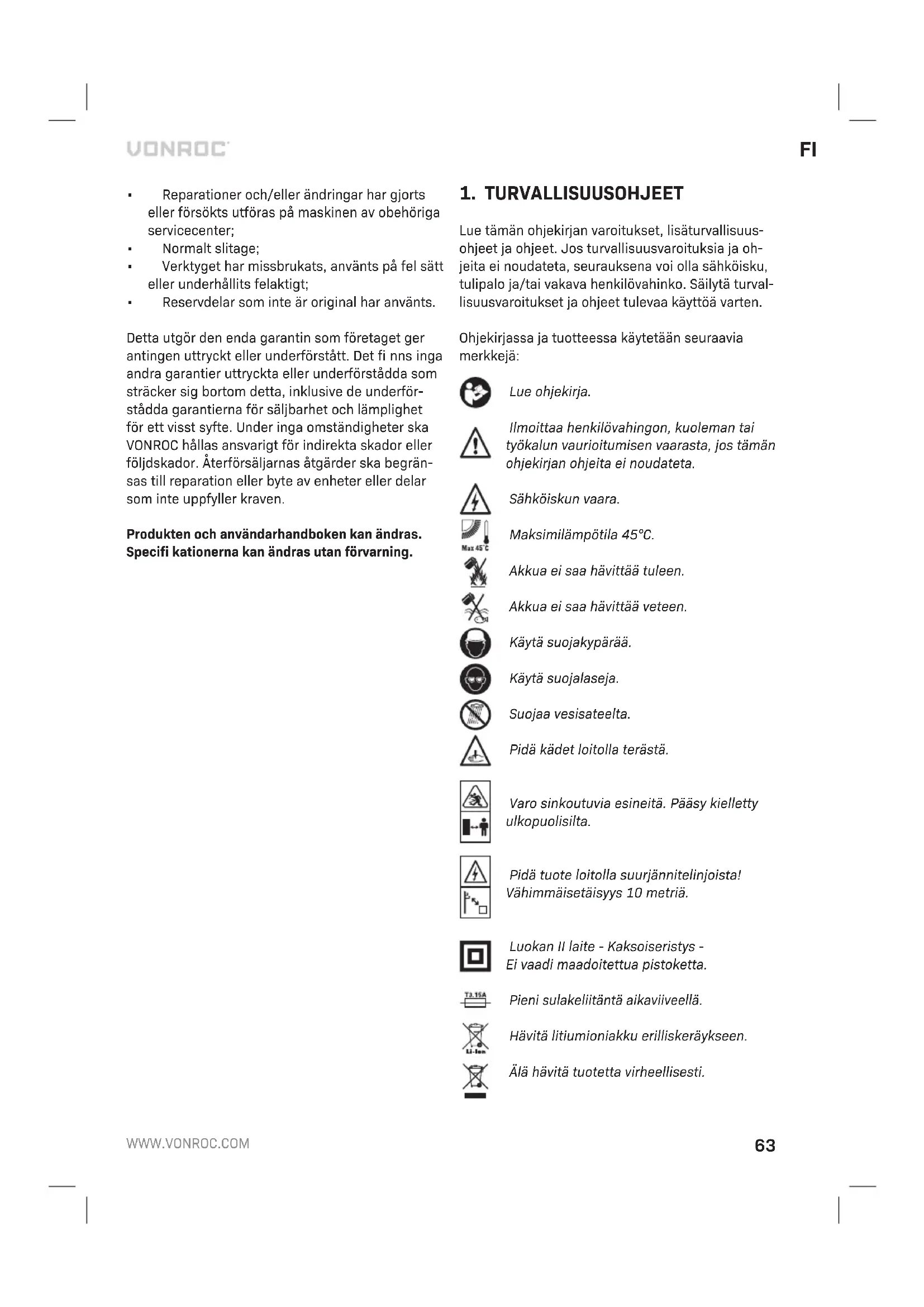

F1 Alkuperäiset ohjeet 63

1. TURVALLISUUSOHJEET

Lue tämän ohjekirjan varoitukset, lisāturvallisuusohjeet ja ohejt. Jos turvallusuusvaroituksia ja oheita ei noudateta, seurauktena voi olla sahköisku, tulipalo ja/taivakava henkilövahinko. Sälytä turvallusuusvaroitukset ja ohejt tulevaa käytöa varten.

Ohjekirjassa ja tuotteessa käytetän seuraavia merkkeja:

Lue ohjekirja.

Ilmoittaa henkilovahingon, kuoleman tai tyokalun vauroitumisen vaarasta, jos tamn ohjekirjan ohjeita ei noudateta.

Sahköiskun vaara.

Maksimilampotila 45^

Akkua ei saa havittä tuleen.

Akkua ei saa havitttveeteen.

Käytä suojakypärä.

Käytä suojalaseja.

Suojaa vesisateelta.

Pida kdet Ioitolla terastä.

Varo sinkoutuvia esineita. Pääsy kielletty ulkopuolisilta.

Pida tuote loitolla suurjannittelinoista!
Vahimmäisetäisyys 10 metria.

Luokan Il laite - Kaksoiseristys - Ei vaadi maadoitettua pistoketta.

Pieni sulakeliitätä aikaviiveellä.

Havita litiumoniakku erilliskeraykseen.

AäHVà tuotetà virheellisesti.

C

Tuote tayttä Europan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

SAHKÖTYÖKALUN YLEISET VAROITUKSET

VAROTUS! Lue kaikki turvallisuutta

koskevat varoitukset ja ohjeet. Jos
varoituksia ja ohjeita ei noudateta,
seurauksena voi olla sahköisku, tulipalo ja/
taivakava henkilövahinko.

Säilytä kaikki varoitukset ja ohjeet tulevaa käytöä varten.

Varoituksissa oleva termi "sahkotyokalu" viittaa verkkovirralla toimivaan (johdolliseen) sahkotyokaluun tai alkukayttöiseen (johdottoman) sahkotyokaluun.

1) Työalueen turvallisuus

a) Pida työalue mahdollisimman puhtaana ja varmista alueen hyvä valaistus. Onnettomuuksa voi sattua helpommin epäisiistä tai huonosti valaistulla alueella.
b) Älä käytä sähkötyokaluja rajähdysaltriissa ympäristössa, kuten syttyvien nesteiden, kaasujentai polyn lähellä. Sähkötyokalut luovat kipinoitä, jotka voivat sytyttää polyn tai hóryt.
c) Varmista, etteivat lapset tai sivulliset päse tyokalun lahelle sen ollessa käytössä. Häiriöt voivat aiheuttaa hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyokalun pistokkeiden tulee sopia pistorasian. Älä koskaan muuta pistoketta millään tavalla. Älä käytä sovitinpistokkeita maadoitetujen sähkötyokaljen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävat sähköiskun vaaraa.
b) Välta koskettamasta maadoitettuihin pintoihin (mm. putket, lampöpatterit, liedet ja jäkaappi). Sahköiskun vaara on suurempi, jos kehosi on maadoitettu.
c) Suojaa sahkotyokalut vesisateelta ja kosteudela. Jos sahkotyokaluun pääsee vettä, sahköiskun vaara on suurempi.
d) Johdon vaärinkäytto on kielletty. Alä koskaan käytä johtoa sahkötyokalun Kantamiseen, vetämseen tai irrottamseen pistorasiasta. Pida johto poissa lammösta, öljysta, terävistareunoista tai likkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävat sahköiskun vaaraa.

e) Jos sähkötyökalua käytetän ulkona, käytä ulkokäyttoön sopivaa jatkojohtoa. Käytä ulkokäyttoön sopivaa johtoa, jolloin sähköiskun vaara on pienempi.
f) Jos sahkötyokalua on kaytettvä kosteassa ympäristössä, kayta vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen kayttö vahentäa sahköiskun vaaraa.

3) Henkilokohtainen turvallisuus

a) Pysy valppaana, tarkkaile toimenpiteita ja kayta tervettä järkea sahkötyokalun kayton aikana. Alä kayta sahkötyokalua vasyneena tai alkoholin, huumausaineiden tai läkkeiden vaikutuksen alaisena. Pienikin epahuomio sahkötyokalun kayton aikana voi johtaavakavaan henkilovahinkoon.
b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Asianmukaisissa olosuheissa käytetyt suojavarusteet, kuten hengityssuoja, liukumattomat turvajalkineet, suojakypärä tai kuulonsuojaimet vähentävät henkilövahinkoja.
c) Estä tahaton käynnystyminen. Varmista, etta kytkin on off-asennossa, ennen kuin liität tyokalun virtalähteseen ja/tai akkuun, dostat tai kannat tyokalua. Onnettamuksia voi aiheutua, jos sahkötyokalua kuljetetaan sormi liipaisimellatai se liitetaan virtalähteseen kytkin pällä.
d) Poista mahdolliset saatöavaimet ennen tyokalun käynnistämsta. Jos jokin avain on jatetty kiinn sahkötyokalun liikkuvaan osaan, seurauksena voi olla henkilövahinko.
e) Älä kurkottele. Varmista aina hyvä jalansija ja tasapaino. Tämä mahdollistaa sahkötyokalun paremman hallinnan odottamattomissa tilanteissa.
f) Pukeudu asianmukaisesti. Alä käytä väljiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineeet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos laitteissa on polynpisto- ja keräysjärestelmien liitäntä, varmista niiden oikeaoppinen kytkenta ja käytto. Polynpostolaitteen käytto voi vähentä polyn aiheuttamia vaaroja.
h) Turvallisuusohjeet tulee huomioida aina, vaikka olisit tottunut kayttamaaan tyokaluja usein. Huolimattomuus voi aiheuttaa vakavia henkilovahinkoja sekunnin murto-osassa.

4) Akkutoimisen tyokalun kaytto ja hoito
a) Älä kohdista voimaa sahkötyokaluun. Käytä oikeaa sahkötyokalua käytöttarkoitukseen. Oikea sahkötyokalu suoriutuu tehtävästä paremin ja turvallisemmin suunnitellulla kiertonopeudella.
b) Älä käytä sahkötyokalua, jos virtakytkin ei kytkeydy paälle ja pois paälta. Jos sahkötyokalua ei voida hallita virtakytkimellä, vaaratilanteita voi syntyä ja se tulee korjata.
c) Irrota pistoke virtalähteestä ja/tai akku sähkötyokalusta ennen säätöjen tekemistä, lisävarusteiden vaihtamista tai sähkötyokalu-jen varastointia. Tallaiset ennaltaehkäisevat turvatoimenpiteet vahentavat sähkötyokalun tahattoman käynistymisen riskä.
d) Säilytä käytämattomät sahkötyokalut poissa lasten ulottuvilta aläkä anna sellaisten henkilöden käytä sahkötyokalua, jotka eivat tunne sahkötyokalua tai naita ohjeita. Sähkötyokalut ovat vaarallisia kouluttamattomien henkilöden käsissä.
e) Varmista sahkötyokalujen oikeaoppinen yllapito. Tarkista likkuvien osien kohdistusvirhe tai kiinnittyminen, osien rikkoutuminen ja muut olosuhtee, jotka voivat vaikuttaa sahkötyokalun toimintaan. Jos sahkötyokalu on vaurioitunut, korjauta se ennen käytö. Monet onnettomuudet johtuvat huonosti huolletuista sahkötyokaluista.
f) Varmista, etta leikkuuvälineet ovat aina teräviä ja puhtaita. Oikein huolletut leikkuuvälineet, joissa on terävät leikkuureunat, eivat tartu helposti kiinni ja niitta on helpompi hallita.
g) Käytä sahkötyokalua, lisāvarusteita ja tyokalun teria jne. näden ohjeiden mukaisesti otaen huomioon työolosuhteet ja suoritettava työ. Sähkötyokalun käytäminen muuhun kuin sen käytöttarkoitukseen voi johtaa vaaralliseen tilanteeseen.
h) Pidä kahvat ja kädensijat kuivina, puhtaina, oljytöminä ja rasvattomina. Jos Kahvat ja kädensijat ovat liukkaita, työkalua ei voida kasi-tellä turvallisesti odottamattomissa tilanteissa.

5) Akkutoimisen tyokalun kayttj haito

a) Lataa ainoastaan valmistajan märittämällä laturilla. Yhteen akkutyyppiin sopiva latur voi luoda tulipalovaaran, jos sitä käytetään toisenlaisella akulla.

b) Käytä sahkötyokaluja ainoastaan märiretyillä akailla. Muiden akkujen käytto voi aiheittaa henkilövahinkoja ja tulipalovaaran.
c) Kun akkua ei kayteta, pidä se kaukana muista metalliesineista (esim. klemmarit, kolikot, avaimet, naulat, ruuvit jne. mutt pienet metalliesineet, jotka luovat yhteyden napoen valille. Akkunapoen oikosulku voi aiheuttaa palovammoja tai tulipalon.
d) Nestettä voi tulla akusta virheellisissä olo-suhteissa. Välta koskettamasta siihen. Jos kosketat siihen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, ota tämän lisäksi yhteyttä läakärin. Akusta ulos tuleva;neste voi aiheuttaa arsytystä ja palovammoja.
e) Älä käytä akkua tai työkalua, joka on vauri-oitunut tai jota on muutetu. Vaurioituneet ja muutetur akut voivat aiheuttaa odottamonta toimintaa, mika voi johtaa tulipaloon, rajahdykeen tai henkilövahinkovaaraan.
f) Suojaa akku ja tyokalu tuleta ja kuumuudelta. Tulelle tai yli 130^ Iampotilalla altistuessa seu- rauksena voi olla rajahdys. HUOMAA: Lampotila 130^ vastaa 265^ Iampotilaa.
g) Noudata kaikki latausohjeita ja lataa akku tai tyokalu ainoastaan ohjeiden mukaisessa lampotilassa. Virheellinen tai märitetystä lampoti-lasta poikkeavassa lampotilassa lataaminen voi vaurioittaa akkua ja lisatā tulipalovaaraa.

6) Huolto
a) Anna pätevän korjaajan korjata sähkötyökalu käytäen ainoastaan samanlaisia varaosia. Täten taataan sähkötyökalun turvallisuus.
b) Vaurioituneita akkuja ei saa koskaan huoltaa.

Ainoastaan valmistaja tai valtuutettu huoltoliike saa huoltaa akkua.

PENSASLEIKKURIN TURVALLISUUSVAROI-TUKSET

a) Pidä kaikki kehonosat poissa terästa. Älä poista leikattua materiaialia tai pidä kiinni leikattavasta materiaialista, kun terät liikkuvat. Terät jatkavat liikkumista kytkimen sammuttamisen jälleen. Pienikin epahuomio pensasleikkurin käytön aikana voi johtaa vakavaan henkilövahinkoon.
b) Kanna pensasleikkuria kahvasta tera pysaytetyna ja varo kayttamastvirtakytkintä. Pensasleikkurin oikeaoppinen Kantaminen vahentaa

FI

tahattoman käynnistyksen ja terien aiheuttami-en henkilövahinkojen riskä.

c) Kun kuljetat tai sailytāt pensasleikkuria, asennaina terasuojus. Pensasleikkurin oikeaoppinen käsittely vahentä terien aiheuttamaa henkilovahinkojen riskä.
d) Kun poistat juuttunutta materiaialia tai huollat laitetta, varmista, etta kaikki virtakytkimet ovat pois pälä ja akku on poistetu tai irrotetu. Pensasleikkurin odottamaton käytto jumiuteen materiaalin poistamisen tai huollon aikana voi johtaa vakavaan henkilövahinkoon.
e) Pidā pensasleikkuria vain eristetyista tartun-tapinnoista, koska terä voi koskettaa piilossa olevia johtoja. Jos terät joutuvat kosketuksiin jännitteisen johdon kanssa, ne voivat tehdä pensasleikkurin metalliosista jännitteisenä ja aiheuttaa käytäjälle sahköiskun.
f) Pidä kaikki virtajohdot ja kaapelit poissa leikkausalueelta. Virtajohdot tai kaapelit voivat olla piilossa pensaissa, ja terä voi vahingossa katkaista ne.
g) Älä käytä pensasleikkuria huonoissa säölosuhteissa, etenkään salaman vaarassa. Tämä vahentaa salaman iskun riskiä.

PIDENNETYN PENSASLEIKKURIN TURVALLI-SUUSVAROITUKSET

a) Sähköiskun riskin vahentämiseksi alä koskaan käytä pidennettyä pensasleikkuria sahkolinjojen lahellä. Kosketus sahköjohtoen kanssa tai käytto niiden lahellä voi aiheuttaavakavan loukkaantumisen tai sahköiskun, joka voi johtaa kuolemaan.
b) Käytä aina kahta kättä käyttaessäpiidennetty pensasleikkuria. Pida pidennetty pensas-leikkuria molemmin kasin valttäaksesi hallinnan menettämisen.
c) Käytäina suojakypärä, kun käytät pidennettyā pensasleikkuria paan ylapuolella. Putoavat roskat voivat aiheuttaavakavia henkilovahinkoja.

LISÄVAROITUKSET

a) Tätä Iaitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joilla on fyysisiä, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, ellei heidän turvallisuudestaan vastuussa oleva henkilö ohjaa tai valvo heita laitteen käytössä. Lapsia on valvottava, jotta he eivat leikkisi laitteella.

b) Pida laitteesta aina lujasti molemmin käsin kaytö n aikana ja varmista tukeva asento. Sahkötyokalua voidaan ohjata turballisemmin molemmin käsin.
c) Varmista aina, etta kaikki kahvat ja suojukset on asennettu laitteen kayton aikana. Alä koskaan yritä kayttäa laitetta, josta puuttuu osia tai johon on tehty luvattomia muutoksia.
d) Voitele leikkuuterä aina suojasuihkeella ennen kaytöä.
e) Odota aina, etta kone on pysahtynyt kokonaan ennen sen asettamista alas.
f) Muiden henkiloiden ja eläinten tulee pysya vāhintaan 3 metrin etaisyydella laitetta kaytettä-essä. Käytäja on vastuussa työalueella olevista sivullisista.
g) Äla koskaan tartu pensasleikkurin terään.
h) Lapset tai henkilot, jotka eivat tunne naita ohjeita, eivat saa kayttä pensasleikkuria.

Paikalliset märäykset voivat rajoittaa käytäjän ikä.

i) Älä koskaan leikkaa pensasaitaa, kun lähellä on ihmisä, erityisesti lapsia tai lemmikkejä.
j) Käytäja on vastuussa onnettouuksista tai henkilö- ja omaisuusvahinkojen vaarasta.
k) Älä käytä pensasleikkuria avojaloin tai avoimilla sandaaleilla, käytä aina suljettuja jalkineita ja pitkiä housuja. Suosittelemme kestävien kasi- niden, liukumattomien jalkineiden ja suojalasi-en käyttoa. Alä käytä lóysiä vaatteita tai koruja, jotka voivat tarttua likkuviin osin.
1) Tarkasta huolellisesti alue, jossa pensasleikkuria aiotaan kayttä ja poista alueelta kaikkjohdot ja muut vieraat esineet.
m) Tarkista ennen käytöä terät, teräpultit ja leikkurikokoonpano kulumien ja vaurioiden varalta. Älä käytä laitetta,Jos leikkuulaite on vaurioitu-nut tai kulunut liikaa.
n) Pensasleikkuri on osattava pysayttaa nopeasti hatatilanteessa.
o) Leikkaa pensas vain paivänvalossa tai hyvässä keinovalossa.
p) Älä koskaan käytä pensasleikkuria vialisilla suojuksilla tai ilman suojusta.
q) Alä koskaan pidä pensasleikkuria suojuksista.
r) Kun käytāt pensasleikkuria, varmista aina hyvä jalansija ja tasapaino.
s) Ole aina tietoinen ymparistostasi ja pysy valppaana mahdollisista vaaroista, joita et ehka kuule pensasleikkuria kayttaaessasi.

t) Pidä kaikki mutterit, pultit ja ruuvit kireälla varmistaaksesi, etta pensasleikkuri on aina turvallissessa käytökunnossa.
u) Pensasleikkuria tulee sailyttä kuiivassa, korkealla tai lukitussa paikassa poissa lasten ulottuvila.
v) Vaihda kuluneet tai vauroituneet osat turvallisuuden takaamiseksi.
w) Alä yritä korjata laitetta, ellei sinulla ole siihen patevyytta.
x) Pida laitteesta tukevasti molemmin kasin.

AKUN TURVALLISUUSVAROITUKSET

a) Alä avaa akkua. Oikosulun vaara.
b) Suojaa akku lammoltä (esim. jatkuvalta aurin-gonvalolta), tulelta, vedeltä sekä kosteudelta. Rajahdysvaara.
c) Jos akku vauroituu tai sitä käytetän virheellisesti, siitä voi päästa hóryä. Tuuleta alue ja ota yhteyttä läkärin, mikali valituksia ilmenee. Höyrt voivat aiheuttaa arsytysta hengitystieihin.
d) Käytä akkua ainoastaan Vonroc-tuotteen kansa. Täten akku suojataan vaaralliselta ylikuormitukselta.
e) Teravat kohtet (esim. naulat tai ruuvimeisse-lit) tai ulkoiset iskuvoimat voivat vahingoittaa akkua. Seurauksena voi olla oikosulku ja akku voi palaa, rajähtä tai ylikuumentua tai siita voi päästa savua.

LATURIN TURVALLISUUSVAROITUKSET Käytötkoitus

Lataa laturilla vain CD801AA- ja CD803AA-typpisia
ladattavia akkuja. Muut alkutyypit voivat puhjeta ja
aiheuttaa henkilo- ja omaisuusvahinkoja.

a) Laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) kaytettäväksi, joilla on fyvisiä, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, ellei heita ohjata tai valvota.
b) Lapsia on valvottava, jotta he eivat leikkisi laitteella.
c) Ei-ladattavia akkuja ei saa ladata!
d) Akut tulee asettaa hyvin tuuletetulle alueelle lataamisen aikana!

Sahkoturvallisuus

Tarkista aina, etta virtalähteen jannite
vastaa arvokilvessä olevaa jannitettä.

• Älä käytä laitetta, jos virtajohto tai verkkopistoke on vauroitunut.
  Käytä vain jatkojohtoja, jotka sopivat laitteen teholuokitukseen ja joiden paksuus on vähintään 1,5mm^2 . Jos käytät jatkokaapelin kelaa, rullaa kaepeli aina kokonaan auki.

2. LAITTEEN TIEDOT

Käytötarkoitus

Tämä laite on tarkoitettu kotikaytöön, pensasaito-jen ja pensaiden leikkaaamiseen ja leikkaamiseen korkealla korkeudella käytäjan ollessa maassa. Sitä ei ole tarkoitettu käytettavaksi tikkailla tai portailla. Laitetta ei ole tarkoitettu leikkaaaman ruhooa, eika sitä voi käyttaa ruhonleikkurina. Tätä laitetta ei ole tarkoitettu kaupalliseen tai teolliseen käyttoön.

TEKNISET TIEDOT

Tämä ohjekirja on laadittu eri sarjoille/ tuotenumeroille. Tarkista sarjasi oikea kokoonpano ja sisälto vastaavan tuotenumeron mukaan alla olevista teknisistä tiedoista.

Mallinro	Sisältaa akut	Sisältaa laturit
HT503DC	-	-
S_HT503DC	CD801AA CD802AA
S2_HT503DC	2 × CD801AA	CD802AA
S3_HT503DC	CD803AA CD802AA

Laitteen tiedot
Jännite	20 V ---
Iskutaajuus kuormittamat- tomana	1200/min
Terän pituus	36 cm
Hammasyväli	23 mm
Pituuden säätö	200-260 cm
Äänenpainetaso (LpA) 77,9 dB, k = 3 dB
Äänitehotaso (LWA)	87,8 dB, k = 3 dB
Taattu LWA	91 dB

FI

Tärinä etukahva ah = 2,55 m/s	2
	takakahva ah = 2,48 m/s2
	K = 1,5 m/s2
Paino 2,3 kg

Mallinro CD801AA
Akkutyyppi Litiumioni
Jännite 20 V	- - -
Kapasiteetti 2,0 Ah
Suositeltu laturi CD802AA
Paino	0,3

Mallinro CD802AA
Laturin tulo 220-240 V, 50 Hz 0,4 A
Laturin lähtö 21 V	2,5 A
Latausaika 2 Ah akku 60 minuuttia
Latausaika 4 Ah akku 120 minuuttia
Suositellut akut CD801AA, CD803AA
Paino 0,36 kg

Mallinro CD803AA
Akkutyyppi	Lithiumioni
Jännite 20 V	- - -
Kapasiteetti 4,0 Ah
Suositeltu laturi CD802AA
Paino 0,65 kg

Käytä ainoastaan seuraavia VONROC VPOWER 20 V -akkualustan akkuja. Muiden akkujen käytto voi aiheuttaavakavia henkilövahinkoja tai vaurioittaa laitetta.

CD801AA 20V,2Ah Lithiumioni

CD803AA 20V,4Ah Lithiumioni

Nämä akut voidaan ladata seuraavalla laturilla.

CD802AA Pikalaturi

VONROC VPOWER 20 V -akkualustan akut sopivat kaikkin VONROC VPOWER 20 V -akkualustan tyokaluihin.

KUVAUS

Tekstin numerot viittaavat

1. Pensasleikkurin paa
2. Pään saatopainike
3. Paan lukitusrengas
4. Pensasleikkurin tera
5. Kahvan lukitusvipu
6. Virtakytkin
7. Teleskooppikahva
8. Virtaliitin
9. Olkahihna
10. Sulkurengas
11. Suojaholkki
12. Akku
13. Akkulaturi
14. Akgun vapautuspainike
15. Akun LED-merkkivalojen painike
16. Akun LED-merkkivalot
17. Laturin LED-merkkivalot

3. KOKOAMINEN

Ennen kuin teet sahkotyokaluun liittyvi tōitā (huolto, tyokalun vaihto, kokoaminen), poista akku sahkotyokalusta.

Akku tulee ladata ennen ensimmäistä käyttokertaa.

Akun asentaminen laitteeseen (kuva B-1)

Varmista, etta akku on ulkoisesti puhdas ja kuiva ennen sen liittamista laturiin tai laitteeseen.

1. Aseta akku (12) laitteen kantaan kuvan B-1 mukaisesti.
2. Paina akkua syvemmälle, kunnes se napsahtaa paikoilteen.

Akun poistaminen laitteesta (kuva B-1)

1. Paina akun vapautuspainiketta (14).
2. Vedä akku pois laitteesta kuvan B-1 mukaisesti.

Akun lataustason tarkistaminen (kuva B-2)

Tarkista akun lataustila painamalla akun painiketta (15) lyhyesti.
- Akussa on 3 merkkivaloa, jotka osoittavat lataustason. Mitä enemmän merkkivaloja palaa, sitä enemmän akussa on virtaa jäljellä.
Kun merkkivalot ovat sammuneet, akku on tyhjä ja se tulee ladata valittomästi.

Akun lataaminen laturilla (kuva B-2)

1. Poista akku (12) laitteesta.

2. Kännä akku (12) ylosalaisin ja liu'uta se laturiin (13) kuvan B-2 mukaisesti.

3. Paina akkua, kunnes se on kokonaan asennus-aukossa.
4. Liitä laturin pistoke sahköverkkoon ja odota hetki. Laturin LED-merkkivalot (17) syttyvat ja osoittavat laturin tilan.

Laturissa on kaksi LED-merkkivaloa (17), jotka osoittavat latauksen tilan:

Punainen LED-tila	Vihreä LED-tila Laturin tila
Pois Pois Ei virtaa
Pois Päällä		Valmiustila: - Akkua ei ole asetettu paikoilleen, tai - Akku paikoillaan, mutta sen lataus on päättynyt
Päällä Pois		Akun lataus käyn-nissä

Akun 2 Ah tayteen lataaminen voi kestä jopa 60 minuuttia.
Akun 4 Ah tayteen lataaminen voi kestä jopa 120 minuuttia.

Kun akku on ladattu tayteen, poista laturin pistoke sahkoverkosta ja irrota akku laturista.

Kun laitetta ei kayteta pitkäan aikaan, akku kannattaa varastoida ladattuna.

Tyokalun kokoaminen (kuvat C, D)

Kiinnitta olkahihna (9) kahvan (7) lenkkiin sulku- renkaalla (10).
Vapauta paan lukitusrengas (3) kiertamalla sitavastapäivän. Alpa oista rengasta kokonaanpäästa.
Asenna pensasleikkurin pää (1) teleskooppikahvaan (7) tyontämällä virtaliitin (8) paähän.
- Jos liiintä (8) ei ole asetetu kunnolla paikal-teen, sahkoliitanta ei valttamatta ole mahdollinen eikä tyokalu toimi. Varmista, etta virtaliitin on työnnetty kokonaan pensasleikkurin päähan. Kahvan ruuvin (18) tulee peittaa trimmeripäälla (1) ja lukitusrenkaalla (3).
Kiinnita pensasleikkuripaa (1) kiertamalla lukitusrengasta (3) myotapaivaa

! Alä koskaan kiinnitä vyöta vinosti olkapään ja rinnan yli, vaan aseta se yhdelle olkapäalle. Nain voit nopeasti poistaa tyokalun kehostasi vaaratilanteessa.

Teleskooppikorkeuden saatäminen (kuvat E-1, E-2)

• Avaa vipu (5) vapauttaaksesi teleskooppikahvan (7).
  Vedä teleskooppikahva (7) ulos ja sisään haluttuun pituuteen.
  Kiinnitta teleskooppikahva lukitsemalla vipu (5).

Käntyvän pensasleikkurin pään saatäminen (kuvat F-1, F-2)

Paina painiketta (2) pensasleikkuripaan (1) sivussa.
Säddä pää haluttuun asentoon.
Vapauta painike (2) ja varmista, etta pää on lukittunut paikalleen.

4. KÄYTTÖ

Ennen käytöä (kuva G)

Irrota ter'an suojus (11) ja voitele terat (4).

Kytkeminen pälle ja pois paälta

Pidä pensasleikkurista aina kiinni molemmin käsin. Aseta toinen käsie teleskooppikahvalle (7) ja toinen käsitakakahvalle lahellä virtakytkintä. Käytä laitetta pitamällä virtakytkintä (6) painettuna. Kun virtakytkin vapautetaan, laite pysähtyy automaattisesti.

Käytön jälkeen

Pyyhi lika ja roskat terista (4) harjalla tai liinalla. Voitele terat, aseta terasuojus (11) ja irrota akku (12) ennen laitteen varastointia.

5. YLLAPITO

Sammuta laite ja irrota akku laitteesta aina.
enne npuhdistusta ja houltoa.

Puhdista laitteen ulkokuoret saannollisesti pehmeallä liinalla, mieluiten jokaisen kayttokerran jälkeen. Varmista, etta tuuletusaukoissa ei ole polyä tai likaa. Poista vaikeat tahrat kayttamälla saippuvaahtoon kostutettua pehmea liinaa. Alä kaytaliuottimia, kuten bensiini, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat synteettisäkomponentteja.

Leikkuuterä

• Käytä aina suojakäsineitä käsitetlessäti tai puhdistaessasi leikkuuterä.
• Puhdista leikkuuterä ja suihkuta siinen suojaöljyä jokaisen kayton jälkeen. Suosittelemme voitelemaan leikkuuterän suojaöjyllä säännöllisin valiajoin pitkien tyojaksojen aikana.
• Tarkista leikkuuterän kunto silmämääraisesti.
  Tarkista,ettäruuvitovattiukastikiinniteräpalkissa.

tottarkoitukseen. VONROC ei missaan tapauksessa ota vastuuta satunnaisista tai seuraamuktellisista vahingoista. Jalleenmyyjien korjaavat toimet rajoittuvat niiden yksikoiden tai osien korjaamiseen tai vahtamiseen, jotka eivat ole vaatimustemukaisia.

Tuotteeseen ja ohjekirjaan voidaan tehdä mutoksia. Teknisin tietaihin voidaan tehdä mutoksia ilmoituksetta.

Sailyttäminen

Pensasleikkuri tulee sailyttä turvallissessa, kui-vassa paikassa, poissa lasten ulottuvilta. Ala aseta muita esineita sen pälle.

YMPÄRISTÖ

lliset ja/tai havitetyt sahkö- ja elektronis- set laitteet tulee vieda asianmukaisiin erilliskerayksiin.

Vain EU-maat

Alä havitta sahkötyokaluja kotitialousjätteen mukana. Sāhkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EY ja vastaavien kansallisten lakien mukaisesti sahkötyokalut tulee havittä erilliskerayksessä ja ymparistöystvälliseti niiden käyttoän paatyttyä.

TAKUU

VONROC-tuotteet on kehitetty korkeimpien lautustandardien mukaan ja ne sisaltavat materiaali- ja valmistusviat kattavan takuun, joka on voimassa lain mukaan maaritetyn ajan alkuperaisesta ostopäivamärastä lahtien. Mikäli tuotteessa ilmenee materiaali- ja/tai valmistusvikjo tämän aikajakson aikana, ota yhteyttä suoraan VONROC-yhtioon.

Tämä takuu ei kata seuraavia olosuheita:

Valtuuttamattomat huoltopalvelut ovat tehneetai yrittaneet tehdä tuotteeseen korjauksia.
Normaali koluminen.
Tyokalua on vaarinkaytety, kaytety tai yllapidetty virheellisesti.
- Tuotteessa on käytetty muita kuin alkuperäisia varaosia.

Yhtö myontä yksinomaan tämän takuun. Muita suoria tai välillisi takuta ei myönnetä tämän takuun lisäksi, mukaan lukien välilliset takuut koskien kaupattavuutta ja sopivuutta tiettyyn käyt

1. SIKKERHETSANVISNINGER
