BEDIENUNGSANLEITUNG S_HT503DC Vonroc

Übersetzung Der Originalbetriebsanleitung 13

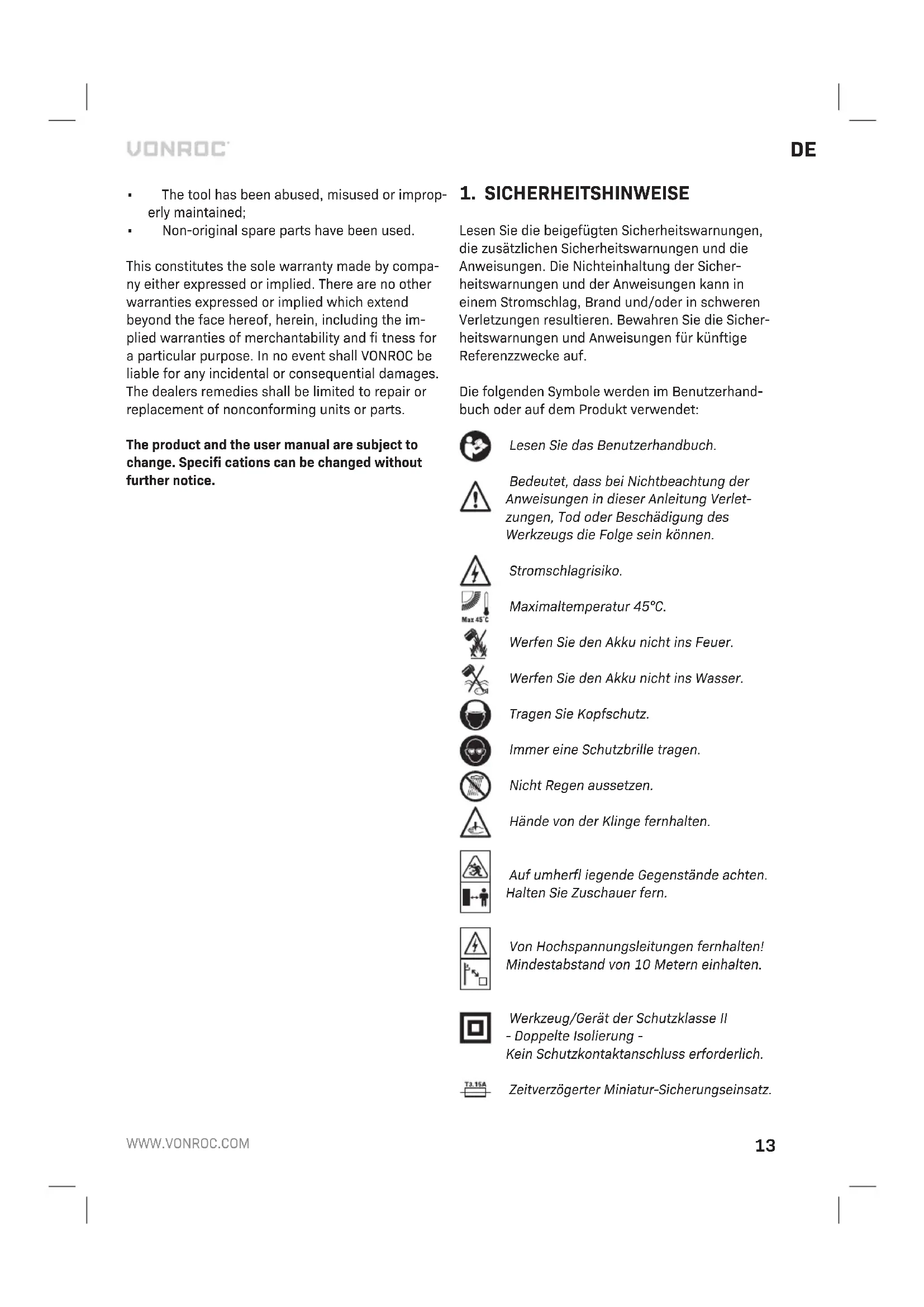

1. SICHERHEITSHINWEISE

Lesen Sie die beigefügten Sicherheitswarnungen, die zusätzlichen Sicherheitswarnungen und die Anweisungen. Die Nichteinhaltung der Sicher- heitswarnungen und der Anweisungen kann in einem Stromschlag, Brand und/oder in schweren Verletzungen resultieren. Bewahren Sie die Sicher- heitswarnungen und Anweisungen für künftige Referenzzwecke auf. Die folgenden Symbole werden im Benutzerhand- buch oder auf dem Produkt verwendet: Lesen Sie das Benutzerhandbuch. Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verlet- zungen, Tod oder Beschädigung des Werkzeugs die Folge sein können. Stromschlagrisiko. Maximaltemperatur 45°C. Werfen Sie den Akku nicht ins Feuer. Werfen Sie den Akku nicht ins Wasser. Tragen Sie Kopfschutz. Immer eine Schutzbrille tragen. Nicht Regen aussetzen. Hände von der Klinge fernhalten. Auf umherfl iegende Gegenstände achten. Halten Sie Zuschauer fern. Von Hochspannungsleitungen fernhalten! Mindestabstand von 10 Metern einhalten. Werkzeug/Gerät der Schutzklasse II - Doppelte Isolierung - Kein Schutzkontaktanschluss erforderlich. Zeitverzögerter Miniatur-Sicherungseinsatz.14

Li-Ionen-Akkus müssen separat entsorgt werden. Das Produkt nicht in ungeeigneten Behältern entsorgen. Das Produkt entspricht den geltenden Sicherheitsstandards in den europäischen Richtlinien.

ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE WARNUNG! Beachten Sie alle Sicherheits- warnungen und Anweisungen. Die Nichtbeachtung der Warnungen und Anweisungen kann in einem Stromschlag, Brand und/oder in schweren Verletzungen resultieren. Bewahren Sie die Warnungen und Anweisungen für künftige Referenzzwecke auf. Der Begriff „Elektrowerkzeug“ in den Warnhinwei- sen bezieht sich auf ein netzbetriebenes (kabelge- bundenes) oder auf ein akkubetriebenes (kabel- loses) Elektrowerkzeug.

1) Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unübersichtliche oder dunkle Be- reiche führen eher zu Unfällen. b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, z.B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzün- den können. c) Halten Sie Kinder und Umstehende fern, wäh- rend Sie Elektrogeräte benutzen. Ablenkungen können zum Verlust der Kontrolle führen.

2) Elektrische Sicherheit

a) Die Stecker von Elektrowerkzeugen müssen zur Steckdose passen. Den Stecker niemals modifi zieren. Verwenden Sie bei geerdeten Elektrowerkzeugen keine Adapterstecker. Nicht modifi zierte Stecker und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen, wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist. c) Setzen Sie Elektrowerkzeuge keinem Regen oder feuchten Bedingungen aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich die Gefahr eines Stromschlags. d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Herausziehen des Steckers des Elektrowerk- zeugs. Halten Sie das Kabel vor Wärme, Öl, spit- zen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien betrei- ben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwen- dung eines für den Außeneinsatz geeigneten Kabels verringert das Risiko eines Strom- schlags. f) Wenn der Betrieb eines Elektrowerkzeugs in einer feuchten Umgebung unvermeidlich ist, verwenden Sie eine durch einen Fehlerstrom- schutzschalter geschützte Stromversorgung. Die Verwendung eines Fehlerstromschutzschal- ters senkt das Stromschlagrisiko.

3) Sicherheit von Personen

Bleiben Sie beim Umgang mit einem Elektro- werkzeug aufmerksam, achten Sie auf das, was Sie tun, und benutzen Sie Ihren gesunden Menschenverstand. Benutzen Sie Elektroge- räte nicht, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamen- ten stehen. Ein Moment der Unachtsamkeit während des Betriebs eines Elektrowerkzeugs kann zu schwerwiegenden Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung. Immer eine Schutzbrille tragen. Schutzausrü- stungen wie Staubmaske, rutschfeste Sicher- heitsschuhe, Schutzhelm oder Gehörschutz, die unter entsprechenden Bedingungen verwendet werden, verringern die Zahl der Verletzungen.

Unbeabsichtigtes Starten verhindern. Vergewis- sern Sie sich, dass der Schalter ausgeschaltet ist, bevor Sie das Gerät an die Stromquelle und/ oder den Akku anschließen, es in die Hand nehmen oder tragen. Das Tragen von Elektro- werkzeugen mit dem Finger auf dem Schalter oder das Einschalten von Elektrowerkzeugen, bei denen der Schalter eingeschaltet ist, lädt zu Unfällen ein. d) Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oderDE

Schraubenschlüssel. Ein Einstellschlüssel oder Schraubenschlüssel, der an einem rotierenden Teil des Elektrowerkzeugs verbleibt, kann zu Verletzungen führen. e) Keine anormale Arbeitshaltung einnehmen. Achten Sie jederzeit auf festen Stand und Ihr Gleichgewicht. Das ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen. f) Angemessene Kleidung tragen. Tragen Sie keine locker sitzende Kleidung oder Schmuck. Haare, Kleidung und Handschuhe von be- weglichen Teilen fernhalten. Locker sitzende Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen. g) Wenn Anschlüsse für Vorrichtungen zum Absaugen und Sammeln von Staub vorhanden sind, stellen Sie sicher, dass diese angebracht und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugvorrichtung kann staubbedingte Gefahren verringern.

Achten Sie darauf, nicht durch häufi gen Ge- brauch von Werkzeugen nachlässig zu werden und die Prinzipien zum sicheren Umgang mit den Werkzeugen zu ignorieren. Eine unachtsame Handlung kann innerhalb von Sekundenbruchtei- len schwere Verletzungen verursachen.

4) Verwendung und Pfl ege von Elektrowerkzeu-

gen a) Wenden Sie keine übermäßige Kraft auf das Elektrowerkzeug an. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer mit der Geschwindigkeit, für die es konzipiert wurde. b) Verwenden Sie das Elektrowerkzeug nicht, wenn es nicht am Schalter ein- und ausge- schaltet werden kann. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, stellt eine Gefahr dar und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose bzw. trennen Sie den Akku-Pack vom Elektrowerk- zeug, bevor Sie irgendwelche Einstellungen vornehmen, Zubehörteile austauschen oder Elektrowerkzeuge aufbewahren. Diese vorbeu- genden Sicherheitsmaßnahmen verringern das Risiko einer unbeabsichtigten Inbetriebnahme des Elektrowerkzeugs. d) Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und erlauben Sie Personen, die mit dem Elektro- werkzeug oder dieser Anleitung nicht vertraut sind, nicht, das Elektrowerkzeug zu bedienen. Elektrowerkzeuge stellen in den Händen von ungeschulten Benutzern eine Gefahr dar. e) Pfl egen Sie Elektrowerkzeuge. Prüfen Sie auf Fehlausrichtung oder Blockierung beweglicher Teile, Brüche von Teilen sowie auf alle anderen Bedingungen, die den Betrieb des Elektro- werkzeugs beeinträchtigen können. Bei einer Beschädigung lassen Sie das Elektrowerkzeug vor dem weiteren Gebrauch reparieren. Viele Unfälle werden durch schlecht gepfl egte Elek- trowerkzeuge verursacht.

Halten Sie die Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerk- zeuge mit scharfen Schneidkanten verklemmen sich seltener und sind leichter zu kontrollieren. g) Verwenden Sie das Elektrowerkzeug, das Zube- hör und die Bits usw. gemäß dieser Anleitung und unter Berücksichtigung der Bedingungen und der vorgesehenen Arbeiten. Die Verwen- dung des Elektrowerkzeugs für andere als die vorgesehenen Tätigkeiten kann zu einer gefähr- lichen Situation führen. h) Halten Sie Griffe und Greiffl ächen immer trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greiffl ächen verhindern in unerwarteten Situationen den sicheren Umgang mit dem Werkzeug und die richtige Kontrolle darüber.

5) Verwendung und Pfl ege von Akkus

a) Laden Sie den Akku nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akkutyp eine Brandgefahr darstellen. b) Verwenden Sie Elektrowerkzeuge nur mit den speziell dafür vorgesehenen Akkus. Bei Ver- wendung anderer Akkus besteht Verletzungs- und Brandgefahr.

Wenn der Akku nicht in Gebrauch ist, halten Sie ihn von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallobjekten fern, die einen Kontakt zwischen den Anschlüs- sen herstellen können. Das Kurzschließen von16

Batterieanschlüssen kann zu Verbrennungen oder einem Brand führen.

Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie den Kontakt damit. Bei versehentlichem Kontakt gut mit Wasser abspülen. Wenn die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen. e) Verwenden Sie keinesfalls Akkus und Werk- zeuge, die beschädigt oder verändert wurden. Beschädigte oder veränderte Akkus können ein unvorhersehbares Verhalten zeigen, das zu Feuer, Explosionen oder Verletzungsgefahren führt.

Setzen Sie Akkus oder Werkzeuge keinem Feuer oder übermäßigen Temperaturen aus. Feuer oder Temperaturen über 130 °C können zu Explosionen führen. HINWEIS: Die Temperatu- rangabe „130 °C“ kann durch die Temperaturan- gabe „265 °F“ ersetzt werden.

Beachten Sie alle Hinweise zum Aufl aden und laden Sie Akkus oder Werkzeuge nicht außer- halb der in der Anleitung angegebenen Tempe- raturbereiche auf. Unsachgemäßes Aufl aden oder Aufl aden bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku schädi- gen und die Brandgefahr erhöhen.

a) Lassen Sie Ihr Elektrowerkzeug von einer qua- lifi zierten Fachwerkstatt warten, die nur iden- tische Ersatzteile verwendet. So wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs gewahrt bleibt.

Beschädigte Akkus dürfen keinesfalls gewartet werden. Die Wartung von Akkus darf nur vom Hersteller oder von Vertragswerkstätten durch- geführt werden.

SICHERHEITSHINWEISE FÜR HECKENSCHE

REN a) Sämtliche Körperteile von der Klinge fernhal- ten. Kein geschnittenes Material entfernen und das zu schneidende Material nicht festhalten, wenn sich die Klingen bewegen. Die Klingen bewegen sich nach dem Abschalten des Geräts noch kurze Zeit weiter. Ein Moment der Unacht- samkeit während des Betriebs der Hecken- schere kann zu schwerwiegenden Verletzungen führen. b) Transportieren Sie die Heckenschere nur bei ausgeschalteter Klinge und berühren Sie beim Transportieren keinen der Schalter. Das richtige Transportieren verringert das Risiko eines unbe- absichtigten Einschaltens und daraus folgender Verletzungen durch die Klingen. c) Bei Transport oder Lagerung der Heckenschere immer die Klingenschutzabdeckung anbringen. Der richtige Umgang mit der Heckenschere verringert das Risiko von Verletzungen durch die Klingen. d) Schalten Sie das Gerät vollständig aus und zie- hen Sie das Stromkabel aus der Steckdose, be- vor Sie feststeckendes Material beseitigen oder das Gerät warten. Eine unerwartete Betätigung der Heckenschere während der Beseitigung von feststeckendem Material oder der Wartung kann zu schweren Verletzungen führen. e) Halten Sie die Heckenschere an den isolierten Grifffl ächen, da die Klinge versteckte Leitungen oder ihr eigenes Kabel berühren könnte. Der Kontakt der Klinge mit einer spannungsführen- den Leitung kann metallene Teile der Hecken- schere unter Spannung setzen und zu einem elektrischen Schlag führen. f) Halten Sie alle Stromkabel und andere Kabel aus dem Schneidbereich fern. Stromkabel und andere Kabel können in Hecken oder Ge- büschen versteckt sein und unbeabsichtigt von der Klinge durchtrennt werden. g) Verwenden Sie die Heckenschere nicht bei schlechten Wetterbedingungen, insbesondere wenn Gewittergefahr besteht. Dadurch verrin- gert sich die Gefahr eines Blitzeinschlags.

SICHERHEITSHINWEISE FÜR TELESKOP

HECKENSCHEREN a) Zur Verringerung der Gefahr eines Strom- schlags verwenden Sie die Teleskop-Hecken- schere niemals in der Nähe von Stromleitungen. Der Kontakt mit Stromleitungen oder die Verwendung in deren Nähe kann zu schweren oder tödlichen Stromschlägen führen. b) Bedienen Sie die Teleskop-Heckenschere immer mit beiden Händen. Halten Sie die Teleskop-Heckenschere mit beiden Händen fest, um einen Kontrollverlust zu vermeiden. c) Tragen Sie immer einen Kopfschutz, wenn Sie die Teleskop-Heckenschere über KopfDE

verwenden. Herabfallendes Schnittgut kann zu schweren Verletzungen führen.

ZUSÄTZLICHE SICHERHEITSHINWEISE

a) Dieses Werkzeug ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen vorgese- hen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichti- gt oder in die Verwendung des Geräts eingewie- sen. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. b) Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für ei- nen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt. c) Immer sicherstellen, dass alle Griffe und Schutzvorrichtungen bei Gebrauch des Werk- zeugs richtig befestigt sind. Versuchen Sie niemals, ein unvollständiges Werkzeug oder ein Werkzeug mit einer nicht genehmigten Verände- rung zu benutzen. d) Schmieren Sie die Schneidklinge vor Gebrauch immer mit Schutzspray. e) Warten Sie immer, bis das Gerät vollständig zum Stillstand gekommen ist, bevor Sie sie ablegen. f) Andere Personen und Tiere sollten während der Verwendung des Werkzeugs einen Abstand von mindestens 3Metern einhalten. Der Bediener ist für im Arbeitsbereich anwesende Personen verantwortlich. g) Greifen Sie niemals die Klinge der Heckensche- re. h) Kinder oder Personen, die mit dieser Anleitung nicht vertraut sind, dürfen die Heckenschere nicht verwenden. Örtliche Vorschriften können das Alter des Betreibers einschränken.

i) Keinesfalls eine Hecke schneiden, wenn Men-

schen, insbesondere Kinder oder Haustiere, in der Nähe sind. j) Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die für andere Menschen oder deren Eigentum auftreten. k) Verwenden Sie die Heckenschere nicht barfuß oder mit offenen Sandalen, sondern tragen Sie stets festes Schuhwerk und lange Hosen. Das Tragen von festen Handschuhen, rutsch- festem Schuhwerk und einer Schutzbrille wird ebenfalls empfohlen. Tragen Sie keine weiten Kleidungstücke oder Schmuckstücke, die sich in beweglichen Teilen verfangen könnten. l) Untersuchen Sie den Bereich, in dem die He- ckenschere eingesetzt werden soll, gründlich und entfernen Sie alle Drähte und andere Fremdkörper. m) Prüfen Sie vor dem Einsatz die Schneidklinge, die Klingenbolzen und die gesamte Klingenbau- gruppe auf Abnutzung oder Schäden. Arbeiten Sie nicht mit einem beschädigten oder übermä- ßig abgenutzten Schneidgerät. n) Informieren Sie sich darüber, wie Sie die He- ckenschere im Notfall schnell anhalten können. o) Schneiden Sie Hecken nur bei Tageslicht oder bei guter künstlicher Beleuchtung. p) Betreiben Sie die Heckenschere niemals mit defekten oder fehlenden Schutzvorrichtungen. q) Halten Sie die Heckenschere niemals an der Schutzvorrichtung fest. r) Achten Sie bei der Arbeit mit der Heckenschere jederzeit auf festen Stand und Ihr Gleichge- wicht. s) Achten Sie stets auf Ihre Umgebung und auf möglicherweise auftretende Gefahren, die Sie während des Betriebs der Heckenschere nicht hören können. t) Alle Muttern, Bolzen und Schrauben festge- zogen halten, um sicherzustellen, dass die Heckenschere immer in einem arbeitssicheren Zustand ist. u) Die Heckenschere sollte an einem trockenen, hochgelegenen oder verschlossenen Ort außer- halb der Reichweite von Kindern aufbewahrt werden.

v) Verschlissene oder beschädigte Teile aus

Sicherheitsgründen austauschen. w) Versuchen Sie nicht, das Gerät zu reparieren, wenn Sie dafür nicht qualifi ziert sind.

x) Halten Sie das Gerät gut mit beiden Händen

SICHERHEITSHINWEISE FÜR AKKUS

a) Akku nicht öffnen. Gefahr eines Kurzschlusses. b) Schützen Sie den Akku vor Hitze, zum Beispiel vor andauerndem intensiven Sonnenlicht, sowie vor Feuer, Wasser und Feuchtigkeit. Explosionsgefahr. c) Bei Beschädigung und unsachgemäßer Ver- wendung des Akkus können Dämpfe freigesetzt18

werden. Lüften Sie den Bereich und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. d) Verwenden Sie den Akku nur in Verbindung mit Ihrem Vonroc-Produkt. Nur dadurch wird der Akku vor gefährlicher Überladung geschützt. e) Der Akku kann durch spitze Gegenstände wie Nägel oder Schraubendreher oder durch äußere Krafteinwirkung beschädigt werden. Es kann ein interner Kurzschluss auftreten und der Akku kann brennen, rauchen, explodieren oder über- hitzen.

SICHERHEITSHINWEISE FÜR LADEGERÄTE

Verwendungszweck Laden Sie mit dem Ladegerät nur wiederaufl adbare Akkus vom Typ CD801AA und CD803AA auf. Andere Akkutypen können platzen und Verletzungen und Schäden verursachen. a) Das Gerät darf nicht von Personen (einschließ- lich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wis- sen verwendet werden, es sei denn, sie werden dabei beaufsichtigt oder sie wurden in die Verwendung des Geräts eingewiesen. b) Es ist darauf zu achten, dass Kinder nicht mit dem Gerät spielen. c) Laden Sie keine nicht aufl adbaren Batterien auf! d) Während des Ladevorgangs müssen sich die Akkus in einem gut belüfteten Bereich befi n- den! Elektrische Sicherheit Immer prüfen, dass die Spannung der Stromversorgung der Spannung auf dem Typenschild entspricht.

• Das Gerät nicht verwenden, wenn das Netzka- bel oder der Netzstecker beschädigt ist.

Nur Verlängerungskabel verwenden, die für die Leistungswerte des Geräts geeignet sind und eine Mindestdicke von 1,5 mm

aufweisen. Bei Verwendung eines Verlängerungskabels auf einer Kabeltrommel muss das Kabel immer komplett abgewickelt werden.

Verwendungszweck Das Gerät ist für den privaten Gebrauch zum Schneiden und Trimmen von hohen Hecken und Sträuchern bestimmt, während sich der Benutzer auf dem Boden befi ndet. Das Gerät darf nicht auf einer Leiter oder Treppe verwendet werden. Das Gerät ist nicht zum Schneiden von Gras gedacht und eignet sich nicht als Rasentrimmer. Das Gerät ist nicht für den gewerblichen oder industriellen Gebrauch vorgesehen. TECHNISCHE DATEN Dieses Handbuch wurde für unterschied- liche Sets / Artikelnummern erstellt. Achten Sie in der Spezifi kationstabelle mit den korrekten Zusammenstellungen und Inhalten für Ihr Set auf Ihre jeweilige Artikel- nummer. Modellnr. Akkus enthalten Ladegeräte enthalten HT503DC

S_HT503DC CD801AA CD802AA S2_HT503DC 2 x CD801AA CD802AA S3_HT503DC CD803AA CD802AA Gerätedaten Spannung 20V Hubfrequenz bei Nulllast 1200 U/minKlingenlänge 36 cmZahnöffnung 23 mmAnpassung der Länge 200-260cmSchalldruckpegel (LpA) 77,9 dB, k=3 dBSchallleistungspegel (LWA) 87,8 dB, k=3 dBGarantierter LWA 91 dBVibration vorderer Griff ah=2,55 m/s hinterer Griff ah=2,48 m/s K=1,5 m/s Gewicht 2,3 kgDE

Modellnr. CD801AA Akkutyp Lithium-Ionen Spannung 20V Kapazität 2,0 Ah Empfohlenes Ladegerät CD802AA Gewicht 0,3 kg Modellnr. CD802AA Ladegerät-Eingang 220-240V, 50Hz 0,4A Ladegerät-Ausgang 21V 2,5A Ladedauer 2Ah-Akku 60 Minuten Ladedauer 4Ah-Akku 120 Minuten Empfohlene Akkus CD801AA, CD803AA Gewicht 0,36 kg Modellnr. CD803AA Akkutyp Lithium-Ionen Spannung 20V Kapazität 4,0 Ah Empfohlenes Ladegerät CD802AA Gewicht 0,65 kg Verwenden Sie nur folgende Akkus der VONROC VPOWER 20V-Akku-Plattform. Die Verwendung an- derer Akkus kann zu schweren Verletzungen oder einer Beschädigung des Werkzeugs führen. CD801AA 20 V, 2 Ah Lithium-Ionen CD803AA 20 V, 4 Ah Lithium-Ionen Folgendes Ladegerät ist zum Aufl aden dieser Akkus vorgesehen. CD802AA Schnellladegerät Die Akkus der VONROC VPOWER 20V-Akku-Platt- form sind unter allen Werkzeugen der VONROC VPOWER 20V-Akku-Plattform austauschbar. BESCHREIBUNG Die Zahlen im Text beziehen sich auf die Abbil- dungen auf Seite 2–5.

1. Heckenscherenkopf

2. Kopfeinstellknopf

3. Kopfsicherungsring

4. Heckenscherenklinge

5. Griffsicherungshebel

13. Batterieladegerät

14. Knopf zum Lösen des Akkus

15. Knopf für Akku-LED-Anzeigen

16. Akku-LED-Anzeigen

17. Ladegerät-LED-Anzeigen

Nehmen Sie vor allen Arbeiten (Wartung, Werkzeugwechsel, Montage) am Elektro- werkzeug den Akku aus dem Elektrowerk- zeug. Der Akku muss vor der erstmaligen Benutzung aufgeladen werden. Einlegen des Akkus in das Gerät (Abb. B-1) Stellen Sie sicher, dass die Außenseite des Akkus sauber und trocken ist, bevor Sie ihn an das Lade- gerät oder das Gerät anschließen.

1. Setzen Sie den Akku (12) in den Sockel des

Geräts ein, wie in Abb.B-1 dargestellt.

2. Schieben Sie den Akku weiter nach vorne, bis er

einrastet. Entnehmen des Akkus aus dem Gerät (Abb. B-1)

1. Drücken Sie den Knopf zum Lösen des Akkus

2. Ziehen Sie den Akku aus dem Gerät heraus, wie

in Abb.B-1 dargestellt. Überprüfen des Ladezustands des Akkus (Abb.B-2)

• Zum Überprüfen des Ladezustands des Akkus drücken Sie kurz den Knopf (15) am Akku.

• Der Akku hat 3 Leuchten, die den Ladezustand anzeigen. Je mehr Leuchten brennen, desto mehr Ladung hat der Akku noch.

• Wenn keine der Leuchten an ist, bedeutet das, dass der Akku leer ist und sofort aufgeladen werden muss.20

Aufl aden des Akkus mit dem Ladegerät (Abb. B-2)

1. Nehmen Sie den Akku (12) aus dem Gerät.

2. Drehen Sie den Akku (12) um und schieben

Sie ihn auf das Ladegerät (13), wie in Abb.B-2 gezeigt.

3. Schieben Sie den Akku so weit herein, bis er

vollständig im Steckplatz sitzt.

4. Verbinden Sie den Ladestecker mit einer

Steckdose und warten Sie einen Moment. Die LED-Anzeigen am Ladegerät (17) leuchten auf und zeigen den Ladestatus. Das Ladegerät verfügt über 2 LED-Anzeigen (17), die den Status des Ladevorgangs anzeigen: indicate the status of the charging process: Status der roten LED Status der grünen LED Status des Lade- geräts Aus Aus Kein Strom Aus An Bereitschaftsmo- dus: - Kein Akku einge- legt oder - Akku eingelegt, aber Ladevorgang abgeschlossen An Aus Akku wird gerade geladen

• Das vollständige Aufl aden des 2Ah-Akkus kann bis zu 60 Minuten dauern.

• Das vollständige Aufl aden des 4Ah-Akkus kann bis zu 120 Minuten dauern. Nachdem der Akku vollständig geladen ist, den Ladegerätstecker aus der Steckdose ziehen und den Akku aus dem Ladegerät nehmen. Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, ist es am besten, den Akku in geladenem Zustand zu lagern. Montage des Werkzeugs (Abb. C, D)

• Bringen Sie den Schulterriemen (9) mit dem Karabiner (10) an der Schlaufe am Griff (7) an.

• Lösen Sie den Kopfsicherungsring (3), indem Sie ihn gegen den Uhrzeigersinn drehen. Ent- fernen Sie den Ring dabei nicht vollständig vom Kopf.

• Befestigen Sie den Heckenscherenkopf (1) am Teleskopstiel (7), indem Sie den Stroman- schluss (8) in den Kopf stecken.

Wenn der Stecker (8) nicht richtig eingesteckt ist, besteht möglicherweise keine elektrische Verbindung und das Werkzeug funktioniert nicht. Vergewissern Sie sich, dass der Stroman- schluss vollständig in den Heckenscherenkopf eingesteckt ist. Die Schraube (18) am Griff muss durch den Heckenscherenkopf (1) und den Sicherungsring (3) abgedeckt werden.

• Sichern Sie den Heckenscherenkopf (1), indem Sie den Sicherungsring (3) im Uhrzeigersinn drehen. Den Riemen nie diagonal über Schulter und Brustkorb befestigen, sondern über eine der Schultern legen. Dadurch können Sie das Werkzeug im Gefahrenfall schnell vom Körper wegbringen. Einstellen der Teleskoplänge (Abb. E-1, E-2)

• Entsichern Sie den Hebel (5), um den Tele- skopstiel (7) zu lösen.

• Ziehen bzw. schieben Sie den Teleskopstiel (7) auf die gewünschte Länge heraus bzw. herein.

• Sichern Sie den Teleskopstiel durch Feststellen des Hebels (5). Einstellen des schwenkbaren Heckenscheren- kopfes (Abb. F-1, F-2)

• Drücken Sie auf den Knopf (2) an der Seite des Heckenscherenkopfes (1).

• Stellen Sie den Kopf auf die gewünschte Positi- on ein.

• Lassen Sie den Knopf (2) los und vergewissern Sie sich, dass der Kopf eingerastet ist.

Vor Gebrauch (Abb. G) Entfernen Sie den Klingenschutz (11) und schmie- ren Sie die Klingen (4). Ein- und Ausschalten Halten Sie die Heckenschere immer mit beiden Händen fest. Legen Sie eine Hand auf den Tele- skopgriff (7) und eine Hand auf den hinteren Griff in der Nähe des Netzschalters. Halten Sie den Netz- schalter (6) gedrückt, um das Gerät einzuschalten.DE

Sobald der Netzschalter losgelassen wird, stoppt das Gerät automatisch. Nach der Verwendung Wischen Sie Schmutz und Ablagerungen mit einer Bürste oder einem Tuch von den Klingen (4) ab. Schmieren Sie die Klingen, bringen Sie den Klingenschutz (11) an und entfernen Sie den Akku (12), bevor Sie das Gerät einlagern.

Vor dem Beginn von Reinigungs- und Wartungsarbeiten immer erst das Gerät ausschalten und den Akku entfernen. Die Gerätegehäuse regelmäßig mit einem weichen Tuch reinigen, vorzugsweise nach jedem Gebrauch. Sicherstellen, dass die Ventilatoröffnungen frei von Staub und Schmutz sind. Sehr hartnäckigen Schmutz mit einem mit Seifenlauge befeuchteten Tuch entfernen. Keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw. verwenden, da Chemikali- en dieser Art die Kunststoffteile beschädigen. as gasoline, alcohol, ammonia, etc. Chemicals such as these will damage the synthetic components. Schneidklinge

• Beim Umgang oder bei der Reinigung der Schneidklinge immer Handschuhe tragen.

• Schneidklinge nach jedem Gebrauch reinigen und mit einem Schutzöl einsprühen. Wir emp- fehlen, die Schneidklinge bei länger dauernden Arbeiten regelmäßig mit Schutzöl zu schmieren.

• Die Schneidklinge vor Gebrauch einer Sichtprü- fung unterziehen. Prüfen, ob die Schrauben fest in der Schneidklinge sitzen. Aufbewahrung Die Heckenschere sollte an einem sicheren, trockenen Ort aufbewahrt werden, der für Kinder unzugänglich ist. Keine anderen Gegenstände auf dem Gerät ablegen. UMWELT Fehlerhafte und/oder ausgesonderte elektrische oder elektronische Geräte müssen zu den entsprechenden Recyclin- gorten gebracht werden. Nur für EU-Länder Entsorgen Sie Elektrowerkzeuge nicht im Hausmüll. Nach der europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte und ihrer Umset- zung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr verwendet werden sollen, getrennt gesammelt und auf umweltgerechte Weise entsorgt werden. GARANTIE VONROC-Produkte werden nach den höchsten Qualitätsstandards entwickelt und sind für den gesetzlich festgelegten Zeitraum ab dem Datum des ursprünglichen Kaufs garantiert frei von Mate- rial- und Verarbeitungsfehlern. Sollte das Produkt während dieses Zeitraums aufgrund von Material- und/oder Verarbeitungsfehlern ausfallen, wenden Sie sich bitte direkt an VONROC. Folgende Umstände sind aus der Garantie ausge- schlossen:

• An dem Gerät wurden von nicht autorisierten Servicestellen Reparaturen und/oder Ände- rungen vorgenommen oder versucht;

• Normaler Verschleiß;

• Das Gerät wurde missbräuchlich oder falsch verwendet oder unsachgemäß gewartet;

• Es wurden keine Originalersatzteile verwendet. Dies ist die einzige ausdrückliche oder stillschwei- gende Garantie, die das Unternehmen übernimmt. Es gibt keine weiteren ausdrücklichen oder stillschweigenden Garantien, die über die hierin enthaltenen Angaben hinausgehen, einschließlich der stillschweigenden Garantien der Gebrauchs- tauglichkeit und Eignung für einen bestimmten Zweck. VONROC haftet in keinem Fall für zufällige Schäden oder Folgeschäden. Die Rechtsmittel des Händlers beschränken sich auf die Reparatur oder den Austausch der nicht konformen Geräte oder Teile. Das Produkt und die Bedienungsanleitung können Änderungen unterliegen. Technische Daten können ohne vorherige Ankündigung geändert werden.22
