KULLANIM KILAVUZU FM2A88X+ BTC ASROCK

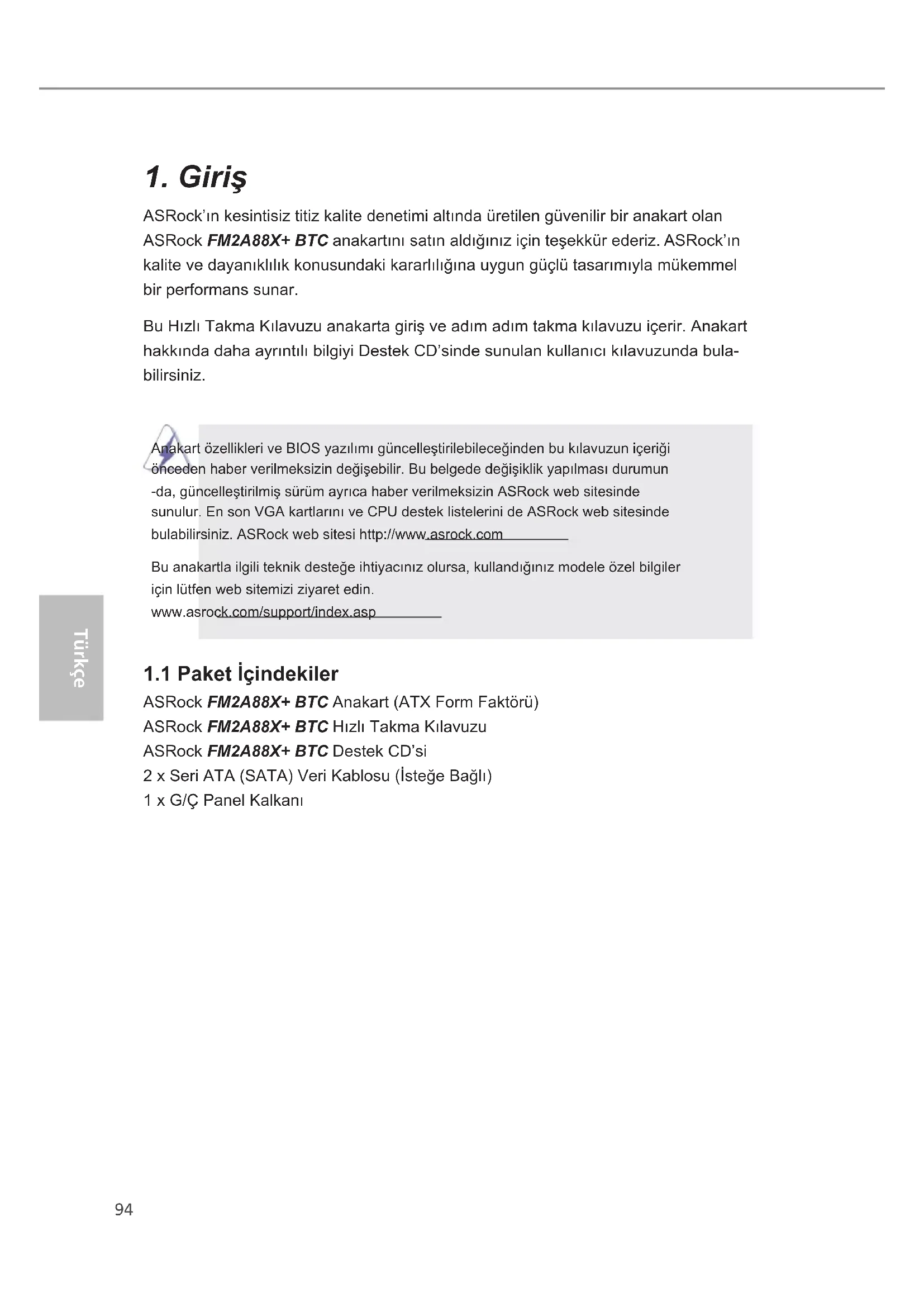

ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan ASRock FM2A88X+ BTC anakartını satın aldığınız için teşekkür ederiz. ASRock’ın kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel bir performans sunar. Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bula- bilirsiniz. Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin. www.asrock.com/support/index.asp

1.1 Paket İçindekiler

ASRock FM2A88X+ BTC Anakart (ATX Form Faktörü) ASRock FM2A88X+ BTC Hızlı Takma Kılavuzu ASRock FM2A88X+ BTC Destek CD’si 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı) 1 x G/Ç Panel Kalkanı94 95 Türkçe Türkçe

• Tüm Katı Kapasitör tasarımı

• Yüksek Yoğunluklu Cam Elyaı Kumaş PCB CPU

• Yuva FM2+ 95W / FM2 100W işlemciler için destek

• 4 + 2 Güç Fazı Tasarımı Yonga seti

• AMD A88X (Bolton-D4) Bellek

• Çift Kanallı DDR3 Belleği Teknolojisi

• Sistem belleğinin maks. kapasitesi: 64 GB

• AMP 2400’e kadar AMD Bellek Proli Teknolojisini (AMP) destekler

• DIMM Yuvalarında 15μ Altın Temas Noktası Genişletme Yuvası

• 1 x PCI Express 3.0 x16 yuva (PCIE4: x16 modu)

• PCIE 3.0 yalnızca FM2+ İşlemci ile desteklenir. FM2 İşlemciyle, yalnızca PCIE 2.0 destekler.

• Dalgalanma Korumasını destekler (ASRock Tam Ani Yükseliş Koruması) Grakler

• A serisi APU’da tümleşik AMD Radeon

• Çift VGA Çıkış: desteği DVI-D ve bağımsız görüntü denetleyiciler tarafından D-Sub bağlantı noktaları96 97 Türkçe Türkçe

2.0’yu destekler: Ev/çevrimiçi videoda otomatik titreşim azaltma için yeni video işleme sonrası özelliği

• Dalgalanma Korumasını destekler (ASRock Tam Ani Yükseliş Koruması)

NE5532 (600 Ohm’a kadar Premium Kulaklık Yükselticisi desteği) (Yalnızca arka G/Ç üzerinde Hat Çıkışı) LAN

• WAN üzerinden açma destekler

• LAN’da Uyan özelliğini destekler

• Yıldırım/ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması)

• LAN Kablo Algılama’yı destekler

• Enerji Verimli Ethernet 802.3az desteği

• 1 x PS/2 Klavye Portu

• 4 x Kullanıma Hazır USB 2.0 Portu (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))

• 2 x Kullanıma Hazır USB 3.0 Portu (AMD A88X (Bolton-D4)) (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))

• 8 x SATA3 6,0Gb/sn konektör, donanım RAID (RAID 0, RAID 1, RAID 5 ve RAID 10), NCQ, AHCI ve “Sistem Aзэkken Bileюen Takma” işlevlerini Konektör

• 2 x CPU FAN konektörü (1 x 4 pin, 1 x 3 pin)

• 3 x Kasa FAN konektörü (1 x 4 pin, 2 x 3 pin)

• 1 x Gьз FAN konektörü (3 pin)

• 1 x 24 pin ATX güç konektörü

• 1 x 8 pin 12V güç konektörü

• 1 x PCIe Güç Konektörü

• 1 x Ön panel ses konektörü

• 1 x USB Güç Atlatıcı (Üstün USB Gücü)

• 2 x USB 2.0 ş (4 USB 2.0 portu destekler) (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))

• 1 x AMD A88X (Bolton-D4) ile USB 3.0 bağlantısı (2 USB 3.0 portu destekler) (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması)) BIOS Özelliği

• Çok dilli GUI desteğiyle 64Mb AMI UEFI Legal BIOS

• “Tak Çalıştır”ı destekler

• ACPI 1.1 Uyumlu Uyandırma Olayları

• Jumpersız ayarlamayı destekler

• AMBIOS 2.3.1 Desteği

• DRAM, VDDP, VDDR Voltaj Çoklu ayarı Destek CD’si

• Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme Sürümü), Google Chrome Browser ve Toolbar, Start8 (30 günlük deneme) Donanım Monitör

• CPU Sıcaklık Duyarlılığı

• Kasa Sıcaklık Duyarlılığı

• CPU/Kasa Sessiz Fanı

• CPU/Kasa Fan Çoklu-Hız Kontrolü

• Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

XP tarafından desteklenmez Sertika- lar

• ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)98 99 Türkçe Türkçe

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları gösterilmektedir. Jumper kapağı pinler üzerine yerleştirildiğinde jumper "Kapalı" dır. Jumper kapağı pinler üzerindeyken jumper "Açık" tır. Şekilde pin1 ve pin2'si "Kapalı" olan jumper kapağı bu 2 pine yerleştirilmiş 3-pinli jumper gösterilmektedir. Jumper Ayar CMOS’u temizleme (CLRCMOS1, 3-pinli jumper) (bkz. s.1 No. 14) Not: CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin. BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse, ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. Clear CMOSDefault USB Güç Atlatıcı (3 pimli USB01_PWR1) (bkz. s.1 No. 25) +5V (Varsayılan) +5VSB Not: USB Güç Atlatıcı, LED klavye/fare kullanan kullanıcılar için özel olarak tasarlanmıştır. (sadece USB01 portu için) Pim 1-2 kısa devre (varsayılan): Kararlı gerilim ve yüksek akım LED klavye/fare için sağlanır. Bilgisayar kapalıyken, klavyenizin/farenizin arka ışığı KAPALI olacaktır. Pim 2-3 kısa devre: +5VSB gerilim LED klavye/fare için sağlanır. Klavyenizin/Farenizin uyanma işlevini etkinleştirin. Bilgisayar bekleme modundayken, klavyenizin/farenizin arka ışığı AÇIK olacaktır.100 101 Türkçe Türkçe

USB 2.0 Fişleri G/Ç panelindeki varsayılan dört (9-pinli USB6_7) USB 2.0 portundan başka, bu (bkz. s.1 No. 19) anakartta iki USB 2.0 şi (9-pinli USB8_9) bulunur. Her USB 2.0 şi iki (bkz. s.1 No. 18) USB 2.0 portunu destekler. Seri ATA3 Konektörler Bu sekiz Seri ATA3 (SATA3) (SATA_1_2: bkz. s.1, No. 12) konektör, dahili depolama (SATA_3_4: bkz. s.1, No. 11) cihazları için SATA veri (SATA_5_6: bkz. s.1, No. 10) kablolarını destekler. Geçerli (SATA_7_8: bkz. s.1, No. 9) SATA3 arayüzü 6,0 Gb/sn veri aktarım hızına izin verir.

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir! USB 3.0 Fişleri I/O panelinde bulunan iki adet (19-pinli USB3_2_3) varsayılan USB 3.0 bağlantı (bkz. s.1 No. 7) noktasının yanı sıra, bu ana kart üzerinde bir adet USB 3.0 bağlantısı bulunur. Bu USB 3.0 bağlantısı iki adet USB 3.0 bağlantı noktasını destekleyebilir.

Ön Panel Ses Fişi Bu, panel ses kablosu için (9-pinli HD_SES1) uygun bağlantı sağlayan ve (bkz. s.1 No. 21) ses cihazlarını kontrol etmeyi sağlayan bir arayüzdür.

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Ground’u (GND) Ground’a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses paneli için bağlamanız gerekmez. E. Ön mikrofonu etkinleştirmek için Windows

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses Seviyesi”ni ayarlayın. Sistem Paneli Fişi Bu ş, birçok sistem ön paneli (9-pinli PANEL1) işlevini barındırır. (bkz. s.1 No. 13) Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin. PWRBTN (Güç Anahtarı): Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz. RESET (Sıfırlama Anahtarı): Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar donarsa veya normal bir yeniden başlatma gerçekleştirilemezse, bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe (4-pinli SPEAKER1) bağlayın. (bkz. s.1 No. 17) Güç LED'i Fişi Sistem gücü durumunu (3-pinli PLED1) belirtmek için lütfen kasa güç (bkz. s.1 No. 16) LED'ini bu şe bağlayın. Sistem çalışırken LED açıktır. LED S1 durumunda yanıp sönmeye devam eder. LED S3/S4 durumunda veya S5 durumun da (güç kapalı) kapalıdır. PLED (Sistem Gücü LED’i): Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken LED söner. HDLED (Sabit Disk Çalışma LED’i): Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk veri okurken veya yazarken LED yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i, sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını (4-pinli CHA_FAN1) fanına bu konektöre bağlayın (bkz. S.1 No. 23) ve siyah kabloyu toprak pinine bağlayın. (3-pinli CHA_FAN2) (bkz. S.1 No. 8) (3-pinli CHA_FAN3) (bkz. S.1 No. 15) (3-pinli PWR_FAN1) (bkz. S.1 No. 22) GND +12V

3-Pinli Fanı Takma Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir. 3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı planlıyorsanız, lütfen Pin 1-3'e bağlayın. Pin 1-3 Bağlı (3-pinli CPU_FAN2) (bkz. S.1 No. 3) ATX Güç Konektörü Lütfen bir ATX güç kaynağını (24-pinli ATXPWR1) bu konektöre bağlayın. (bkz. S.1 No. 6) Bu anakart 24-pinli ATX güç konektörü sağlasa da geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da çalışabilir. 20-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın. 20-Pinli ATX Güç Kaynağını Takma

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç (8-pinli ATX12V1) kaynağını bu konektöre (bkz. S.1 No. 1) bağlayın. Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir 4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte takın. 4-Pinli ATX 12V Güç Kaynağını Takma CPU Fan Konektörü Lütfen fan kablolarını CPU (4-pinli CPU_FAN1) fanına bu konektöre bağlayın (bkz. S.1 No. 2) ve siyah kabloyu toprak pinine bağlayın.

Seri port Fişi Bu COM1 şi bir seri port (9-pinli COM1) modülünü destekler. (bkz. s.1 No. 20) CCTS#1 RRTS#1 DDSR#1 DDTR#1 RRXD1 GND TTXD1 DDCD#1

RRI#1 PCIe Güç Konektörü (4 pimli PCIE_PWR1) (see p.10, No. 24) üçden fazla ekran kartı takıldığında, lütfen bu konektöre 4 pimli molex güç kablosu bağlayın.104 105
