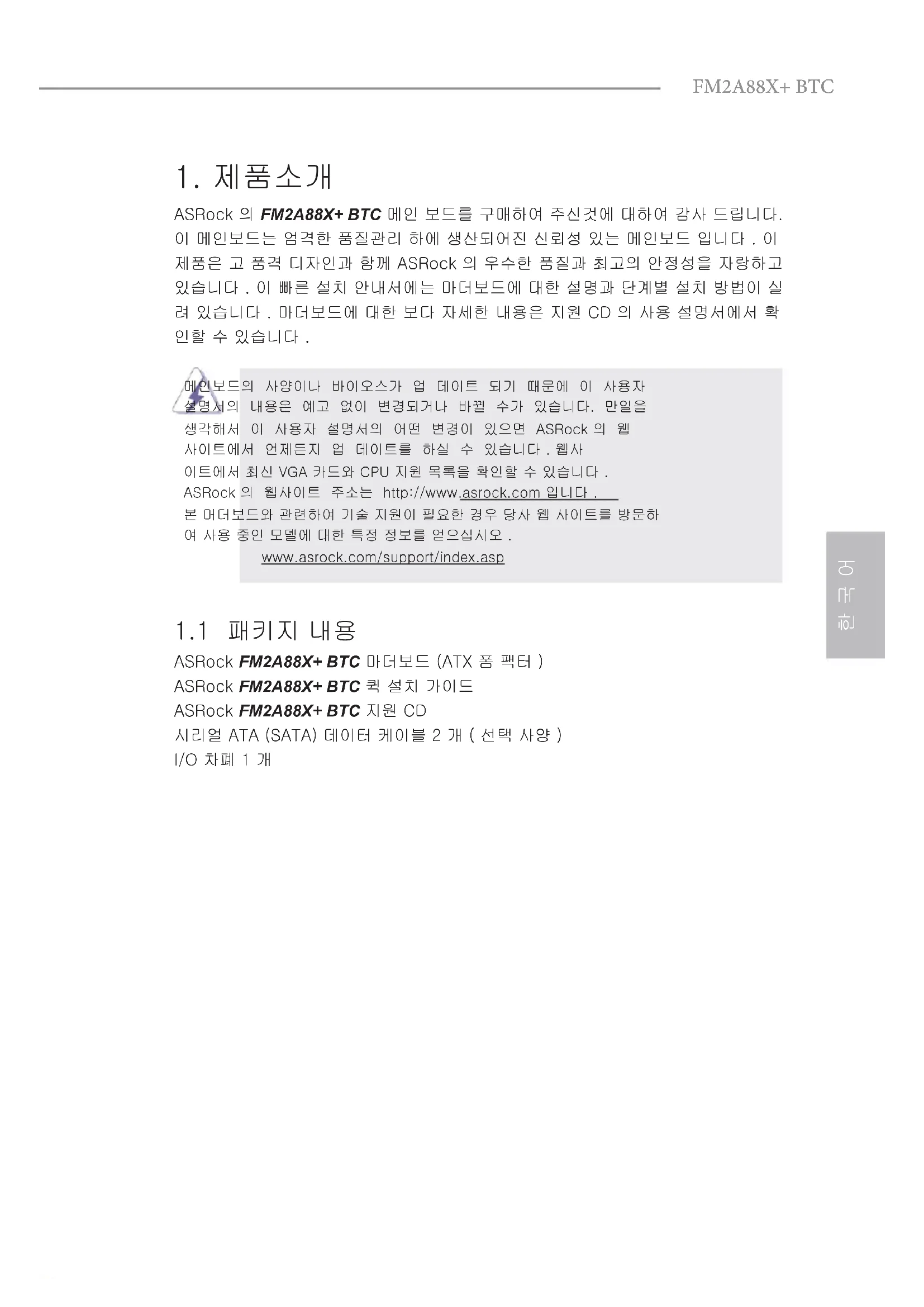

ASRock 의 FM2A88X+ BTC 메인 보드를 구매하여 주신것에 대하여 감사 드립니다. 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실 려 있습니다 . 마더보드에 대한 보다 자세한 내용은 지원 CD 의 사용 설명서에서 확 인할 수 있습니다 . 메인보드의 사양이나 바이오스가 업 데이트 되기 때문에 이 사용자 설명서의 내용은 예고 없이 변경되거나 바뀔 수가 있습니다. 만일을 생각해서 이 사용자 설명서의 어떤 변경이 있으면 ASRock 의 웹 사이트에서 언제든지 업 데이트를 하실 수 있습니다 . 웹사 이트에서 최신 VGA 카드와 CPU 지원 목록을 확인할 수 있습니다 . ASRock 의 웹사이트 주소는 http://www.asrock.com 입니다 . 본 머더보드와 관련하여 기술 지원이 필요한 경우 당사 웹 사이트를 방문하 여 사용 중인 모델에 대한 특정 정보를 얻으십시오 . www.asrock.com/support/index.asp

ASRock FM2A88X+ BTC 마더보드 (ATX 폼 팩터 ) ASRock FM2A88X+ BTC 퀵 설치 가이드 ASRock FM2A88X+ BTC 지원 CD 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 사양 ) I/O 차폐 1 개106 107

• 소켓 FM2+ 95W / FM2 100W 프로세서에 대한 지원

• DDR3 2400+(OC)/2133(OC)/ 1866(OC)/1600/1333/1066 비 -ECC, 언버퍼드 메모리를 지원

• 최대 시스템 메모리 용량 : 64GB

익스트림 메모리 프로파일 (XMP)1.3/1.2 지원

• 최대 AMP 2400 의 AMD 메모리 프로파일 기술 (AMP)

• PCIE 3.0 은 FM2+ CPU 에서만 지원됩니다 . FM2 CPU 의

• 경우 PCIE 2.0 만 지원합니다 .

• 1 x PCI Express 2.0 x16 슬롯 (PCIE5: x4 모드 )

• 3 개의 PCI Express 2.0 x1 슬롯

• VGA PCIe 슬롯 (PCIE4) 의 15μ 금 접촉면 온보드 VGA

• A 시리즈 APU 에 통합된 AMD Radeon

• FM2+ CPU 의 경우 DirectX 11.1, Pixel Shader 5.0 탑 재 . FM2 CPU 의 경우 DirectX 11, Pixel Shader 5.0 탑

• 더블 VGA 수출 : DVI-D 와 D-Sub 포트 독립 디스플레 이 컨 트롤러를 지원

• 최대 해상도 2560x1600 @ 60Hz 까지 Dual-link DVI-D

• 최대 해상도 1920x1200 @ 60Hz 까지 D-Sub 지106 107

2.0 지원 : 홈 / 온라인 비디오의

자동 떨 림감소를 위한 새로운 비디오 포스트 프로세싱

• DVI 포트를 이용한 HDCP 기능 지원

• DVI 포트를 이용한 1080p Blu-ray (BD) / HD-DVD 재

• 서지 보호 (ASRock 풀 스파이크 보호 ) 지원

NE5532 ( 최대 600 옴의 프리미엄 헤드셋 증폭기 지

• 조명 /ESD 보호 (ASRock 풀 스파이크 보호 ) 지원

• 4 개디폴트 USB 2.0 포트 (ESD 보호 (ASRock 풀 스파이 크 보호 ) 지원 )

• 2 개디폴트 USB 3.0 포트 (AMD A88X (Bolton-D4)) (ESD 보호 (ASRock 풀 스파이크 보호 ) 지원 )

• 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 LAN 포트

• 오디오 잭 : 라인 인 / 전방 스피커 / 마이크

• 8 개 의 SATA3 6.0Gb/s 커넥터 , RAID (RAID 0, RAID 1,

RAID 5 및 RAID 10), NCQ, AHCI 및 “ 핫 플러그 ” 기능

• CPU 팬 커넥터 2 개 (4 핀 1 개 , 3 핀 1 개 )

• 섀시 팬 커넥터 3 개 (4 핀 1 개 , 3 핀 2 개 )

• 8 핀 ATX 12V 파워 콘넥터 1 개

• PCIe 전원 커넥터 1 개108 109

• USB 전원 점프 1 개 ( 울트라 USB 전원 )

• USB 2.0 헤더 2 개 (4 개의 추가 USB 2.0 포트를 지원하 는 헤더 2 개 ) (ESD 보호 (ASRock 풀 스파이크 보호 ) 지

• AMD A88X (Bolton-D4) 의 USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 ) (ESD 보호 (ASRock 풀 스파이크 보호 )

• 64Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• ACPI 1.1 웨이크 - 업 이벤트와의 호환

• 점퍼 프리 지원 ; SMBIOS 2.3.1 지원

• DRAM, VDDP, VDDR 전압 멀티 조절 지원 CD

• 드라이버 , 유틸리티 , 안티바이러스 소프트웨어 ( 시험 판 ), Google Chrome Browser 및 Toolbar, Start8 (30

• CPU 회전 속도계 : 샤시 ( 케이스 ) 팬 회전 속도계

• 섀시 회전 속도계 : 샤시 ( 케이스 ) 팬 회전 속도계

• 전압 감시 기능 : +12V,+5V,+3.3V,Vcore

8.1 32 비트 /8.1 64 비트 /8

32 비트 /8 64 비트 /7 32 비트 /7 64 비트

• ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 )

• 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com108 109

그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 . 점퍼 캡이 핀 위에 있을 때 , 점퍼는 “ 쇼트 ” 입니다 . 점퍼 캡이 핀 위에 없을 때 점퍼는 “ 오픈 ” 입니다 . 그림은 3 개의 핀 중 1-2 번 핀이 “ 쇼트 ” 임을 보여주는 것이며 , 점퍼 캡이 이 두 핀 위에 있음을 보여주는 것입니다 .

CMOS 초기화 (CLRCMOS1, 3 핀 점퍼 ) (1 페이지 , 14 번 항목 참조 )

CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다 . 시스템 매개변수를 삭제하고 기본 설정으로 복원하려면 , 컴퓨터를 끄고 전원 공급장치에서 플러그를 뽑으십시오 . 15 초를 기다린 다음 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오 . 그러나 BIOS 업데이트

직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를

삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . CMOS 삭제기본 설정 USB 전원 점프 (3- 핀 USB01_PWR1)(1 페이지 , 25 번 항목 참조 ) +5V ( 기본 설정 ) +5VSB 참고 : USB 전원 점프는 특히 LED 키보드 / 마우스를 사용하는 사용자를 위한 것 입니다 . (USB01 포트에 대해서만 ) 핀 1-2 shorted ( 기본 ): 안정된 전압과 고전류가 LED 키보드 / 마우스에 공급됩니다 . PC 전원이 꺼지면 키보드 / 마우스 조명이 꺼집니다 . 핀 2-3 shorted: +5VSB 전압이 LED 키보드 / 마우스에 공급됩니다 . 키보드 / 마우스의 절전 기능을 활성화합니다 . PC 가 대기 모드에 있을 경우 키보드 / 마우스 조명이 켜집니다 .110 111

(9 핀 USB6_7) (1 페이지 , 19 번 항목 참조 ) (9 핀 USB8_9)(1 페이지 , 18 번 항목 참조 )

이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마 세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 ! 시리얼 ATA3 커넥터 8 개의 시리얼 ATA3 (SATA_1_2: 1 페이지 , 12 번 항목 참조 ) (SATA3) 커넥터는 내부 저장 (SATA_3_4: 1 페이지 , 11 번 항목 참조 ) 장치용 SATA 데이터 케이블 (SATA_5_6: 1 페이지 , 10 번 항목 참조 ) 을지원합니다 . 커넥터가 내부 (SATA_7_8: 1 페이지 , 9 번 항목 참조 ) 기억 장치용 SATA 케이블을

지원합니다 . 현재의 SATA3 인터페이스는 최고 6.0 Gb/s의 데이터 전송 속도를지원합니다 . 본 머더보드에는 I/O 패널에 있 는 4 개의 기본 USB 2.0 포트 외에도 USB 2.0 헤더가 2 개 있 습니다 . 각각의 USB 2.0 헤더 는 2 개의 USB 2.0 포트를 지원

USB 3.0 헤더 I/O 패널에 있는 2 개의 기본적

(19 핀 USB3_2_3) USB 3.0 포트 이외에도 마더보 (1 페이지 , 드에 1 개의 USB 3.0 헤더가 있 7 번 항목 참조 ) 습니다 . 이 USB 3.0 헤더는 2 개 의 USB 3.0 포트를 지원할 수 있

전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를 (9 핀 HD_AUDIO1) 편리하게 조절하고 연결할 수 ( 1 페이지 , 21 번 항목 참조 ) 있는 전면 오디오 인터페이스

1. High Denition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제

대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설 명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .

2. AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널

의 오디오헤 더에 설치하십시 오 . A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을 OUT2_L 에 연결합 니다 . C. Ground (GND) 을 Ground (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 . 이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 . E. 앞면 마이크 작동 . Windows

8.1 / 8.1 64 비트 / 8 / 8 64 비트 / 7 / 7 64 비

트 / XP / XP 64 비트 OS 의 경우 : Realtek 제어판에서 “FrontMic” ( 앞면 마이크 ) 로 가서 “Recording Volume” ( 리코딩 볼륨 ) 을 조정합니다 . 시스템 콘넥터 이 콘넥터는 시스템 전면 패 (9 핀 PANEL1) 널기능을 지원하기 위한 (1 페이지 , 13 번 항목 참조 )

섀시의 전원 스위치 , 리셋 스위치, 시스템 상태 표시등을 아래의 핀 할당 에 따라 이헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀

PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스 템을 끄는방법을 구성할 수 있습니다 .

전원 LED 헤더 시스템 전원 상태를 표시하려 (3 핀 PLED1) 면 섀시 전원 LED 를 헤더에 연 (1 페이지 , 16 번 항목 참조 ) 결하십시오 . 시스템 작동 중에 는 LED 에 전원이 켜져 있습니 다 . S1 상태에서는 LED 가 계 속 깜박입니다 . S3/S4 상태 또 는 S5 상태에서는 LED 가 꺼집 니다 ( 전원 꺼짐 ).

새시 스피커를 이 헤더에 (4 핀 SPEAKER 1)

(1 페이지 , 17 번 항목 참조 ) RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니

PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있

을 때는 LED 가 켜져 있습니다 . 시스템이 S1 대기 상태에 있을 때는 LED

가 계속 깜박입니다. 시스템이 S3/S4 대기 상태 또는 전원 꺼짐(S5) 상태 에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이 브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .

섀시 및 전원 팬 커넥터 (4 핀 CHA_FAN1) (1 페이지 , 23 번 항목 참조 ) (3 핀 CHA_FAN2) (1 페이지 , 8 번 항목 참조 ) (3 핀 CHA_FAN3) (1 페이지 , 15 번 항목 참조 ) 팬 케이블을 팬 커넥터에 연결

(3 핀 PWR_FAN1) (1 페이지 , 22 번 항목 참조 ) CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에 (4 핀 CPU_FAN1) 연결하고 흑색 선을 접지 핀에 (1 페이지 , 2 번 항목 참조 )

본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 .

본 머더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에

1-3 번 핀에 연결됨 3 핀 팬 설치 (3 핀 CPU_FAN2) (1 페이지 , 3 번 항목 참조 ) 20 핀 ATX 전원 공급장치 설치 이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 , 종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이 가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 , Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 . ATX 전원 헤더 ATX 전원 공급기를 이 헤더에 (24 핀 ATXPWR1)

(1 페이지 , 6 번 항목 참조 )

ATX 12V 파워 콘넥터 ATX 12V 플러그가 달린

(8 핀 ATX12V1) 전원공급장치를 이 커넥터 에연결해야 충분한 전력 (1 페이지 , 1 번 항목 참조 ) 을공급할 수 있습니다 . 그러지 않을 경우 전원을 켤 수

PCIe 전원 커넥터 (4- 핀 PCIE_PWR1) (1 페이지 , 24 번 항목 참조 )

컨넥터 이 콘넥터는 시리얼 포트 (9 핀 COM1) 모듈을 지원합니다 . (1 페이지 , 20 번 항목 참조 ) CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1 RRI#1

비록 본 마더보드는 8- 핀 ATX 12V 전원 연결기를 제공하지만 이것은 여

전히작업할수있습니다 . 만약 전통적인 4- 핀 ATX 12V 전원공급을 채용

하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀 5 에전원공급을 삽입해야합니다 .

3 개 이상의 그래픽 카드를 설 치한 경우 4- 핀 몰렉스 전원 케 이블을 이 커넥터에 연결하십시 오.114 115
