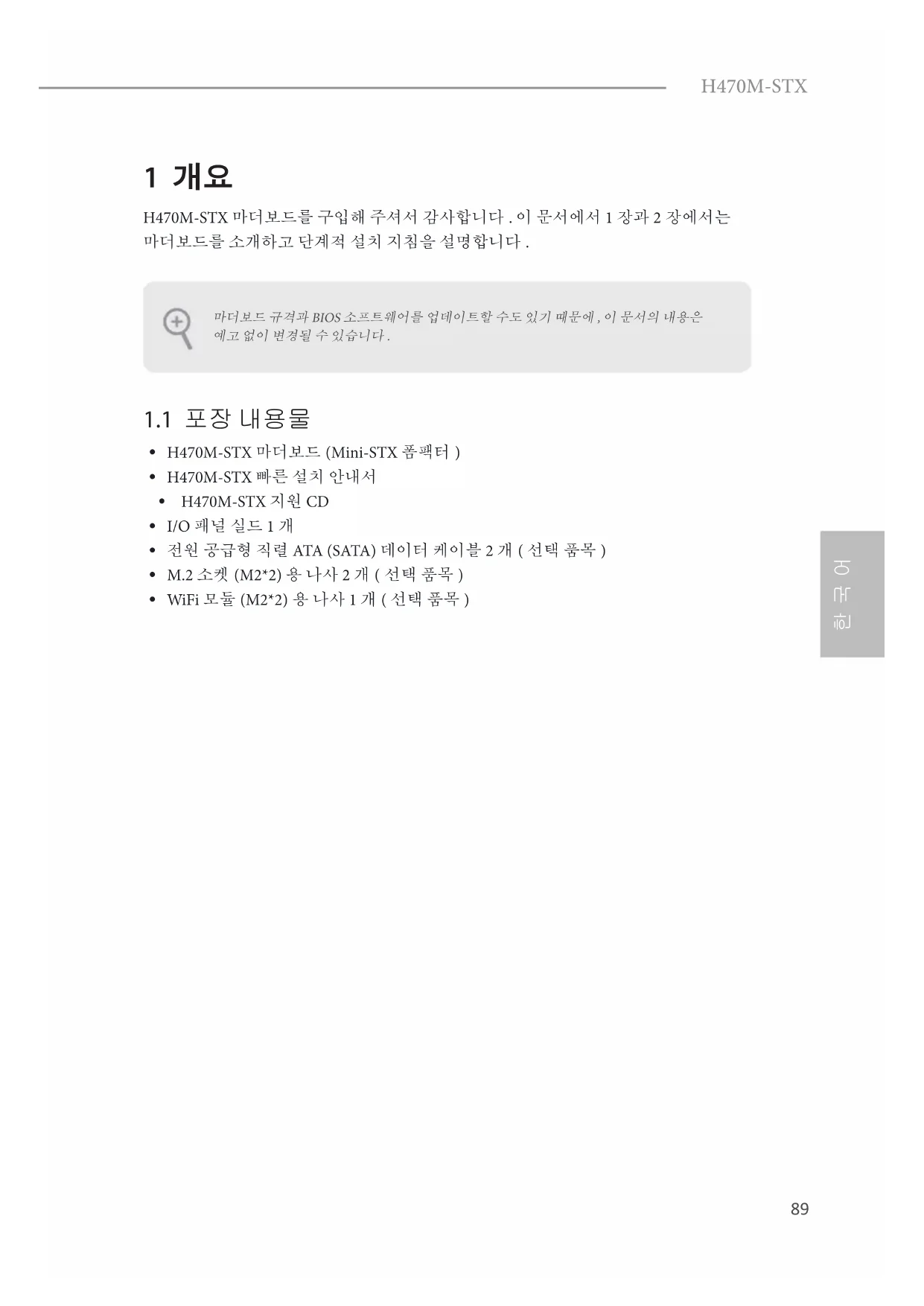

1 개요 H470M-STX 마더보드를 구입해 주셔서 감사합니다 . 이 문서에서 1 장과 2 장에서는 마더보드를 소개하고 단계적 설치 지침을 설명합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 .

• H470M-STX 마더보드 (Mini-STX 폼팩터 )

• 전원 공급형 직렬 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

• M.2 소켓 (M2*2) 용 나사 2 개 ( 선택 품목 )

• WiFi 모듈 (M2*2) 용 나사 1 개 ( 선택 품목 )90

• DDR4 2933/2800/2666/2400/2133 비 ECC, 비버퍼링 메모리 지원

(i9/i7) 는 최대 2933 까지 DDR4 를 지원하고 ; Core

(i5/i3), Pentium® 및 Celeron® 는 최대 2666 까지 DDR4 를

• 시스템 메모리 최대 용량 : 64GB

• M.2 소켓 (E 키 ) 1 개 , 타입 2230 WiFi/BT 모듈 및 Intel® CNVi ( 통합형 WiFi/BT) 지원

• Intel® UHD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

• 하드웨어 가속 코덱 : AVC/H.264, HEVC/H.265 8- 비트 , HEVC/H.265 10- 비트 , VP8, VP9 8- 비트 , VP9 10- 비트 ,

• VP9 10 비트 및 VC-1 는 디코딩 전용입니다 .

• VP8 및 VP9 인코딩은 Windows OS 에서 지원되지 않습니다 .

• 그래픽 출력 옵션 네 개 : D-Sub, HDMI, DisplayPort 1.4 및 DisplayPort 1.4 (USB 타입 -C Alt 모드의 경우 )

• 최대 3 개의 디스플레이를 동시에 지원

• HDMI 1.4 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 30Hz)

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• DisplayPort 1.4 지원 ( 최대 해상도 4K x 2K (4096x2304) @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 1.4 포트 포함 ) 지원 (HDMI 호환 모니터 필요 )

• HDCP 2.3(HDMI 1.4 및 DisplayPort 1.4 포트 포함 ) 지원

• HDMI 1.4 및 DisplayPort 1.4 포트를 이용한 4K Ultra HD(UHD)

• Realtek ALC233 오디오 코덱

• USB 3.2 Gen2 타입 A 포트 1 개 (10 Gb/s) (ESD 보호 지원 )

• USB 3.2 Gen1 타입 C 포트 1 개 (ESD 보호 지원 )

• DC 잭 1 개 (19V 전원 어댑터와 호환 )*

• 65W CPU 에는 120W 전원 어댑터를 사용하고 35W CPU 에는 90W 전원 어댑터를 사용하십시오 .

• USB 3.2 Gen1 타입 A 포트 4 개 (ESD 보호 지원 )

• USB 3.2 Gen1 타입 C 포트 1 개 (ESD 보호 지원 )

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)92

• SATA3 6.0 Gb/s 커넥터 2 개가 RAID (RAID 0, RAID 1, Intel 빠른 저장 기술 17), NCQ, AHCI

• 울트라 M.2 소켓 1 개 , 타입 2280 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈을 4 개 (32 Gb/s) 까지 지원 *

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• CPU 팬 커넥터 (2 x 4 핀 ) 2 개

• USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원 ) (ESD 보호 지원 )

• 다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• ACPI 6.0 준수 웨이크 업 이벤트

• CPU 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동 조절 )

• Microso® Windows® 10 64- 비트

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .93 H470M-STX

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRCMOS1) (1 페이지 , 3 번 항목 참조 ) 2 핀 점퍼 단락 : Clear CMOS

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . CMOS 에 저장된 데이터에는 시스템 암호 , 날짜 , 시간 및 시스템 설정 파라미터와 같은 시스템 설정 정보가 포함됩니다 . 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 뽑은 다음 점퍼 캡을 사용하여 CLRCMOS1 의 핀을 3 초 동안 단락시키시십오 . CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다 .95 H470M-STX

온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로

(9 핀 PANEL1) (1 페이지 , 4 번 항목 참조 )

GND 섀시의 전원 버튼 , 리셋 버튼 , 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극

PWRBTN( 전원 버튼 ): 섀시 전면 패널의 전원 버튼에 연결합니다 . 전원 버튼을 이용해 시스템을 끄는 방법을 구성할 수 있습니다 . RESET(

섀시 전면 패널의 리셋 버튼에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 버튼을 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED 가

시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시스템이

S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 버튼 ,

전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .96

(4 핀 SPEAKER1) (1 페이지 , 6 번 항목 참조 ) Front_L+Front_R- Front_R+ Front_L-

시리얼 ATA3 커넥터 (2 페이지 , 9 및 10 번 항목

이들 두 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을

*SATA3 커넥터는 2.5 인치 하드 드라이브 (+5V) 를 지원하나 3.5 인치 하드 드라이브 (+12V) 는 지원하지

USB 2.0 헤더 (9 핀 USB_8_9) (1 페이지 , 5 번 항목 참조 ) 이 마더보드에는 하나의 헤더가 있습니다 . 이 USB 2.0 헤더는 포트 두 개를 지원할

CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 1 번 항목 참조 ) (4 핀 CPU_FAN2) (1 페이지 , 8 번 항목 참조 )

이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커넥터 2 개가 탑재되어 있습니다 . 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 . PIN 신호 이름 PIN 신호 이름

(5 핀 AUDIO3) (1 페이지 , 7 번 항목 참조 )

GND Jack detect Audio-L Audio-R 이 오디오 헤더로 헤드폰용 오디오 케이블에 연결할 수 있습니다 .98
