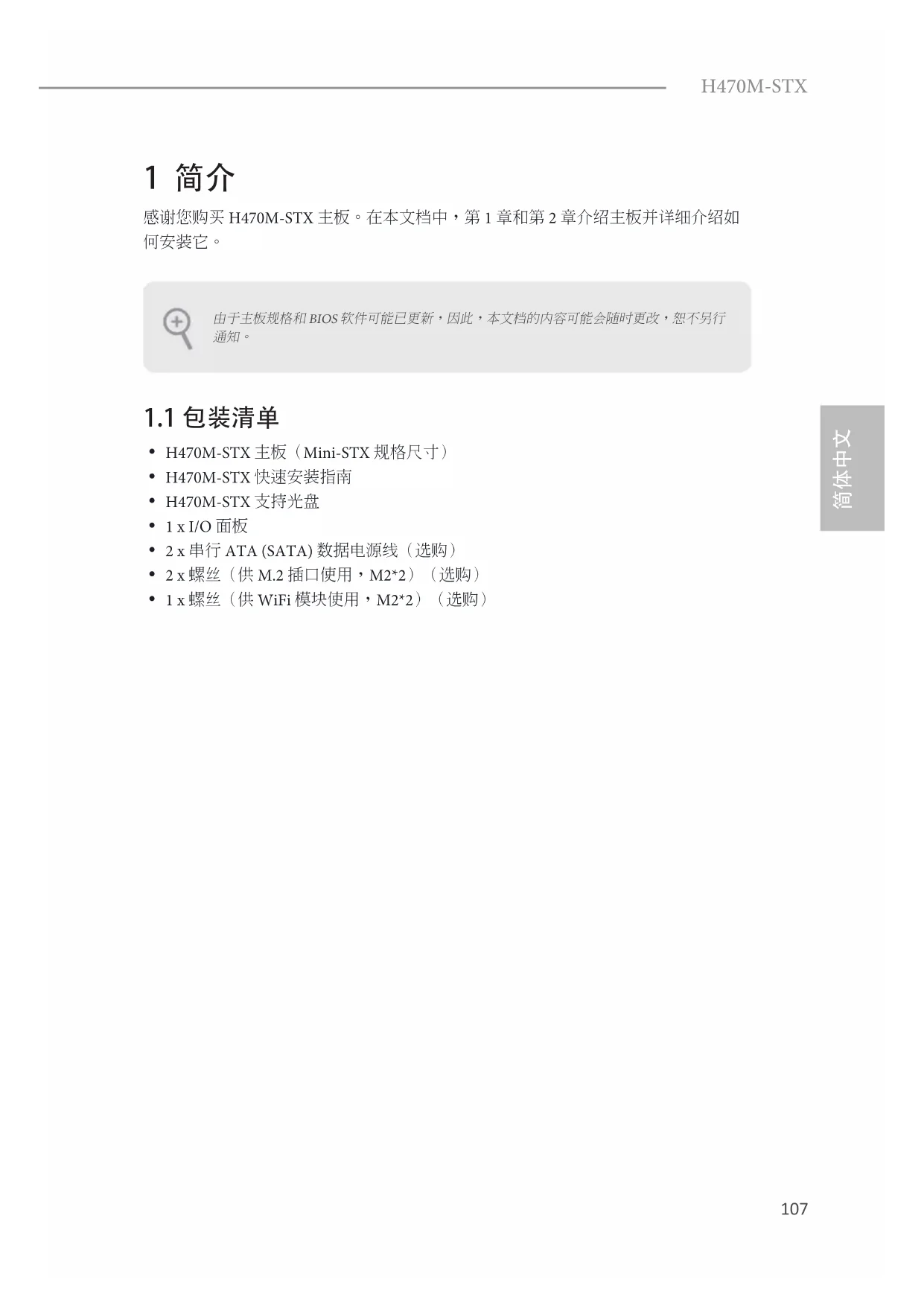

1 简介 感谢您购买 H470M-STX 主板。在本文档中，第 1 章和第 2 章介绍主板并详细介绍如

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行

H470M-STX 主板（Mini-STX 规格尺寸）

2 x 串行 ATA (SATA) 数据电源线（选购）

2 x 螺丝（供 M.2 插口使用，M2*2）（选购）

1 x 螺丝（供 WiFi 模块使用，M2*2）（选购）108

支持第 10 代 Intel® Core

支持 DDDR4 2933/2800/2666/2400/2133 非 ECC，非缓冲内存

(i9/i7) 支持 DDR4 最高达 2933

(i5/i3)，Pentium® 和 Celeron® 支持 DDR4 最高达 2666。

1 x M.2 Socket (Key E)，支持类型 2230 WiFi/BT 模块和 Intel® CNVi ( 集成 WiFi/BT)

只有 GPU 集成的处理器才支持 Intel® UHD Graphics 内置视效 和 VGA 输出。

• VP9 10 位和 VC-1 仅用于解码。

• Windows 操作系统不支持 VP8 和 VP9 编码。

4 个图形输出选项：D-Sub、HDMI、DisplayPort 1.4 和 DisplayPort 1.4（通过 USB Type-C Alt 模式）

支持 HDMI 1.4，30Hz 时最大分辨率达 4K x 2K (4096x2160)

支持 D-Sub，60Hz 时最大分辨率达 1920x1200

支持 DisplayPort 1.4，60Hz 时最大分辨率达 4K x 2K (4096x2304)

通过 HDMI 1.4 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc)、xvYCC 和 HBR（高位速率音

通过 HDMI 1.4 和 DisplayPort 1.4 端口支持 HDCP 2.3

通过 HDMI 1.4 和 DisplayPort 1.4 端口支持支持 4K 超高清 (UHD) 播放

1 x USB 3.2 Gen2 A 类型端口 (10 Gb/s) (ReDriver)（支持 ESD

1 x USB 3.2 Gen1 C 类型端口（支持 ESD 保护）

1 x 直流插孔（兼容 19V 电源适配器）*

• 65W CPU 使用 120W 电源适配器，35W CPU 使用 90W 电源适配

4 x USB 3.2 Gen1 A 类型端口（支持 ESD 保护）

1 x USB 3.2 Gen1 C 类型端口（支持 ESD 保护）

• 支持 USB Type-C Alt 模式

1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

1 x 超级 M.2 插口，支持 2280 M.2 SATA3 6.0 Gb/s 类型模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）*

1 x USB 2.0 接脚（支持 2 个 USB 2.0 端口，支持 ESD 保护）

AMI UEFI Legal BIOS，支持多语言 GUI

CPU 静音风扇（根据 CPU 温度自动调整机箱风扇速度）

ErP/EuP 支持（需要支持 ErP/EuP 的电源） 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三 方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执 行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。 Mini-STX 机箱支持列表

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚 上没有装跳线帽，跳线“开路”。 清除 CMOS 跳线 (CLRCMOS1) （见第 1 页，第 3 个） 2 针跳线 短接：清除 CMOS

CLRCMOS1 允许您清除 CMOS 中的数据。CM

OS 中的数据包括系统设置信息，如系 统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请关闭 计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住

在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必

须先启动系统，并在关闭后再执行清除 CMOS 操作。113 H470M-STX

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接 脚和接口上将会对主板造成永久性损坏。

（9 针 PANEL1） （见第 1 页，第 4 个）

GND 按照下面的针脚分配，将机箱 上的电源按钮、重置按钮和系 统状态指示灯连接到此接脚。 在连接线缆前请记下正负针脚。 PWRBTN （电源按钮）: 连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。 RESET （重置按钮）: 连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置按钮

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3

睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED （硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。 前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分 配和针脚分配正确匹配。114

（4 针 SPEAKER1） （见第 1 页，第 6 个） Front_L+ Front_R- Front_R+ Front_L-

请将机箱扬声器连接到此接头。 串行 ATA3 接口 （见第 2 页，第 9 和 10

这两个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储 设备的 SATA 数据线。 *SATA3 接口支持 2.5 英寸硬盘 (+5V)，并且不支持 3.5 英寸硬 盘 (+12V) USB 2.0 接头 （9 针 USB_8_9） （见第 1 页，第 5 个） 此主板上有一个接脚。此 USB

CPU 风扇接口 （4 针 CPU_FAN1） （见第 1 页，第 1 个） （4 针 CPU_FAN2） （见第 1 页，第 8 个）

此主板提供两个 4 针 CPU 风扇 （静音风扇）接口。如果您打 算连接 3 针 CPU 风扇，请将它 连接到针脚 1-3。

（5 针 AUDIO3） （见第 1 页，第 7 个）

电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信 息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品 中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、 财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一 之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限 为 10 年。

有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及

X O O O O O X O O O O O O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。备注 : 此产品所标示之环保使用年限，系指在一般正常使用状况下。116

1 簡介 感謝您購買華擎 H470M-STX 主機板。在本文件中，第 1 章及第 2 章包含主機板的簡

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。

2 x 螺絲（適用於 M.2 插座）（選用）

1 x 螺絲（適用於 WiFi 模組）(M2*2)（選用）117 H470M-STX

支援 DDR4 2933/2800/2666/2400/2133 非 ECC 無緩衝記憶體

(i5/i3)；Pentium® 和 Celeron® 支援最高 2666 DDR4。

1 x M.2 插座 (Key E)，支援 Type 2230 WiFi/BT 模組及 Intel® CNVi（整合式 WiFi/BT）

僅限整合 GPU 的處理器才可支援 Intel® UHD Graphics Built-in Visuals 及 VGA 輸出。

H.265 10 位元、VP8、VP9 8 位元、VP9 10 位元、MPEG2、

• VP9 10bit 和 VC-1 僅用於解碼。

• Windows 作業系統不支援 VP8 和 VP9 編碼。

顯示和內容安全性：Rec. 2020（廣色域）、Microso PlayReady 3.0、Intel® SGX 內容保護、UHD/HDR 藍光光碟118

四個圖形輸出選項：D-Sub、HDMI、DisplayPort 1.4 及 DisplayPort 1.4（透過 USB Type-C Alt 模式）

最高支援 4K x 2K (4096x2160) @ 30Hz 解析度的 HDMI 1.4

最高支援 1920x1200 @ 60Hz 解析度的 D-Sub

最高支援 4K x 2K (4096x2304) @ 60Hz 解析度的 DisplayPort 1.4

支援使用 HDMI 1.4 連接埠（需相容於 HDMI 顯示器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音

支援含 HDMI 1.4 及 DisplayPort 1.4 連接埠的 HDCP 2.3

支援使用 HDMI 1.4 與 DisplayPort 1.4 連接埠進行 4K Ultra HD (UHD) 播放

支援 802.3az EEE 節能乙太網路

1 x USB 3.2 Gen2 A 類型連接埠 (10 Gb/s)（支援靜電保護）

1 x USB 3.2 Gen1 C 類型連接埠（支援靜電保護）

1 x DC 插孔（相容於 19V 電源變壓器）*

• 120W 變壓器請用於 65W CPU，而 90W 變壓器請用於 35W CPU。

4 x USB 3.2 Gen1 A 類型連接埠（支援靜電保護）

1 x USB 3.2 Gen1 C 類型連接埠（支援靜電保護）

• 支援 USB Type-C Alt 模式

1 x Ultra M.2 插座，支援 2280 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 *

1 x USB 2.0 排針（支援 2 個 USB 2.0 連接埠）（支援靜電保護）

CPU 靜音風扇（依 CPU 溫度自動調整機殼風扇速度）

ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超 頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您 系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的 可能損害概不負責。120

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線 帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 (CLRCMOS1) （請參閱第 1 頁，編號 3） 2-pin 跳線 短路：清除 CMOS

您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊，

如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定， 請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。122

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針 及接頭上，將造成主機板永久性的受損。

(9-pin PANEL1) （請參閱第 1 頁，編號 4）

GND 請依照以下的針腳排列將機殼 上的電源按鈕、重設按鈕及系 統狀態指示燈連接至此排針。 在連接纜線之前請注意正負針

PWRBTN（電源按鈕）： 連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。 RESET（重設按鈕）： 接至機殼前面板上的重設按鈕。若電腦當機且無法執行正常重新啟動，按下重設按鈕即

PLED（系統電源 LED）： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入

會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED（硬碟活動 LED）： 連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。 各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源 LED、 硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線 及針腳指派皆正確相符。123 H470M-STX

(4-pin SPEAKER1) （請參閱第 1 頁，編號 6） Front_L+ Front_R- Front_R+ Front_L-

請將機殼喇叭連接至此排針。 Serial ATA3 接頭 （請參閱第 2 頁，編號 9 與 10）

這兩組 SATA3 接頭皆支援內 部儲存裝置的 SATA 資料纜 線，最高可達 6.0 Gb/s 資料傳

*SATA3 接頭支援 2.5 英寸硬碟 (+5V)，不支援 3.5 英寸硬碟 (+12V) USB 2.0 排針 (9-pin USB_8_9) （請參閱第 1 頁，編號 5） 此主機板上有一個排針。此 USB 2.0 排針皆可支援兩個連

CPU 風扇接頭 (4-pin CPU_FAN1) （請參閱第 1 頁，編號 1） (4-pin CPU_FAN2) （請參閱第 1 頁，編號 8）

本主機板配備兩個 4-Pin CPU 風扇（靜音風扇）接頭。若您 計畫連接 3-Pin CPU 風扇，請 接至 Pin 1-3。

(5-pin AUDIO3) （請參閱第 1 頁，編號 7）
