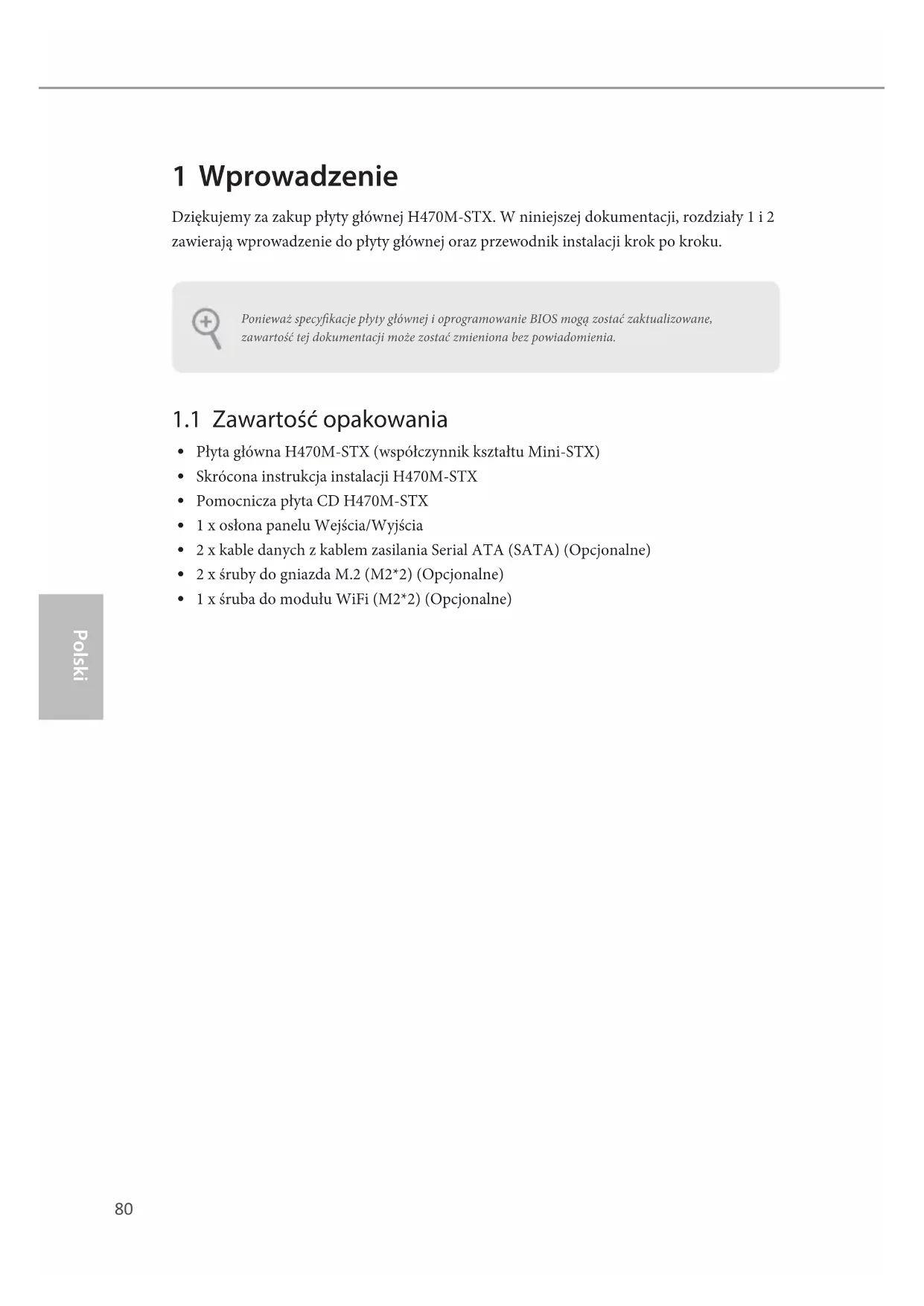

GND Jack detect Audio-L Audio-R Este conector de Áudio permite que você conecte o cabo de áudio ao fne de ouvido.80 Polski Polski 1 Wprowadzenie Dziękujemy za zakup płyty głównej H470M-STX. W niniejszej dokumentacji, rozdziały 1 i 2 zawierają wprowadzenie do płyty głównej oraz przewodnik instalacji krok po kroku. Ponieważ specykacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia.

1.1 Zawartość opakowania

Płyta główna H470M-STX (współczynnik kształtu Mini-STX)

Skrócona instrukcja instalacji H470M-STX

Pomocnicza płyta CD H470M-STX

1 x osłona panelu Wejścia/Wyjścia

2 x kable danych z kablem zasilania Serial ATA (SATA) (Opcjonalne)

2 x śruby do gniazda M.2 (M2*2) (Opcjonalne)

1 x śruba do modułu WiFi (M2*2) (Opcjonalne)81 H470M-STX Polski Polski

Współczynnik kształtu Mini-STX CPU

Obsługa 10 -ej Gen procesorów Intel® Core

Sekcja zasilania 4 Power Phase Design

Obsługa technologii Intel® Turbo Boost Max 3.0 Chipset

Obsługa pamięci DDR4 2933/2800/2666/2400/2133 non-ECC, pamięć niebuforowana

(i9/i7) obsługuje DDR4 do 2933; Core

Maks. wielkość pamięci systemowej: 64GB

15μ pozłacane styki w gniazdach DIMM Gniazdo rozszerzenia

1 x gniazdo M.2 (Key E), z obsługą modułu WiFi/BT typu 2230 i Intel® CNVi (Zintegrowany WiFi/BT) Graka

Wbudowana graka Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU.

• VP9 10bit i VC-1 służą wyłącznie do dekodowania.

• VP8 i VP9 kodowania nie są obsługiwane przez system operacyjny Windows.

Bezpieczeństwo wyświetlania i treści: Rec. 2020 (Wide Color Gamut), Microso PlayReady 3.0, Intel® SGX Content Protection, UHD/HDR Blu-ray Disc82 Polski Polski

Cztery opcje wyjścia graki: D-Sub, HDMI, DisplayPort 1.4 i DisplayPort 1.4 (przez USB Type-C Alt Mode)

• Obsługa do 3 monitorów jednocześnie

Obsługa HDMI 1.4 z maks. rozdzielczością do 4K x 2K (4096x2160) przy 30Hz

Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz

Obsługa DisplayPort 1.4 z maks. rozdzielczością do 4K x 2K (4096x2304) przy 60Hz

Obsługa portów HDCP 2.3 z HDMI 1.4 i DisplayPort 1.4

1 x gniazdo słuchawek/zestawu słuchawkowego

1 x złącze główkowe dźwięku LAN

Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ ESD

Obsługa PXE Przedni panel Wejścia/ Wyjścia

1 x gniazdo słuchawek/zestawu słuchawkowego

1 x port USB 3.2 Gen2 typu A (10 Gb/s) (ReDriver) (obsługa zabezpieczenia ESD)

1 x port USB 3.2 Gen1 typu C (obsługuje zabezpieczenia ESD)

1 x gniazdo wejścia mikrofonu83 H470M-STX Polski Polski Tylny panel Wejścia/ Wyjścia

1 x gniazdo zasilania DC (zgodne z zasilaczem 19 V)*

• Korzystać z zasilacza 120 W dla CPU 65 W i zasilacza 90 W dla CPU 35 W.

4 x port USB 3.2 Gen1 typu A (obsługuje zabezpieczenia ESD)

1 x port USB 3.2 Gen1 typu C (obsługuje zabezpieczenia ESD)

• Obsługa USB Type-C Alt Mode

1 x gniazdo Ultra M.2, obsługa typu 2280 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)* Obsługa technologii Intel® Optane

• Obsługa SSD NVMe, jako dysków rozruchowych Złącze

2 x złącze wentylatora CPU (2 x 4-pinowe)

1 x złącze główkowe głośnika wewnętrznego

1 x złącze główkowe na panelu przednim

1 x złącza główkowe USB 2.0 (obsługuje 2 porty USB 2.0) (Obsługa zabezpieczenia ESD)

1 x złącze główkowe dźwięku Funkcja BIOS

Obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUI

Zgodność zdarzeń wybudzania z ACPI 6.0

Wielokrotna regulacja napięcia DRAM Monitor sprzętu

Wykrywanie temperatury CPU

Cichy wentylator CPU (automatyczna regulacja prędkości obrotowej wentylatora obudowy zależnie od temperatury CPU)

Sterowanie wieloma prędkościami obrotowymi wentylatora CPU

Wykrywanie OTWARCIA OBUDOWY

Monitorowanie napięcia: Napięcie rdzenia CPU Vcore +12 V, +5 V, +3,3 V84 Polski Polski System operacyjny

Microso® Windows® 10 64-bitowy Certykaty

Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych rm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem. Lista obsługiwanych obudów Mini-STX Dostawca Model SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B85 H470M-STX Polski Polski

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych z pamięci CMOS (CLRCMOS1) (sprawdź s.1, Nr 3) 2-pinowa zworka Zwarcie: Usunięcie danych z pamięci CMOS Otwarcie: Domyślne CLRCMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Dane w pamięci CMOS obejmują informacje o konguracji systemu, takie jak hasło do systemu, datę, czas i parametry konguracji systemu. W celu usunięcia i zresetowania parametrów systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający, a następnie użyj nasadkę zworki do zwarcia na 3 sekundy pinów CLRCMOS1. Należy pamiętać, aby po usunięciu danych z pamięci CMOS zdjąć nasadkę zworki. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go.86 Polski Polski

1.4 Wbudowane złącza główkowe i inne złącza

Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze główkowe na panelu systemu (9-pinowe PANEL1) (sprawdź s.1, Nr 4)

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND Do tego złącza główkowego można podłączać przycisk zasilania, przycisk reset i wskaźnik stanu systemu na obudowie, zgodnie z przydziałem pinów poniżej. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus. PWRBTN (Przycisk zasilania): Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skongurować sposób wyłączania systemu z użyciem przycisku zasilania. RESET (Przycisk resetowania): Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania normalnego ponownego uruchomienia. PLED (Dioda LED zasilania systemu): Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5). HDLED (Dioda LED aktywności dysku twardego): Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy. Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.87 H470M-STX Polski Polski Złącze główkowe głośnika MONO (4-pinowe SPEAKER1) (sprawdź s.1, Nr 6) Front_L+Front_R- Front_R+ Front_L-

Podłącz to tego złącza główkowego głośnik obudowy. Złącza Serial ATA3 (sprawdź s.2, Nr 9 i 10)

Te dwa złącza SATA3 obsługują kable danych SATA dla wewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s. *Złącza SATA3 obsługują dyski twarde 2,5 cala (+5 V) i nie obsługują dysków twardych 3,5 cala (+12 V) Złącza główkowe USB 2.0 (9-pinowe USB_8_9) (sprawdź s.1, Nr 5) Na tej płycie głównej znajduje się jedno złącze główkowe. Złącze główkowe USB 2.0 może obsługiwać dwa porty. Złącza wentylatora CPU (4-pinowe CPU_FAN1) (sprawdź s.1, Nr 1) (4-pinowe CPU_FAN2) (sprawdź s.1, Nr 8)

Płyta główna udostępnia dwa 4-pinowe złącza wentylatora CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3. Styk Nazwa sygnału Styk Nazwa sygnału

Polski Polski Złącze główkowe dźwięku (5-pinowe AUDIO3) (sprawdź s.1, Nr 7)

GND Jack detect Audio-L Audio-R Złącze główkowe dźwięku umożliwia podłączenie kabla audio słuchawek.89 H470M-STX
