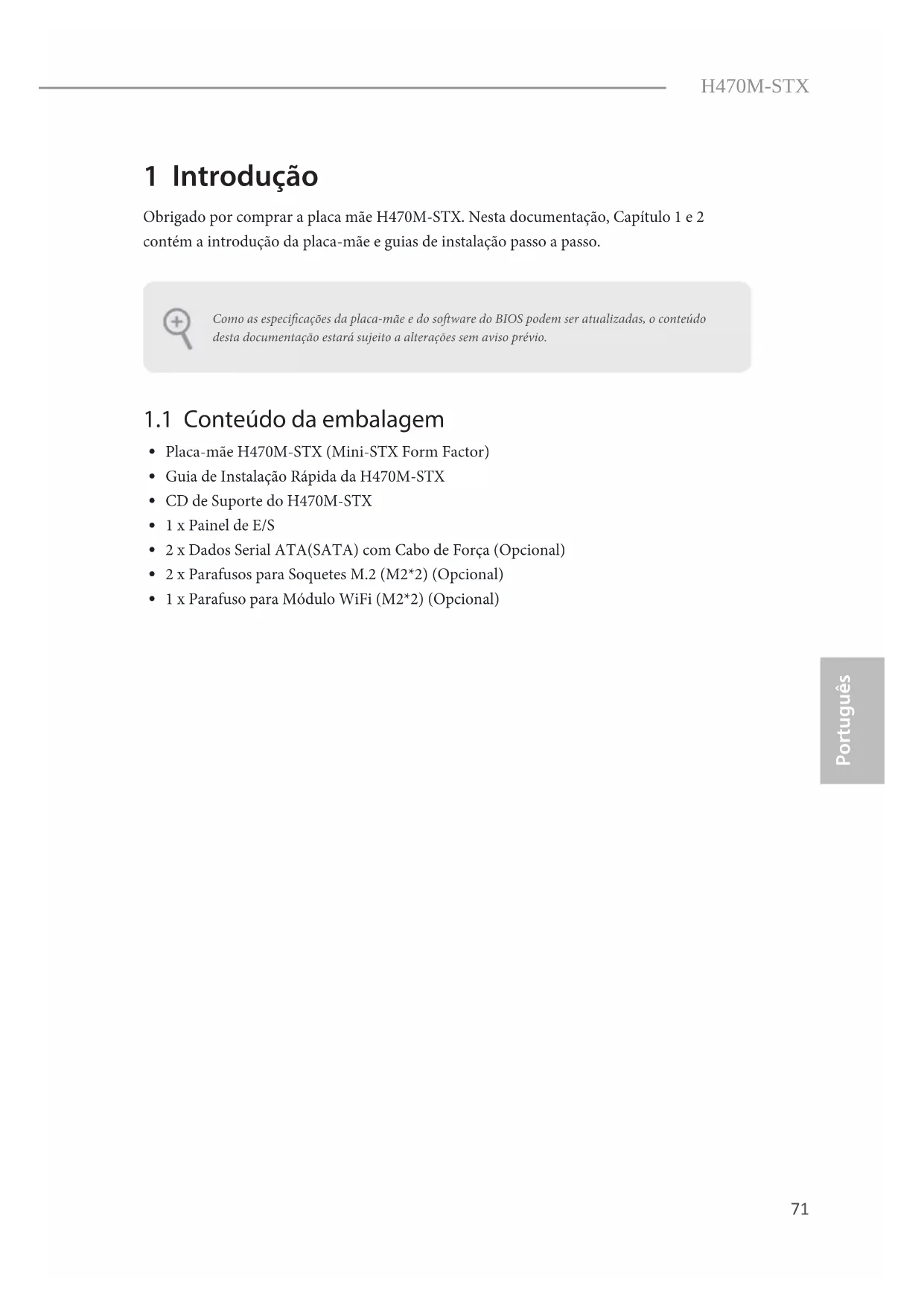

GND Jack detect Audio-L Audio-R Эта аудиоколодка дает возможность подключить аудиокабель к гарнитуре.71 H470M-STX Português 1 Introdução Obrigado por comprar a placa mãe H470M-STX. Nesta documentação, Capítulo 1 e 2 contém a introdução da placa-mãe e guias de instalação passo a passo. Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio.

1.1 Conteúdo da embalagem

Guia de Instalação Rápida da H470M-STX

1 x Parafuso para Módulo WiFi (M2*2) (Opcional)72 Português

Design com 4 fases de alimentação

Suporta memória DDR4 2933/2800/2666/2400/2133, não ECC, sem memória intermédia

Contato em Ouro 15μ nos slots DIMM Slot de expansão

Os grácos incorporados Intel® UHD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

• VP9 10bit e VC-1 são apenas para decodicação.

• Codicação VP8 e VP9 não são suportados pelo SO Windows.

Visualização e Segurança do Conteúdo: Rec. 2020 (Wide Color Gamut), Microso PlayReady 3.0, Proteção Conteúdo SGX Intel®, Disco Blu-ray UHD/HDR73 H470M-STX Português

Quatro opções de saída de grácos: D-Sub, HDMI, DisplayPort 1.4 e DisplayPort 1.4 (sobre Modo Alt USB Tipo-C)

• Suporta até 3 monitores simultaneamente

Suporta HDMI 1.4 com resolução máx. até 4K x 2K (4096x2160) @ 30Hz

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

Suporta DisplayPort 1.4 com resolução máx. até 4K x 2K (4096x2304) @ 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 1.4 (É necessário um monitor compatível com HDMI)

Suporta reprodução HD Ultra (UHD) 4K com portas HDMI 1.4 e DisplayPort 1.4 Áudio

Oferece Suporte à Proteção de Relâmpago/ESD

1 x Porta USB 3.2 Gen2 Tipo A (10 Gb/s) (Suporta Proteção ESD)

1 x Porta USB 3.2 Gen1 Tipo C (Suporta Proteção ESD)

1 x Adaptador CC (Compatível com o adaptador de força de 19V)*

4 x Porta USB 3.2 Gen1 Tipo A (Suporta Proteção ESD)

1 x Porta USB 3.2 Gen1 Tipo C (Suporta Proteção ESD)

• Suporta NVMe SSD nos discos de inicialização Conector

1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0) (Suporta Proteção ESD)

1 x Conector de Áudio Funções da BIOS

ACPI 6.0 compatível com eventos de despertar

Multi-ajuste de Voltagem da DRAM Monitor de hardware

Tacômetro da Ventoinha da CPU

Ventoinha silenciosa da CPU (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

Controle de multi velocidade da Ventoinha da CPU

Detecção de ABERTURA da CAIXA

Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore75 H470M-STX Português

Microso® Windows® 10 64-bit Certicações

Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking. Lista de Suporte do Chassi Mini-STX Vendedor Modelo SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B76 Português

1.3 Conguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Apagar o Jumper CMOS (CLRCMOS1) (ver p.1, N.º 3) Jumper de 2 pinos Curto: Apagar CMOS Abrir: Padrão CLRCMOS1 permite que você apague os dados no CMOS. Os dados no CMOS incluem informações de conguração do sistema, tal como senha do sistema, data, hora e parâmetros de conguração do sistema. Para apagar e reinicializar os parâmetros do sistema na conguração padrão, desligue o computador e retire o cabo de alimentação, utilizando em seguida a tampa do jumper nos pinos de CLRCMOS1 durante 3 segundos. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS.77 H470M-STX Português

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 4)

GND Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta.78 Português Cabeçote do Alto-Falante MONO (SPEAKER1 de 4 pinos) (ver p.1, N.º 6) Front_L+Front_R- Front_R+ Front_L-

Estes dois conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. Os conectores SATA3 oferecem suporte a disco rígido de 2,5 polegadas (+5V) e não oferecem suporte a disco rígido de 3,5 polegadas (+12V) Suporte USB 2.0 (USB_8_9 de 9 pinos) (ver p.1, N.º 5) Há um cabeçote nesta placa-mãe. Cada suporte USB 2.0 pode ter duas portas. Conectores do ventilador da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 1) (CPU_FAN2 de 4 pinos) (ver p.1, N.º 8)

Esta placa mãe inclui dois conectores de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3. PIN Nome do Sinal PIN Nome do Sinal
