BEDIENUNGSANLEITUNG H470MSTX ASROCK

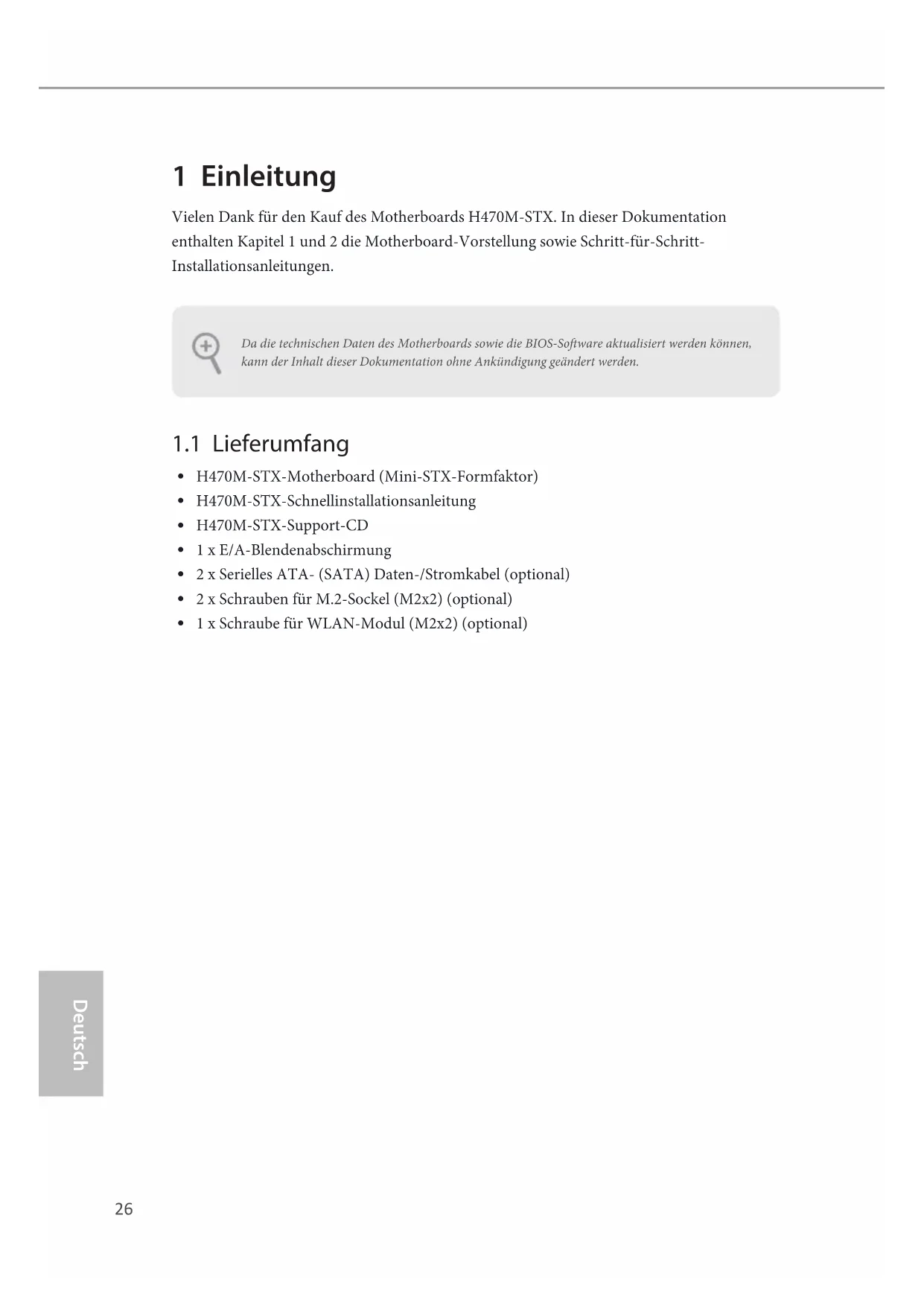

H470M-STX-Schnellinstallationsanleitung

1 x E/A-Blendenabschirmung

2 x Schrauben für M.2-Sockel (M2x2) (optional)

1 x Schraube für WLAN-Modul (M2x2) (optional)27 H470M-STX Deutsch

1.2 Technische Daten

Mini-STX-Formfaktor Prozessor

Unterstützt Intel® Core

-Prozessoren (Sockel 1200) der 10 ten Generation

4-Leistungsphasendesign

Unterstützt Intel® Turbo Boost Max Technology 3.0 Chipsatz

Intel® H470 Speicher

Dualkanal-DDR4-Speichertechnologie

2 x DDR4-SO-DIMM-Steckplätze

Unterstützt ungepuerten DDR4 2933/2800/2666/2400/2133- Non-ECC-Speicher

(i9/i7) Unterstützt DDR4 bis zu 2933; Core

(i5/i3), Pentium® und Celeron® Unterstützt DDR4 bis zu 2666.

Systemspeicher, max. Kapazität: 64GB

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

15-μ-Goldkontakt in DIMM-Steckplätze Erweiter- ungssteck- platz

1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT-Modul und Intel® CNVi (WLAN/BT integriert) Grakkarte

Integrierte Intel® UHD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

• VP9 10 Bit und VC-1 dienen nur der Dekodierung.

• VP8- und VP9-Enkodierugn werden von Windows- Betriebssystemen nicht unterstützt.

Grak, Medien und Rechenleistung: Microso DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid- / umschaltbare Grakkarte, OpenCL 2.1

Vier Grakkarten-Ausgangsoptionen: D-Sub, HDMI, DisplayPort

1.4 und DisplayPort 1.4 (über USB Type-C Alt Mode)

• Unterstützt bis zu 3 Displays gleichzeitig

Unterstützt HDMI 1.4 mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 30 Hz

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt DisplayPort 1.4 mit maximaler Auösung von 4K x 2K (4096 x 2304) bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 1.4-Port (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP 2.3 mit HDMI 1.4- und DisplayPort 1.4-Ports

Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI 1.4- und DisplayPort-1.4-Ports Audio

1 x Kopörer-/Headset-Anschluss

Unterstützt Wake-On-LAN

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Frontblende, E/A

1 x Kopörer-/Headset-Anschluss

1 x USB-3.2 Gen2-Typ-A-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB-3.2 Gen1-Typ-C-Port (unterstützt Schutz gegen elektrostatische Entladung)

1 x Gleichstromanschluss (mit 19-Volt-Netzteil kompatibel)*

• Verwenden Sie bitte das 120-Watt-Netzteil für die 65-Watt-CPU und das 90-Watt-Netzteil für die 35-Watt-CPU.

4 x USB-3.2 Gen1-Typ-A-Port (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB-3.2 Gen1-Typ-C-Port (unterstützt Schutz gegen elektrostatische Entladung)

• Unterstützt USB Type-C Alt Mode

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) Speicher

1 x Ultra-M.2-Sockel, unterstützt 2280-M.2-SATA III-6,0-Gbit/s- Modul und M.2-PCI Express-Modul bis Gen3 x 4 (32 Gbit/s)*

• Unterstützt Intel® Optane

• Unterstützt NVMe-SSD als Bootplatte Anschluss

1 x Stileiste für internen Lautsprecher

1 x USB 2.0-Stileiste (unterstützt zwei USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

1 x Audio-Stileiste BIOS- Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

ACPI 6.0-konforme Aufweckereignisse

SMBIOS 2.7-Unterstützung

DRAM-Spannungsmehrfachanpassung Hardware- überwachung

CPU-Temperaturerkennung

Lautloser CPU-Lüer (automatische Anpassung der Gehäuselüergeschwindigkeit entsprechend der CPU-Temperatur)

CPU-Lüer-Mehrfachgeschwindigkeitssteuerung

Gehäuse-oen-Erkennung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore30 Deutsch Betriebs- system

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden. Liste der unterstützten Mini-STX-Gehäuse Anbieter Modell SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B31 H470M-STX Deutsch

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 3) 2-poliger Jumper Kurzgeschlossen: CMOS löschen Oen: Standard CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel; schließen Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe kurz. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter.32 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen. Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 4)

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.33 H470M-STX Deutsch Mono-Lautsprecher- Stileiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 6) Front_L+Front_R- Front_R+ Front_L-

Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste. Serial-ATA-III-Anschlüsse (siehe S. 2, Nr. 9 und 10)

Diese beiden SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenüb ertragungsgeschwindigkeit bis 6,0 Gb/s. *Die SATA-III-Anschlüsse unterstützen 2,5-Zoll-Festplatten (+5 V) und unterstützen keine 3,5-Zoll-Festplatten (+12 V) USB 2.0-Stileiste (9-polig, USB_8_9) (siehe S. 1, Nr. 5) Es gibt eine Stileiste an diesem Motherboard. Diese USB 2.0- Stileiste unterstützt zwei Ports. CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 1) (4-polig, CPU_FAN2) (siehe S. 1, Nr. 8)

Dieses Motherboard bietet zwei 4-polige CPU-Lüeranschlüsse (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. Pol Signalname Pol Signalname

Deutsch Audiosteckleiste (5-polig, AUDIO3) (siehe S. 1, Nr. 7)
