Step 6 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module. For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com38 Deutsch 1 Einleitung Vielen Dank, dass Sie sich für das C621A WS von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

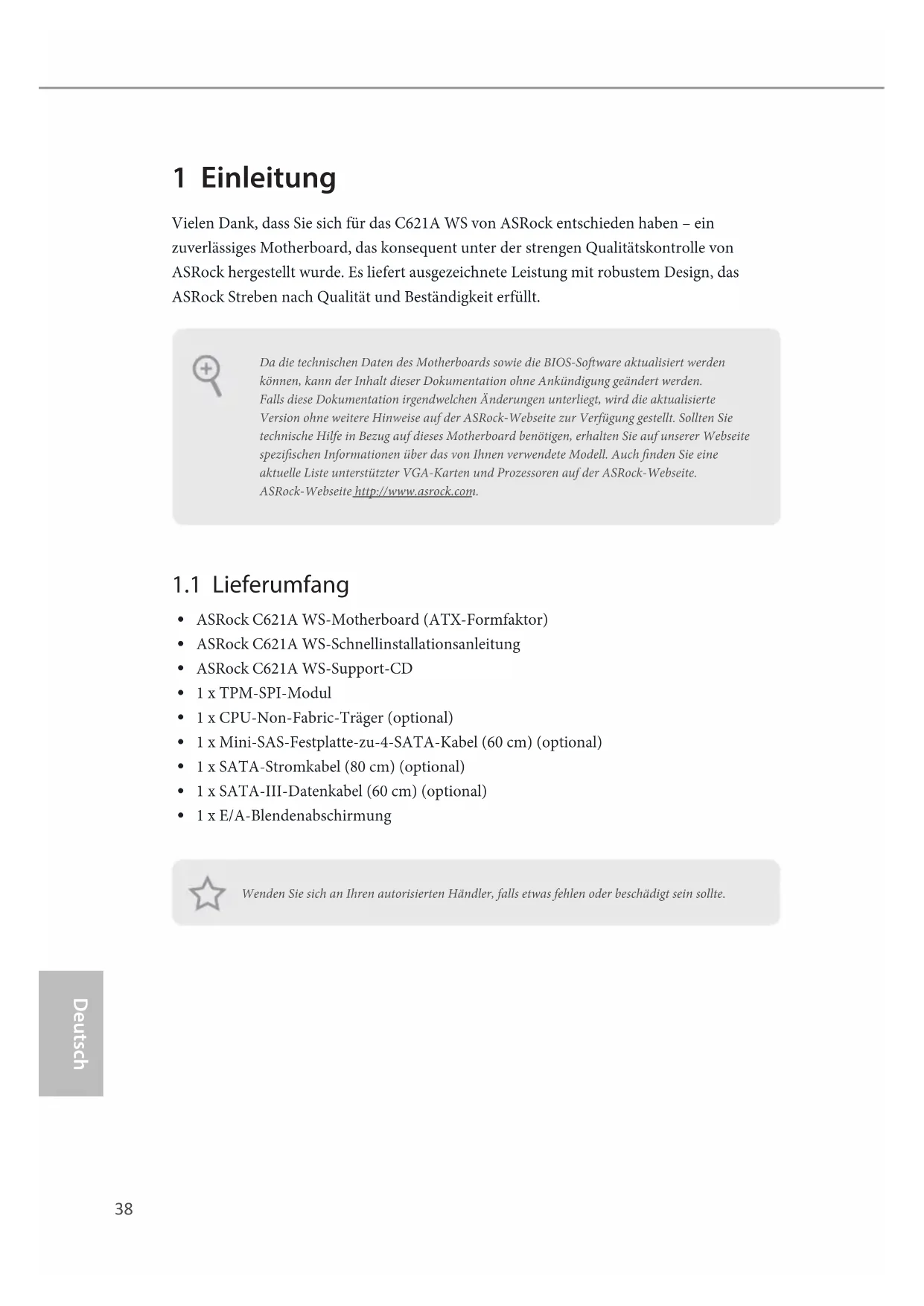

ASRock C621A WS-Motherboard (ATX-Formfaktor)

ASRock C621A WS-Schnellinstallationsanleitung

1 x E/A-Blendenabschirmung Wenden Sie sich an Ihren autorisierten Händler, falls etwas fehlen oder beschädigt sein sollte.Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.39 C621A WS Deutsch

1.2 Technische Daten

Platine mit zwei Unzen Kupfergehalt Prozessor

Skalierbare Intel® Xeon®-Prozessoren der 3. Generation

7-Leistungsphasendesign Chipsatz

Intel® C621A Speicher

Acht-Kanal-Speichertechnologie (1DPC)

8 x DDR4-DIMM-Steckplätze

Unterstützt persistenten DDR4-3200/2933/2666/2400/2133/1866- DDR4-RDIMM/ RDIMM-3DS/LRDIMM/LRDIMM-3DS/Intel® Optane™-Speicher der 200er-Serie

Systemspeicher, max. Kapazität: RDIMM: 64 GB, LRDIMM:

128 GB, RDIMM-3DS/ LRDIMM-3DS: 256GB

Erweiter- ungssteck- platz

4 x PCIe Gen4x16-Steckplätze (PCIE1/PCIE3/PCIE5/PCIE7)*

3 x PCIe Gen4x8-Steckplätze (PCIE2/PCIE4/PCIE6)*

• Wenn der PCIE2-Steckplatz belegt ist, wird PCIE3 auf den x8-Modus herabgesetzt. Wenn der PCIE4-Steckplatz belegt ist, wird PCIE5 auf den x8-Modus herabgesetzt. Wenn der PCIE6-Steckplatz belegt ist, wird PCIE7 auf den x8-Modus herabgesetzt. Grakkarte

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz LAN 2 x 10 Gigabi- LAN 100/1000/2500/5000/10000 Mb/s (Intel® X710-AT2)

Unterstützt Wake-On-LAN

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE40 Deutsch 2 x Gigabit-LAN 10/100/1000 Mb/s (Intel® I210)

Unterstützt Wake-On-LAN

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE 1 x Dedizierte IPMI (ASPEED AST2500)

Unterstützt iKVM and vMedia Speicher

1 x Mini-SAS-HD-Anschluss

1 x Ultra-M.2-Sockel (M2_1, Key M), unterstützt Typ- 2242/2280/22110-SATA-III-6,0-Gb/s- und PCIe-Gen3x4- (32 Gb/s) Modi*

1 x M.2-Sockel (M2_2, Key M), unterstützt Typ-2242/2280/22110- SATA-III-6,0-Gb/s- und PCIe-Gen3x1- (8 Gb/s) Modi*

• Unterstützt Intel® Optane

• Unterstützt NVMe-SSD als Bootplatte

• Unterstützt ASRock U.2-Kit RAID

Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA- Speichergeräte

Unterstützt RAID 0, RAID 1, RAID 5 für M.2-NVMe- Speichergeräte Rückblende, E/A

1 x UID-Schalter mit LED

4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)

1 x dedizierter RJ45-IPMI-LAN-Port Anschluss

1 x SPI-TPM-Stileiste

1 x COM-Anschluss-Stileiste

5 x Systemlüeranschluss (6-polig)

1 x 24-poliger ATX-Netzanschluss (hochdichter Netzanschluss)41 C621A WS Deutsch

1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

1 x 4-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

1 x USB 2.0-Stileiste (unterstützt zwei USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB 3.2 Gen1-Stileiste (unterstützt 2 USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

2 x USB-3.2-Gen2-Type-C-Stileisten an der Frontblende (unterstützt Schutz gegen elektrostatische Entladung)

1 x Zusatzblendenstileiste

1 x Intelligente-Plattformverwaltung-Bus-Stileiste

1 x PCI-Express-Hot-Plug-Anschluss-Stileiste an der Rückblende

1 x CPU-HP-SMBus-Anschluss

1 x ermosensor-Stileiste

1 x Virtual RAID an der CPU-Stileiste

1 x nicht-maskierbare Unterbrechungstaste-Stileiste

1 x Dr. Debug mit LED BIOS- Funktion

ACPI 5.0-konforme Aufweckereignisse

SMBIOS 2.3-Unterstützung Hardware- überwachung

Temperaturerkennung: CPU, PCH, MB, Kartenseite

Lüertachometer: CPU, Rückseite, Vorderseite Lüertachometer

Lautloser Lüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur): CPU- Lüer

Mehrfachgeschwindigkeitssteuerung: CPU, Rückseite, Vorderseite Lüer

• Bitte beachten Sie unsere Webseite für die aktuellste Liste zur Betriebssystemunterstützung.

• Unter Ubuntu 16.04 (64bit) unterstützt nur der Intel-RAID-Modus UEFI BOOT.

• Ubuntu 18.04 (64bit) unterstützt nicht den Intel-RAID-Modus (nur AHCI). Zertizierun- gen

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com43 C621A WS Deutsch

1.3 Jumper-Einrichtung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist. MiniSAS-HD-SATA/PCIE- Auswahl-Jumper (3-polig, MINISAS_1) (siehe S. 1, Nr. 40) SATA (Standard) PCIE CPU-PECI-Modus-Jumper (3-polig, PECI1) (siehe S. 1, Nr. 48) CPU PECI mit PCH verbunden CPU PECI mit BMC verbunden (Standard) Sicherheitsüberschreibung- Jumper (3-polig, SEC_OR1) (siehe S. 1, Nr. 33) Deskriptor- Sicherheitsüberschreibung Keine Überschreibung (Standard) ME-Wiederherstellung- Jumper (3-polig, ME_RECOVERY1) (siehe S. 1, Nr. 49) Normalmodus (Standard) ME- Wiederherstellungsmodus Kennwortrücksetzung- Jumper (3-polig, PASSWORD_ CLEAR) (siehe S. 1, Nr. 51) Normalmodus (Standard) Kennwort löschen44 Deutsch BIOS-Wiederherstellung- Jumper (3-polig, BIOS_ RECOVERY1) (siehe S. 1, Nr. 45) Normalmodus (Standard) BIOS wiederherstellen ESPI/LPC-Auswahl-Jumper (3-polig, ESPI_LPC_SEL1) (siehe S. 1, Nr. 54) ESPI (Standard) LPC ESPI-Flash-Freigabe-Jumper (3-polig, ESPI_SHARE) (siehe S. 1, Nr. 42) Master-ESPI-Flash-Freigabe (Standard) Slave-ESPI-Flash-Freigabe Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. BIOS-Tausch- Überschreibung-Jumper (ESPI_MODE1) (siehe S. 1, Nr. 52) Oen: Überschreibung deaktivieren (Standard) Kurzgeschlossen: Überschreibung aktivieren 2-pin Jumper45 C621A WS Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 29)

GNDRESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel insbesondere die positiven und negativen Kontakte. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.46 Deutsch Zusatzblenden-Stileiste (18-polig, AUX_ PANEL1) (siehe S. 1, Nr. 30) GND SMB_CLK SMB_Alert CASEOPEN

Diese Stileiste unterstützt mehrere Funktionen an der Frontblende, darunter Frontblenden-SMB, Internetstatusanzeige und Gehäusezugrispin. Mini-SAS-HD-Anschluss Winkel rechts: (SATA_0_3) (siehe S. 1, Nr. 22) SATA_0_3 Dieser Anschluss unterstützt Mini-SAS-zu-SATA- Datenkabel für interne Speichergeräte mit einer Datenübertragungs- geschwindigkeit bis 6,0 Gb/s. A. Frontblenden-SMBus-Anschlusspin (Pin 6-1 FPSMB) Diese Stileiste ermöglicht Ihnen die Verbindung von SMBus- (System Management Bus) Geräten. Sie kann für Kommunikation zwischen Peripheriegeräten im System, die geringere Übertragungsraten haben, und Energieverwaltungsgeräte genutzt werden. B. Internetstatus-Anzeige (2-polig, LAN1_LED, LAN2_LED) Diese zwei 2-poligen Stileisten ermöglichen Ihnen die Nutzung des Gigabit-Internet-Anzeigekabels zur Verbindung mit der LAN-Statusanzeige. Wenn diese Anzeige blinkt, bedeutet dies, dass die Internetverbindung hergestellt wurde. C. Gehäuseeingrispin (2-polig, CHASSIS) Diese Stileiste wird für Host-Computer-Gehäuse mit Gehäuseeingriserkennung bereitgestellt. Zudem muss sie mit externen Erkennungsgeräten, wie einem Gehäuseeingriserkennungssensor oder Mikroschalter, arbeiten. Wenn diese Funktion aktiviert ist und sich eine Gehäusekomponente bewegt, erkennt der Sensor dies sofort und sendet ein Signal an diese Stileiste, und das System zeichnet dieses Gehäuseeingrisereignis auf. Die Standardeinstellung ist der CASEOPEN- und GND-Pin; diese Funktion ist ausgeschaltet. D. Lokalisierer-LED (4-polig, LOCATOR) Diese Stileiste ist für den Lokalisierungsschalter und die LED an der Frontblende. E. Systemfehler-LED (2-polig, LOCATOR) Diese Stileiste ist für die Fehler-LED am System.47 C621A WS Deutsch USB 3.2 Gen1-Stileiste (19-polig, USB3_5_6) (siehe S. 1, Nr. 6) Neben vier standardmäßigen USB-3.2-Gen1-Ports an der E/A-Blende bendet sich eine USB-3.2-Gen1-Stileiste an diesem Motherboard. Diese USB-3.2-Gen1-Stileiste kann zwei USB-3.2-Gen1-Ports unterstützen. Systemlüeranschlüsse (6-polig, FAN1) (6-polig, FAN2) (6-polig, FAN3) (6-polig, FAN4) (6-polig, FAN5) (siehe S. 1, Nr. 3, 8, 13, 14, 19)

Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt. Alle Lüer unterstützen Lüersteuerung. Type-C-USB-3.2 Gen2- Stileisten für die Frontblende (20-polig, USB31_TC_1) (siehe S. 1, Nr. 23) (20-polig, USB31_TC_2) (siehe S. 1, Nr. 24) Es gibt zwei Type-C-USB-3.2 Gen2-Stileisten für die Frontblende an diesem Motherboard. Diese Stileisten dienen dem Anschluss von USB-3.2 Gen2-Modulen für zusätzliche USB-3.2 Gen2- Ports. *2 Type-C-USB-Stileisten (USB31_ TC1/USB31_TC2) werden gemeinsam mit 2 7-poligen SATA-Stileisten (SSATA_2/SSATA_3) genutzt (BOM- Option). USB-2.0-Anschluss (USB_1) (siehe S. 1, Nr. 34) Es bendet sich ein vertikaler USB-2.0-Anschluss an diesem Motherboard.

Es gibt eine Stileiste an diesem Motherboard. Diese USB 2.0-Stileiste unterstützt zwei Ports. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 4)

GND N/A Dieses Motherboard bietet einen 24-poligen ATX- Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V- Netzanschlüsse (8-polig, ATX12V1) (siehe S. 1, Nr. 5) (4-polig, ATX12V2) (siehe S. 1, Nr. 7)

GND 12V Dieses Motherboard bietet einen 8-poligen und einen 4-poligen ATX-12-V- Stromanschluss. SATA-DOM- Stromanschluss (3-polig, SATAPWR1) (siehe S. 1, Nr. 15) (3-polig, SATAPWR2) (siehe S. 1, Nr. 12) GND +5V +12V Bitte verbinden Sie diesen SATA-Stromanschluss und Ihre SATA-Festplatte zur Stromversorgung vom Motherboard über ein SATA- Stromkabel, wenn Sie den Gleichspannungseingang- Modus ohne SATA- Stromversorgung nutzen. TPM-Stileiste (17-polig, TPM1) (siehe S. 1, Nr. 36)

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.49 C621A WS Deutsch TPM-SPI-Stileiste (13-polig, TPM_BIOS_ PH1) (siehe S. 1, Nr. 32)

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System für SPI- Schnittstelle, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität. Netzteil-SMBus- Stileiste (5-polig, PSU_SMB1) (siehe S. 1, Nr. 2) +3V

GNDALERTSMBCLK SMBDATA Netzteil-SMBs überwachen den Status der Stromversorgung, Lüer und Systemtemperatur. Intelligente- Plattverwaltung-Bus- Stileiste (4-polig, IPMB1) (siehe S. 1, Nr. 43) IPMB_SDA IPMB_SC

No Connect GND Dieser 4-polige Anschluss dient der Bereitstellung eines verkabelten Baseboard oder einer Frontblendenverbindung für nützliche Funktionen und Merkmale und Drittanbieter- erweiterungskarten, wie Notfallverwaltungskarten, die Verwaltungsfunktionen über IPMB bieten. Baseboard- Verwaltungscontroller- SMBus-Stileiste (5-polig, BMC_SMB_1) (siehe S. 1, Nr. 41)

PowerBMC_SMBCLK7 GND BMC_SMBDATA7 Die Stileiste wird für SMBus- Geräte verwendet. CPU-HP-SMBus- Anschluss (5-polig, CPU1_HSBP1) (siehe S. 1, Nr. 1)

Diese Stileiste wird für die Hot-Plug-Funktion von Festplatten an der Rückplatte verwendet.50 Deutsch Serial-ATA-III-DOM Anschlüsse (SATA_4) (siehe S. 1, Nr. 18) (SATA_5) (siehe S. 1, Nr. 16) SATA_5SATA_4 Die SATA-III-DOM- Anschlüsse unterstützen sowohl SATA-DOMs (Disk- On-Module) als auch SATA- Datenkabel für interne Speichergeräte. Serial-ATA-III- Anschlüsse Vertikal: (SATA_4) (siehe S. 1, Nr. 18) (SATA_5) (siehe S. 1, Nr. 16) SATA_5SATA_4 Diese beiden SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Date nübertragungsgeschwindigkeit bis 6,0 Gb/s. *2 Type-C-USB-Stileisten (USB31_ TC1/USB31_TC2) werden gemeinsam mit 2 7-poligen SATA-Stileisten (SSATA_2/SSATA_3) genutzt (BOM- Option). Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 44)

RRI#1 Diese COM-Stileiste unterstützt ein Modul für serielle Ports. CMOS-Pad leeren (CLRMOS1) (siehe S. 1, Nr. 58) Dies ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Leeren des CMOS müssen Sie die CMOS-Batterie herausnehmen und CMOS- Pad leeren kurzschließen. Nicht-maskierbare Unterbrechungstaste- Stileiste (NMI_BTN2) (siehe S. 1, Nr. 46)

CONTROL GND Bitte verbinden Sie ein NMI- Gerät mit dieser Stileiste.51 C621A WS Deutsch Wärmesensor- Steckerleiste (2-polig, TR1) (siehe S. 1, Nr. 39)

TR1 GND Bitte verbinden Sie das ermosensor-Kabel mit Pin 1-2 oder Pin 2-3 und das andere Ende mit dem Gerät, das Sie zur Überwachung der Temperatur nutzen möchten. Front-LAN-LED- Stileiste (4-polig, FRONT_LED_ LAN34) (siehe S. 1, Nr. 35)

LAN3_LINK Dieser 4-polige Anschluss wird für die Front-LAN- Statusanzeige verwendet. Gehäuselautsprecher- stileiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 26)

+5V DUMMY DUMMY SPEAKER Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste. Serielle-Allzweck- Eingang/Ausgang- Stileisten (7-polig, SATA_SGPIO1) (siehe S. 1, Nr. 37) (7-polig, SSATA_SGPIO1) (siehe S. 1, Nr. 38)

SLOAD SCLOCK GND GND SDA TAOUT Die Stileisten unterstützt serielle Verbindungsschnittstelle für Onboard-SATA- Verbindungen. PWM-Konguration- Stileiste (3-polig, PWM_CFG1) (siehe S. 1, Nr. 11) GND

Diese Stileiste wird für PWM-Kongurationen verwendet. CPU-VSENSE-Stileiste (3-polig, CPU_VSENSE) (siehe S. 1, Nr. 10)

Diese Stileiste wird zur Erkennung von CPU1 VSENSE verwendet.52 Deutsch Virtual RAID an CPU Stileiste (4-polig, RAID_1) (siehe S. 1, Nr. 28) GND GND +3VSB

Dieser Anschluss unterstützt Intel® Virtual RAID an CPU und NVME/AHCI RAID an CPU PCIE. Mit der Einführung des Intel-VROC-Produktes gibt es drei Betriebsmodi: SKU HW-Taste erforderlich Wesentliche Funktionen und Merkmale Pass-thru Nicht erforderlich

• Hot-Plug-Unterstützung

• RAID-0-Unterstützung für Intel-Fultondale- NVMe-SSDs Standard VROCSTANMOD

• Standard-SKU-Merkmale

• RAID-5-Schreibvorgang Lochgehäuse *Es werden nur Intel-SSDs unterstützt. *Weitere Einzelheiten zur VROC nden Sie in den von Intel veröentlichten oziellen Informationen.53 C621A WS Deutsch

1.5 Geräteidentizierungszweck-LED/-Schalter

Mit der UID-Taste können Sie den Server, an dem Sie arbeiten, von der Rückseite eines Server-Racks lokalisieren. Geräteidentizierungszweck- LED/-Schalter (UID1) (siehe S. 6, Nr. 9) Wenn die UID-Taste an der Front- oder Rückblende gedrückt wird, schaltet sich die blaue UID-LED-Anzeige an der Vorder-/Rückseite ein. Drücken Sie die UID-Taste zum Abschalten der Anzeige erneut.54 Français Français 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock C621A WS, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
