사용 설명서 C621A WS ASROCK

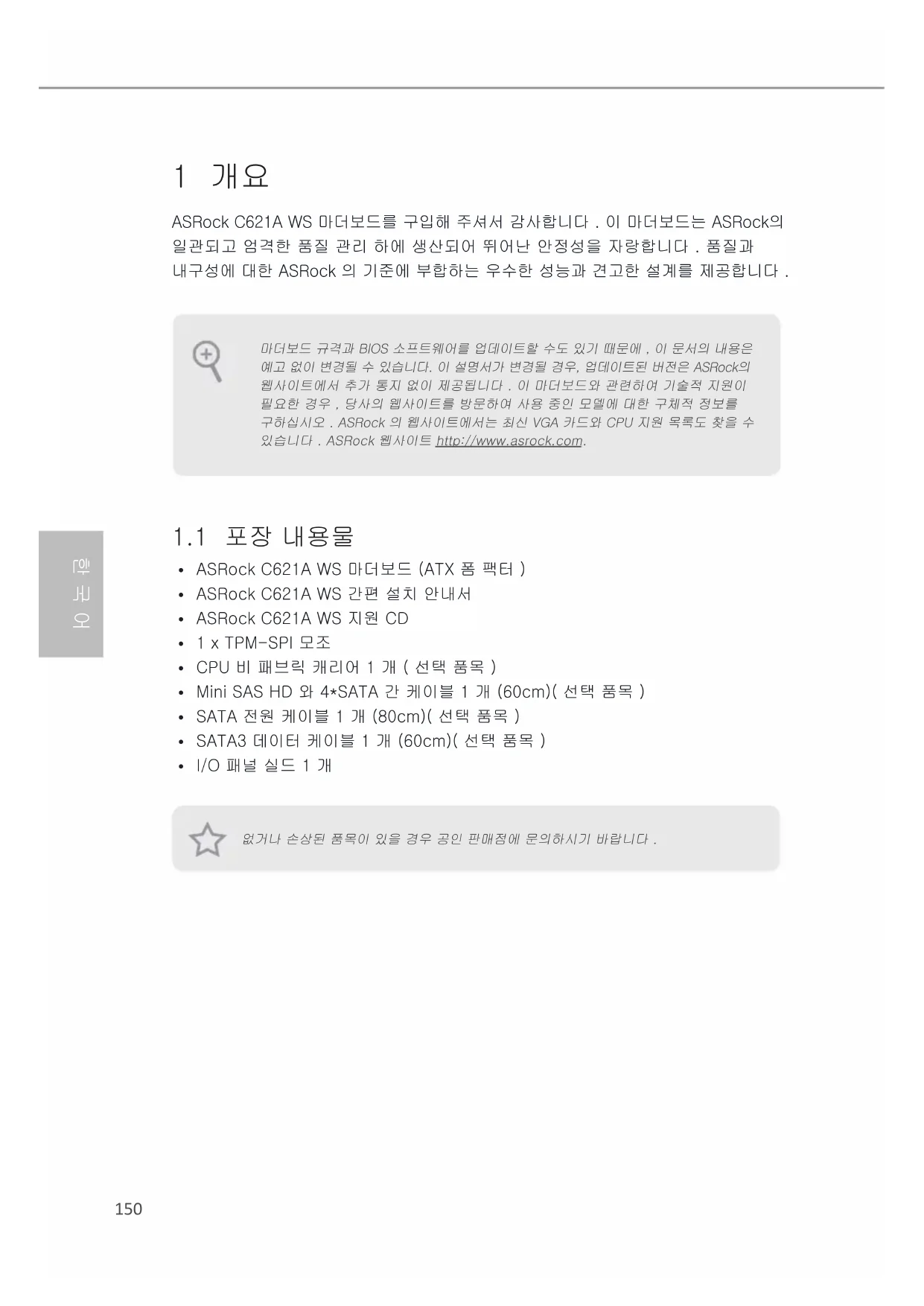

1 개요 ASRock C621A WS 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock의 일관되고 엄격한 품질 관리 하에 생산되어 뛰어난 안정성을 자랑합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 .

ASRock C621A WS 마더보드 (ATX 폼 팩터 )

ASRock C621A WS 간편 설치 안내서

ASRock C621A WS 지원 CD

CPU 비 패브릭 캐리어 1 개 ( 선택 품목 )

Mini SAS HD 와 4*SATA 간 케이블 1 개 (60cm)( 선택 품목 )

SATA 전원 케이블 1 개 (80cm)( 선택 품목 )

SATA3 데이터 케이블 1 개 (60cm)( 선택 품목 )

I/O 패널 실드 1 개 없거나 손상된 품목이 있을 경우 공인 판매점에 문의하시기 바랍니다 .마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.151 C621A WS

3 세대 Intel® Xeon® 스케일러블 프로세서

Intel® 소켓 4189( 소켓 P+)

Persistent Memory 200 시리즈 지원

시스템 메모리 최대 용량: RDIMM: 64GB, LRDIMM: 128GB,

• PCIE2 슬롯이 사용 중인 경우 , PCIE3 슬롯이 x8 모드로 다운그레이드됩니다 . * PCIE4 슬롯이 사용 중일 경우 , PCIE5 슬롯이 x8 모드로 다운그레이드됩니다 . * PCIE6 슬롯이 사용 중인 경우 , PCIE7 슬롯이 x8 모드로 다운그레이드됩니다 .

D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz) LAN 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s 2 개 (Intel® X710-AT2)

PXE 지원 IPMI 1 개 포함 1 개 (ASPEED AST2500)

SATA3 6.0 Gb/s 커넥터 2 개

Ultra M.2 소켓 1 개 (M2_1, Key M), 타입 2242/2280/22110 SATA3 6.0 Gb/s & PCIe Gen3x4(32 Gb/s) 모드를 지원 *

M.2 소켓 1 개 (M2_2, Key M), 타입 2242/2280/22110 SATA3 6.0 Gb/s & PCIe Gen3x1(8 Gb/s) 모드를 지원 *

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• ASRock U.2 키트 지원 RAID

SATA 저장 장치용 RAID 0, RAID 1, RAID 5 및 RAID 10 지원

M.2 NVMe 저장 장치용 RAID 0, RAID 1, RAID 5 지원 후면 패널 I/O

USB 3.2 Gen1 포트 4 개 (ESD 보호 지원 )

RJ45 2 개 (10GbE), RJ45 2 개 (1GbE)

RJ45 전용 IPMI LAN 포트 1 개

24 핀 ATX 전원 커넥터 1 개 ( 고밀도 전원 커넥터 )153 C621A WS

8 핀 12V 전원 커넥터 1 개 ( 고밀도 전원 커넥터 )

4 핀 12V 전원 커넥터 1 개 ( 고밀도 전원 커넥터 )

USB 2.0 헤더 1개 (USB 2.0 포트 2 개 지원) (ESD 보호 지원)

USB 3.2 Gen1 헤더 1개(USB 3.2 Gen1 포트 2개 지원) (ESD

USB3.2 Gen2 포트 2 개 ( 타입 C 헤더 2 개 )

전면 패널 타입 C USB 3.2 Gen2 헤더 2 개 (ESD 보호 지원 )

지능형 플랫폼 관리 버스 헤더 1 개

백플레인 PCI Express 핫 플러그 커넥터 헤더 1 개

CPU HP-SM 버스 커넥터 1 개

가상 RAID On CPU 헤더 1 개

논 마스커블 인터럽트 버튼 헤더 1 개

LED 탑재 Dr. Debug 1 개 BIOS 기능

ACPI 5.0 준수 웨이크 업 이벤트

온도 감지 : CPU, PCH, MB, Card 측면

팬 타코미터 : CPU, 후면 , 전면 팬 타코미터

저소음 팬(CPU 온도에 의한 섀시 팬 속도 자동 조절): CPU 팬

팬 다중 속도 제어 : CPU, 후면 , 전면 팬

Server 2012 R2(64 비트 )

Server 2016(64 비트 ) Linux

RedHat Enterprise Linux Server 6.8(64비트 ) / 7.4(64 비트 )

CentOS 6.8(64 비트 ) / 7.4(64 비트 )

SUSE Enterprise Linux Server 11 SP4(64 비트 ) / 12 SP3(64비트 )

Ubuntu 16.04(64 비트 ) / 18.04(64 비트 )

FreeBSD 11.1(64 비트 )

• 최신 OS 지원 목록은 당사 웹 사이트를 참조하십시오 .

• Ubuntu 16.04(64 비트 ) 시스템 , Intel Raid 모드에서는 UEFI BOOT 만 지원합니다 .

• Ubuntu 18.04(64 비트 ) 는 Intel Raid 모드를 지원하지 않습니다 (AHCI 만 해당 ).

ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com155 C621A WS

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . MiniSAS HD SATA/PCIE 선

(3 핀 MINISAS_1) (1 페이지 , 40 번 항목 참조) SATA( 기본 ) PCIE CPU PECI 모드 점퍼 (3 핀 PECI1) (1 페이지 , 48 번 항목 참조)

보안 오버라이드 점퍼 (3 핀 SEC_OR1) (1 페이지 , 33 번 항목 참조) 보안 오버라이드 설명자 오버라이드 안 함 ( 기본 ) ME 복구 점퍼 (3 핀 ME_RECOVERY1) (1 페이지 , 49 번 항목 참조) 일반 모드 ( 기본 ) ME 복구 모드 비밀번호 재설정 점퍼 (3 핀 PASSWORD_CLEAR) (1 페이지 , 51 번 항목 참조) 일반 모드 ( 기본 )

BIOS 복구 점퍼 (3 핀 BIOS_RECOVERY1) (1 페이지 , 45 번 항목 참조) 일반 모드 ( 기본 ) BIOS 복구156

ESPI/LPC 선택 점퍼 (3 핀 ESPI_LPC_SEL1) (1 페이지 , 54번 항목 참조) ESPI( 기본 ) LPC ESPI 플래시 공유 점퍼 (3 핀 ESPI_SHARE) (1 페이지 , 42번 항목 참조) 마스터 ESPI 플래시 공유

슬레이브 ESPI 플래시 공유 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . BIOS 스왑 오버라이드 점퍼 (ESPI_MODE1) (1 페이지 , 52 번 항목 참조 ) 단선 : 오버라이드 비활성화

단락 : 오버라이드 활성화 2-pin Jumper157 C621A WS

(9 핀 PANEL1) (1 페이지 , 29 번 항목

GND 섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 핀 할당에 따라 이 헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀을 자세하게

PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED 가

켜져 있습니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED가 꺼져

HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다. 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 .158

(18 핀 AUX_PANEL1) (1 페이지 , 30 번 항목

이 헤더는 전면 패널 SMB, 인터넷 상태 표시등 및 섀시 침입 핀을 포함하여 전면 패널의 다양한 기능을

(SATA_0_3) (1 페이지 , 22 번 항목

SATA_0_3 이 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 MiniSAS 와 SATA 간 데이터 케이블을

A. 전면 패널 SM 버스 커넥팅 핀 (6-1 핀 FPSMB) 이 헤더로 SM 버스 ( 시스템 관리 버스 ) 장비를 연결할 수 있습니다 . 전송 속도를 늦춘 시스템의 주변 장비와 전원 관리 장비 간의 통신에 사용할 수 있습니다 . B. 인터넷 상태 표시등 (2-pin LAN1_LED, LAN2_LED) 이 2개의 2핀 헤더를 사용하면 Gigabit 인터넷 표시등 케이블로 LAN 상태 표시등에 연결할 수 있습니다 . 이 표시등이 깜박이면 인터넷이 올바르게 연결되었다는 의미입니다 . C. 섀시 침입 핀 (2 핀 섀시 ) 이 헤더는 섀시 침입 감지 설계를 갖춘 호스트 컴퓨터 섀시에 제공됩니다. 또한 섀시 침입 감지 센서 또는 마이크로스위치 등의 외부 감지 장비와도 함께 사용할 수 있습니다. 이 기능이 활성화되면 섀시 구성 요소 이동이 발생할 경우 센서가 즉시 이를 감지하고 이 헤더에 신호를 보내 시스템이 이 섀시 침입 이벤트를 기록합니다. 기본 설정은 케이스오픈 (CASEOPEN) 및 GND 핀으로 설정되며 , 이 기능은 꺼져 있습니다 . D. 로케이터 LED(4 핀 로케이터 ) 이 헤더는 전면 패널의 LED 및 로케이터 스위치에 사용됩니다 . E. 시스템 장애 LED(2 핀 로케이터 ) 이 헤더는 시스템의 장애 LED 에 사용됩니다 .159 C621A WS

USB 3.2 Gen1 헤더 (19 핀 USB3_5_6) (1 페이지 , 6 번 항목

Gen1 포트가 탑재되어 있을 뿐 아니라 마더보드에 USB 3.2 Gen1 헤더 한 개가 탑재되어 있습니다. 이 USB

3.2 Gen1 헤더는 USB 3.2

(6 핀 FAN1) (6 핀 FAN2) (6 핀 FAN3) (6 핀 FAN4) (6 핀 FAN5) (1 페이지 , 3, 8, 13, 14, 19 번 항목 참조 ) FAN_SPEED

팬 케이블을 팬 커넥터에 연결하고 검은색 와이어를 접지핀에 연결하십시오. 모든 팬은 팬 제어를 지원합니다. 전면 패널 타입 C USB 3.2 Gen2 헤더 (20 핀 USB31_TC_1) (1 페이지 , 23 번 항목

(20 핀 USB31_TC_2) (1 페이지 , 24 번 항목

이 마더보드에는 전면 패널 타입 C USB 3.2 Gen2 헤더 2 개가 있습니다 . 이 헤더는 추가 USB 3.2 Gen2 포트용 USB 3.2 Gen2 모듈을 연결하는 데 사용됩니다 .

• 타입 C USB 헤더 2개(USB31_TC1/

USB31_TC2) 는 SATA 7 핀 헤더

2 개 (SSATA_2/SSATA_3)(BOM 선택

품목 ) 와 공유됩니다 . USB 2.0 커넥터 (USB_1) (1 페이지 , 34 번 항목

USB 2.0 헤더 (9 핀 USB_2_3) (1 페이지 , 27 번 항목

이 마더보드에는 하나의 헤더가 있습니다 . 이 USB 2.0 헤더는 포트 두 개를 지원할

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 4번 항목 참조 )

GND N/A 이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13 을 따라

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지 , 5번 항목 참조 ) (4 핀 ATX12V2) (1 페이지 , 7번 항목 참조 )

GND 12V 이 마더보드에는 1 개의 8 핀 ATX 12V 전원 커넥터와 1 개의 4 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 . SATA DOM 전원 커넥터 (3 핀 SATAPWR1) (1 페이지 , 15 번 항목

(3 핀 SATAPWR2) (1 페이지 , 12 번 항목

+12V SATA 전원공급장치 없이 DC-IN 모드를 사용하는 경우에는 SATA 전원 케이블을 SATA 전원 커넥터와 SATA HDD 에 연결하여 마더보드에서 전원을 공급하십시오 . TPM 헤더 (17 핀 TPM1) (1 페이지 , 36 번 항목

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다.161 C621A WS

TPM-SPI 헤더 (13 핀 TPM_BIOS_PH1) (1 페이지 , 32 번 항목

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 SPI 인터페이스용 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다. PSU SM 버스 헤더 (5 핀 PSU_SMB1) (1 페이지 , 2 번 항목

GND ALERTSMBCLK SMBDATA PSU SM 버스는 전원공급장치 , 팬 및 시스템 온도의 상태를

(4 핀 IPMB1) (1 페이지 , 43 번 항목

IPMB_SDA IPMB_SCL No Connect GND 이 4 핀 커넥터는 가치 부가 특징 및 IPMB 를 사용하여 관리 기능을 제공하는 비상 관리 카드와 같은 타사의 확장 카드를 위해 베이스보드 또는 전면 패널 연결을 제공하는 데 사용됩니다 .

컨트롤러 SM 버스 헤더 (5 핀 BMC_SMB_1) (1 페이지 , 41 번 항목

PowerBMC_SMBCLK7 GND BMC_SMBDATA7 헤더는 SM 버스 장치용으로

CPU HP-SM버스 커넥터 (5 핀 CPU1_HSBP1) (1 페이지 , 1 번 항목

이 헤더는 백플레인에 있는 HDD 의 핫 플러그 기능용으로 사용됩니다 .162

(SATA_4) (1 페이지 , 18 번 항목 참조 ) (SATA_5) (1 페이지 , 16 번 항목 참조 ) SATA3 DOM 커넥터는 내부 저장 장치용 SATA DOM

( 디스크 - 온 - 모듈 ) 과 SATA

(SATA_4) (1 페이지 , 18 번 항목 참조 ) (SATA_5) (1 페이지 , 16 번 항목 참조 ) 이들 두 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다 .

• 타입 C USB 헤더 2 개(USB31_TC1/

USB31_TC2) 는 SATA 7 핀 헤더

2 개(SSATA_2/SSATA_3)(BOM 선택

(9 핀 COM1) (1 페이지 , 44 번 항목 참조 ) 이 COM 헤더는 시리얼 포트 모듈을 지원합니다 . 투명 CMOS 패드 (CLRMOS1) (1 페이지 , 58 번 항목 참조 ) 이를 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . CMOS 를 소거하려면 CMOS 배터리를 꺼내 투명 CMOS 패드를

(NMI_BTN2) (1 페이지 , 46 번 항목 참조 ) NMI 장치를 이 헤더에

(2 핀 TR1) (1 페이지 , 39 번 항목

TR1 GND 열 센서 케이블을 핀 1~2 또는 핀 2~3 에 연결하고 다른 쪽 끝을 온도를 모니터링하려는 장치에 연결하십시오 . 전면 LAN LED 헤더 (4 핀 FRONT_LED_ LAN34) (1 페이지 , 35 번 항목

LAN3_LINK 이 4 핀 커넥터는 전면 LAN 상태 표시등에 사용됩니다 .

(4 핀 SPEAKER1) (1 페이지 , 26 번 항목

+5V DUMMY DUMMY SPEAKER 섀시 스피커를 이 헤더에

(7 핀 SATA_SGPIO1) (1 페이지 , 37 번 항목

(7 핀 SSATA_SGPIO1) (1 페이지 , 38 번 항목

SLOAD SCLOCK GND GND SDA TAOUT 헤더는 온보드 SATA 연결용 직렬 링크 인터페이스를

PWM 구성 헤더 (3 핀 PWM_CFG1) (1 페이지 , 11 번 항목

CPU VSENSE 헤더 (3 핀 CPU_VSENSE) (1 페이지 , 10 번 항목

이 헤더는 CPU1 VSENSE 를 감지하기 위해 사용됩니다 .164

가상 RAID On CPU 헤더 (4 핀 RAID_1) (1 페이지 , 28 번 항목

이 커넥터는 Intel® 가상 RAID on CPU 와 NVME/AHCI RAID on CPU PCIE 를

Intel VROC 제품의 도입으로 다음과 같은 세 가지 작동 모드를 사용할 수

SKU HW 키가 필요함 주요 기능 패스스루 필요하지 않음

• RAID 0은 Intel Fultondale NVMe SSD 를 지원

• VROC 에 대한 자세한 내용은 Intel 에서 공식으로 발표한 정보를 참조하십시오 .165 C621A WS

1.5 유닛 식별 용도의 LED/ 스위치

UID 버튼을 사용하면 서버 랙 뒤에서 작동 중인 서버를 찾을 수 있습니다 . 유닛 식별 용도의 LED/ 스위치 (UID1) (6 페이지 , 9 번 항목 참조 ) 전면 / 후면 패널의 UID 버튼을 누르면 LED 표시등이 켜집니다 . 표시등을 끄려면 UID 버튼을 한 번 더 누릅니다 .166
