INSTRUKCJA OBSŁUGI C621A WS ASROCK

Unidade Com o botão UID, você pode localizar o servidor por trás e um rack de servidores. LED/Interruptor da proposta de Identicação da Unidade (UID1) (ver p.6, No. 9) Quando o botão UID no painel frontal ou posterior é pressionado, o indicador de LED azul UID frontal/ posterior será ligado. Pressione o botão UID novamente para desligar o indicador.134 Polski Polski 1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock C621A WS, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

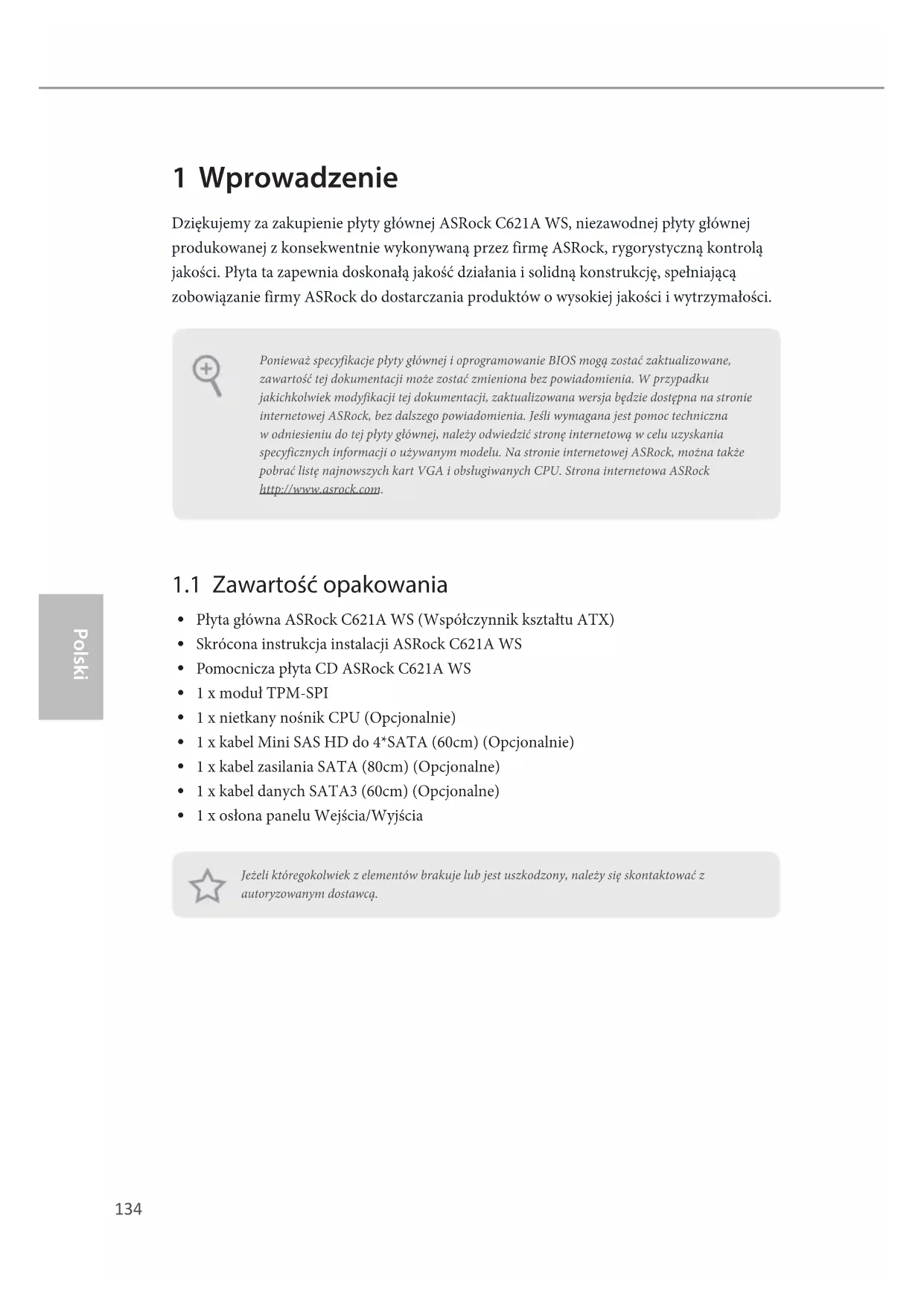

1.1 Zawartość opakowania

Płyta główna ASRock C621A WS (Współczynnik kształtu ATX)

Skrócona instrukcja instalacji ASRock C621A WS

Pomocnicza płyta CD ASRock C621A WS

1 x nietkany nośnik CPU (Opcjonalnie)

1 x kabel danych SATA3 (60cm) (Opcjonalne)

1 x osłona panelu Wejścia/Wyjścia Jeżeli któregokolwiek z elementów brakuje lub jest uszkodzony, należy się skontaktować z autoryzowanym dostawcą.Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.135 C621A WS Polski Polski

Współczynnik kształtu ATX

PCB z 2 uncjami miedzi CPU

3-ciej generacji, skalowalne procesory Intel® Xeon®

Sekcja zasilania 7 Power Phase Design Chipset

Technologia ośmiokanałowej pamięci (1DPC)

Maks. wielkość pamięci systemowej: RDIMM: 64GB, LRDIMM:

128GB, RDIMM-3DS/ LRDIMM-3DS: 256GB

Gniazdo rozszerzenia

• Jeśli gniazdo PCIE2 jest zajęte, PCIE3 będzie obsługiwać starszy tryb x8. * Jeśli gniazdo PCIE4 jest zajęte, PCIE5 będzie obsługiwać starszy tryb x8. * Jeśli gniazdo PCIE6 jest zajęte, PCIE7 będzie obsługiwać starszy tryb x8. Graka

Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz LAN 2 x LAN 10 Gigabit 100//1000/2500/5000/10000 Mb/s (Intel® X710-AT2)

Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ ESD

Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ ESD

Obsługa PXE 1 x Dedykowanym IPMI (ASPEED AST2500)

Obsługa iKVM and vMedia Przechowy- wanie

2 x złącza SATA3 6,0 Gb/s

1 x złącze mini-SAS HD

1 x Ultra M.2 Socket (M2_1, Key M), z obsługą typu 2242/2280/22110 SATA3 6,0 Gb/s i trybów PCIe Gen3x4 (32 Gb/s)*

1 x M.2 Socket (M2_2, Key M), z obsługą typu 2242/2280/22110 SATA3 6,0 Gb/s i trybów PCIe Gen3x1 (8 Gb/s)*

• Obsługa technologii Intel® Optane

• Obsługa SSD NVMe, jako dysków rozruchowych

• Obsługa ASRock U.2 Kit RAID

Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej SATA

Obsługa RAID 0, RAID 1, RAID 5 dla urządzeń pamięci masowej M.2 NVMe Tylny panel Wejścia/ Wyjścia

1 x przełącznik UID ze światłem LED

4 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)

1 x dedykowany port LAN IPMI RJ45 Złącze

1 x złącze główkowe SPI TPM

1 x złącze główkowe LPC TPM

1 x złącze główkowe portu COM

5 x złącze wentylatora systemu (6-pinowe)

1 x 24 pinowe złącze zasilania ATX (Złącze zasilania Hi-Density)137 C621A WS Polski Polski

1 x 8 pinowe 12V złącze zasilania (Złącze zasilania Hi-Density)

1 x 4 pinowe 12V złącze zasilania (Złącze zasilania Hi-Density)

1 x pionowe USB 2.0 typu A

1 x złącza główkowe USB 2.0 (obsługuje 2 porty USB 2.0) (Obsługa zabezpieczenia ESD)

1 x porty główkowe USB 3.2 Gen1 (Obsługa 2 portów USB 3.2 Gen1) (Obsługa zabezpieczenia ESD)

2 x porty USB3.2 Gen2 (2 główkowe typu-C)

2 x złącza główkowe USB 3.2 Gen2 na panelu przednim (Obsługa zabezpieczenia ESD)

2 x złącza główkowe SGPIO

1 x złącze główkowe na panelu dodatkowym

1 x złącze główkowe inteligentnej platformy zarządzania

1 x złącze główkowe PCI Express z przełączaniem bez wyłączania na panelu tylnym

1 x złącze główkowe SMBus

1 x złącze główkowe PMBus

1 x złącze CPU HP-SMBus

1 x złącze główkowe czujnika termicznego

1 x wirtualne złącze RAID na główkowym złączu procesora

1 x migająca dioda LED BMC

1 x dioda LED zasilania w trybie gotowości

1 x złącze główkowe niemaskowanego przycisku przerwania

1 x sygnał dźwiękowy

1 x Dr. Debug z diodą LED Funkcja BIOS

AMI UEFI Starsza wersja BIOS

Zgodność zdarzeń wybudzania z ACPI 5.0

Obsługa SMBIOS 2.3 Monitor sprzętu

Wykrywanie temperatury: CPU, PCH, MB, bok karty

Obrotomierz wentylatora: CPU, tył, przedni obrotomierz wentylatora

Cichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): Złącze CPU

Kontrola wielu prędkości obrotowych wentylatora: CPU, tył, przedni wentylator

Polski Polski System operacyjny Microso® Windows®

10 64 bitowy/ 11 64 bitowy

Server 2012 R2 (64 bitowy)

Server 2016 (64 bitowy) Linux

CentOS 6.8 (64 bitowy) / 7.4 (64 bitowy)

Ubuntu 16.04 (64 bitowy) / 18.04 (64 bitowy)

FreeBSD 11.1 (64 bitowy) Wirtualne

• Sprawdź naszą stronę internetową w celu uzyskania najnowszej listy z wersjami najnowszych systemów operacyjnych

• W systemie Ubuntu 16.04 (64 bitowym), tryb Intel Raid obsługuje jedynie UEFI BOOT.

• Ubuntu 18.04 (64 bitowy) nie obsługuje trybu Intel Raid (wyłącznie AHCI). Certykaty

Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem.

• Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com139 C621A WS Polski Polski

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Ta ilustracja pokazuje 3-pinową zworkę, której pin1 i pin2 są “Zwarte”, a nasadka zworki jest umieszczona na tych 2 pinach. Zworki wyboru MiniSAS HD SATA/PCIE (3-pinowe MINISAS_1) (sprawdź s.1, Nr 40) SATA (Domyślne) PCIE Zworka trybu CPU PECI (3-pinowe PECI1) (sprawdź s.1, Nr 48) CPU PECI podłączony do PCH CPU PECI podłączony do BMC (Domyślne) Zworka wyłączenia zabezpieczeń (3-pinowe SEC_OR1) (sprawdź s.1, Nr 33) Wyłączenie funkcji opisu zabezpieczenia Brak wyłączenia (Domyślne) Zworka przywracania ME (3-pinowe ME_ RECOVERY1) (sprawdź s.1, Nr 49) Tryb normalny (Domyślne) Tryb przywracania ME Zworka resetowania hasła (3-pinowe PASSWORD_ CLEAR) (sprawdź s.1, Nr 51) Tryb normalny (Domyślne) Usuwanie hasła140 Polski Polski Zworka przywracania BIOS (3-pinowe BIOS_ RECOVERY1) (sprawdź s.1, Nr 45) Tryb normalny (Domyślne) Przywracanie BIOS Zworka wyboru ESPI/LPC (3-pinowe ESPI_LPC_SEL1) (sprawdź s.1, Nr 54) ESPI (Domyślne) LPC Zworka pamięci ash ESPI (3-pinowe ESPI_SHARE) (sprawdź s.1, Nr 42) Udostępnianie głównej pamięci ash ESPI (Domyślne) Udostępnianie podrzędnej pamięci ash ESPI Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka wyłączenia wymiany BIOS (ESPI_MODE1) (sprawdź s.1, Nr 52) Otwarcie: Wyłączenie niestosowania (Domyślne) Zwarcie: Włączenie niestosowania 2-pin Jumper141 C621A WS Polski Polski

1.4 Wbudowane złącza główkowe i inne złącza

Złącze główkowe na panelu systemu (9-pinowe PANEL1) (sprawdź s.1, Nr 29)

GNDRESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND Podłącz do tego złącza główkowego przełącznik zasilania, przełącznik resetowania i wskaźnik stanu systemu na obudowie, zgodnie z pokazanym przydziałem pinów. W szczególności, przed podłączeniem kabli należy zwrócić uwagę na pozycje pinów plus i minus. PWRBTN (Przełącznik zasilania): Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować sposób wyłączania systemu z użyciem przełącznika zasilania. RESET (Przełącznik resetowania): Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie wykona normalnego ponownego uruchomienia. PLED (Dioda LED zasilania systemu): Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5). HDLED (Dioda LED aktywności dysku twardego): Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy. Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawiera przede wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasilania, diodę LED aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu przedniego obudowy do tego złącza główkowego upewnij się, że jest prawidłowo dopasowany przydział przewodów i przydział pinów. Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.142 Polski Polski Złącze główkowe na panelu dodatkowym (18-pinowe AUX_PANEL1) (sprawdź s.1, Nr 30) GND SMB_CLK SMB_Alert CASEOPEN

To złącze główkowe obsługuje wiele funkcji na panelu przednim, włącznie z przednim panelem SMB, wskaźnikiem stanu internetu i pinem naruszenia obudowy. Złącze HD Mini-SAS Kąt prosty: (SATA_0_3) (sprawdź s.1, Nr 22) SATA_0_3 To złącze obsługuje kable danych MiniSAS-to-SATA dla wewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s. A. Pin połączenia SMBus na panelu przednim (Pin 6-1 FPSMB) To złącze główkowe umożliwia podłączanie urządzeń SMBus (System Management Bus). Może być używane do komunikacji pomiędzy urządzeniami peryferyjnymi w systemie, które mają wolniejsze szybkości transmisji i urządzenia zarządzania zasilaniem. B. Wskaźnik stanu połączenia z internetem (2-pinowe złącze LAN1_LED, LAN2_LED) Te dwa 2-pinowe złącza główkowe, umożliwiają użycie kabla wskaźnika Gigabitowego połączenia z internetem do podłączenia wskaźnika stanu LAN. Gdy ten wskaźnik miga, oznacza to, że internet jest podłączony prawidłowo. C. Pin naruszenia obudowy (2-pinowe CHASSIS) To złącze główkowe jest montowane w obudowach komputera hosta o konstrukcji z obsługą wykrywania naruszenia. Dodatkowo, musi współpracować z zewnętrznymi urządzeniami wykrywania, takimi jak czujnik wykrywania naruszenia obudowy lub mikroprzełącznik. Po uaktywnieniu tej funkcji, jeżeli wystąpi poruszenie jakiegokolwiek komponentu obudowy, czujnik natychmiast wykryje to i wyśle sygnał do tego złącza główkowego, a system zapisze zdarzenie naruszenia obudowy. Domyślne ustawienie to CASEOPEN i pin GND; ta funkcja jest wyłączona. D. Dioda LED lokalizatora (4-pinowe złącze LOCATOR) To złącze główkowe obsługuje przełącznik lokalizatora i diodę LED na panelu przednim. E. Dioda LED awarii systemu (2-pinowe złącze LOCATOR) To złącze główkowe służy do obsługi diody LED awarii w systemie.143 C621A WS Polski Polski Złącza główkowe USB 3.2 Gen1 (19-pinowe USB3_5_6) (sprawdź s.1, Nr 6) Poza domyślnymi portami USB

3.2 Gen1 na panelu Wejścia/

Wyjścia, na tej płycie głównej znajduje się jedno złącze główkowe USB 3.2 Gen1. To złącze główkowe USB 3.2 Gen1 może obsługiwać dwa porty USB 3.2 Gen1. Złącza wentylatora systemu (6-pinowe FAN1) (6-pinowe FAN2) (6-pinowe FAN3) (6-pinowe FAN4) (6-pinowe FAN5) (sprawdź s.1, nr 3, 8, 13, 14, 19) FAN_SPEED

Podłącz przewody wentylatora do złączy wentylatora i dopasuj czarny przewód do styku masy. Wszystkie wentylatory obsługują sterowanie wentylatorów. Złącza główkowe Gen2 USB 3.2 typu C na panelu przednim (20-pinowe USB31_TC_1) (sprawdź s.1, Nr 23) (20-pinowe USB31_TC_2) (sprawdź s.1, Nr 24) Na tej płycie głównej znajdują się dwa złącza główkowe Gen2 USB 3.2 typu C panelu przedniego. Te złącza główkowe są używane do podłączania modułów USB 3.2 Gen2 dla dodatkowych portów USB 3.2 Gen2. *2 złącza główkowe USB typu C (USB31_TC1/USB31_TC2) są współdzielone z 2 7-pinowymi złączami główkowymi SATA (SSATA_2/ SSATA_3) (opcja BOM). Złącze główkowe USB 2.0 (USB_1) (sprawdź s.1, Nr 34) Na tej płycie główne znajduje się jeden pionowy port USB

Na tej płycie głównej znajduje się jedno złącze główkowe. Złącze główkowe USB 2.0 może obsługiwać dwa porty. Złącze zasilania ATX (24-pinowe ATXPWR1) (sprawdź s.1, Nr 4)

GND N/A Ta płyta główna udostępnia 24-pinowe złącze zasilania ATX. W celu użycia 20-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 13. Złącza zasilania ATX 12V (8-pinowe ATX12V1) (sprawdź s.1, Nr 5) (4-pinowe ATX12V2) (sprawdź s.1, Nr 7)

GND 12V Ta płyta główna udostępnia jedno złącze 8-pinowe i jedno 4-pinowe złącze zasilania ATX 12V. Złącze zasilania SATA DOM (3-pinowe SATAPWR1) (sprawdź s.1, Nr 15) (3-pinowe SATAPWR2) (sprawdź s.1, Nr 12) GND

+12V Należy użyć kabel zasilania SATA do podłączenia tego złącza zasilania SATA i posiadany dysk twardy SATA do dostarczania zasilania z płyty głównej, podczas używania trybu WEJŚCIA PRĄDU STAŁEGO bez zasilania SATA. Złącze główkowe TPM (17-pinowe TPM1) (sprawdź s.1, Nr 36)

To złącze obsługuje system Trusted Platform Module (TPM), który może bezpiecznie przechowywać klucze, certyfikaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności platformy.145 C621A WS Polski Polski Złącze główkowe TPM-SPI (13-pinowe TPM_BIOS_ PH1) (sprawdź s.1, Nr 32)

To złącze obsługuje system Trusted Platform Module (TPM) dla interfejsu SPI, który może bezpiecznie przechowywać klucze, certyfikaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności platformy. Złącze główkowe SMBus PSU (5-pinowe PSU_SMB1) (sprawdź s.1, Nr 2)

GNDALERTSMBCLK SMBDATA PSU SMBus monitoruje stan zasilania, wentylator i temperaturę systemu. Złącze główkowe magistrali inteligentnej platformy zarządzania (4-pinowe IPMB1) (sprawdź s.1, Nr 43) IPMB_SDA IPMB_SCL No Connect GND To 4-pinowe złącze jest używane do podłączania przez płytę połączeń kablowych lub panel przedni dla dostarczania dodatkowych funkcji i obsługi kart stron 3-cich, takich , jak karty Zarządzania awaryjnego, które dostarczają funkcje zarządzania z użyciem IPMB. Złącze główkowe SMBus kontrolera zarządzania płytą główną (5-pinowe BMC_SMB_1) (sprawdź s.1, Nr 41)

PowerBMC_SMBCLK7 GND BMC_SMBDATA7 Złącze główkowe jest używane dla urządzeń SM BUS. Złącze HP-SMBus CPU (5-pinowe CPU1_HSBP1) (sprawdź s.1, Nr 1)

To złącze główkowe jest używane do obsługi podłączania bez wyłączania dysków twardych na panelu tylnym.146 Polski Polski Szeregowe ATA3 DOM Złącza (SATA_4) (sprawdź s.1, Nr 18) (SATA_5) (sprawdź s.1, Nr 16) SATA_5SATA_4 Złącza SATA3 DOM obsługują obydwa SATA DOM Kable (Disk-On-Module) i SATA dla wewnętrznych urządzeń pamięci. Złącza Serial ATA3 Pionowy: (SATA_4) (sprawdź s.1, Nr 18) (SATA_5) (sprawdź s.1, Nr 16) SATA_5SATA_4 Te dwa złącza SATA3 obsługują kable danych SATA dla wewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s. *2 złącza główkowe USB typu C (USB31_TC1/USB31_TC2) są współdzielone z 2 7-pinowymi złączami główkowymi SATA (SSATA_2/ SSATA_3) (opcja BOM). Złącze główkowe portu szeregowego (9-pinowe COM1) (sprawdź s.1, Nr 44)

RRI#1 To złącze główkowe COM obsługuje moduł portu szeregowego. Pole stykowe usuwania pamięci CMOS (CLRMOS1) (sprawdź s.1, Nr 58) Umożliwia to usunięcie wszystkich danych z pamięci CMOS. W celu usunięcia zawartości pamięci CMOS wyciągnij baterie CMOS i zawrzyj pole stykowe usuwania pamięci CMOS. Złącze główkowe niemaskowanego przycisku przerwania (NMI_BTN2) (sprawdź s.1, Nr 46)

CONTROL GND Do tego złącza główkowego należy podłączyć urządzenie NMI.147 C621A WS Polski Polski Złącze główkowe czujnika termicznego (2-pinowe TR1) (sprawdź s.1, Nr 39)

TR1 GND Podłącz kabel czujnika termicznego do pinu 1-2 lub do pinu 2-3, a drugi koniec do urządzenia, którego ma być monitorowana temperatura. Przednie złącze LED LAN (4-pinowe FRONT_LED_ LAN34) (sprawdź s.1, Nr 35)

LAN3_LINK To 4-pinowe złącze jest używane do przedniego wskaźnika stanu LAN. Złącze główkowe głośnika obudowy (4-pinowe SPEAKER1) (sprawdź s.1, Nr 26)

+5VDUMMYDUMMYSPEAKER Podłącz to tego złącza główkowego głośnik obudowy. Szeregowe, ogólnego przeznaczenia złącza główkowe wejścia/wyjścia (7-pinowe SATA_SGPIO1) (sprawdź s.1, Nr 37) (7-pinowe SSATA_ SGPIO1) (sprawdź s.1, Nr 38)

SLOAD SCLOCK GND GND SDATAOUT Złącza główkowe obsługują interfejs połączenia szeregowego dla wbudowanych połączeń SATA. Złącze główkowe konguracji PWM (3-pinowe PWM_CFG1) (sprawdź s.1, Nr 11) GND

SMB_DATA_VSBSMB_CLK_VSB

To złącze główkowe jest używane do konfiguracji PWM. Złącze główkowe CPU VSENSE (3-pinowe CPU_VSENSE) (sprawdź s.1, Nr 10)

To złącze główkowe jest używane do wykrywania CPU1 VSENSE.148 Polski Polski Włączenie wirtualnego RAID na procesorze Złącze główkowe (4-pinowe RAID_1) (sprawdź s.1, Nr 28) GND GND +3VSB

To złącze obsługuje wirtualne złącze RAID Intel® na procesorze i NVME/AHCI RAID na połączeniu CPU PCIE. Wprowadzenie produktu Intel VROC, udostępniło trzy tryby operacji: SKU Wymagany klucz HW Funkcje klucza Przelotowe Niewymagane

• Wyłącznie przelotowe (bez RAID)

• Obsługa podłączania bez wyłączania (Hot Plug)

• Obsługa RAID 0 dla SSD Fultondale NVMe Standardowe VROCSTANMOD

• Funkcje przelotowego SKU

• RAID 0, 1, 10 Premium ISS VROCPREMMOD VROCISSDMOD

• Funkcje standardowego SKU

• Obudowa otworu zapisu RAID 5 *Obsługiwane są wyłącznie SSD Intel. *W celu uzyskania dalszych szczegółowych informacji o VROC, należy sprawdzić ocjalne informacje wydane przez rmę Intel.149 C621A WS Polski Polski

1.5 Dioda LED/Przełącznik do identykacji modułu

Z przyciskiem UID, można zlokalizować serwer używany poza szafą serwerową. Dioda LED/Przełącznik do identykacji modułu (UID1) (sprawdź s.6, Nr 9) Po naciśnięciu przycisku UID na panelu przednim lub tylnym, zostanie włączony przedni/ tylny, niebieski wskaźnik LED UID. Ponownie naciśnij przycisk UID, aby wyłączyć wskaźnik.150
