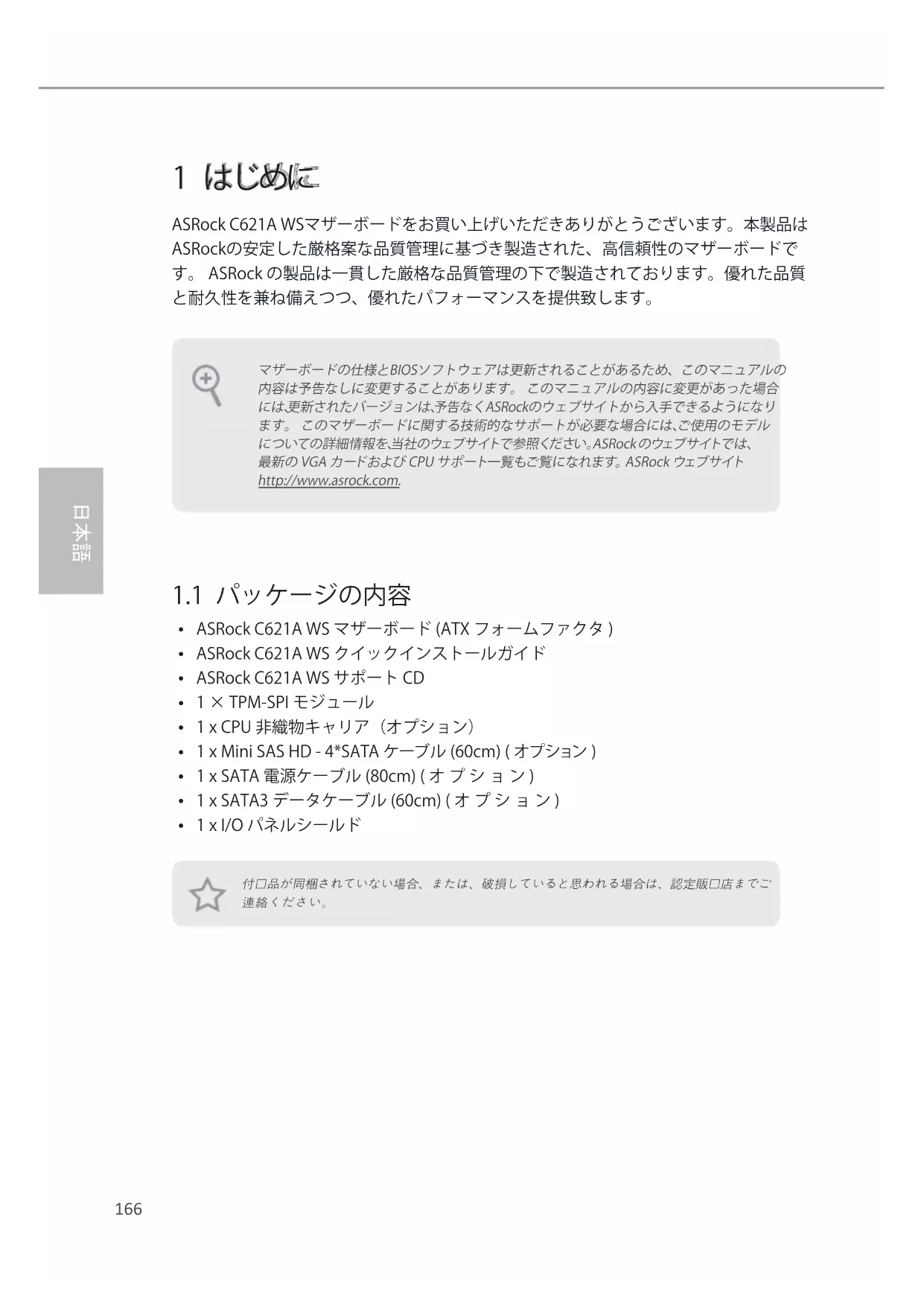

1 はじめに ASRock C621A WSマザーボードをお買い上げいただきありがとうございます。本製品は ASRockの安定した厳格案な品質管理に基づき製造された、高信頼性のマザーボードで す。 ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質 と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

ASRock C621A WS マザーボード (ATX フォームファクタ )

ASRock C621A WS クイックインストールガイド

ASRock C621A WS サポート CD

1 x CPU 非織物キャリア（オプション）

1 x Mini SAS HD - 4*SATA ケーブル (60cm) (オプション)

1 x SATA 電源ケーブル (80cm) (オプション)

1 x SATA3 データケーブル (60cm) (オプション)

1 x I/O パネルシールド 付属品が同梱されていない場合、または、破損していると思われる場合は、認定販属店までご連絡ください。マザーボードの仕様とBIOSソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくASRockのウェブサイトから入手できるようになります。 このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデル についての詳細情報を、当社のウェブサイトで参照ください。 ASRock のウェブサイトでは、 最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブサイト http://www.asrock.com.167 C621A WS

第 3 世代 Intel® Xeon® スケーラブルプロセッサー

Intel® ソケット 4189 ( ソケット P+)

8 チャンネルメモリテクノロジー (1DPC)

Persistent Memory 200 シリーズをサポート

システムメモリの最大容量： RDIMM： 64GB、LRDIMM：

4 x PCIe Gen4x16 スロット (PCIE1/PCIE3/PCIE5/PCIE7)*

3 x PCIe Gen4x8 スロット (PCIE2/PCIE4/PCIE6)*

• PCIE2 が使用済みの場合は、PCIE3 は x8 モードへダウングレー ドされます。 PCIE4 が使用済みの場合は、PCIE5 は x8 モードへダ ウングレードされます。 PCIE6 が使用済みの場合は、PCIE7 は x8 モードへダウングレードされます。

Aspeed® AST2500 BMC コントローラー

Wake-On-LAN（ウェイク オン ラン）に対応

雷 / 静電気放電 (ESD) 保護に対応

エネルギー効率のよいイーサネット 802.3az をサポート

Wake-On-LAN（ウェイク オン ラン）に対応

雷 / 静電気放電 (ESD) 保護に対応

エネルギー効率のよいイーサネット 802.3az をサポート

PXE をサポート 1 x 専用 IPMI を含む (ASPEED AST2500)

iKVM and vMedia をサポート

2 x SATA3 6.0 Gb/ 秒コネクター

1 x つは mini-SAS HD コネクター

1 x Ultra M.2 ソケット (M2_1、キー M)、タイプ 2242/2280/22110 SATA3 6.0 Gb/ 秒 & PCIe Gen3x4 (32 Gb/

1 x M.2 ソケット (M2_2、キー M)、タイプ 2242/2280/22110 SATA3 6.0 Gb/ 秒 & PCIe Gen3x1 (8 Gb/ 秒 ) モードをサポー

• 起動ディスクとして NVMe SSD に対応

• ASRock U.2 キットに対応 RAID

SATA ストレージデバイスの場合、RAID 0、RAID 1、RAID 5 およ

M.2 NVMe ストレージデバイス用に RAID 0、RAID 1、RAID 5

1 x UID スイッチ（LED 搭載）

4 x USB 3.2 Gen1 ポート（静電気放電 (ESD) 保護に対応）

1 x RJ45 専用 IPMI LAN ポート

5 x システムファンコネクタ（6 ピン）

1 x 24 ピン ATX 電源コネクターコネクタ（高密度電源コネクタ ー）169 C621A WS

1 x 8 ピン 12V 電源コネクタ（高密度電源コネクタ）

1 x 4 ピン 12V 電源コネクタ（高密度電源コネクタ）

1 x USB 2.0 ヘッダー（2 つの USB 2.0 ポートに対応）（静電気放電 (ESD) 保護に対応）

1 x USB 3.2 Gen1 ヘッダー（2 つの USB 3.2 Gen1 ポートに対応） （静電気放電 (ESD) 保護に対応）

2 x USB3.2 Gen2 ポート（Type-C ヘッダー x2）

2 x フロントパネルType C USB 3.2 Gen2ヘッダー（ESD保護に対

1 x インテリジェントプラットフォーム管理バスヘッダー

1 x バックプレーン PCI Express ホットプラグコネクタヘッダー

1 x CPU HP-SMBus コネクタ

1 x CPU ヘッダー上の仮想 RAID

1 x マスキング不可割り込みボタンヘッダー

1 x Dr. Debug、LED 付き BIOS 機能

ACPI 5.0 準拠ウェイクアップイベント

温度センシング : CPU、PCH、MB、カード側面

ファンタコメータ : CPU、背面、前面ファンタコメータ

静音ファン（CPU 温度に従ってシャーシファン速度を自動調整）: CPU ファン

ファンマルチ速度制御 : CPU、背面、前面ファン

1.05V_PCH、1.8V_PCH、+BAT、PVNN_PCH、3.3V、5V、12V、 3.3VSB、5VSB170

10 64 ビット / 11 64 ビット

Server 2012 R2 (64 ビット )

Server 2016 (64 ビット ) Linux

CentOS 6.8 (64 ビット ) / 7.4 (64 ビット )

Ubuntu 16.04 (64 ビット ) / 18.04 (64 ビット )

FreeBSD 11.1 (64 ビット ) Virtual

• 最新の対応 OS 一覧は当社のウェブサイトを参照してください。

• Ubuntu 16.04 (64 ビット) システムでは、Intel Raid モードは UEFI BOOT のみをサポートします。

• Ubuntu 18.04 (64ビット)は Intel Raidモードをサポートしません (AHCI のみ )。

ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です） BIOS設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオー バークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴います のでご注意ください。 オーバークロックするとシステムが不安定になったり、システムのコ ンポーネントやデバイスが破損することがあります。 ご自分の責任で行ってください。 弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

• 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com171 C621A WS

このイラストは、ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに被さっ ていると、ジャンパーは「ショート」です。 ジャンパーキャップがピンに被さっていない場合には、 ジャンパーは「オープン」です。 この図は 3ピンのジャンパーを表し、ジャンパーキャップがピ ン 1 とピン 2 に被さっているとき、これらのピンは「ショート」です。 MiniSAS HD SATA/PCIE

(3 ピン MINISAS_1) （p.1、No. 40 参照） SATA（デフォルト） PCIE CPU PECIモードジャンパー (3 ピン PECI1) （p.1、No. 48 参照）

(3 ピン SEC_OR1) （p.1、No. 33 参照） 記述子セキュリティ上書き 上書きせず（デフォルト） ME リカバリジャンパー (3 ピン ME_RECOVERY1) （p.1、No. 49 参照） ノーマルモード（デフォルト） ME リカバリモード パスワードリセット用ジャン

(3 ピン PASSWORD_ CLEAR) （p.1、No. 51 参照） ノーマルモード（デフォルト） パスワード消去172

BIOS リカバリジャンパー (3 ピン BIOS_RECOVERY1) （p.1、No. 45 参照） ノーマルモード（デフォルト） BIOS をリカバリ ESPI/LPC 選択ジャンパー (3 ピン ESPI_LPC_SEL1) （p.1、No. 54 参照） ESPI（デフォルト） LPC ESPI フラッシュ共有ジャン

(3 ピン ESPI_SHARE) （p.1、No. 42 参照） マスター ESPI フラッシュ

このイラストは、ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに被 さっていると、ジャンパーは「ショート」です。 ジャンパーキャップがピンに被さっていな い場合には、ジャンパーは「オープン」です。 BIOS スワップ上書き

(ESPI_MODE1) （p.1、No. 52 参照） オープン： 上書き無効（デフォルト） ショ ー ト： 上書き有効 2-pin Jumper173 C621A WS

システムパネルヘッダー （9 ピン PANEL1） （p.1、No. 29 参照）

GND ピン割当に従い、シャーシの 電源スイッチ、リセットスイッチ、 システムステータスインジケー タをこのヘッダーへ接続しま す。 ケーブルを接続する際、ピ ンの正極と負極に注意してく

PWRBTN（電源スイッチ）： シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、システムを オフにする方法を設定できます。 RESET（リセットスイッチ）： シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフリーズしたり、 通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動し

PLED（システム電源 LED）： シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼働中は、

LED が点灯します。 システムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフ

HDLED（ハードドライブアクティビティ LED）： シャーシ前面パネルのハードドライブアクティビティLED に接続してください。 ハードドライブの データを読み取りまたは書き込み中に、LED はオンになります。 前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュールは、主 に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティビティLED、スピーカーなど から構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配 線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。 オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタにはジャ ンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャンパーキャップを被せると、 マザーボードに物理損傷が起こることがあります。174

（18 ピン AUX_PANEL1） （p.1、No. 30 参照） GND SMB_CLK SMB_Alert CASEOPEN

このヘッダーは、フロントパネ ル SMB、インターネットステー タスインジケータ、シャーシ侵 入ピンなど、フロントパネルで 複数の機能に対応します。 Mini-SAS HD コネクタ

(SATA_0_3) （p.1、No. 22 参照） SATA_0_3 このコネクタは内蔵ストレー ジデバイス用の MiniSAS - SATA ケーブルをサポート し、データ転送レートは最大 6.0Gb/ 秒です。 A. フロントパネル SMBus 接続ピン (6-1 ピン FPSMB) このヘッダーは SMBus（システム管理バス） 機器を接続できるようにします。 システム内で、転 送速度の遅い周辺機器や、電源管理機器との通信に使用できます。 B. インターネットステータスインジケーター (2 ピン LAN1_LED, LAN2_LED) これら 2 つの 2 ピンヘッダーを使用して、ギガビットインターネットインジケーターケーブルを LANステータスインジケーターへ接続できます。 このインジケーターが点滅すると、インターネッ トが正しく接続されていることを示します。 C. シャーシ侵入ピン (2 ピン CHASSIS) このヘッダーはシャーシ侵入検出設計を持つホストコンピューターシャーシ用に提供されます。 さらに、シャーシ侵入検出センサーやマイクロスイッチなどの外部検出機器とも連動しなければ なりません。 この機能を有効にすると、シャーシのコンポーネントが動いた場合、センサーが直 ちに検出してこのヘッダーへ信号を送信します。システムは続いてこのシャーシ侵入イベントを 記録します。 デフォルト設定は CASEOPEN と GND ピンへ設定されます（機能はオフです）。 D. ロケーター LED (4 ピン LOCATOR) このヘッダーはフロントパネルのロケータースイッチと LED 用です。 E. システム障害 LED (2 ピン LOCATOR) このヘッダーはシステムの障害 LED 用です。175 C621A WS

USB 3.2 Gen1 ヘッダー （19 ピン USB3_5_6） （p.1、No. 6 参照） I/Oパネルにある4つのデフォ ルト USB 3.2 Gen1 ポートに 加え、このマザーボードには USB 3.2 Gen1ヘッダーが1つ 搭載されます。 この USB 3.2 Gen1 ヘッダーは 2 つの USB

システムファンコネクタ （6 ピン FAN1） （6 ピン FAN2） （6 ピン FAN3） （6 ピン FAN4） （6 ピン FAN5） （1ページNo. 3/8/13/14/19

ファンケーブ ル はファンコ ネク タに接続し、黒線とアースピ ンを合わせてください。 すべ てのファンはファン制御をサ

フロントパネル Type C USB 3.2 Gen2 ヘッダー （20 ピン USB31_TC_1） （p.1、No. 23 参照） （20 ピン USB31_TC_2） （p.1、No. 24 参照） このマザーボードには 2 つの フロントパネル Type C USB

めに USB 3.2 Gen2 モジュー ルを接続する目的で使用さ

*2 つの Type-C USB ヘッダー

(USB31_TC1/USB31_TC2) は 2 つ

の SATA 7 ピンヘッダー (SSATA_2/ SSATA_3) (BOM オプション )と共有

USB 2.0 コネクタ (USB_1) （p.1、No. 34 参照） このマザーボードには垂直 USB2.0 ポートが 1 つ搭載さ

USB 2.0 ヘッダー （9 ピン USB_2_3） （p.1、No. 27 参照） DUMMY GNDGND

これはこのマザーボードの ヘッダーの 1 つです。 この USB 2.0 ヘッダーは 2 つの ポートを サ ポ ートできます。 ATX 電源コネクタ （24 ピン ATXPWR1） （p.1、No. 4 参照）

GND N/A このマザーボードは 24 ピン ATX 電源コネクタが装備さ れています。 20 ピンの ATX 電源を使用するには、ピン 1 と 13 に合わせて接続してく

ATX 12V 電源コネクタ （8 ピン ATX12V1） （p.1、No. 5 参照） （4 ピン ATX12V2） （p.1、No. 7 参照）

GND 12V このマザーボードは 8 ピンと 4ピンの ATX 12V電源コネク タを 1 つずつ備えています。 SATA DOM 電源コネクタ （3 ピン SATAPWR1） （p.1、No. 15 参照） (3 ピン SATAPWR2) （p.1、No. 12 参照） GND +5V +12V SATA 電源ケーブルを使用 してこの SATA 電源コネクタ と SATA HDD を接続して、 SATA 電源なしで DC 入力を 使用する場合にマザーボード から電源を供給できます。 TPM ヘッダー (17 ピン TPM1) （p.1、No. 36 参照）

このコネクタはトラステッド プラットフォームモジュー ル (TPM) システムをサポートし、 鍵、デジタル証明書、パスワー ド、データを安全に保管する ことができます。 TPM システ ムはまた、ネットワークセキュ リティを高め、デジタル証明書 を保護し、プラットフォームの 完全性を保証します。177 C621A WS

（13 ピン TPM_BIOS_PH1）

（p.1、No. 32 参照） このコネクタは SPI インター フェース用に、キー、デジタル 認証、パスワード、データを セキュアに保管するトラステッ ドプラットフォーム モジュー ル （TPM）システムをサポートし ます。 TPMシステムはまた、ネッ トワークセキュリティを高め、 デジタル証明書を保護し、プ ラットフォームの完全性を保証

PSU SMBus ヘッダー （5 ピン PSU_SMB1） （p.1、No. 2 参照） +3V GND ALERTSMBCLK SMBDATA PSU SMBus は電源、ファン、シ ステム温度のステータスをモ

（4 ピン IPMB1） （p.1、No. 43 参照） IPMB_SDA IPMB_SC

No Connect GND この 4 ピンコネクターは、 IPMB を使用して管理を行う 緊急管理カードなど、付加価 値型の機能やサードパーティ のアドインカード用に、ケーブ ル接続されたベース基板や フロントパネル経由の接続を

ベース基板管理コントロ ーラー SMBus ヘッダー （5 ピン BMC_SMB_1） （p.1、No. 41 参照）

PowerBMC_SMBCLK7 GND BMC_SMBDATA7 このヘッダーは SM BUS デバ イス用に使用されます。 CPU HP-SMBus コネクタ （5 ピン CPU1_HSBP1） （p.1、No. 1 参照）

このヘッダーはバックプレーン に搭載される HDD のホット プラグ機能に使用されます。

(SATA_4) （p.1、No. 18 参照） (SATA_5) （p.1、No. 16 参照） SATA_5SATA_4 SATA3 DOM コネクタは、 SATA DOM（ディスクオンモ ジュール）と内蔵ストレージデ バイス用の SATA データケー ブルの両方をサポートします。 シリアル ATA3 コネクタ

(SATA_4) （p.1、No. 18 参照） (SATA_5) （p.1、No. 16 参照） SATA_5SATA_4 これら 2 つの SATA3 コネク ターは、最高 6.0 Gb/s のデー タ転送速度で内部ストレー ジデバイス用の SATA データ ケーブルをサポートします。 *2 つの Type-C USB ヘッダー(USB31_TC1/USB31_TC2) は 2 つの SATA 7 ピンヘッダー (SSATA_2/SSATA_3) (BOM オプション )と共有されています。 シリアル ポートヘッダー （9 ピン COM1） （p.1、No. 44 参照）

CCTS#1RRTS#1DDSR#1DDTR#1

RRXD1 GNDTTXD1DDCD#1 RRI#1 この COM ヘッダーはシリア ルポートモジュールをサポー

CMOS パッドをクリアする (CLRMOS1) （p.1、No. 58 参照） CMOS 内のデータを消去で きます。 CMOS をクリアする には、CMOS の電池を取り外 し、ショートさせて CMOS パッ

(NMI_BTN2) （p.1、No. 46 参照）

CONTROL GND このヘッダーへNMIデバイス

サーマルセンサーヘッダー （2 ピン TR1） （p.1、No. 39 参照）

TR1GND サーマルセンサーのケーブル の一端をピン 1-2 または 2-3 へ、もう一端を温度をモニタ リングするデバイスへ接続し てください。179 C621A WS

フロントLAN LEDヘッダー (4 ピン FRONT_LED_ LAN34) （p.1、No. 35 参照）

LAN3_LINK この 4 ピンコネクタはフロント の LANステータスインジケー

シャーシスピーカーヘッダー （4 ピン SPEAKER1） （p.1、No. 26 参照） シャーシスピーカーはこのヘッ ダーに接続してください。 シリアル汎用I/Oヘッダー （7 ピン SATA_SGPIO1） （p.1、No. 37 参照） （7 ピン SSATA_SGPIO1） （p.1、No. 38 参照）

SLOAD SCLOCK GND GND SDA TAOUT このヘッダーはオンボードの SATA 接続用のシリアルリンク インターフェースをサポートし

PWM 構成ヘッダー （3 ピン PWM_CFG1） （p.1、No. 11 参照） GND

CPU VSENSE ヘッダー （3 ピン CPU_VSENSE） （p.1、No. 10 参照）

このヘッダーは CPU1 VSENSEを検出するために使

(4 ピン RAID_1) （p.1、No. 28 参照） GND GND +3VSB

このコネクタは CPU での Intel® Virtual RAID と、CPU

+5V DUMMY DUMMY SPEAKER180

Intel VROC 製品の導入には、次の 3 つの動作モードがあります： SKU 必要な HW キー 主な機能

• Intel Fultondale NVMe SSD 用 RAID 0 サポート 標準 VROCSTANMOD

• Intel SSD のみをサポートします。

• VROC の詳細については、Intel の公式情報を参照してください。181 C621A WS

UID ボタンを使用して、サーバーのラック背後からサーバーを識別できます。 本体識別用LED/スイッチ (UID1) （p.6、No. 9 参照） フロントパネルまたはリアパネ ルの UID ボタンを押すと、正 面 / 背面の UID 青色 LED イン ジケーターが点灯します。 UID ボタンをもう一度押すとインジ ケーターが消灯します。182
