MANUALE UTENTE C621A WS ASROCK

1.1 Contenuto della confezione

Guida all'installazione rapida di ASRock C621A WS

CD di supporto ASRock C621A WS

1 x supporto CPU non in tessuto (opzionale)

1 x cavo da Mini SAS HD a 4 * SATA (60 cm) (opzionale)

1 x cavo di alimentazione SATA (80 cm) (opzionale)

1 x cavo dati SATA3 (60 cm) (opzionale)

1 x mascherina metallica posteriore I/O In caso di elementi mancanti o danneggiati, contattare il rivenditore autorizzato.Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.71 C621A WS Italiano Italiano

Fattore di forma ATX

Processori scalabili Intel® Xeon® di terza generazione

Tecnologia di memoria a otto canali (1DPC)

Capacità max. della memoria di sistema: RDIMM: 64GB, LRDIMM: 128GB, RDIMM-3DS/ LRDIMM-3DS: 256GB Alloggio d’espansione

• Se l’alloggio PCIE2 è occupato, l’alloggio PCIE3 sarà declassato a modalità x8. Se l’alloggio PCIE4 è occupato, l’alloggio PCIE5 sarà declassato a modalità x8. Se l’alloggio PCIE6 è occupato, l’alloggio PCIE7 sarà declassato a modalità x8. Graca

Supporta protezione da fulmini/scariche elettrostatiche

Supporta protezione da fulmini/scariche elettrostatiche

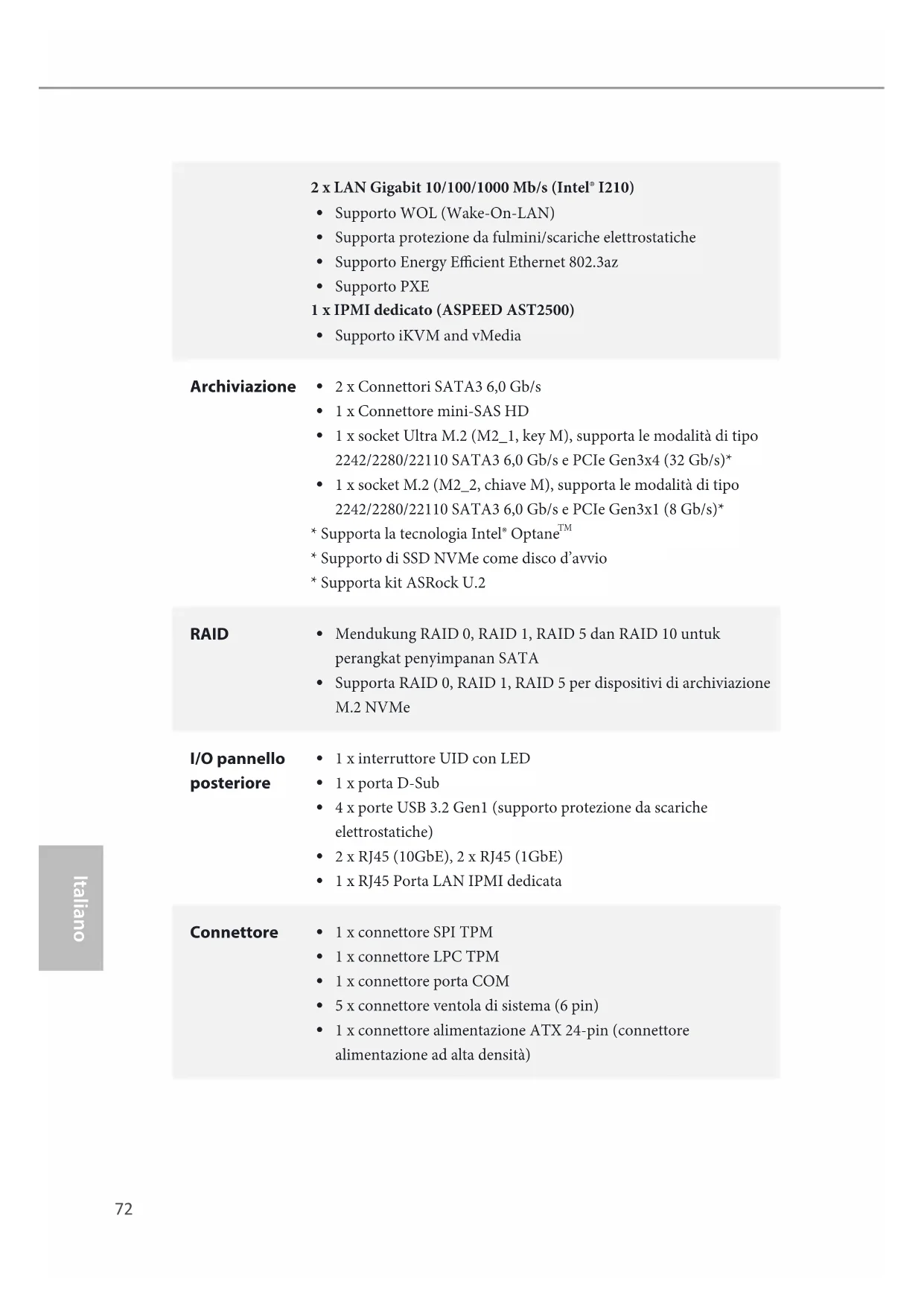

Supporto iKVM and vMedia Archiviazione

1 x Connettore mini-SAS HD

• Supporto di SSD NVMe come disco d’avvio

Supporta RAID 0, RAID 1, RAID 5 per dispositivi di archiviazione M.2 NVMe I/O pannello posteriore

1 x interruttore UID con LED

4 x porte USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche)

1 x RJ45 Porta LAN IPMI dedicata Connettore

1 x connettore SPI TPM

1 x connettore LPC TPM

1 x connettore porta COM

5 x connettore ventola di sistema (6 pin)

1 x connettore alimentazione ATX 24-pin (connettore alimentazione ad alta densità)73 C621A WS Italiano Italiano

1 x connettore alimentazione 12V 8-pin (connettore alimentazione ad alta densità)

1 x connettore alimentazione 12V 4-pin (connettore alimentazione ad alta densità)

1 x Connettore USB 2.0 (supporto di 2 porte USB 2.0) (supporto protezione da scariche elettrostatiche)

1 x Header USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)

2 x Connettori USB 3.2 Gen2 tipo C pannello anteriore (supporto protezione da scariche elettrostatiche)

1 x Connettore pannello ausiliare

1 x Connettore bus di gestione della piattaforma intelligente

1 x connettore CPU HP-SMBus

1 x Header sensore termico

1 x RAID virtuale su connettore CPU

1 x LED di alimentazione in standby

1 x header pulsante di interruzione non mascherabile

1 x Dr. Debug con LED Funzionalità BIOS

Eventi di riattivazione conformi a ACPI 5.0

Supporto di SMBIOS 2.3 Hardware Monitor

Sensore di temperatura: CPU, PCH, MB, Card Side

Ventola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventola CPU

Controllo velocità ventola: Ventola anteriore, posteriore, CPU

• Fare riferimento al nostro sito Web per l'elenco di supporto del sistema operativo più recente.

• Sul sistema Ubuntu 16.04 (64 bit), la modalità Intel Raid supporta solo UEFI BOOT.

• Ubuntu 18.04 (64 bit) non supporta la modalità Intel Raid (solo AHCI). Certicazioni

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com75 C621A WS Italiano Italiano

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin. Jumper di selezione MiniSAS

(MINISAS_1 a 3 pin) (vedere pag. 1, n. 40) SATA (predenito) PCIE Jumper modalità CPU PECI (PECI1 a 3 pin) (vedere pag. 1, n. 48) CPU PECI collegata a PCH CPU PECI collegata a BMC (predenita) Jumper di esclusione di sicurezza (SEC_OR1 a 3 pin) (vedere pag. 1, n. 33) Descrittore esclusione di sicurezza Nessuna esclusione (opzione predenita) Jumper recupero ME (ME_RECOVERY1 a 3 pin) (vedere pag. 1, n. 49) Modalità normale (opzione predenita) Modalità recupero ME Jumper di ripristino password (PASSWORD_CLEAR a 3 pin) (vedere pag. 1, n. 51) Modalità normale (opzione predenita) Ripristino password76 Italiano Italiano Jumper recupero BIOS (BIOS_RECOVERY1 a 3 pin) (vedere pag. 1, n. 45) Modalità normale (opzione predenita) Recupero BIOS Jumper di selezione ESPI/LPC (ESPI_LPC_SEL1 a 3 pin) (vedere pag. 1, n. 54) ESPI (opzione predenita) LPC Jumper di condivisione ash ESPI (ESPI_SHARE a 3 pin) (vedere pag. 1, n. 42) Condivisione ash ESPI principale (impostazione predenita) Condivisione ash ESPI slave L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". Jumper di esclusione swap BIOS (ESPI_MODE1) (vedere pag. 1, n. 52) Aperto: Disabilita esclusione (opzione predenita) Cortocircuitato: Abilita esclusione 2-pin Jumper77 C621A WS Italiano Italiano

1.4 Header e connettori su scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 29)

GNDRESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo l’assegnazione pin. Annotare in particolare i pin positivi e negativi prima di collegare i cavi. PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.78 Italiano Italiano Connettore pannello ausiliare (AUX_PANEL1 a 18 pin) (vedere pag. 1, n. 30) GND SMB_CLK SMB_Alert CASEOPEN

Questo connettore supporta più funzioni sul pannello anteriore, tra cui SMB del pannello anteriore, indicatore di stato Internet e pin di intrusione dello chassis. Connettore HD Mini-SAS Angolo destro: (SATA_0_3) (vedere pag. 1, n. 22) SATA_0_3 Questo connettore supporta i cavi dati da MiniSAS a SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. A. Pin di collegamento SMBus del pannello frontale (6-1 pin FPSMB) Questo header consente di collegare apparecchiature SMBus (System Management Bus). Può essere utilizzato per la comunicazione tra le apparecchiature periferiche del sistema dotate di velocità di trasmissione inferiori e le apparecchiature di gestione dell'alimentazione. B. Indicatore di stato di internet (LAN1_LED a 2 pin, LAN2_LED) Questi due header a 2 pin consentono di utilizzare il cavo dell'indicatore Internet Gigabit per connettersi all'indicatore di stato LAN. Quando questo indicatore lampeggia, signica che internet è connesso correttamente. C. Perno di intrusione nello chassis (CHASSIS a 2 pin) Questo header serve per lo chassis del computer host con design di rilevamento delle intrusioni dello chassis. Inoltre, deve funzionare anche con apparecchiature di rilevamento esterne, come un sensore di rilevamento delle intrusioni dello chassis o un microinterruttore. Quando questa funzione è attivata, se si verica un movimento di un componente dello chassis, il sensore lo rileverà immediatamente e invierà un segnale a questo header, quindi il sistema registrerà questo evento di intrusione nello chassis. L'impostazione predenita è impostata sui pin CASEOPEN e GND; questa funzione è disattivata. D. LED di localizzazione (LOCALIZZATORE a 4 pin) Questo header serve per l'interruttore di localizzazione e il LED sul pannello anteriore. E. LED di errore del sistema (LOCALIZZATORE a 2 pin) Questo header serve per il LED di errore sul sistema.79 C621A WS Italiano Italiano Header USB 3.2 Gen1 (USB3_5_6 a 19 pin) (vedere pag. 1, n. 6) Oltre alle quattro porte USB 3.2 Gen1. predenite sul pannello I/O, su questa scheda madre è presente un connettore USB 3.2 Gen1. Questo connettore USB

3.2 Gen1 può supportare due

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il lo nero al pin di terra. Tutti le ventole supportano Fan Control. Connettori USB 3.2 Gen2 tipo C pannello anteriore (USB31_TC_1 a 20 pin) (vedere pag. 1, n. 23) (USB31_TC_2 a 20 pin) (vedere pag. 1, n. 24) Sono presenti due connettori USB 3.2 Gen2 tipo C pannello anteriore su questa scheda madre. Questi connettori servono per il collegamento di moduli USB 3.2 Gen2 per porte USB 3.2 Gen2 supplementari. *2 connettori USB tipo C (USB31_ TC1/USB31_TC2) sono condivisi con 2 connettori SATA a 7 pin (SSATA_2/ SSATA_3) (opzione BOM). Connettore USB 2.0 (USB_1) (vedere pag. 1, n. 34) È presente una porta USB 2.0 verticale su questa scheda madre.

Su questa scheda madre è presente un connettore. Questo connettore USB 2.0 può supportare due porte. Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 4)

GND N/A Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13. Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 5) (ATX12V2 a 4 pin) (vedere pag. 1, n. 7) Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin e uno a 4 pin. Connettore di alimentazione SATA DOM (3-pin SATAPWR1) (vedere pag. 1, n. 15) (SATAPWR2 a 3 pin) (vedere pag. 1, n. 12) Utilizzare un cavo di alimentazione SATA per collegare questo connettore di alimentazione SATA e l'HDD SATA per erogare alimentazione dalla scheda madre, quando si utilizza la modalità DC-IN senza alimentazione SATA. Header TPM (TPM1 a 17 pin) (vedere pag. 1, n. 36)

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

Questo connettore supporta il sistema Trusted Platform Module (TPM) per interfaccia SPI, che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma. Header SMBus PSU (PSU_SMB1 a 5 pin) (vedere pag. 1, n. 2) +3V GND ALERTSMBCLK SMBDATA PSU SMBus monitora lo stato dell'alimentatore, della ventola e della temperatura del sistema. Connettore bus di gestione della piattaforma intelligente (IPMB1 a 4 pin) (vedere pag. 1, n. 43) IPMB_SDA IPMB_SC

No Connect GND Questo connettore a 4 pin serve a fornire una scheda madre cablata o una connessione al pannello anteriore per funzionalità a valore aggiunto e schede aggiuntive di terze parti, come le schede di gestione delle emergenze, che forniscono funzionalità di gestione tramite IPMB. Connettore SMBus del controller di gestione della scheda madre (BMC_SMB_1 a 5 pin) (vedere pag. 1, n. 41)

PowerBMC_SMBCLK7 GND BMC_SMBDATA7 Il connettore serve per i dispositivi SM BUS. Connettore CPU HP- SMBus (CPU1_HSBP1 a 5 pin) (vedere pag. 1, n. 1)

Questo connettore serve per la funzione hot plug degli HDD sul backplane.82 Italiano Italiano ATA3 DOM seriale Connettori (SATA_4) (vedere pag. 1, n. 18) (SATA_5) (vedere pag. 1, n. 16) SATA_5SATA_4 I connettori SATA3 DOM supportano entrambi i SATA DOM (Disk-On-Module) e cavi dati SATA per dispositivi di archiviazione interni. Connettori Serial ATA3 Verticale: (SATA_4) (vedere pag. 1, n. 18) (SATA_5) (vedere pag. 1, n. 16) SATA_5SATA_4 Questi due connettori SATA3 supportano i cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. *2 connettori USB tipo C (USB31_ TC1/USB31_TC2) sono condivisi con 2 connettori SATA a 7 pin (SSATA_2/ SSATA_3) (opzione BOM). Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 44)

CCTS#1RRTS#1DDSR#1DDTR#1

RRXD1 GNDTTXD1DDCD#1 RRI#1 Questo header COM supporta un modulo di porta seriale. Pad Clear CMOS (CLRMOS1) (vedere pag. 1, n. 58) Permette si azzerare i dati nella CMOS. Per calcellare la CMOS, estrarre la batteria CMOS e cortocircuitare i pad Clear CMOS. Header pulsante di interruzione non mascherabile (NMI_BTN2) (vedere pag. 1, n. 46)

CONTROL GND Collegare un dispositivo NMI a questo header.83 C621A WS Italiano Italiano Header sensore termico (TR1 a 2 pin) (vedere pag. 1, n. 39)

TR1 GND Collegare il cavo del sensore termico al pin 1-2 o al pin 2-3 e l'altra estremità al dispositivo di cui si desidera monitorare la temperatura. Header LED LAN anteriore (FRONT_LED_LAN34 a 4 pin) (vedere pag. 1, n. 35)

LAN3_LINK Questo connettore a 4 pin viene utilizzato per l'indicatore di stato LAN anteriore. Header altoparlante chassis (SPEAKER1 a 4 pin) (vedere pag. 1, n. 26)

+5V DUMMY DUMMY SPEAKER Collegare l'altoparlante dello chassis a questo header. Connettori input/output generici seriali (7-pin SATA_SGPIO1) (vedere pag. 1, n. 37) (7-pin SSATA_SGPIO1) (vedere pag. 1, n. 38)

SLOAD SCLOCK GND GND SDA TAOUT I connettori supportano l'interfaccia di collegamento seriale per collegamenti SATA integrati. Header congurazione PWM (PWM_CFG1 a 3 pin) (vedere pag. 1, n. 11) GND

Questo header serve per le congurazioni PWM. Header CPU VSENSE (CPU_VSENSE a 3 pin) (vedere pag. 1, n. 10)

Questo header serve a rilevare CPU1 VSENSE.84 Italiano Italiano RAID virtuale su CPU Connettore (RAID_1 a 4 pin) (vedere pag. 1, n. 28) GND GND +3VSB

Questo connettore supporta RAID virtuale Intel® su CPU e RAID NVME/AHCI su PCIE CPU. Con l'introduzione del prodotto Intel VROC, ci sono tre modalità di funzionamento: SKU Tasto hardware richiesto Caratteristiche principali Pass-through Non necessario

• Supporto collegamento a caldo

• Chiusura foro scrittura RAID 5

• Solo SSD Intel sono supportati.

• Per ulteriori dettagli su VROC, fare riferimento alle informazioni uciali fornite da Intel.85 C621A WS Italiano Italiano

1.5 LED/Interruttore a scopo di identicazione dell’unità
