MANUALE UTENTE H410MHDVP ASROCK

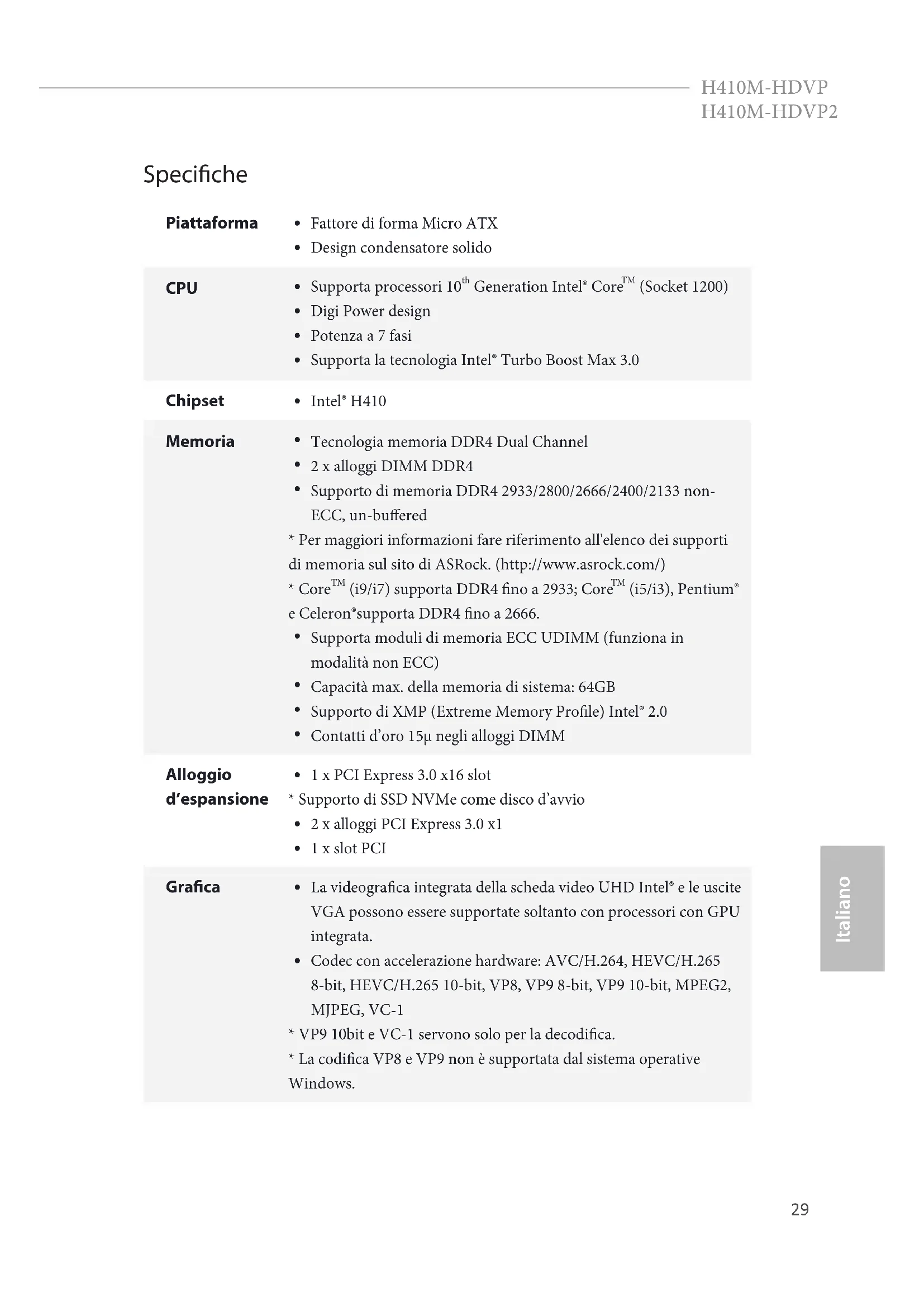

Fattore di forma Micro ATX

Design condensatore solido CPU

• Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC)

Capacità max. della memoria di sistema: 64GB

Supporto di XMP (Extreme Memory Prole) Intel® 2.0

Contatti d’oro 15μ negli alloggi DIMM Alloggio d’espansione

• Supporto di SSD NVMe come disco d’avvio

La videograca integrata della scheda video UHD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• VP9 10bit e VC-1 servono solo per la decodica.

• La codica VP8 e VP9 non è supportata dal sistema operative Windows.30 Italiano

Graca, multimedialità e calcolo: Microso DirectX 12, OpenGL 4.5, Graca integrate Intel®, Sincronizzazione video Intel® Quick, Graca ibrida/commutabile, OpenCL 2.1

Visualizzazione e sicurezza dei contenuti: Rec. 2020 (Ampia gamma di colori), Microso PlayReady 3.0, Protezione dei contenuti Intel® SGX, UHD/HDR Blu-ray Disc

Tre opzioni di output graco: D-Sub, DVI-D e HDMI

Supporta HDMI 1.4 con risoluzione massima no a 4K x 2K (4096 x 2160) a 30Hz

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI 1.4 (è necessario un monitor compatibile HDMI)

Supporto di HDCP 2.3 con le porte DVI-D e HDMI 1.4

Supporto riproduzione 4K Ultra HD (UHD) sulla porta HDMI 1.4 Audio

Supporta protezione da sovratensione LAN

Supporta protezione da fulmini/scariche elettrostatiche

1 x porta tastiera PS/2

1 x porta seriale: COM1

4 x porte USB 2.0 (supporto protezione da scariche elettrostatiche) (H410M-HDVP)

2 x porte USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche)

Connettori audio HD: Ingresso linea / altoparlante frontale / microfono Archiviazi- one

• Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_3 sarà disabilitato.

1 x connettore porta stampa

1 x connettore porta COM

1 x connettore SPI TPM

1 x collegamento altoparlante e intrusione telaio

1 x connettore ventola CPU (4-pin)

• Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

1 x Connettore ventola telaio (4-pin)

• Il connettore ventola telaio supporta ventole telaio con potenza massima di 1 A (12 W).

1 x connettore ventola chassis/ventola pompa dell’acqua (4 pin) (Controllo intelligente della velocità della ventola)

• La ventola Chassis/ventola pompa dell’acqua supporta ventole di sistemi di rareddamento ad acqua di potenza massima di 2 A (24W).

• CHA_FAN1WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

1 x connettore alimentazione ATX 24 pin

1 x connettore alimentazione 12 V 8-pin

1 x connettore audio pannello frontale

1 x connettore USB 2.0 (supporto di 2 porte USB 2.0) (supporto protezione da scariche elettrostatiche) (H410M-HDVP)

2 x connettore USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche) (H410M-HDVP2)

1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)
