MANUALE UTENTE Z370M Pro4 ASROCK

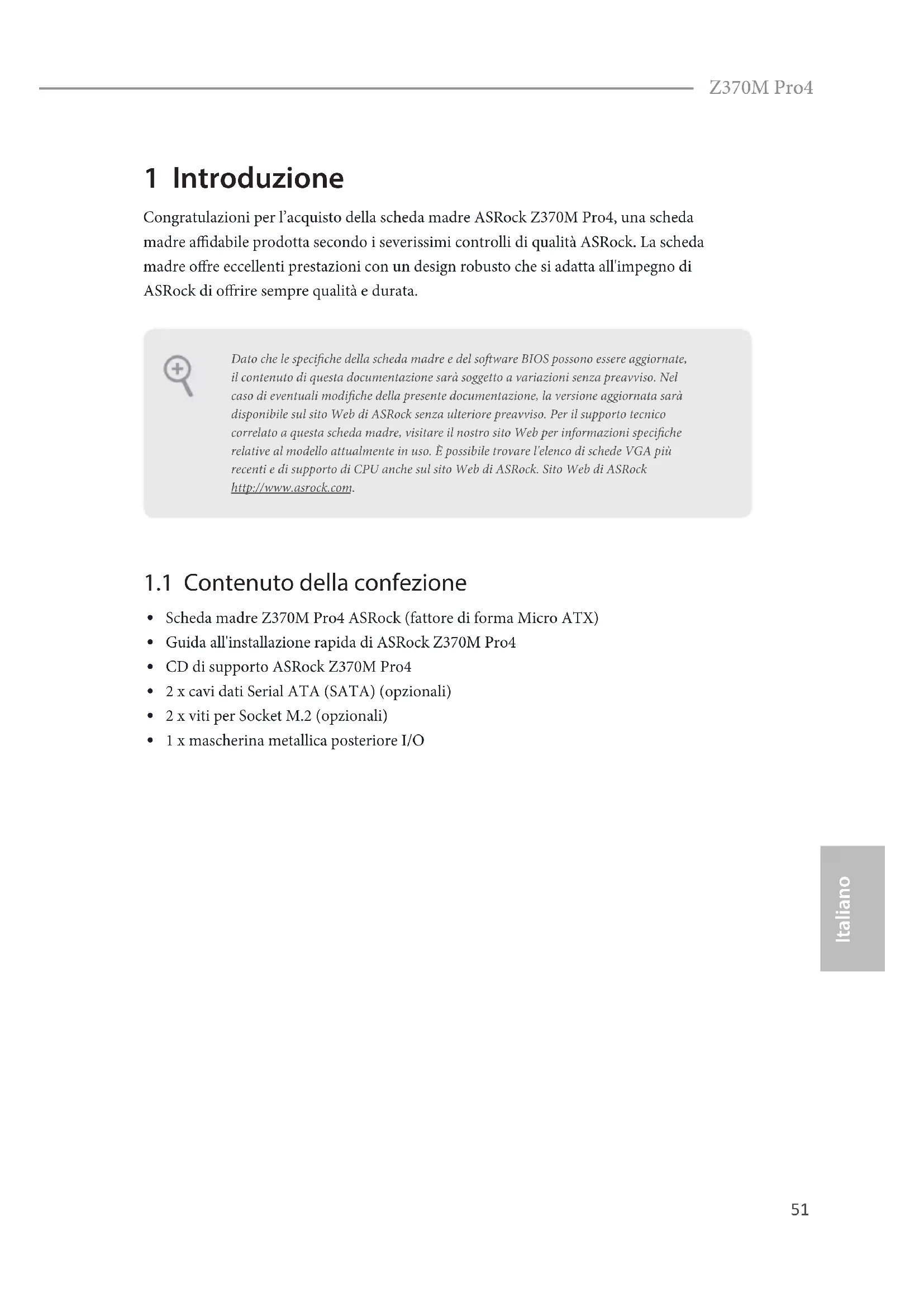

AF D #ER R OR#PI NIT# GN D SL IN#ST B #SP D 0SP D 1SP D 2SP D 3SP D 4SP D 5SP D 6SP D 7AC K#BU S Y SL CT51 Z370M Pro4 Italiano 1 Introduzione Congratulazioni per l’acquisto della scheda madre ASRock Z370M Pro4, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

Scheda madre Z370M Pro4 ASRock (fattore di forma Micro ATX)

Guida all'installazione rapida di ASRock Z370M Pro4

CD di supporto ASRock Z370M Pro4

2 x cavi dati Serial ATA (SATA) (opzionali)

2 x viti per Socket M.2 (opzionali)

1 x mascherina metallica posteriore I/O Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.52 Italiano

Fattore di forma Micro ATX

Design condensatore solido CPU

• Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC)

Capacità max. della memoria di sistema: 64GB

Supporto di XMP (Extreme Memory Prole) Intel® 2.0

Contatti d’oro 15μ negli alloggi DIMM Alloggio d’espansione

2 x alloggi PCI Express 3.0 x16 (PCIE1:modalità x16; PCIE4:modalità x4)*

• Supporto di SSD NVMe come disco d’avvio

La videograca integrata della scheda video UHD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• Le dimensioni massime della memoria condivisa possono variare tra i diversi sistemi operativi.

Tre opzioni di output graco: D-Sub, DVI-D e HDMI

Supporto di tre monitor

Supporta HDMI con risoluzione massima no a 4K x 2K (4096 x 2160) a 30Hz

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

Supporto di HDCP con le porte DVI-D e HDMI

Supporto riproduzione 4K Ultra HD (UHD) con le porta HDMI Audio

• Per congurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

Supporta protezione da sovratensione

Supporta protezione da fulmini/scariche elettrostatiche

1 x porta tastiera PS/2

1 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)

4 x Porta USB 3.1 Gen1 di tipo A (supporta protezione da scariche elettrostatiche)

1 x Porta USB 3.1 Gen1 di tipo C (supporta protezione da scariche elettrostatiche)

Connettori audio HD: Ingresso linea / altoparlante frontale / microfono Archiviazione

• Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.

** Supporto di SSD NVMe come disco d’avvio ** Supporta kit ASRock U.255 Z370M Pro4 Italiano Connettore

1 x connettore porta stampa

1 x connettore porta COM

1 x collegamento altoparlante e intrusione telaio

• Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

• CHA_FAN1 e CHA_FAN2 sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

1 x connettore alimentazione ATX 24 pin

1 x connettore alimentazione 12 V 8-pin

1 x connettore audio pannello frontale

2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)

2 x connettore USB 3.1 Gen1 (supporto di 4 porte USB 3.1 Gen1) (supporto protezione da scariche elettrostatiche)

1 x Basetta Modalità prestazioni / Overclocking (OC) facile Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

Eventi di riattivazione conformi a ACPI 6.0

Supporto di SMBIOS 2.7

Tachimetro ventola CPU/telaio

Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)

Ventola CPU/telaio con controllo di varie velocità

Microso® Windows® 10 64 bit Certicazioni

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)56 Italiano Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può in- uenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com57 Z370M Pro4 Italiano

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuc- cio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". Jumper per azzerare la CMOS (CLRMOS1) (vedere pag. 1, n. 17) CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare i di CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di rimuovere il cappuccio jumper prima di cancellare la CMOS. Jumper a 2 pin Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.58 Italiano

1.4 Header e connettori su scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 19) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. Collegamento altoparlante e intrusione telaio (SPK_CI1 a 7 pin) (vedere pag. 1, n. 18) Collegare l’intrusione telaio e l’altoparlante a questo collegamento. PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pan- nello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. GND

RESET#PWRBTN#PLED-PLED+

+5V DUMMYSIGNAL GND DUMMY SPEAKER DUMMY59 Z370M Pro4 Italiano Connettori Serial ATA3 (SATA3_0: vedere pag. 1, n. 9) (SATA3_1: vedere pag. 1, n. 10) (SATA3_2: vedere pag.1, n. 13) (SATA3_3: vedere pag.1, n. 14) (SATA3_4: vedere pag.1, n. 16) (SATA3_5: vedere pag.1, n. 15) Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato. Header USB 2.0 (USB3_4 a 9 pin) (vedere pag. 1, n. 21) (USB5_6 a 9 pin) (vedere pag. 1, n. 20) Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte. Header USB 3.1 Gen1 (USB3_5_6 a 19 pin) (vedere pag. 1, n. 8) (USB3_7_8 19 pin) (vedere pag. 1, n. 12) Ci sono due connettori su questa scheda madre. Ciascun header USB 3.1 Gen1 può supportare due porte. Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 25) Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET60 Italiano Connettori ventola telaio (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 26) (CHA_FAN2 a 4 pin) (vedere pag. 1, n. 11) Collegare il cavo della ventola al connettore della ventola e far corrispondere il lo nero al pin di terra. Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 4) (CPU_FAN2 a 3 pin) (vedere pag. 1, n. 5) Questa scheda madre for- nisce due connettori ventola CPU a 4 pin (Quiet Fan). Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3. Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7) Questa scheda madre è dotata di un connettore di alimen- tazione ATX a 24 pin. Per uti- lizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello

sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello

anteriore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è neces- sario collegarli per il pannello audio AC’97. E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”. GND FAN_VOLTAGE_CONT ROLFAN_SPEEDFAN_SPEED_CONTROL GND FAN_VOLTAGE_CONTROLFAN_SPE EDFAN_SPE ED_CONTROL FAN_VOLTAGE GND

FAN_SPEEDFAN_SPEED_CONTROL

Z370M Pro4 Italiano Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1) Questa scheda madre è dotata di un connettore di alimen- tazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5. Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 24) Questo header COM1 supporta un modulo di porta seriale. Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 22) Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certi- cati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piat- taforma. Header porta di stampa (LPT1 a 25 pin) (vedere pag. 1, n. 23) Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante. Basetta Modalità prestazioni / Overclocking (OC) facile (PM_EO a 4 pin) (vedere pag. 1, n. 6) Collegare l’interruttore OC e l’indicatore LED OC sul telaio a questa basetta in base all’assegnazione dei pin.Annotare i pin positivi e negativi prima di collegare i cavi.
