KULLANIM KILAVUZU Z370M Pro4 ASROCK

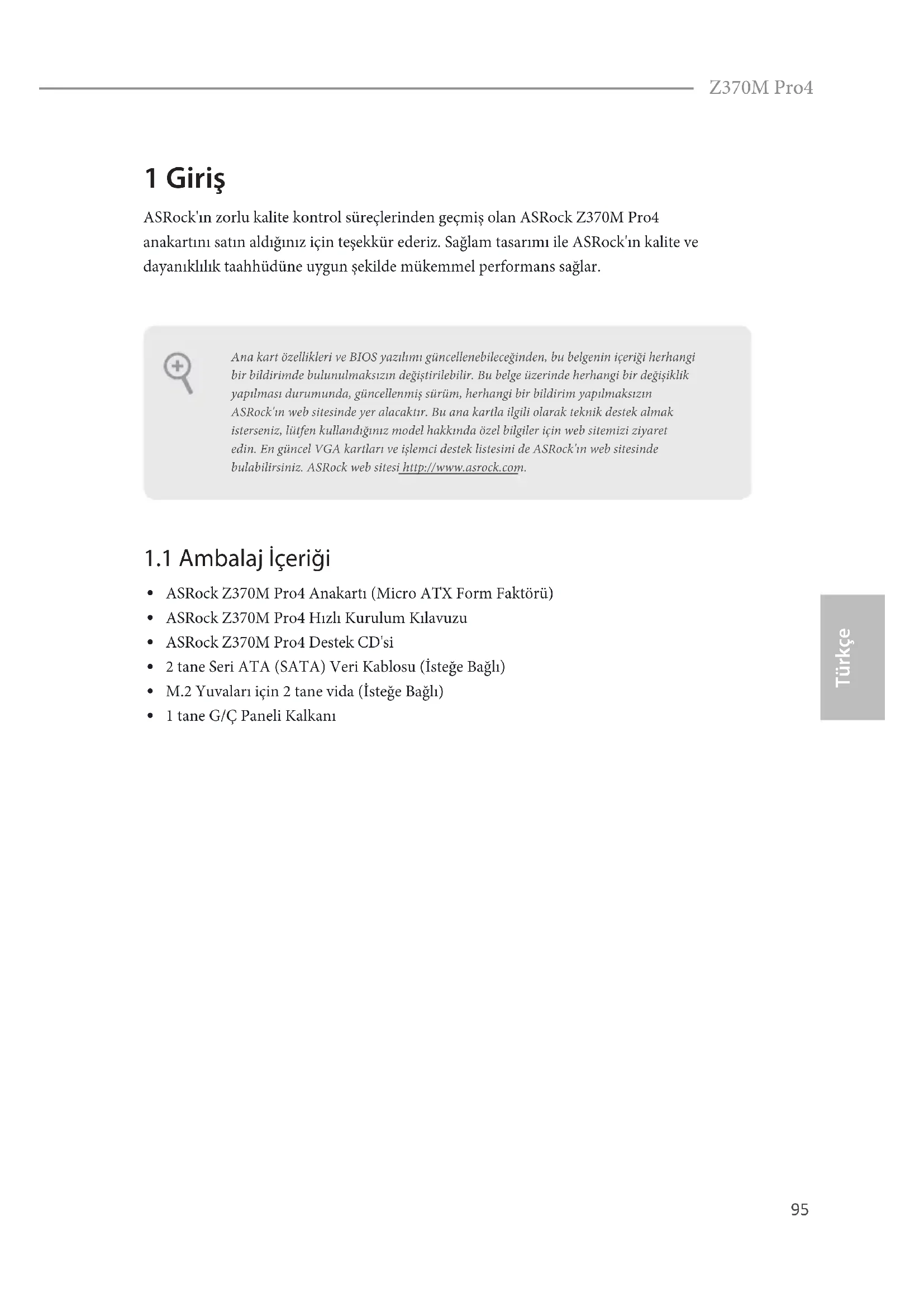

AF D #ER R O R#PI N IT# GN D SL I N #ST B #SP D 0SP D 1SP D 2SP D 3SP D 4SP D 5SP D 6SP D 7AC K #BU S Y SL C T95 Z370M Pro4 Türkçe 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z370M Pro4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

ASRock Z370M Pro4 Anakartı (Micro ATX Form Faktörü)

ASRock Z370M Pro4 Hızlı Kurulum Kılavuzu

2 tane Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

M.2 Yuvaları için 2 tane vida (İsteğe Bağlı)

1 tane G/Ç Paneli Kalkanı Ana kart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu belgenin içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu belge üzerinde herhangi bir değişiklik yapılması durumunda, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır. Bu ana kartla ilgili olarak teknik destek almak isterseniz, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve işlemci destek listesini de ASRock'ın web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com.96 Türkçe

Micro ATX Form Faktörü

Yekpare Kapasitör tasarımı İşlemci

İşlemcileri (Yuva 1151) destekler

10 Güç Saası tasarımı

Intel® Turbo Boost 2.0 Teknolojisini destekler

Intel® K-Serisi kilitsiz işlemci özelliğini destekler

ASRock BCLK tam aralıklı Hız Aşırtmayı destekler Yonga kümesi

Çi Kanallı DDR4 Bellek Teknolojisi

4 tane DDR4 DIMM Yuvası

• Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/)

• 8. Nesil Intel® işlemci 2666'ya kadar DDR4 destekler.

ECC UDIMM bellek modüllerini destekler (ECC dışı modda çalışır)

En fazla sistem belleği kapasitesi: 64 GB

Intel® Üstün Bellek Proli (XMP) 2.0 destekler

DIMM Yuvalarında 15 μ Altın Temas Genişletme Yuvası

• Önyükleme diskleri olarak NVMe SSD destekler

desteğine sahiptir97 Z370M Pro4 Türkçe Grakler

Intel® UHD Graphics Dâhilî Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

En fazla paylaşılan bellek 1.024MB

• En fazla paylaşılan bellek boyutu işletim sistemlerine göre değişiklik gösterebilir.

Üç grak çıkışı seçeneği: D-sub, DVI-D ve HDMI

Üçlü Monitör Desteği

En fazla 4K × 2K (4096x2160) @ 30Hz çözünürlüğe kadar HDMI destekler

En fazla 1920x1200 @ 60 Hz çözünürlükle DVI-D destekler

1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler

HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler

HDMI bağlantı noktalarıyla 4K Ultra HD (UHD) kayıttan yürütme destekler Ses

İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)

• 7.1 CH HD Ses yapılandırması için, bir HD ön panel ses modülünün kullanılması ve çok kanallı ses özelliğinin ses sürücüsü aracılığıyla etkinleştirilmesi gereklidir.

Üstün Blu-ray Ses desteği

Aşırı Gerilim Korumasını destekler

Yerel Ağ Üzerinden Açmayı destekler

Yıldırım/ESD Korumasını destekler

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

PXE özelliğini destekler Arka Panel G/Ç

1 tane PS/2 Fare Bağlantı Noktası

1 tane PS/2 Klavye Bağlantı Noktası

1 tane D-Sub Bağlantı Noktası

1 tane DVI-D Bağlantı Noktası

1 tane HDMI Bağlantı Noktası

1 tane USB 2.0 Bağlantı Noktası (ESD Korumasını destekler)

4 tane USB 3.1 Gen1 Tip A Bağlantı Noktası (ESD Korumasını destekler)

1 tane USB 3.1 Gen1 Tip C Bağlantı Noktası (ESD Korumasını destekler)

1 tane RJ-45 LAN LED'e sahip Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

HD Ses Girişleri/Çıkışları: Hat Girişi / Ön Hoparlör / Mikrofon Depolama

• M2_1 bir SATA tipi M.2 aygıtı tarafından kullanılıyorsa, SATA3_0 devre dışı bırakılacaktır.

1 tane Ultra M.2 Yuvası (M2_1), M Key 2230/2242/2260/2280 tip M.2 SATA3 6,0 Gb/sn. modülünü ve Gen3 x4 (32 Gb/sn.) değerine kadar M.2 PCI Express modülünü destekler**

1 tane Ultra M.2 Yuvası (M2_2), Gen3 x4 (32 Gb/sn.) değerine kadar M Anahtar tipi 2230/2242/2260/2280 M.2 PCI Express modülünü destekler** ** Intel® Optane

Teknolojisini destekler ** Önyükleme diskleri olarak NVMe SSD destekler ** ASRock U.2 Takımını destekler99 Z370M Pro4 Türkçe Bağlayıcı

1 tane Yazdırma Bağlantı Noktası Bağlantısı

1 tane COM Bağlantı Noktası Bağlantısı

1 tane TPM Bağlantısı

1 tane Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı

2 tane İşlemci Fan Bağlayıcıları (1 x 4 pimli, 1 x 3 pimli)

• İşlemci Fanı Bağlayıcı, en fazla 1 A (12 W) fan gücünde işlemci fanı destekler.

2 tane Kasa Fanı Bağlayıcısı (4 pimli) (Akıllı Fan Hızı Kontrolü)

• CHA_FAN1 ve CHA_FAN2, 3 pimli fanın mı yoksa 4 pimli fanın mı kullanımda olduğunu otomatik olarak algılayabilir.

1 tane 24 pim ATX Güç Bağlayıcısı

1 tane 8 pim 12 V Güç Bağlayıcısı

2 tane USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktasını destekler) (ESD Korumasını destekler)

2 tane USB 3.1 Gen1 Bağlantısı (4 USB 3.1 Gen1 bağlantı noktasını destekler) (ESD Korumasını destekler)

1 tane Performans Modu / Kolay OC Bağlantısı BIOS Özelliği

Çok dilli kullanıcı arayüzü desteğiyle AMI UEFI Legal BIOS

ACPI 6.0 Uyumlu uyandırma olayları

CPU, DRAM, PCH 1,0 V, VCCIO, VCCSA, VCCST Gerilimi Çoklu Ayarlama Donanım Monitörü

İşlemci/Kasa sıcaklığı algılama

İşlemci/Kasa Fanı Devirölçer

İşlemci/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

İşlemci/Kasa Fanı çoklu hız kontrolü

KASA AÇIK algılaması

Gerilim izleme: +12 V, +5 V, +3,3 V, İşlemci Vcore, DRAM, PCH 1,0 V İşletim Sistemi

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)100 Türkçe Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojisinin uygulanması veya üçüncü taraf hız aşırtma araçlarının kullanılması da dâhil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşenlere ve aygıtlara zarar verebilir. Bu, riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

• Detaylı ürün bilgisi için lütfen web sitemizi ziyaret edin: http://www.asrock.com101 Z370M Pro4 Türkçe

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. CMOS Temizleme Bağlantı Teli (CLRMOS1) (bk. s.1, No. 17) CLRMOS1, CMOS verilerini temizlemenizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRMOS1 üzerindeki pimlere 5 saniye boyunca kısa devre yaptırmak için bir atlama kapağı kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Şifre, tarih, saat ve varsayılan kullanıcı prolinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen unutmayın. Lütfen CMOS'u temizledikten sonra atlama kapağını çıkarmayı unutmayın. 2 pimli Bağlantı Teli CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.102 Türkçe

1.4 Yerleşik Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9 pimli PANEL1) (bk. s.1, No. 19) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimlere dikkat edin. Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı (7 pimli SPK_CI1) (bk. s.1, No. 18) Lütfen kasa yetkisiz erişim ve kasa hoparlörünü bu bağlantıya takın. PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sisteminizi kap- atma şeklini yapılandırabilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması hâlinde reset (sıfırla) düğmesine basın. PLED (Sistem Güç LED'i): Kasa ön panelindeki güç durumu göstergesine bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumundayken LED ışığı yanıp söner. Sistem S4 uyku durumundayken veya kapalıyken (S5) LED ışığı söner. HDLED (Sabit Disk Etkinlik LED'i): Kasa ön panelindeki sabit disk etkinlik LED'ine bağlayın. Sabit disk veri okurken veya yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinliği LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ve pim düzenlemelerinin düzgün şekilde yapıldığından emin olun. Yerleşik bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ve bağlayıcılar üzerine yerleştirilmesi ana karta kalıcı hasar verebilir. GND

RESET#PWRBTN#PLED-PLED+

+5V DUMMYSIGNAL GND DUMMY SPEAKER DUMMY103 Z370M Pro4 Türkçe Seri ATA3 Bağlayıcıları (SATA3_0: bk. s.1, No. 9) (SATA3_1: bk. s.1, No. 10) (SATA3_2: bk. s.1, No. 13) (SATA3_3: bk. s.1, No. 14) (SATA3_4: bk. s.1, No. 16) (SATA3_5: bk. s.1, No. 15) Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn değerine kadar olan dâhilî depolama aygıtları için SATA veri kablolarını destekler. M2_1 bir SATA tipi M.2 aygıtı tarafından kullanılıyorsa, SATA3_0 devre dışı bırakılacaktır. USB 2.0 Bağlantıları (9 pimli USB3_4) (bk. s.1, No. 21) (9 pimli USB5_6) (bk. s.1, No. 20) Bu ana kartta iki bağlantı vardır. Her bir USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. USB 3.1 Gen1 bağlantısı (19 pimli USB3_5_6) (bk. s.1, No. 8) (19 pimli USB3_7_8) (bk. s.1, No. 12) Bu ana kartta iki bağlantı vardır. Her bir USB 3.1 Gen1 bağlantısı, iki adet bağlantı noktasını destekleyebilir. Ön Panel Ses Bağlantısı (9 pimli HD_AUDIO1) (bk. s.1, No. 25) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET104 Türkçe Kasa Fanı Bağlayıcıları (4 pimli CHA_FAN1) (bk. s.1, No. 26) (4 pimli CHA_FAN2) (bk. s.1, No. 11) Lütfen fan kablosunu fan konektörüne takın ve siyah teli topraklama pimine bağlayın. İşlemci Fan Bağlayıcıları (4 pimli CPU_FAN1) (bk. s.1, No. 4) (3 pimli CPU_FAN2) (bk. s.1, No. 5) Bu ana kart, iki tane 4 pimli işlemci fanı (Sessiz Fan) bağlayıcı sağlar. 3 pimli bir işlemci fanı bağlamak isterseniz lütfen Pim 1-3'e bağlayın. ATX Güç Bağlayıcısı (24 pimli ATXPWR1) (bk. s.1, No. 7) Bu ana kart, 24 pimli ATX güç bağlayıcısı sağlar. 20 pimli ATX güç beslemesi kullanmak için lütfen Pim 1 ve Pim 13'e bağlayın.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün

çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprağı (GND) Toprağa (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Düzeyi” ayarını yapın. GND FAN_VOLTAGE _CONTROLFAN_SPE EDFAN_SPE ED_CONTROL GND

FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONTROL

Z370M Pro4 Türkçe ATX 12V Güç Bağlayıcısı (8 pimli ATX12V1) (bk. s.1, No. 1) Bu ana kart, 8 pimli ATX 12V güç bağlayıcısı sağlar. 4 pimli ATX güç beslemesi kullanmak için lütfen Pim 1 ve Pim 5'e bağlayın. Seri Bağlantı Noktası Bağlantısı (9 pimli COM1) (bk. s.1, No. 24) Bu COM1 bağlantısı seri bağlantı noktası modülünü destekler. TPM Bağlantısı (17 pimli TPMS1) (bk. s.1, No. 22) Bu bağlayıcı, anahtarlar, dijital sertikalar, şifreler ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Plat- form Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimlik- lerin korunması ve platform bütünlüğünün sağlanmasına da yardımcı olur. Yazdırma Bağlantı Noktası Bağlantısı (25 pimli LPT1) (bk. s.1, No. 23) Bu, yazıcı aygıtların uyumlu bir şekilde takılmasını sağlayan bir yazdırma bağlantı noktası arabirimidir. Performans Modu / Kolay OC Bağlantısı (25 pimli PM_EO) (bk. s.1, No. 6) Lütfen kasadaki OC anahtarını ve OC LED göstergesini pim atamalarına göre bu bağlantıya bağlayın. Kabloları bağlarken pozitif ve negatif pimlere dikkat edin.
