KULLANIM KILAVUZU B360MHDV ASROCK

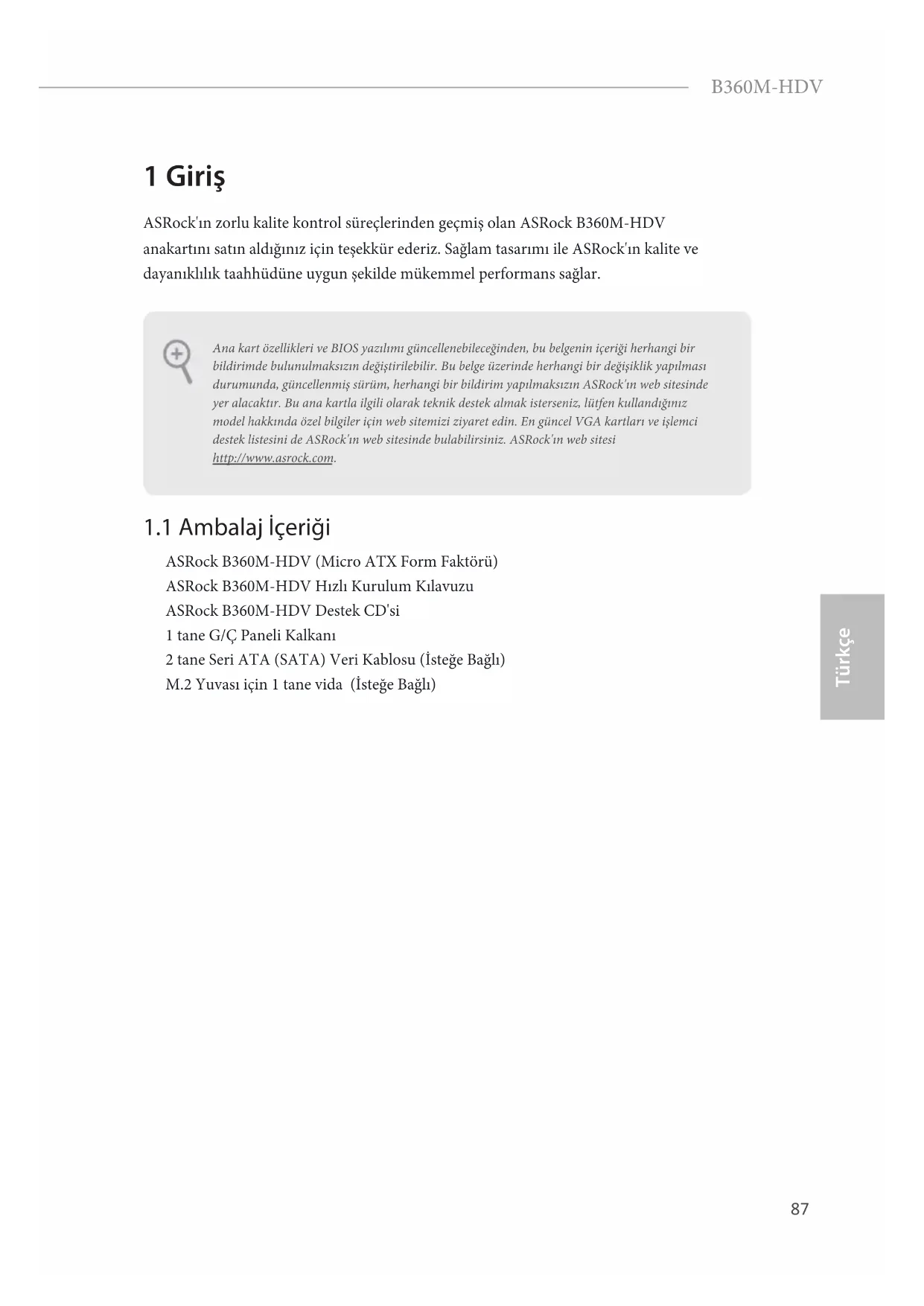

ASRock'in zorlu kalite kontrol sureçlerinden geleçmisolean ASRock B360M-HDV anakartimatisn aldigniz icin teşekür ederiz.Sagliam tasarimi ile ASRock'in kalite ve dayaniklik taahhüdüne uygun sekilde mukemmel performans saglar.
Ana kart Özellikleri ve BIOS yazilimi güncellenebileceğinden, bu belgenin icerigi herhangi bir bildirimde bulunl,maksizin degistirilebilir. Bu belge üzerinde herhangi bir degisiklik yapilmasi durumunda, güncellenmis suriim, herhangi bir bildirim yapilmaksizin ASRock'in web sitesinde yer alacaktir. Bu ana kartla ilgili olarak teknik destek almak isterseniz, lüften kullandıniz model hakkinda özel bilgiler icin web sitemizi ziyaret edin. EnGPCel VGA kartlari ve islemci destek listedini de ASRock'in web sitesinde bulabilirsiniz. ASRock'in web sitesi http://www.asrock.com.
| Platform | Micro ATX Form Faktörü
Yekpare Kapatür tasarı |
| İşlemci | 8. Nesil Intel® Core™ İşlemcileri (Yuva 1151) destekler
Intel® Turbo Boost 2.0 Teknolojisini destekler |
| Yonga
kümesi | Intel® B360 |
| Bellek | Çift Kanalli DDR4 Bellek Teknolojisı
2 tane DDR4 DIMM Yuvası
DDR4 2666/2400/2133 ECC olmayan, arabelleksiz bellek
En fazla system beligi kapasitesi: 32GB
Intel® Üstün Bellek Profili (XMP) 2.0 destekler
DIMM Yuvalarında 15 μ Altın Temas |
| Geniselectme
Yuvası | 1 tane PCI Express 3.0 x16 Yuva (PCIE1: x16 modu)*
* Önyükleme diskleri olarak NVMe SSD destekler
2 tane PCI Express 3.0 x1 Yuva (Esnek PCIe) |
| Grafikler | Intel® UHD Graphics Dāhil Görselleri ile VGA çıktiları, yalinizca
GPU entegre edilmiş,islemciler ile desteklenir.
Intel® UHD Graphics Yerleşik Görsellerini destekler: AVC, MVC
(S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel®
Net Video HD Teknolojisı, Intel® Insider™, Intel® GHD Graphics
ile Intel® Quick Sync Video
DirectX 12
HWA Kodlama/Kod Çozme: AVC/H.264, HEVC/H.265 8 bit,
HEVC/H.265 10 bit, VP8, VP9 8 bit, VP9 10 bit (yalnizca Kod
Çozme), MPEG2, MJPEG, VC-1 (yalnizca Kod Çozme)
Üç grafik;cıkışı seçeneği: D-sub, DVI-D ve HDMI
En fazla 4K × 2K (4096x2160) @ 30Hz;cüzünurlüge kadar HDMI
destekler |
En fazla 1920x1200 @ 60 Hz czūnūrlükle kadar DVI-D destekler
En fazla 1920x1200 @ 60Hz czünūrlükle kadar D-Sub destekler
HDMI Baglanti Noktasiyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yuksek Bit Oranli
Ses) özelliklerini destekler (Uyumlu bir HDMI monitoru kullanilmaldir)
DVI-D ve HDMI Baglanti Noktalarıyla HDCP destekler
HDMI baglanti noktasıyla 4K Ultra HD (UHD) kayitlan yırütme destekler
Ses
7.1 CH HD Ses (Realtek ALC887 Ses Kodlayic1)
- 7.1 CH HD Ses yapilandirmasi icin, bir HD on panel ses modülünün kullanilmasi ve;cok kanalli ses Özelliginin ses surucusü aracihigyyla etkinleşirilmesi gereklidir.
Asiri Gerilim Korumasini destekler
ELNA Ses Kapaklari
LAN
Gigabit LAN 10/100/1000 Mb/s
Giga PHY Intel® I219V
Yerel Ag Üzerinden Açmayı destekler
Yildirim/ESD Korumasim destekler
Enerji Verimliligine Sahip Ethernet 802.3az islevini destekler
PXE ozelligini destekler
Arka Panel
1 tane PS/2 Fare/Klavye Baglanti Noktası
G/
1 tane D-Sub Baglanti Noktası
1 tane DVI-D Baglanti Noktası
1 tane HDMI Baglanti Noktası
2 tane USB 2.0 Baglanti Noktas1 (ESD Korumasimi destekler)
4 tane USB 3.1 Gen2 Type-A Baglanti Noktas (10 Gb/s)
1 tane RJ-45 LAN LED'e sahip Baglanti Noktas1 (ACT/LINK LED ve SPEED LED)
HD Ses Girisleri/Ciklsları: Hat Girişi / On Hoparlör / Mikrofon
Depolama
- M2_1 bir SATA tipi M.2 aygiti tarafindan kullaniliyorsa, SATA3_3 devre dişíbirakulacaktir.
1 tane Ultra M.2 Yuvasi (M2_1), M Key 2230/2242/2260/2280 tip M.2 SATA3 6,0 Gb/sn. modulūnü ve Gen3 x4 (32 Gb/sn.) degerine kadar M.2 PCI Express modulūnü destekler**
** Intel Optane™ Teknolojisini destekler
** Önyükleme diskleri olarak NVMe SSD destekler
** ASRock U.2 Takimimi destekler
Baglayici
1 tane Yazdirma Baglanti Noktasi Baglantisi
1 tane COM Baglanti Noktas Baglantisi
1 tane TPM Baglantis
1 tane Kasa Yet Kisiz Erişim ve Hoparlör Baglantı
1 tane Islemci Fani Baglayici (4 pimli)
- Islemci Fanı Baglayıci, en fazla 1 A (12 W) fan günde ilelemci fanı destekler.
2 tane Kasa Bagh/Su Pompali Fan Baglayic (4 pimli) (Akili Fan Hiz Kontrolü)
- Kasa Bagl./Su Pompali Fan, en fazla 2 A (24 W) fan güçunde su sogutmali fan destekler.
- CHA_FAN1/WP ve CHA_FAN2/WP, 3 pimli fanin mi yoksa 4 pimli fanin mi kullanimda oldugunu otomatik dalam algilayabilir.
1 tane 24 pim ATX Guç Baglayécisi
1 tane 8 pim 12 V Guc Baglayicisi
1 tane On Panel Ses Baglayicisi
2 tane USB 2.0 Baglantis1 (4 USB 2.0 baglanti noktasini destekler) (ESD Korumasini destekler)
1 tane USB 3.1 Gen1 Baglantisi (2 USB 3.1 Gen1 baglanti noktasini destekler) (ESD Korumasini destekler)
BIOS Özelliigi
Cok dilli kullanici arayuzu destegiyle AMI UEFI Legal BIOS
ACPI 6.0 Uyumlu uyandirma olaylari
SMBIOS 2.7 Destegi
I\$lemci, GT_CPU, DRAM, PCH 1,05V Gerilim Coklu Ayarlama
Donanim
Sicaklik Algilama: Islemci, Kasa/Su Pompali Fanlar
Monitoru
Fan Devirolcer: Islemci, Kasa/Su Pompali Fanlar
Sessiz Fan (I\$lemci sicakligiyla otomatik ayarlanan kasa fani
hizi): Islemci, Kasa/Su Pompali Fanlar
Fan Coklu Hiz Kontrolü: Islemci, Kasa/Su Pompali Fanlar
KASA AGIK algilaması
Gerilim izleme: +12V, +5V, +3,3V , Islemci Vcore, DRAM, PCH
1,05V
Isletim Sistemi
Microsoft Windows 10 64 bit
Onaylar
FCC, CE
ErP/EuP icin hazir (ErP/EuP icin hazir guc beslemsi gereklidir)
- Detayli urin bilgisi icin lütfen web sitemizi ziyaret edin: http://www.asrock.com
Lütfen, BIOS ayaralarimi diuizenleme, Bagimstiz Hiz Asirtma Teknolojisinin uyguulanmasi vya üçuncı taraf hiz asirtma araclarinin kullanilmasti da dahil olmak uzere:tüm hiz asirtma islemlerinin belirli bir risk tasidigi unutmayin. Hiz asirtma, sisteminizin dayanikliligi etkileyebilir, hatta sisteminizde yer alan bileşnleve ayglilara zarar verebilir. Bu, riski ve masraflari size ait olmak uzereGPCleştilmelidir. Hiz asirtmadan dogabilecek zararlar konusunda sorumlu olmayacagiz.
1.3 Baglanti Teli Kurulumu
Cizim, baglanti tellerin turulumunu gostermektedir. Tel kapagi, pimlerin uzerine yerleştilidiginde, tel "Kisa" olur. Pimlerin uzerinde tel kapagi bulunmadigianda, tel "Açık" olur.
Short
Open
CMOS Temizleme
Baglanti Teli
(CLRCMOS1)
bk.s.1,No.11
2 pimli Baglanti Teli
Kisa: CMOS Temizleme
Açık: Varsayınan
CLRCMOS1, CMOS verilerini temizlememizi saglar. CMOS icindeki veriler, systemi, tarih, saat ve/system kurulum parametreleri gibi kurulum bilgilerin i icermektedir. Sistem parametreleri silmek ve varsayilan kurulum ayarlarina donmek icin, lutfen bilgisayari kapatin ve guc kablosunu cekin, arndandan, CLRCMOS1 üzerindeki pimleri 3 saniye boyunca kisaltmak icin bir baglanti teli kapagl kullanin. Lutfen CMOS'u temizledikten sonra baglanti teli kapagini cikarmay unutmayin. BIOS'u减免ledikten hemen sonra CMOS'u temizlemeniz gerekirse, once sistemi baslatin ve arndandan CMOS temizleme islemi oncesinde yeniden kapatin.
CMOS'u temizlerseniz, kasa açık uyarıslalabilirsiniz. Üncelki kasa yetikisiz erişim durumu kaydim silmek icin lüften BIOS durumunu "Durumu Temizle" olarak belirleyin.
1.4 Yerleşik Bağlantılar ve Bağlayışıçın
Yerlesik情况进行 verbaglayicilar情况进行 delegir. Baglanti teli kapaklarin bu baglanti ve baglayicilar uzerine yerlestirmeyin. Baglanti teli kapaklarin baglantilar ver baglayicilar uzerine yerlestirilmesi ana karta kalica hasar verebilir.
Sistem Paneli Baglantusi (9 pimli PANEL1) (bk. s.1, No. 15)
Kasadaki guc dugmesini, sifirlama dugmesini ve system durumu goftergesini, asagidaki pim atamalarina gore bu baglantiya baglayin. Kablolari bglarken positif ve negatif pimlere dikkat edin.
PWRBTN (Güç Düğmesi):
Kasa on panelindeki guc dugmesine baglayin. Sisteminizi guc dugmesini kullanarak kapatma seklini yapilandaribilirsiniz.
RESET (Stfurlama Dügmesi):
Kasa on panelindeki stfirlama digmesine baglayin. Bilgisayarin kilitlenmesi ve normal sekilde yeniden başlatlamamasi halinde bilgisayari yaniden baslatmak icin stfirlama digmesine basin.
PLED (Sistem Güç LED'i):
Kasa on panelindeki guc durumu goftergesine baglayin. Sistem calisirken LED 1sigt yanacaktir. Sistem S1/S3 uyku durumundayken LED 1sigt yanip söner. Sistem S4 uyku durumundayken veya kapalyken (S5) LED 1sigt söner.
HDLED (Sabit Disk Etkinlik LED'i):
Kasa on panelindeki sabit disk etkinlik LED'ine baglayin. Sabit disk veri okurken veya yazarken LED isigi yanar.
On panel tasarimi kasaya gore degisiklik gosterebilir. Bir on panel modulii, temel olarak guc duğmesi, stfirlama duğmesi, guc LED'i, sabit disk etkinlik LED'i, hoparlör gibi birimlerden olusur. Kasanizin on panel modulünü bu baglantiya takmadan once, kablo ve pim atamalarinin dokr biçimde eşleştrildiginden emin olun.
Kasa Yetkisz Erisim ve Hoparlor Baglantis1 (7 pimli SPK_C11) (bk. s.1, No. 16)
Lüften kasa Güç LED'ini ve kasa hoparlörunü bu baglantiya takin.
Seri ATA3 Baglayicilari
(SATA3_0:
bk. s.1, No. 12)
(SATA3_1:
bk. s.1, No. 13)
(SATA3_2:
bk. s.1, No. 9)
(SATA3_3:
bk. s.1, No. 10)
(SATA3_4:
bk. s.1, No. 8)
(SATA3_5:
bk. s.1, No. 7)
Bu altı SATA3 baglayışı, veri aktarı hüz 6,0 Gb/sn degerine kadar olan dahi depolama aygitolari icin SATA veri kaboları destekler.
- M2_1 bir SATA tipi M.2 aygiti tarafindan kullaniliyorsa, SATA3_3 devre dişi birakulacaktir.
USB 2.0 Baglantilari (9 pimli USB_7_8) (bk.s.1, No.17) (9 pimli USB_13_14) (bk.s.1, No.18)
Bu ana kartta iki tane USB 2.0 böglantisi vardir. Her bir USB 2.0 böglantisi, iki adet böglanti noktasini destekleyebilir.
USB 3.1 Gen1 baglantisi (19 pimli USB_11_12) (bk.s.1, No.6)
Bu ana kartta bir baglanti vardir. Bu USB 3.1 Gen1 baglantisi, iki adet baglanti noktasini destekleyebilir.
On Panel Ses Baglantusi
(9 pimli HD_AUDIO1)
bk.s.1,No.22
Bu baglanti, ses aygtiarinin on ses paneline baglanmasi icindir.
-
Yüksek Tanımli Ses, Jak Algilama özelliğini destekler ancak bu islevin dizgün calisabilmesi icin kasa uzerindeki panel kablosunun HDA islevini desteklemesi gerektétdir. Sisteminizi kurken, lüften kilavuzumuzdaki ve kasa kilavuzundaki talimatlari izleyin.
-
AC'97 ses paneli kullantyorsanz, lufen asagidaki admlart uygulayarak on panel ses baglantisina takin:
A. Mic_IN'i (MIC) MIC2_L'ye baglayn.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye baglayin.
C. Topragt (GND) Topraga (GND) baglaym.
D. MIC_RET ve OUT_RET yalmizca HD ses paneli icindir. AC'97 ses paneli icin bunlari baglamamiza gerek yokitur.
E. On mikrofonu etkinlestirmek icin, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayit Ses Düzeyi" ayarimi yapın.
Kasa Bagli/Su Pompali Fan
Baglayiclari
(4 pimli CHA_FAN1/WP)
bk.s.1,No.4
GND
(4 pimli CHA_FAN2/WP)
bk.s.1,No.14
Bu ana kart, iki tane 4
pimli su sogutmali kasa
baglayicsina sahiptir. B
pimli kasa su sogutmali
baglamayi planlyorsani
lutfen Pim 1-3'e baglayi
Islemci Fani Baglayici
(4 pimli CPU_FAN1)
bk.s.1,No.2
Bu ana kart, 4 pimli bir islemci fani (Sessiz Fan) baglayici saglar. 3 pimli bir islemci fani baglamak isterseniz lutfen Pim 1-3'e baglayin.
ATX Guc Baglayicis1
(24 pimli ATXPWR1)
bk.s.1,No.5
Bu ana kart, 24 pimli ATX
guc baglayicisi saglar. 20
pimli ATX guc beslemesi
kullanmak icin lufen Pim
1 ve Pim 13'e baglayin.
ATX 12V Guç Baglayi ciSi
(8 pimli ATX12V1)
bk.s.1,No.1
Bu ana kart, 8 pimli ATX 12V guc baglayicisi saglar. 4 pimli ATX guc beslemesi kullanmak icin luffen Pim 1 ve Pim 5e baglayin.
Seri Baglanti Noktas
Baglantusi
(9 pimli COM1)
bk.s.1,No.19
Bu COM1 baglantisi seri baglanti noktas modulunu destekler.

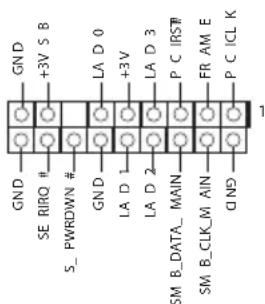

TPM Baglantisi
(17 pimli TPMS1)
bk.s.1,No.21
Bu baglayici, anahtarlar, dijital certifikalar, sifreler ve verileri güvenli bir sekilde saklama Özelligi bulunan Güvenilir Platform Modülu (TPM) sistemi destekler. TPM systemleri, ayni zamanda ag güvenliginin artırilması, dijital kimliklerin korunması ve platform—butünlügünün saglanmasın da yarımcı olur.

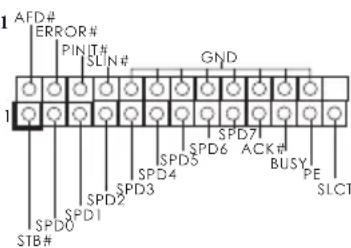

Yazdirma Baglanti Noktasi
Baglantusi
(25 pimli LPT1)
bk.s.1,No.20
Bu, yazici aygitlarin uyumlu bir sekilde takilmasini saglayan bir yazirma baglanti noktas arabirimidir.
