MANUALE UTENTE B360MHDV ASROCK
Congratulazioni per l'acquisto della scheda madre ASRock B360M-HDV, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre excellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrirse sempre qualità e durata.
Dato che le specifiche della schedà madre e del software BIOS sono essere aggiornate, il contentuto di questa documentazione sare soggetti a variazioni nella preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sare disponibile sul site Web di ASRock sulla uteriore preavviso. Per il supporto technique correlato a questa schedà madre, visitare il loro site Web per informazioni specifiche relative al modello attualmente in uso. è possibile trovare l'elenco di schedè VGA più recenti e di supporto di CPU nelle situ Web di ASRock. Sito Web di ASRock http://www.asrock.com.
1.1 Contenuto della confezione
Scheda madre ASRock B360M-HDV (fattore di forma Micro ATX)
Guida rapida di installmente ASRock B360M-HDV
CD di supporto ASRock B360M-HDV
1 x mascherina metallica posteriori I/O
2 x cavi dati Serial ATA (SATA) (opzionali)
1 x viti per Socket M.2 (opzionali)
1.2 Specifiche
| Piattaforma | Fattore di forma Micro ATX
Design condensatore solido |
| CPU | Supporta processor 8thGeneration Intel® Core™ (Socket 1151)
Supporta la TECHNOLOGY Intel® Turbo Boost 2.0 |
| Chipset | Intel® B360 |
| Memoria | Tecnologia memoria DDR4 Dual Channel
2 x alloggi DIMM DDR4
Supporto di memoria DDR4 2666/2400/2133 non-ECC, un-
buffered
Capacità max. della memoria di sistema: 32 GB
Supporto di XMP (Extreme Memory Profile) Intel® 2.0
Contatti d'oro 15μ negli alloggi DIMM |
| Alloggio d'es-
pansione | 1 x alloggio PCI Express 3.0 x16 (PCIE1: modalità x16)*
* Supporto di SSD NVMe come disco d'avvio
2 x alloggi PCI Express 3.0 x1 (Flexible PCIe) |
| Grafica | La videografica integrata della sched video UHD Intel® e le
uscite VGA possono essere supportate soltanto con processori
con GPU integrata.
Supporta la videografica integrata della sched video UHD
Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-
2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD
Technology, Intel® InsiderTM, Intel® UHD Graphics
DirectX 12
Codifica/decodifica HWA: AVC/H.264, HEVC/H.265 8-bit,
HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (solo
decodifica), MPEG2, MJPEG, VC-1 (solo decodifica)
Tre opzioni di output grafico: D-Sub, DVI-D e HDMI |

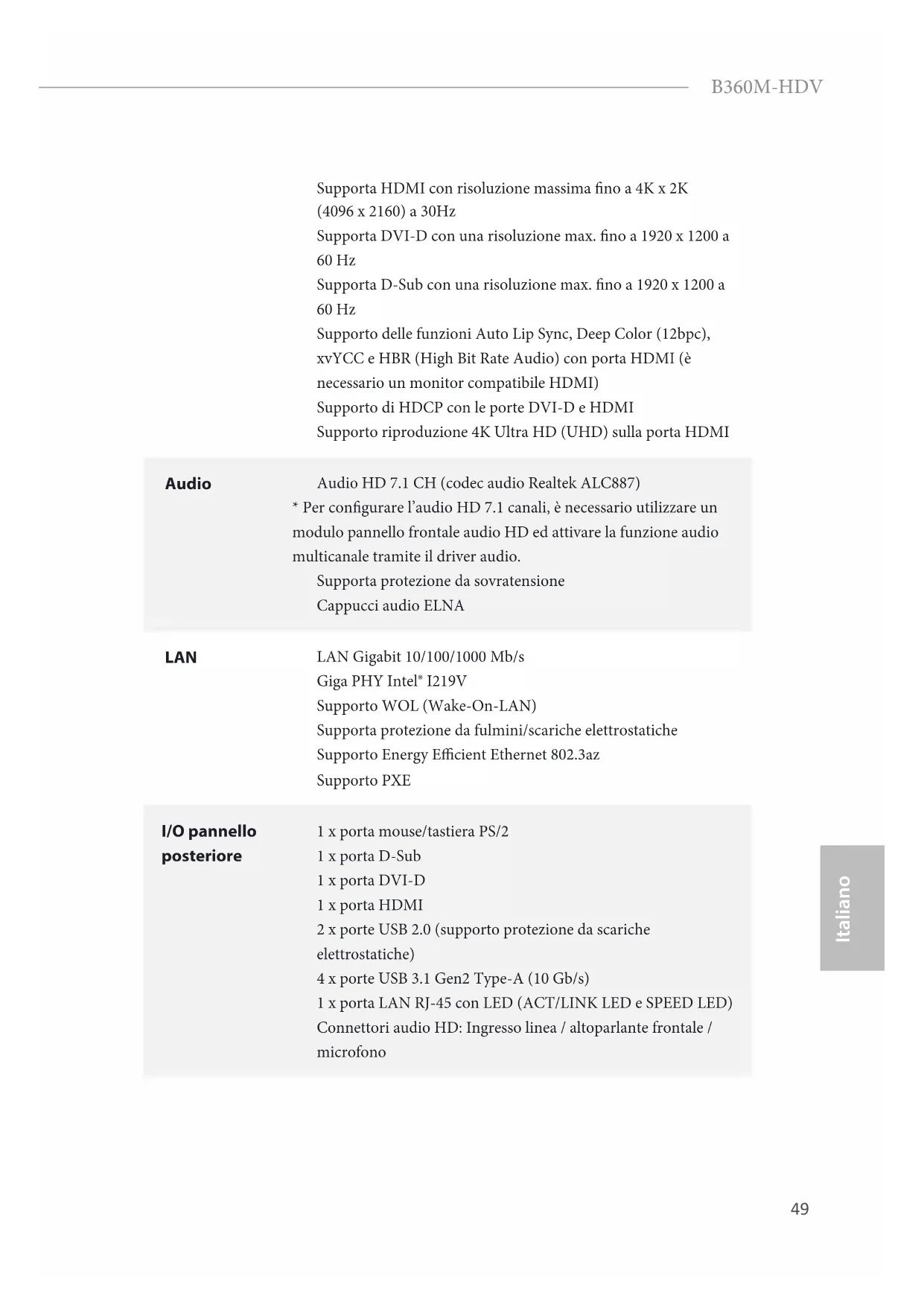

Supporta HDMI con risoluzione massima sono a 4K x 2K (4096 x 2160) a 30Hz
Supporta DVI-D con una risoluzione max. sono a 1920 × 1200 a 60Hz
Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60Hz
Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)
Supporto di HDCP con le porte DVI-D e HDMI
Supporto riproduzione 4K Ultra HD (UHD) sulla porta HDMI
Audio
Audio HD 7.1 CH (codec audio Realtek ALC887)
- Per configurare l'audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanaletramite il driver audio.
Supporta protezione da sovratensione
Cappucci audio ELNA
LAN
LAN Gigabit 10/100/1000 Mb/s
Giga PHY Intel® 1219V
Supporta protezione da fulmini/scariche elettrostatiche
2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)
4 x porte USB 3.1 Gen2 Type-A (10 Gb/s)
1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
Connettori audio HD: Ingresso linea / altoparlante frontale / microfono
Archivazione
6 x connettori SATA3 60 Gb/s supportano NCQ, AHCI e Hot Plug*
- Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_3 sare disabilitato.
1 x socket Ultra M.2 (M2_1), supporta modulo M.2 SATA3
6,0 Gb/s di tipo 2230/2242/2260/2280 ed il modulo M.2 PCI
** Supporta la Tecnologia Intel® Optane™
Supporto di SSD NVMe come disco d'avvio
Supporta kit ASRock U.2
Connettore
1 x connettore porta stampa
1 x connettore porta COM
1 x connettore TPM
1 x collegamento altoparlante e intrusione telaio
1 x connettore ventola CPU (4-pin)
- Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).
2 connettori ventola chassis/ventola pompa dell'acqua (4 pin)
(Smart Fan Speed Control)
- La ventola chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).
- CHA_FAN1/WP e CHA_FAN2/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.
1 x connettore alimentazione ATX 24 pin
1 x connettore alimentazione 12 V 8-pin
1 x connettore audio pannello frontale
2 x connettori USB 2.0 (supporto di 4 porte USB 2.0)
(supporta protezione da scariche elettrostatiche)
1 x connettore USB 3.1 Gen1 (supporto di 2 porte USB 3.1 Gen1)
(supporto protezione da scariche elettrostatiche)
Funzionalità BIOS
AMI UEFI Legal BIOS con interfaccia di supporto multilingue
Eventi di riattivazione conformi a ACPI 6.0
Supporto di SMBIOS 2.7
Regolazione tensione CPU, GT_CPU, DRAM, PCH 1,05V
| Hardware Monitor | Sensore di temperature: Ventole CPU, chassis, pompa dell'acqua Tachimetro ventola: Ventole CPU, chassis, pompa dell'acqua Ventola silenziosa (regolazione automatica velocità in base alla temperature della CPU): Ventole CPU, chassis, pompa dell'acqua Controllo velocità ventola: Ventole CPU, chassis, pompa dell'ac-qua Rilevamento CASE OPEN Monitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,05V |
| SO | Microsoft* Windows* 10 64 bit |
| Certificazioni | FCC, CE ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) |
- Per informazioni dettagliate sul prodotto, visitare il nostro site Web: http://www.asrock.com
| Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclua la regolazione delle impostazioni nel BIOS, l'applicazione di technologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terme parti. L'overclocking può influenzare la stabilità delsystema o perfino provocare danni ai componenti e ai dispositivi delsystema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking. |
1.3 Impostazione jumper
L'illustrazione在哪在 che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".
Short
Open
Jumper per azzerare la
CMOS
(CLRCMOS1)
(vedere pag. 1, n. 11)
Jumper a 2 pin
Cortocircuitato: Azzerare la
CMOS
Aperto: Predefinito
CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti nella CMOS includono informazioni relative all'impostazione delsystema quali password delsystema, data, ora e parametri di impostazione delsystema. Per azzerare e reimpostare i parametri delsystema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione, quando utilizzato un cappuccio del jumper per cortocircuitare i pin su CLRCMOS1 per 3 secondi. Ricordarsi di rimuovere il cappuccio del jumper dopo aver azzerato la CMOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il systema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS.
Se si azzerà la CMOS, PODesserere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registrar del precedente stato di intrusione dello chassis.
Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su quosti header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla schedà madre.
Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 15)
Collegare il tasto
d'alimentazione, il tasto di ripristino e l'indicatore di stato del sistema del telaio a但这a basetta in base all'assegnazione dei pin definità di seguito. Annotare i pin positivi e negativi prima di collegare i cavi.
PWRBTN (tasto d'alimentazione):
Collegare al tasto d'alimentazione del pannello frontale del telao. Utilizzando il tasto d'alimentazione è possible configurare il modo in cui si spegne ilsystema.
RESET(tastodi ripristino):
Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino per riavviare il systema se il computer si blocca e non risce ad esquire un normale riavvio.
PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando ilsystema è in funzione. Il LED continua a lampeggiare quando il systema si trova nella stato di sospensione S1/S3. Il LED è spento quando il systema si trova nella stato di sospensione S4 o quando è spento (S5).
HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può cancellare a seconda dello chassis. Un modulo del pannello frontale consiste principalmente di tasto d'alimentazione, tasto di ripristino, LED d'alimentazione, LED attività del disco rigido, altoparlanti e casi via. Quando si collega il modulo del pannello frontale del telao a但这a basetta, assicurarsi che l'assegnazione dei cavi e l'assegnazione dei pin siano corrette.
Collegamento altoparlante e intrusione telaio (SPK_C11 a 7 pin) (vedere pag. 1, n. 16)
Collegare i LED alimentazione e l'altoparlante a quello connettore.
Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 12)
(SATA3_1:
vedere pag. 1, n. 13)
(SATA3_2:
vedere pag. 1, n. 9)
(SATA3_3:
vedere pag. 1, n. 10)
(SATA3_4:
vedere pag. 1, n. 8)
(SATA3_5:
vedere pag. 1, n. 7)
Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archivazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.
- Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_3 sare disabilitato.
Header USB 2.0 (USB_7_8 a 9 pin) (vedere pag.1,n.17) (USB_13_14 a 9 pin) (vedere pag.1,n.18)
Ci sono due connettori USB 2.0 su questa schedamadre.Ciacun header USB 2.0 puo supportaredue porte.
Header USB 3.1 Gen1 (USB_11_12 a 19 pin) (vedere pag. 1, n. 6)
Su questa scheda madre c' un connetlore. Questa basetta USB 3.1 Gen1 puo supportare due porte.
Header audio pannello
anteriori
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 22)
Questo header serve a collegare i dispositivi audio al pannello audio anteriore.
- L'audio ad alta definizione supporte le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
- Se si utilizes un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguatinge le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".
Connettori ventola chassis / pompa dell'acqua (CHA_FAN1/WP a 4 pin) (vedere pag. 1, n. 4)
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 14)
Questa scheda madre è dotata di connettori due 4-Pin per ventole raffreddamento ad acqua del telaio. Se si decide di collegare una ventilata telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.
Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2)
Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5)
Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Perutilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.
Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)
Questa scheda madre è dotata di un connettore di alimentazione ATX da 12V a 8 pin. Perutilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.
Header porta serialie (COM1 a 9 pin) (vedere pag. 1, n. 19)
Questo header COM1 supports a modulo di porta serial.

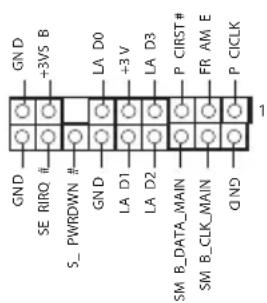

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 21)
Questo connettore supporta ilsystema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Unsystema TPM permetteanche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piatta-forma.

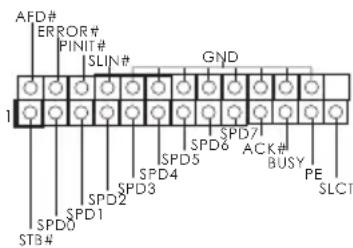

Header porta di stampa (LPT1 a 25 pin) (vedere pag. 1, n. 20)
Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.
