1 はじめに ASRock B360M-HDV マザーボードをお買い上げ頂きありがとうございます。 ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品 質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

• ASRock B360M-HDV マザーボード（マイクロATX フォームファクター）

• ASRock B360M-HDV クイックインストールガイド

• ASRock B360M-HDV サポート CD

• 2 x シリアルATA（SATA）データケーブル（オプション）

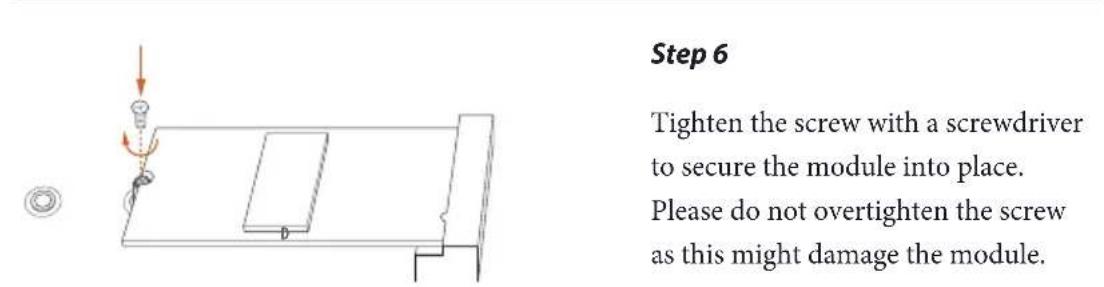

• 1 x M.2 ソケット用ねじ （オプション） マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくASRock のウェブサイトから入手できるようになります。 このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモ デルについての詳細情報を、当社のウェブサイトで参照ください。 ASRock のウェブサイ トでは、最新のVGA カードおよびCPU サポート一覧もご覧になれます。 ASRock ウェブ サイト http://www.asrock.com. ユーザーマニュアル108

プロセッサーに対応（ソケット 1151）

• Intel® ターボブースト2.0 テクノロジーをサポート

• デュアルチャンネル DDR4 メモリ機能

• DDR4 2666/2400/2133 ノン ECC、アンバッファードメモリに

• Intel® エクストリームメモリプロファイル（XMP）2.0 に対応

• 1 x PCI Express 3.0 x16 スロ ット（PCIE1：x16 モード）*

• 起動ディスクとして NVMe SSD に対応

• 2 x PCI Express 3.0 x1 スロット(Flexible PCIe)

• Intel® UHD グラフィックス内蔵ビジュアルおよびVGA 出力 は、GPU に統合されたプロセッサーのみでサポートされま

• Intel® UHDグラフィックス内蔵ビジュアルをサポート： AVC、 MVC (S3D) および MPEG-2 Full HW Encode1 が装備され た Intel® クイック・シンク・ビデオ、Intel® InTru

3D, Intel® ク リアー・ビデオ HD テクノロジー、Intel® Insider

• HWA エンコード/ デコード：AVC/H.264、HEVC/H.265 8- ビット、HEVC/H.265 10- ビット、VP8、VP9 8- ビット、VP9 10-

ビット ( デコードのみ)、MPEG2、MJPEG、VC-1 ( デコードの

• 3 つのグラフィックス出力オプション： D-Sub、DVI-D、HDMI109 B360M-HDV

• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 30Hz

• DVI-D に対応、最大解像度1920x1200 @60Hz

• D-Sub に対応、最大解像度1920x1200 @60Hz

• HDMI ポートでオートリップシンク、ディープカラー（12bpc）、 xvYCC、および、HBR（高ビットレートオーディオ）に対応 （HDMI 対応モニターが必要です）

• DVI-D ポートと HDMI ポートで HDCP に対応

• HDMI ポートで 4K Ultra HD（UHD）再生に対応

• 7.1 CH HD オーディオ (Realtek ALC887 Audio Codec) *7.1 CH HD オーディオを設定するためには、HD フロントパネ ルのオーディオモジュールを使用し、オーディオドライバを通し てマルチチャンネルオーディオ機能を有効にする必要があり

• ELNA 製オーディオコンデンサ LAN

• Wake-On-LAN（ウェイク オン ラン）に対応

• エネルギー効率のよいイーサネット802.3az をサポート

• 1 x PS/2 マウス/ キーボードポート

• 2 x USB 2.0 ポート（静電気放電（ESD）保護に対応）

• LED 付き 1 x RJ-45 LAN ポー ト（ACT/LINK LEDとSPEED LED）

• HD オーディオジャック: ラインイン/ フロントスピーカー/ マイク110

• 6 x SATA3 6.0 Gb/s コネクタ、NCQ、AHCI、および、ホットプ

• SATA タイプ M.2 デバイスで M2_1 を使用している場合は、 SATA3_3 は無効になります。

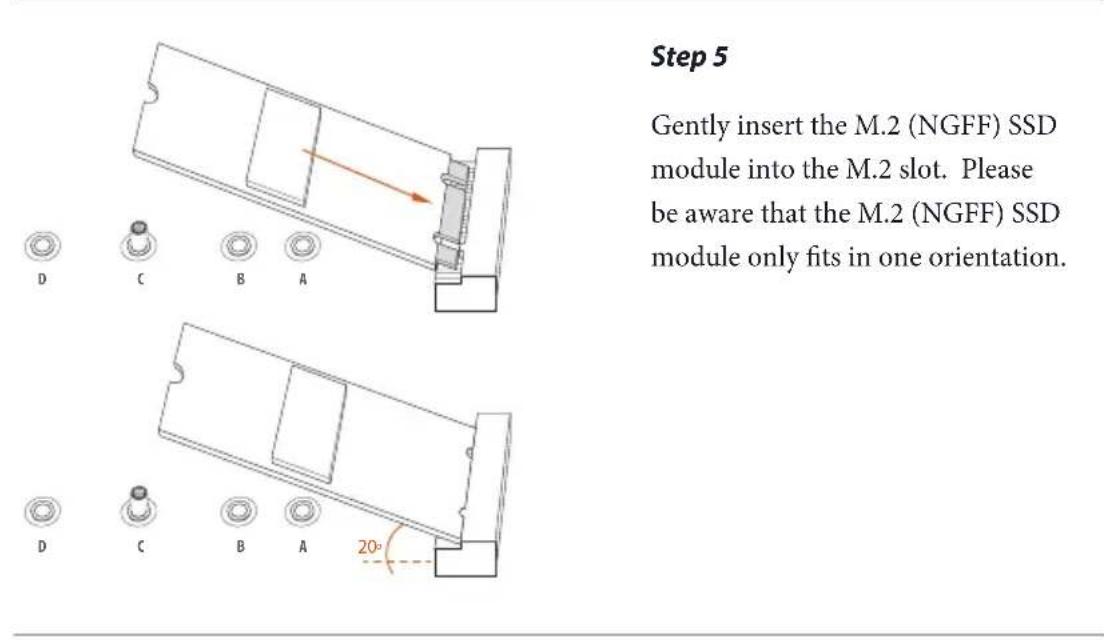

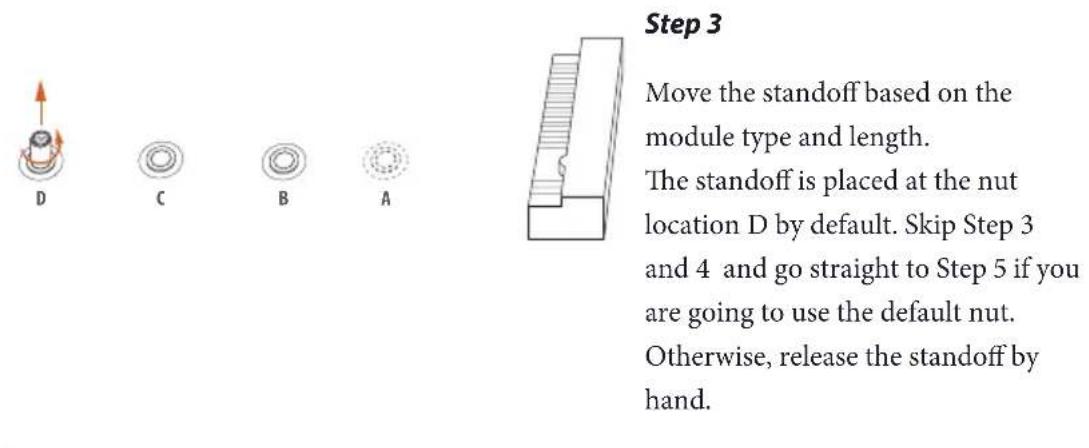

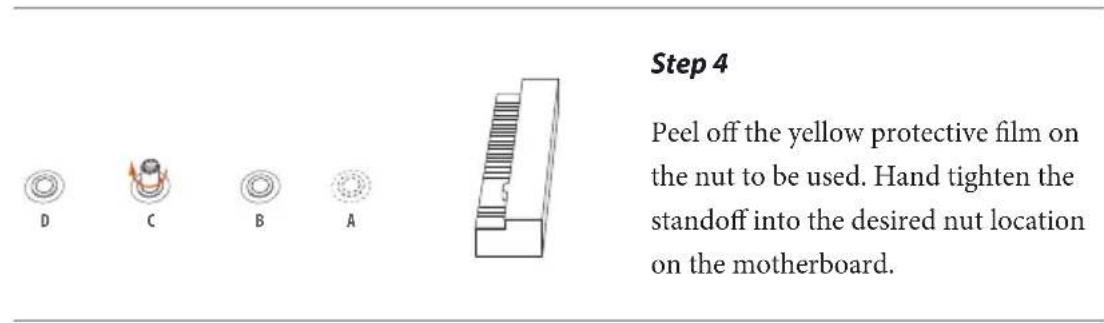

• 1 x ウルトラ M.2 ソケット (M2_1)、M Key タイプ 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールと最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対

** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キットに対応

• 1 x シャーシイントルージョンとスピーカーヘッダー

• 1 x CPU ファンコネクタ（4 ピン）

• CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに

• 2 x シャーシ/ ウォーターポンプファンコネクタ（4 ピン） （ス マートファン速度制御）

• シャーシ/ ウォーターポンプファンは最大 2 A (24W) の出力 のウォータークーラーに対応します。

• CHA_FAN1/WP および CHA_FAN2/WP は 3 ピンまたは 4 ピ ンファンが使用されているかどうかを自動検出できます。

• 1 x 24 ピン ATX 電源コネクタ

• 2 x USB 2.0 ヘッダ ー（ 4 つの USB 2.0 ポートに対応）（静電 気放電（ESD）保護に対応）

• 1 x USB 3.1 Gen1 ヘッダ ー（ 2 つの USB 3.1 Gen1 ポートに対 応）（静電気放電（ESD）保護に対応） BIOS 機能

• AMI UEFI Legal BIOS、多言語 GUI サポート付き

• ACPI 6.0 準拠ウェイクアップイベント

• CPU、GT_CPU、DRAM、PCH 1.05V 電圧マルチ調整111 B360M-HDV

• 温度センシング: CPU、シャー シ/ ウォーターポンプファン

• ファンタコメータ: CPU、シャー シ/ ウォーターポンプファン

• 静 音ファン（ CPU 温度に従ってシャーシファン速度を自動 調整）: CPU、シャー シ/ ウォーターポンプファン

• ファンマルチ速度制御: CPU、シャー シ/ ウォーターポンプ

• 電圧監視: +12V、+5V、+3.3V、CPU Vcore、DRAM、PCH 1.05V

• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

• 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオー バークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴います のでご注意ください。 オーバークロックするとシステムが不安定になったり、システムの コンポーネントやデバイスが破損することがあります。 ご自分の責任で行ってください。 弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。112

このイラストは、ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、ジャンパーは「ショート」です。 ジャンパーキャップがピンに被 さっていない場合には、ジャンパーは「オープン」です。 CMOS クリアジャンパー (CLRCMOS1) （p.1、No. 11 参照） ショート： CMOS のクリア オープン: デフォルト

CLRCMOS1 は、CMOS のデータをクリアすることができます。 CMOS のデータ

には、システムパスワード、日付、時間、システム設定パラメーターなどのシステ ム設定情報が含まれます。 消去して、デフォルト設定にシステムパラメーターを リセットするには、コンピューターの電源を切り、電源コードを抜き、ジャンパー キャップを使用して、CLRCMOS1 のピンに3 秒間ショートします。 CMOS をクリ アした後は、ジャンパーキャップを取り外すのを忘れないようにしてください。 BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起 動し、それからCMOS クリアアクションを行う前にシャットダウンしてください。 2 ピンジャンパー CMOS をクリアすると、ケースの開閉が検知されることがあります。 以前のシャーシ イントルージョンステータス記録を消去するには、BIOS オ プションから「Clear Status （ステータスの消去）」で調整してください。113 B360M-HDV

システムパネルヘッダー （9 ピンPANEL1） （p.1、No. 15 参照） 電源ボタンを接続し、ボ タンをリセットし、下記の ピン割り当てに従って、

テータス表示ランプをこ のヘッダーにセットしま す。 ケーブルを接続する ときには、ピンの＋と−に

GND オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネ クタにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャ ンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。 PWRBTN（電源ボタン）： シャーシ前面パネルの電源ボタンに接続してください。 電源ボタンを使用して、システム をオフにする方法を設定できます。 RESET（リセットボタン）： シャーシ前面パネルのリセットボタンに接続してください。 コンピューターがフリーズし たり、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを

PLED（システム電源LED）： シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼

働中は、LED が点灯します。 システムがS1/S3 スリープ状態の場合には、LED は点滅を

続けます。 システムがS4 スリープ状態または電源オフ（S5）のときには、LED はオフです。

HDLED（ハードドライブアクティビティLED）： シャーシ前面パネルのハードドライブアクティビティLED に接続してください。 ハードド ライブのデータを読み取りまたは書き込み中に、LED はオンになります。 前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュール は、主に電源ボ タ ン 、リセ ット ボ タ ン 、電源LED、ハードドライブアクティビティLED、スピー カーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続す る場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてく ださい。114

（7 ピン SPK_CI1） （p.1、No. 16 参照） シャーシ電源 LED と シャーシスピーカーをこ のヘッダーに接続してく

シリアルATA3 コネクタ (SATA3_0: p.1、No. 12 参照） (SATA3_1: p.1、No. 13 参照） (SATA3_2: p.1、No. 9 参照） (SATA3_3: p.1、No. 10 参照） (SATA3_4: p.1、No. 8 参照） (SATA3_5: p.1、No. 7 参照） これら6 つのSATA3 コネ クターは、最高6.0 Gb/ 秒 のデータ転送速度で内部 ストレージデバイス用の SATA データケーブルを

• SATA タイプ M.2 デバイ スで M2_1 を使用してい る場合は、SATA3_3 は無

USB 2.0 ヘッダー （9 ピンUSB_7_8） （p.1、No. 17 参照） （9 ピン USB_13_14） （p.1、No. 18 参照）

2 つの USB 2.0 ヘッダー が装備されています。 各 USB 2.0 ヘッダーは、2 つ のポートをサポートでき

USB 3.1 Gen1 ヘッダー （19 ピン USB_11_12） （p.1、No. 6 参照） このマザーボードには 1 つのヘッダーが装備され ています。 このUSB 3.1 Gen1 ヘッダーは、2 つの ポートをサポートできま

+5V DUMMY SIGNAL GND DUMMY SPEAKER DUMMY

（9 ピンHD_AUDIO1） （p.1、No. 22 参照） このヘッダーは、フロント オーディオパネルにオー ディオデバイスを接続す

（p.1、No. 14 参照） 本マザーボードは、4 ピン

ラーファンを接続する場 合には、ピン1-3 に接続し

CPU ファンコネクタ （4 ピンCPU_FAN1） （p.1、No. 2 参照） このマザーボードは4 ピン CPU ファン（静音ファン） コネクタが装備されてい ます。 3 ピンのCPU ファン を接続する場合には、ピン 1-3 に接続してください。

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、シャーシのパネルワイヤーがHDA をサポートしてい ることが必要です。 お使いのシステムを取り付けるには、当社のマニュアルおよ びシャーシのマニュアルの指示に従ってください。

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) をMIC2_L に接続します。 B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続します。

C. アース(GND) をアース(GND) に接続します。

D. MIC_RET とOUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディ オパネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タ ブで、「録音音量」を調整してください。 GND

FAN_VOLTAGECHA_FAN_SPEED

ATX 電源コネクタ （24 ピンATXPWR1） （p.1、No. 5 参照） このマザーボードは24 ピ ンATX 電源コネクタが 装備されています。 20 ピ ンのATX 電源を使用す るには、ピ ン1 と13 に合 わせて接続してください。 ATX 12V 電源コネクタ （8 ピンATX12V1） （p.1、No. 1 参照） このマザーボードは8 ピ ンATX12V 電源コネクタ が装備されています。 4 ピ ンのATX 電源を使用す るには、ピ ン1 と5 に合 わせて接続してください。 シリアルポートヘッダー （9 ピンCOM1） （p.1、No. 19 参照） このCOM1 ヘッダーはシ リアルポートモジュール

TPM ヘッダー （17 ピンTPMS1） （p.1、No. 21 参照） このコネクタはトラステッドプ ラットフォームモジュール（TPM） システムをサポートし、鍵、デジ タル証明書、パスワード、データ を安全に保管することができま す。 TPM システムはまた、ネット ワークセキュリティを高め、デジ タル証明書を保護し、プラット フォームの完全性を保証します。 プリントポートヘッダー （25 ピンLPT1） （p.1、No. 20 参照） これは、プリンターデバ イスとの接続を簡単に行 うことのできる、プリント ポートケーブル用のイン
