Nous vous remercions d'avoir acheté cette carte mère ASRock B360M-HDV, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
Les specifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du present document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modele que vous utilisez. La liste la plus recente des cartes VGA et des proceseurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
1.1 Contenu de l'emballage
Carte mère ASRock B360M-HDV (facteur de forme Micro ATX)
Guide d'installation rapide ASRock B360M-HDV
CD d'assistance ASRock B360M-HDV
1 x panneau de protection E/S
2 x cables de données Serial ATA (SATA) (Optionnel)
1 x vis pour socket M.2 (Optionnel)
1.2 Specifications
| Plateforme | Facteur de forme Micro ATXConception à condensateurs solides |
| Processeur | Prend en charge les processeurs 8ème génération Intel® Core™ (socket 1151)Prend en charge la technologie Intel® Turbo Boost 2.0 |
| Chipset | Intel® B360 |
| Mémoire | Technologie mémoire double canal DDR42 x fentes DIMM DDR4Prend en charge les mémoires sans tampon non ECC DDR42666/2400/2133Capacité max. de la mémoire système : 32 GoPrend en charge Intel® Extreme Memory Profile (XMP) 2.0Contacts dorés 15μ sur fentes DIMM |
| Fente d'expansion | 1 x fente PCI Express 3.0 x 16 (PCIE1 : mode x16)**Prend en charge les SSD NVMe comme disques de démarrage2 x fentes PCI Express 3.0 x 1 (Flexible PCIe) |
| Graphiques | La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.Prend en charge la technologie Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics DirectX 12Codage/Décodage HWA : AVC/H.264, HEVC/H.265 8 bits,HEVC/H.265 10 bits, VP8, VP9 8 bits, VP9 10 bits (Encode uniqueness), MPEG2, MJPEG, VC-1 (Encode uniqueness)Prend en charge la technologie HDMI avec résolution maximalde 4K × 2K (4096x2160) @ 30HzTrois options de sortie graphique : D-Sub, DVI-D et HDMI |
Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz
Prend en charge le mode D-Sub avec une résolution maximale de 1920 × 1200 @ 60 ~Hz
Prend en charge les technologies Auto Lip Sync, Deep Color (100%) 2008 (2017)
(12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)
Prend en charge HDCP via ports DVI-D et HDMI
Prend en charge la lecture 4K Ultra HD (UHD) avec le port HDMI
Audio
Audio 7.1 CH HD (Codec audio Realtek ALC887)
*Pour configurer l'audio 7.1 CH HD, il est nécessaire d'utiliser un module audio HD pour panneau frontal et d'activer la fonction audio multicanal via le pilote audio.
Prend en charge la protection contre les surtensions
Capuchons ELNA Audio
Réseau
Gigabit LAN 10/100/1000 Mo/s
Giga PHY Intel* T219V
Prend en charge la fonction Wake-On-LAN
Prend en charge la protection contre la foudre/les décharges electrostatiques
Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
Prend en charge PXE
Connectique du panneau arrête
1 x port souris/clavier PS/2
1xportD-Sub
1 x port DVI-D
1 x port HDMI
2 x ports USB 2.0 (Protection contre les décharges electrostatiques)
4 x ports USB 3.1 Gen2 Type-A (10 Gb/s)
1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone
Stockage
6 x connecteurs SATA3 6,0 Go/s, compatibles avec les fonctions NCQ, AHCI et « Hot Plug »*
- Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_3 est désactivement.
1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2 SATA3 6,0 Go/s type 2230/2242/2260/2280 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s)**
** Prend en charge Intel® Optane™ Technology
Prend en charge les SSD NVMe comme disques de démarrage
Prend en charge le kit ASRock U.2
Connecteur
1 x embase pour port d'impression
1 x embase pour port COM
1 x embase TPM
1 x prise DEL d'alimentation et emplacement sur chassis
1 x connecteur pour ventilateur de CPU (4 broches)
- Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).
2 x connecteurs pour ventilateur de chassin /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)
- El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador maxima de 2 A (24 W).
- CHA_FAN1/WP et CHA_FAN2/WP peuvent détector automatique si un ventilateur 3 broches ou 4 broches est utilisé.
1 x connecteur d'alimentation ATX 24 broches
1 x connecteur d'alimentation 12 V 8 broches
1 x connecteur audio panneau frontal
2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges electrostatiques)
1 x embase USB 3.1 Gen1 (2 ports USB 3.1 Gen1 pris en charge)
(Protection contre les décharges electrostatiques)
Caracteristiques duBIOS
BIOS UEFI AMI avec prise en charge d'interface graphique multilingue
| Surveillance du matériel | Détection de température : Ventilateurs de CPU / chássis / pompe à eauTachymètre de ventilateur : Ventilateurs de CPU / chássis / pom-pe à eauVentilateur silencieux (réglage automatique de la vitesse du ventilateur du chássis d'après la température du CPU) : Ventilateurs de CPU / chássis / pompe à eau |
| Contrôle simultané des vitesses du ventilateur : Ventilateurs deCPU / chássis / pompe à eauDétction CHÂSSIS OUVERTSurveillance de la tension d'alimentation : +12V, +5V, +3,3V,CPU Vcore, DRAM, PCH 1,05V |
| Système d'exploitation | Microsoft® Windows® 10 64 bits |
| Certifications | FCC, CEErP/EuP Ready (alimentation ErP/EuP ready requise) |
- pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com
| Il est important de signaler que l'overclocking présente certains risques, incluant des modifi-cations du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux péripériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages évientuels provoqués par l'overclocking. |
1.3 Configuration des cavaliers (jumper)
L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumper). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert »
Short
Open
Cavalier Clear CMOS
(CLRCMOS1)
(voir p.1, No. 11)
Cavalier (jumper) à 2 broches
Court-circuit : Fonction Clear
CMOSOuvert:Par défaut
CLRCMOS1 vous permet d'effacer les données de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passé, date, heures et paramètres de réglage du système. Pour effacer les paramètres du système et rétablier les valeurs par défaut, veuilles étèindre votre ordinateur et débrancher son cordon d'alimentation; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas desteroler le capuchon du cavalier une fois les données CMOS effacées. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous nevez tout d'abord redémarrer le système, puis l'éteindre avant de procédér à l'effacement de la CMOS.
Si vous effacez la CMOS, l'alerte de chassis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'histoire des intrusions de chassis précédentes.
1.4 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne place JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
Embase du panneau système
(PANNEAU1 à 9 broches)
(voir p.1, No. 15)
Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'etat du système présents sur le chassis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les cables.
PWRBTN (bouton d'alimentation):
pour brancher le bouton d'alimentation du panneau frontal du chassis. Vous pouvez configurer la façon dont votre système doit s'arreter à l'aide du bouton d'alimentation.
RESET (bouton de réinitialisation):
pour brancher le bouton de réinitialisation du panneau frontal du chassis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantation ou de dysfonctionnement au démarrage.
PLED (LED d'alimentation du système):
pour brancher le témoin d'etat de l'alimentation du panneau frontal du chassin. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est étant lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d'activité du disque dur):
pour brancher le témoin LED d'activité du disque dur du panneau frontal du chassin. Le LED est allumé lorsquè le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du chassis. Un module de panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d'alimentation, d'un témoin LED d'activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre chassis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.
Prise DEL d'alimentation et emplacement sur chassis (SPK_C11 à 7 broches) (voir p.1, No. 16)
Veuillez brancher la DEL d'alimentation du chassis et le haut-parleur du chassis sur ce connecteur.

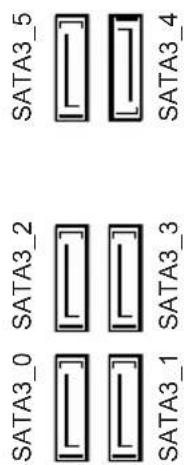

Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 12)
(SATA3_1:
voir p.1, No. 13)
(SATA3_2:
voir p.1, No. 9)
(SATA3_3:
voir p.1, No. 10)
(SATA3_4:
voir p.1, No. 8)
(SATA3_5:
voir p.1, No. 7)
Ces six connecteurs SATA3 sont compatibles avec les cables de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.
- Si M2_1 est occupe par un périphérique M.2 type SATA, SATA3_3 est désacté.
Embases USB 2.0
(USB_7_8 à 9 broches)
(voir p.1, No. 17)
(USB_13_14 à 9 broches)
(voir p.1, No. 18)
Cette carte mère comprend
deux embases USB 2.0.
Chaque embase USB 2.0
peut prendre en charge
deux ports.
Embase USB 3.1 Gen1 (USB_11_12 à 19 broches) (voir p.1, No.6)
Cette carte mère comprend un connecteur. Cette embase USB 3.1 Gen1 peut prendre en charge deux ports.
Embase audio du panneau frontal (HD AUDIO1 à 9 broches) (voir p.1, No.22)
Cette embase sert au branchement des appeareils audio au panneau audio frontal.
-
L'audio haute définition prend en charge la technologie Jack Sensing (detection de la fiche), mais le panneau grillé du chassis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du chassis pour installer votre système.
-
Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procedant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutil de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, Sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement »
Connecteurs du ventilateur de chassis/pompe a eau (CHA_FAN1/WP à 4 broches) (voir p.1, No.4)
Cette carte mère est dotée d'aux connecteurs pour ventilateur de chassis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour chassis à 3 broches, veuilles le brancher sur la Broche 1-3.
(CHA_FAN2/WP à 4 broches)
(voir p.1, No. 14)
Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No.2)
Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuilles le brancher sur la Broche 1-3.
Connecteur d'alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No.5)
Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuilles effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d'alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No.1)
Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
Embase pour port série (COM1 à 9 broches) (voir p.1, No.19)
Cette embase COM1 prend en charge un module de port série.

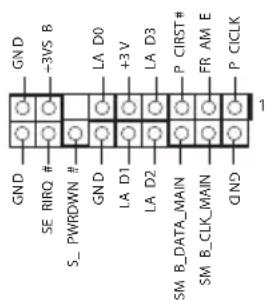

Embase TPM (TPMS1 à 17 broches) (voir p.1, No.21)
Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvégarder clés, certificates numériques, mots de passer et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

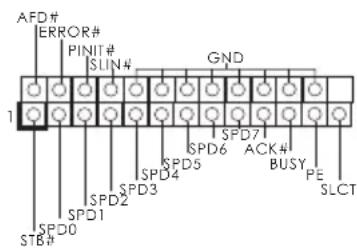

Embase de port d'impression (LPT1 à 25 broches) (voir p.1, No.20)
Il s'agit d'une interface pour le cable du port d'impression qui permet un branchement aisé des périphériques d'impression.
