Produkttyp	Micro-ATX-Motherboard
Marke	ASRock
Modell	B360M-HDV
Formfaktor	Micro-ATX
Prozessorsockel	LGA 1151 (Intel Core der 8. Generation)
Chipsatz	Intel B360
Speichertyp	DDR4, Dual-Channel, nicht-ECC, ungepuffert, 2666/2400/2133 MHz
Maximale Speicherkapazität	32 GB (2 Steckplätze)
Erweiterungssteckplätze	1x PCIe 3.0 x16, 2x PCIe 3.0 x1
Integrierte Grafik	Intel UHD Graphics, Ausgänge D-Sub, DVI-D, HDMI (4K@30Hz)
Audio	Realtek ALC887, 7.1 HD-Kanäle
Netzwerk	Gigabit-LAN Intel I219V, Wake-on-LAN, PXE
Speicher	6x SATA 6 Gb/s, 1x Ultra M.2 (PCIe Gen3 x4 / SATA), NVMe-Unterstützung
USB Rückseite	4x USB 3.1 Gen2 Typ-A (10 Gb/s), 2x USB 2.0
Interne Anschlüsse	USB 2.0, USB 3.1 Gen1, Front-Audio, COM, LPT, TPM, Lüfter
Erforderliches Netzteil	ATX 24-polig + 12V 8-polig
Schutzfunktionen	Überspannung, elektrostatische Entladung, Blitzschutz, ELNA-Audio-Kondensatoren
BIOS	UEFI AMI mit grafischer Oberfläche, mehrsprachig
Unterstütztes Betriebssystem	Windows 10 64-Bit
Zertifizierungen	FCC, CE, ErP/EuP Ready
Wartung	Regelmäßige Reinigung mit Druckluft, Feuchtigkeit vermeiden
Geschätztes Gewicht	Ca. 0,6 kg

Häufig gestellte Fragen - B360MHDV ASROCK

Welche Prozessoren sind mit dem ASRock B360M-HDV-Motherboard kompatibel?

Das Motherboard unterstützt Intel Core-Prozessoren der 8. Generation (Sockel LGA1151). Besuchen Sie die ASRock-Website für die vollständige Liste kompatibler Modelle.

Wie installiere ich eine M.2-SSD auf diesem Motherboard?

Setzen Sie das M.2-Modul in den M.2-Steckplatz (M2_1) ein und befestigen Sie es mit der mitgelieferten Schraube. Der Steckplatz unterstützt SATA- und PCIe-NVMe-Module (bis Gen3 x4). Beachten Sie, dass bei Verwendung eines M.2-SATA-Geräts der SATA-Anschluss SATA3_3 deaktiviert wird.

Wie setze ich das CMOS zurück (Clear CMOS)?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Verwenden Sie eine Jumperkappe, um die CLRCMOS1-Pins (siehe Handbuch) für 3 Sekunden kurzschließen, dann entfernen Sie die Kappe. Dadurch werden die BIOS-Einstellungen auf die Standardwerte zurückgesetzt.

Kann ich ein 20-poliges ATX-Netzteil an diesem Motherboard verwenden?

Ja, schließen Sie den 20-poligen Stecker an die Pins 1 bis 20 des 24-poligen ATX-Anschlusses (ATXPWR1) an. Die verbleibenden Pins (21-24) bleiben ungenutzt.

Wie konfiguriere ich den Dual-Channel-Speicher?

Setzen Sie die Speichermodule in Steckplätze gleicher Farbe ein (beide blauen oder beide schwarzen Steckplätze). Für optimale Leistung verwenden Sie identische Module (gleiche Kapazität, Geschwindigkeit und Timings).

Unterstützt dieses Motherboard Übertakten?

Übertakten ist möglich, jedoch auf eigenes Risiko. Der B360-Chipsatz erlaubt kein Prozessor-Übertakten, aber Sie können den Arbeitsspeicher über XMP 2.0 übertakten. Änderungen können die Stabilität beeinträchtigen und Komponenten beschädigen.

Wie schließe ich das Frontpanel des Gehäuses an?

Schließen Sie die Kabel des Frontpanels (Power-Taster, Reset, LEDs, Lautsprecher) an die PANNEAU1-Buchse (9 Pins) an. Beachten Sie die im Handbuch angegebene Polarität. Die Pinbelegung ist in der Regel: PWRBTN, RESET, PLED, HDLED.

Welche maximale Auflösung wird über HDMI unterstützt?

Der HDMI-Anschluss unterstützt eine maximale Auflösung von 4096x2160 (4K) @ 30 Hz mit HDCP-, Deep Color- und HBR-Audio-Unterstützung.

Kann ich einen 3-poligen CPU-Lüfter an den CPU_FAN-Anschluss anschließen?

Ja, schließen Sie den 3-poligen Lüfter an die Pins 1 (Masse), 2 (+12V) und 3 (Tacho) des 4-poligen CPU_FAN-Anschlusses an. Pin 4 (PWM) bleibt ungenutzt; die Geschwindigkeit wird im Spannungsmodus geregelt.

Wie aktualisiere ich das BIOS des Motherboards?

Laden Sie die neueste BIOS-Version von der ASRock-Website herunter. Legen Sie die Datei auf einen USB-Stick, der mit FAT32 formatiert ist. Starten Sie das System und drücken Sie F2 oder Entf, um ins BIOS zu gelangen, und verwenden Sie dann das Tool 'Instant Flash', um das Update durchzuführen.

BEDIENUNGSANLEITUNG B360MHDV ASROCK

Vielen Dank, dass Sie sich für das B360M-HDV von ASRock entschieden haben – ein zuverlüssiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden konnen, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Websites zur Verfugung gestellt. Sollten Sie technische Hilfe in Bezug auf这点es Motherboard benötigen, erhalten Sie auf unserer Websites spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützt VGA-Karten und Prozessoren auf der ASRock-Websites: ASRock-Websites http://www.asrock.com.

1.1 Lieferumfang

ASRock B360M-HDV-Motherboard (Micro-ATX-Formfaktor)

ASRock B360M-HDV-Schnellinstallationsanleitung

1.2 Technische Daten

Plattform	Micro-ATX-Formfaktor Feststoffkondensator-Design
Prozessor	Unterstützt Intel® Core™-Prozessoren (Sockel 1151) der 8° Generation Unterstützt Intel® Turbo Boost 2.0-Technologie
Chipsatz	Intel® B360
Speicher	Dualkanal-DDR4-Speichertechnologie 2 x DDR4-DIMM-Steckplätze Unterstützt ungepufferten DDR4-2666/2400/2133-Non-ECC-Speicher Systemspeicher, max. Kapazität: 32 GB Unterstützt Intel® Extreme Memory Profile (XMP) 2.0 15-μ-Goldkontakt in DIMM-Steckplätze
Erweiterungssteck-platz	1 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x16-Modus)* * Unterstützt NVMe-SSD als Bootplatte 2 x PCI-Express 3.0-x1-Steckplätze (Flexible PCIe)
Grafikkarte	Integrierte Intel® UHD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren understands werden, die GPU-integrieriert sind. Unterstützt integrierte Intel® UHD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics DirectX 12 HWA encodieren/decodieren: AVC/H.264, HEVC/H.265 8 bit, HEVC/H.265 10 bit, VP8, VP9 8 bit, VP9 10 bit (nur Dekodierung), MPEG2, MJPEG, VC-1 (nur Dekodierung) Drei Grafikkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI
	Unterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 30Hz
	Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
	Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
	Unterstützt Auto-Lippensynchronizität, hohe Farbstiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)
	Unterstützt HDCP mit DVI-D- und HDMI-Ports
	Unterstützt 4K-Ultra-HD-(UHD) Wiedergabe mit HDMI-Port
Audio	7.1-Kanal-HD-Audio (Realtek ALC887-Audiocodec) * Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren. Unterstützung Überspannungsschutz ELNA-Audiokondensatoren
LAN	Gigabit LAN 10/100/1000 Mb/s Giga PHY Intel® I219V Unterstützt Wake-On-LAN Unterstützt Schutz gegen Blitzschlag/electrostatice Entlungung Unterstützt energieffizientes Ethernet 802.3az Unterstützung PXE
Rückblende, E/A	1 x PS/2-Maus-/Tastaturanschluss
	1 x D-Sub-Port
	1 x DVI-D-Port
	1 x HDMI-Port
	2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entlungung)
	4 x USB-3.1-Gen2-Type-A Ports (10 Gb/s)
	1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
	HD-Audioanschluss: Line-in / Vorderer Laufsprecher / Mikrofon

Speicher

6 x SATA-III-6,0-Gb/s-Anschlüsse, Unterstützung NCQ, AHCI und Hot-Plugging*

• Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_3 deaktiviert.

1 x Ultra-M.2-Socket (M2_1), Unterstützung M-Key-Typ-

2230/2242/2260/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen. 3 × 4 (32 Gb/s)**

** Unterstutz Intel OptaneTM -Technologie
** Unterstutz NVMe-SSD als Bootplatte
** Unterstutz ASRock U.2-Kit

Anschluss

1 x Druckerport-Anschlussleiste
1 x COM-Anschluss-Stiftleiste
1 x TPM-Stiftleiste
1 x Gehäuseingriff- und Lautsprecher-Stiftleiste
1 x CPU-Lüfteranschluss (4-polig)

• Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

2 x Gehäuse-/Wasserpumpenlufteranschlüsse (4-polig) (intelligente Lufftergeschwindigkeitssteuerung)

• La ventola chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).
• CHA_FAN1/WP und CHA_FAN2/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.

1 x 24-poliger ATX-Netzanschluss
1 x 8-poliger 12-V-Netzanschluss
1 x Audioanschluss an Frontblende
2x USB 2.0-Stiftleisten (unterstutz 4 USB 2.0-Ports)
(untersitz Schutz gegen elektrostatische Entladung)
1 x USB 3.1 Gen1-Stiftleiste (unterstutz zwei USB 3.1 Gen1-Ports)
(untersitz Schutz gegen elektrostatische Entladung)

BIOS-Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen

ACPI 6.0-konforme Aufweckereignisse

SMBIOS 2.7-Unterstützung

CPU, GT_CPU, DRAM, PCH 1,05V Mehrfachspannungsanpassung

Hard-wareüberwachung	Temperaturerkennung: CPU-, Gehäuse-/Wasserpumpen-LüfterLüftertachometer: CPU-, Gehäuse-/Wasserpumpen-LüfterLautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, Gehäuse-/Wasserpumpen-Lüfter
	Mehrfachgeschwindigkeitssteuerung: CPU-, Gehäuse-/Wasserpumpen-LüfterGehäuse-offen-ErkennungSpannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore,DRAM, PCH 1,05V
Betriebssystem	Microsoft® Windows® 10, 64 Bit
Zertifizierun-gen	FCC, CEErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkeugen von Drittanbietern zahlen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und)sagar Komponenten und Geräte Ihres Systems beschädigen. Sie sollen auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen".

Short

Open

CMOS-loschen-Jumper

(CLRCMOS1)

(siehe S.1,Nr.11)

2-poliger Jumper

Kurzgeschlossen: CMOS

loschenOffen: Standard

CLRCMOS1 erhögt Ihnen die Lösung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel; schlieben Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe kurz.itte denken sie daran, die Jumper-Kappe nach der CMOS-Lösung zu entfernen. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung loschen müssen, starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.

Falls Sie den CMOS loschen, wird möglicherweise ein Gehäuseingriff erkannt.itte passen Sie die BIOS-Option „Status loschen" zur Lösung der Aufzeichnung des vorherigen Gehäuseingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 15)

Verbinden Sie Ein-/ Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse varieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlossen Hisres Frontblendenmodulus an diese Stiftleiste sichere, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Gehäuseingriffs- und Lautsprecher-Stiftleiste (7-polig, SPK_CI1) (siehe S.1,Nr.16)

Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehauselautsprecher mit dieser Stiftleiste.

Serial-ATA-III-Anschlusse
(SATA3_0:
siehe S.1, Nr. 12)
(SATA3_1:
siehe S.1, Nr. 13)
(SATA3_2:
siehe S.1, Nr. 9)
(SATA3_3:
siehe S.1, Nr. 10)
(SATA3_4:
siehe S.1, Nr. 8)
(SATA3_5:
siehe S.1, Nr. 7)

These sechs SATA-III-Anschlisse unterstützen SATA-Datenkabel für interne Speicherveraute mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s. * Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_3 deaktiviert.

USB 2.0-Stiftleisten (9-polig, USB_7_8) (siehe S.1,Nr.17) (9-polig,USB_13_14) (siehe S.1,Nr.18)

Es gibt zwei USB-2.0-Stiftleisten an diesen Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3.1 Gen1-Stiftleiste (19-polig, USB_11_12) (siehe S.1,Nr.6)

Es gibt eine Stiftleiste an thisem Motherboard.
These USB-3.1-Gen1- Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S.1,Nr.22)

These Stiftleiste dient dem Anschlieben von Audiogeräten an der Frontblende.

1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA Unterstützung.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC'97-Audiopanels这部分 bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installmenten:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.

B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.

C. Erde (GND) mit Erde (GND) verbinden.

D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.

E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)"-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)" an.

Gehäuse-/ Wasserpumpen-Lüfteranschlusse

Dieses Motherboard bietet zwei 4-poligen Wasserkuhlung-Gehauselüfteranschluss. Falls Sie einen 3-poligen Gehause Wasserkuhlerlufteranschlieben möchten, verbinden Sieihnitte mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen 4-poligen

CPU-Lüfteranschluss (lautloser Lüfter). Falls

Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihnitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig,ATXPWR1) (siehe S.1,Nr.5)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss.itte schlieben Sie es zur Nutzung eines 20-poligen ATX-Netzeils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss (8-polig,ATX12V1) (siehe S.1,Nr.1)

Dieses Motherboard betiet einen 8-poligen ATX-12-V-Netzanschluss. Bittschlieben Sie es zur Nutzung eines 4-poligen ATX-Netzeils entlang Kontakt 1 und Kontakt 5 an.

Serieller-Port-Stiftleiste (9-polig, COM1) (siehe S. 1, Nr. 19)

These COM1-Stiftleiste understands ein Modul für serielle Ports.

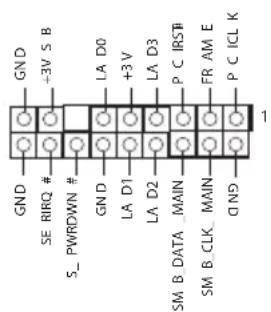

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 21)

Dieser Anschluss understands the Trusted Platform Module-TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sichere aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

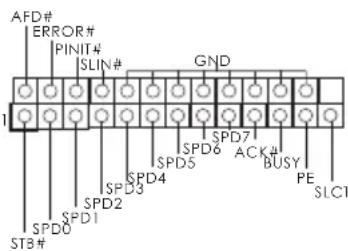

Druckanschluss-Stiftleiste (25-polig, LPT1) (siehe S. 1, Nr. 20)

Thesechnittstelleist fur Druckerkabelvorgesehen undermoglichtbequemes Anschlieben von Druckern.
