INSTRUKCJA OBSŁUGI B360MHDV ASROCK

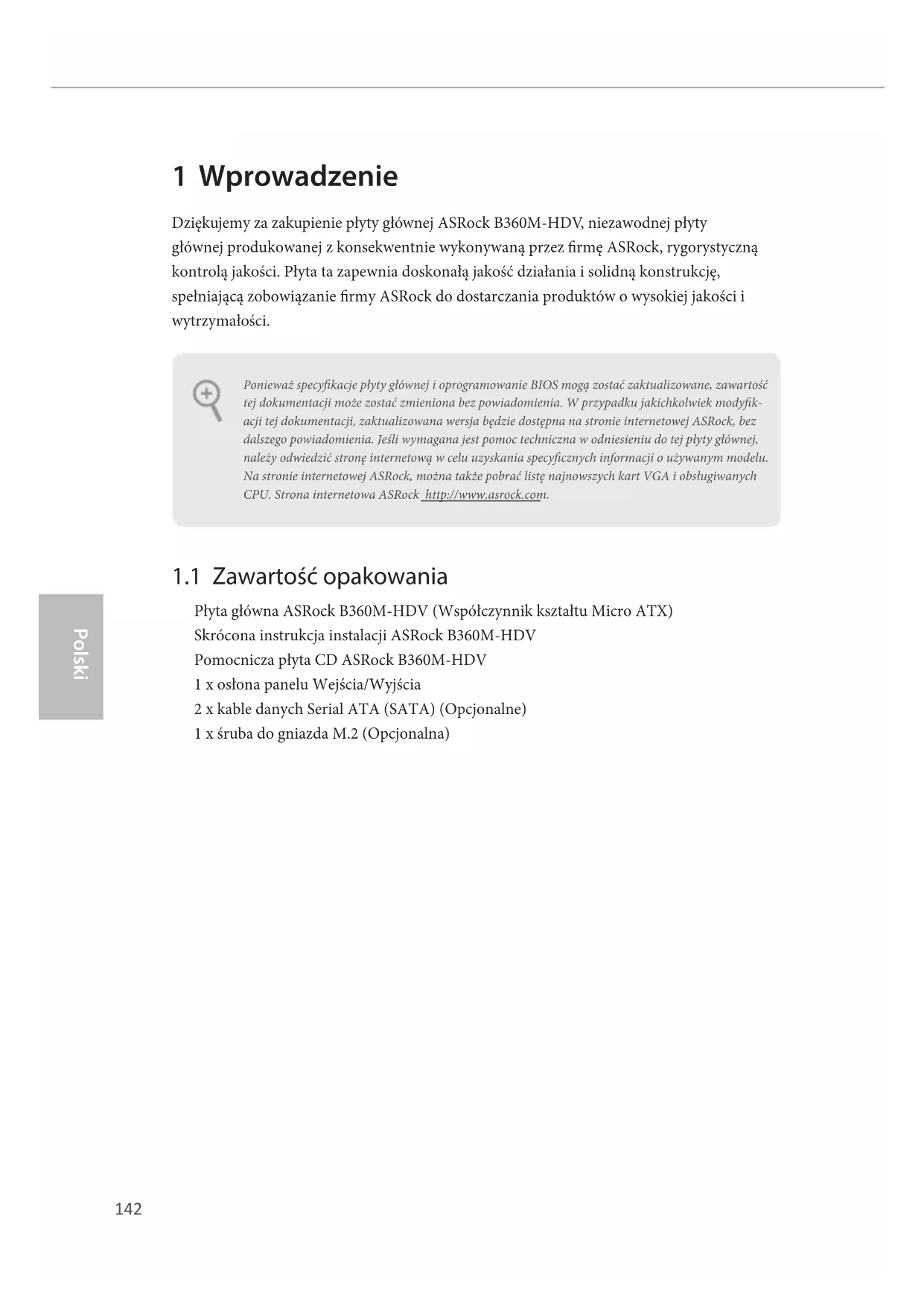

• Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apa pun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas kemungkinan kerusakan karena overclocking.142 Polski 1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock B360M-HDV, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez rmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie rmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

1.1 Zawartość opakowania

Płyta główna ASRock B360M-HDV (Współczynnik kształtu Micro ATX)

Skrócona instrukcja instalacji ASRock B360M-HDV

Pomocnicza płyta CD ASRock B360M-HDV

1 x osłona panelu Wejścia/Wyjścia

2 x kable danych Serial ATA (SATA) (Opcjonalne)

1 x śruba do gniazda M.2 (Opcjonalna) Ponieważ specykacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modyk-acji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specycznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.143 B360M-HDV Polski

Współczynnik kształtu Micro ATX

Konstrukcja kondensatorami stałymi CPU

Obsługa 8 -ej generacji procesorów Intel® Core

Obsługa technologii Intel® Turbo Boost 2.0 Chipset

Obsługa pamięci DDR4 2666/2400/2133 non-ECC, pamięć niebuforowana

Maks. wielkość pamięci systemowej: 32GB

15μ pozłacane styki w gniazdach DIMM Gniazdo rozszerzenia

• Obsługa SSD NVMe, jako dysków rozruchowych

Wbudowana graka Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU.

Kodowanie/dekodowanie HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (tylko dekodowanie), MPEG2, MJPEG, VC-1 (tylko dekodowanie)144 Polski

Opcje trzech wyjść gracznych: D-Sub, DVI-D i HDMI

Obsługa HDMI z maks. rozdzielczością do 4K x 2K (4096x2160) przy 30Hz

Obsługa DVI-D z maks. rozdzielczością do 1920x1200 przy 60Hz

Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz

Obsługa HDCP z portami DVI-D i HDMI

Obsługa odtwarzania 4K Ultra HD (UHD) z portem HDMI Audio

Dźwięk HD 7.1 CH (kodek audio Realtek ALC887)

• Aby skongurować dźwięk 7.1 CH HD wymagane jest użycie modułu panelu czołowego HD i włączenie funkcji dźwięku wielokanałowego za pośrednictwem sterownika audio.

Obsługa zabezpieczenia przed przepięciami

Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESD

Obsługa PXE Tylny panel Wejścia/ Wyjścia

1 x port myszy/klawiatury PS/2

2 x porty USB 2.0 (Obsługa zabezpieczenia ESD)

Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon145 B360M-HDV Polski Przechowy- wanie

6 x złącza SATA3 6,0 Gb/s, obsługa NCQ, AHCI i Hot Plug*

• Jeśli gniazdo M2_1 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_3.

1 x gniazdo Ultra M.2 (M2_1), obsługa Key M typu 2230/2242/2260/2280 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)* ** Obsługa technologii Intel® Optane

** Obsługa SSD NVMe, jako dysków rozruchowych ** Obsługa ASRock U.2 Kit Złącze

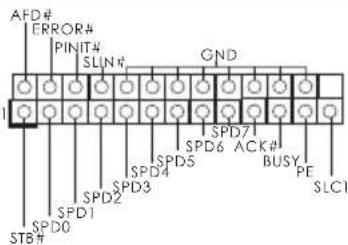

1 x złącze główkowe portu drukarki

1 x złącze główkowe portu COM

1 x złącze główkowe TPM

1 x złącze główkowe naruszenia obudowy i głośnika

1 x złącze wentylatora CPU (4-pinowe)

• Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

2 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

• Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

• CHA_FAN1/WP i CHA_FAN2/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

1 x 24 pinowe złącze zasilania ATX

1 x 8 pinowe złącze zasilania 12 V

1 x złącze audio na panelu przednim

2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD)

1 x porty główkowe USB 3.1 Gen1 (obsługa 2 portów USB 3.1 Gen1) (obsługa zabezpieczenia ESD) Funkcja BIOS

Obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUI

Zgodność zdarzeń wybudzania z ACPI 6.0

Wiele regulacji napięcia CPU, GT_CPU, DRAM, PCH 1,05V Monitor sprzętu

Wykrywanie temperatury: CPU, wentylatory obudowy/pompy wodnej

Obrotomierz wentylatora: CPU, wentylatory obudowy/pompy wodnej146 Polski

Cichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, wentyla- tory obudowy/pompy wodnej

Kontrola wielu prędkości obrotowych wentylatora: CPU, wen- tylatory obudowy/pompy wodnej

Wykrywanie OTWARCIA OBUDOWY

Monitorowanie napięcia: +12V, +5V, +3,3V, CPU Vcore,

Microso® Windows® 10 64-bitowy Certykaty

Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

• Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych rm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetak- towywaniem.147 B360M-HDV Polski

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych z pamięci CMOS (CLRCMOS1) (sprawdź s.1, Nr 11) Zwarcie: Usunięcie danych z pamięci CMOS Otwarcie: Domyślne CLRCMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Dane w pamięci CMOS obejmują informacje o konguracji systemu, takie jak hasło do systemu, datę, czas i parametry konguracji systemu. W celu usunięcia i zresetowania parametrów systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający, a następnie użyj nasadkę zworki do zwarcia na 3 sekundy pinów CLRCMOS1. Należy pamiętać, aby po usunięciu danych z pamięci CMOS zdjąć nasadkę zworki. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go. 2-pinowa zworka Po usunięciu danych z pamięci CMOS, może być wykrywane otwarcie obudowy. Wyreguluj opcję BIOS “Clear Status (Stan usuwania)”, aby usunąć zapis poprzedniego stanu narusze- nia obudowy.148 Polski

1.4 Wbudowane złącza główkowe i inne złącza

Złącze główkowe na pane- lu systemu (9-pinowe PANEL1) (sprawdź s.1, Nr 15) Do tego złącza główkowego można podłączać przycisk zasilania, przycisk reset i wskaźnik stanu systemu na obudowie, zgodnie z przydziałem pinów poniżej. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus. GND

RESET#PWRBTN#PLED-PLED+

GND Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. PWRBTN (Przycisk zasilania): Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skong- urować sposób wyłączania systemu z użyciem przycisku zasilania. RESET (Przycisk resetowania): Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania normalnego ponownego uruchomienia. PLED (Dioda LED zasilania systemu): Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5). HDLED (Dioda LED aktywności dysku twardego): Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy. Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.149 B360M-HDV Polski Złącze główkowe naruszenia obudowy i głośnika (7-pinowe SPK_CI1) (sprawdź s.1, Nr 16) Podłącz to tego złącza główkowego diodę LED zasilania obudowy i głośnik obudowy . Złącza Serial ATA3 (SATA3_0: sprawdź s.1, Nr 12) (SATA3_1: sprawdź s.1, Nr 13) (SATA3_2: sprawdź s.1, Nr 9) (SATA3_3: sprawdź s.1, Nr 10) (SATA3_4: sprawdź s.1, Nr 8) (SATA3_5: sprawdź s.1, Nr 7) Te sześć złączy SATA3 obsługuje kable danych SATA dla zewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s.

• Jeśli gniazdo M2_1 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_3. Złącza główkowe USB 2.0 (9-pinowe USB_7_8) (sprawdź s.1, Nr 17) (9-pinowe USB_13_14) (sprawdź s.1, Nr 18) Na tej płycie głównej znajdują się dwa złącza główkowe USB 2.0. Każde złącze główkowe USB 2.0 może obsługiwać dwa porty. Złącza główkowe USB 3.1 Gen1 (19-pinowe USB_11_12) (sprawdź s.1, Nr 6) Na tej płycie głównej znajduje się jedno złącze główkowe. To złącze główkowe USB 3.1 Gen1 może obsługiwać dwa porty.

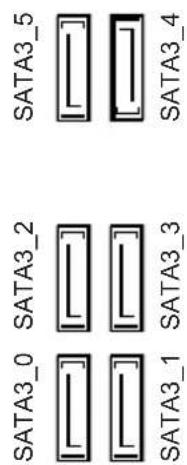

SATA3_0 SATA3_1 SATA3_2 SATA3_3 SATA3_5 SATA3_4150 Polski Złącze główkowe audio panelu przedniego (9-pinowe HD_AUDIO1) (sprawdź s.1, Nr 22) To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio. Złącza /wentylatora pompy wodnej obudowy (4-pinowe CHA_FAN1/ WP) (sprawdź s.1, Nr 4) (4-pinowe CHA_FAN2/ WP) (sprawdź s.1, Nr 14) Ta płyta główna udostępnia dwa 4-pinowe złącza obudowy wentylatora chłodzenia wodnego . Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3. Złącze wentylatora CPU (4-pinowe CPU_FAN1) (sprawdź s.1, Nr 2) Ta płyta główna udostępnia 4-pinowe złącze wentylatora CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.

1. High Denition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo

przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.

2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio

panelu przedniego, poprzez wykonanie wymienionych poniżej czynności: A. Podłącz Mic_IN (MIC) do MIC2_L. B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L. C. Podłącz uziemienie (GND) do uziemienia (GND). D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC’97. E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek Control i wyreguluj “Głośność nagrywania”. GND

FAN_VOLTAGECHA_FAN_SPEED

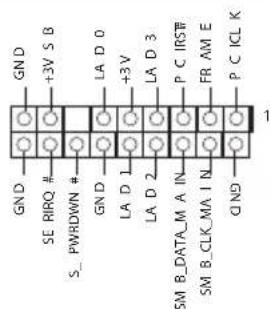

B360M-HDV Polski Złącze zasilania ATX (24-pinowe ATXPWR1) (sprawdź s.1, Nr 5) Ta płyta główna udostępnia 24-pinowe złącze zasilania ATX. W celu użycia 20-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 13. Złącze zasilania ATX 12V (8-pinowe ATX12V1) (sprawdź s.1, Nr 1) Ta płyta główna udostępnia 8-pinowe złącze zasilania ATX 12V. W celu użycia 4-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 5. Złącze główkowe portu szeregowego (9-pinowe COM1) (sprawdź s.1, Nr 19) To złącze główkowe COM1 obsługuje moduł portu szeregowego. Złącze główkowe TPM (17-pinowe TPMS1) (sprawdź s.1, Nr 21) To złącze obsługuje system Trusted Platform Module (TPM), który może bezpiecznie przechowywać klucze, certykaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności platformy. Złącze główkowe portu drukarki (25-pinowe LPT1) (sprawdź s.1, Nr 20) Jest to interfejs portu kabla drukarki umożliwiający wygodne podłączenie urządzenia drukującego.
