Typ produktu	Płyta główna
Marka	ASRock
Model	X370M-HDV
Format	Micro ATX
Gniazdo	AMD AM4
Chipset	AMD X370
Obsługiwane procesory	AMD Ryzen seria 1000 (Summit Ridge), seria 2000 (Pinnacle Ridge), APU Raven Ridge i APU Bristol Ridge
Obsługiwana pamięć	DDR4, do 3200 MHz (OC), 2 sloty
Maksymalna pojemność pamięci	32 GB
Liczba slotów pamięci	2 x DIMM DDR4
Sloty rozszerzeń	1 x PCIe 3.0 x16 (zależnie od CPU), 1 x PCIe 2.0 x1
Zintegrowana grafika	Tak (zależnie od procesora APU)
Wyjścia wideo	1 x D-Sub, 1 x DVI-D, 1 x HDMI (4K @ 30 Hz)
Audio	Realtek ALC887, 7.1 kanałów HD
Sieć	Realtek RTL8111H, Gigabit Ethernet
Pamięć masowa SATA	4 x SATA3 (6 Gbit/s), obsługa RAID 0/1/10
Pamięć masowa M.2	1 x Ultra M.2 (SATA3 lub PCIe Gen3 x4, typ 2242/2260/2280)
Porty USB (ogółem)	6 x USB 3.1 Gen1 (w tym 4 z tyłu + 2 przez złącze), 6 x USB 2.0 (w tym 2 z tyłu + 4 przez złącza)
Złącza wewnętrzne	2 x USB 2.0, 1 x USB 3.1 Gen1, 1 x COM, 1 x LPT, 1 x TPM
Zasilanie	ATX 24-pin + 1 x 4-pin CPU
Wymiary	244 mm x 244 mm (Micro ATX)
Waga	~0,5 kg
System operacyjny	Windows 10 64-bit
Ochrona	Kondensatory stałe, ochrona przed przepięciami i wyładowaniami elektrostatycznymi
Konserwacja	Czyszczenie na sucho miękką, antystatyczną ściereczką

Często zadawane pytania - X370M-HDV ASROCK

Jaka jest kompatybilność pamięci dla ASRock X370M-HDV?

Płyta główna obsługuje pamięć DDR4 w konfiguracji dual channel. Z procesorem Ryzen serii 2000 (Pinnacle Ridge) częstotliwości mogą osiągnąć 3200 MHz w overclockingu. Dla APU Raven Ridge limit wynosi 3200 MHz (OC). Maksymalna pojemność to 32 GB rozłożone na 2 sloty. Sprawdź listę kompatybilności na stronie ASRock dla certyfikowanych modułów.

Czy mogę użyć procesora Ryzen 5000 na tej płycie?

Nie, ta płyta główna jest przeznaczona dla procesorów AMD Ryzen serii 1000 i 2000 oraz APU A-series. Ryzen 5000 wymaga nowszego chipsetu, takiego jak B550 lub X570. Sprawdź listę obsługiwanych procesorów na stronie ASRock.

Jak zaktualizować BIOS?

Pobierz najnowszą wersję BIOS ze strony ASRock. Umieść plik na karcie USB sformatowanej w FAT32. Uruchom ponownie i wejdź do UEFI (klawisz F2 lub Delete). Użyj narzędzia 'Instant Flash', aby wybrać plik i rozpocząć aktualizację. Nigdy nie odłączaj zasilania podczas procesu.

Czy płyta obsługuje overclocking?

Tak, UEFI umożliwia overclocking procesora (przez mnożnik i napięcie) oraz pamięci (przez profile XMP lub ręcznie). Zasilanie 7-fazowe Digi Power zapewnia zwiększoną stabilność. Monitoruj temperatury za pomocą dobrego wentylatora.

Jaki typ złącza M.2 jest obsługiwany?

Gniazdo Ultra M.2 akceptuje moduły M.2 typu 2242, 2260 i 2280. Obsługuje interfejsy SATA3 (6 Gbit/s) i PCIe Gen3 x4 (do 32 Gbit/s) z procesorami Ryzen. Jest idealne dla szybkich dysków SSD NVMe.

Czy mogę użyć wentylatora CPU z 4-pinowym złączem?

Tak, złącze wentylatora CPU (CPU_FAN1) jest 4-pinowym złączem kompatybilnym z PWM. Może dostarczyć do 1 A (12 W). Użyj wentylatora PWM, aby skorzystać z automatycznej kontroli prędkości w UEFI.

Ile jest portów USB 3.0?

Płyta oferuje 4 porty USB 3.1 Gen1 (USB 3.0) z tyłu i 2 dodatkowe porty przez wewnętrzne złącze (na panel przedni). Dodatkowo są 2 porty USB 2.0 z tyłu i 4 porty przez dwa wewnętrzne złącza.

Jakie są dostępne wyjścia wideo?

Wyjścia wideo to: port D-Sub (VGA), DVI-D i HDMI. HDMI obsługuje rozdzielczość 4K przy 30 Hz. Możesz używać do trzech monitorów jednocześnie, jeśli procesor ma zintegrowane GPU.

Czy ta płyta główna obsługuje RAID?

Tak, 4 porty SATA3 obsługują tryby RAID 0, RAID 1 i RAID 10. Możesz skonfigurować RAID za pomocą UEFI lub menedżera dysków Windows. Uwaga: RAID nie jest obsługiwany na porcie M.2.

Co zrobić, jeśli płyta nie uruchamia się?

Najpierw sprawdź, czy wszystkie kable zasilające są prawidłowo podłączone (ATX 24-pin i CPU 4-pin). Ponownie włożyć pamięć RAM i kartę graficzną, jeśli jest. Zresetuj CMOS, wyjmując baterię pastylkę na 30 sekund. Sprawdź instrukcję dla diod diagnostycznych.

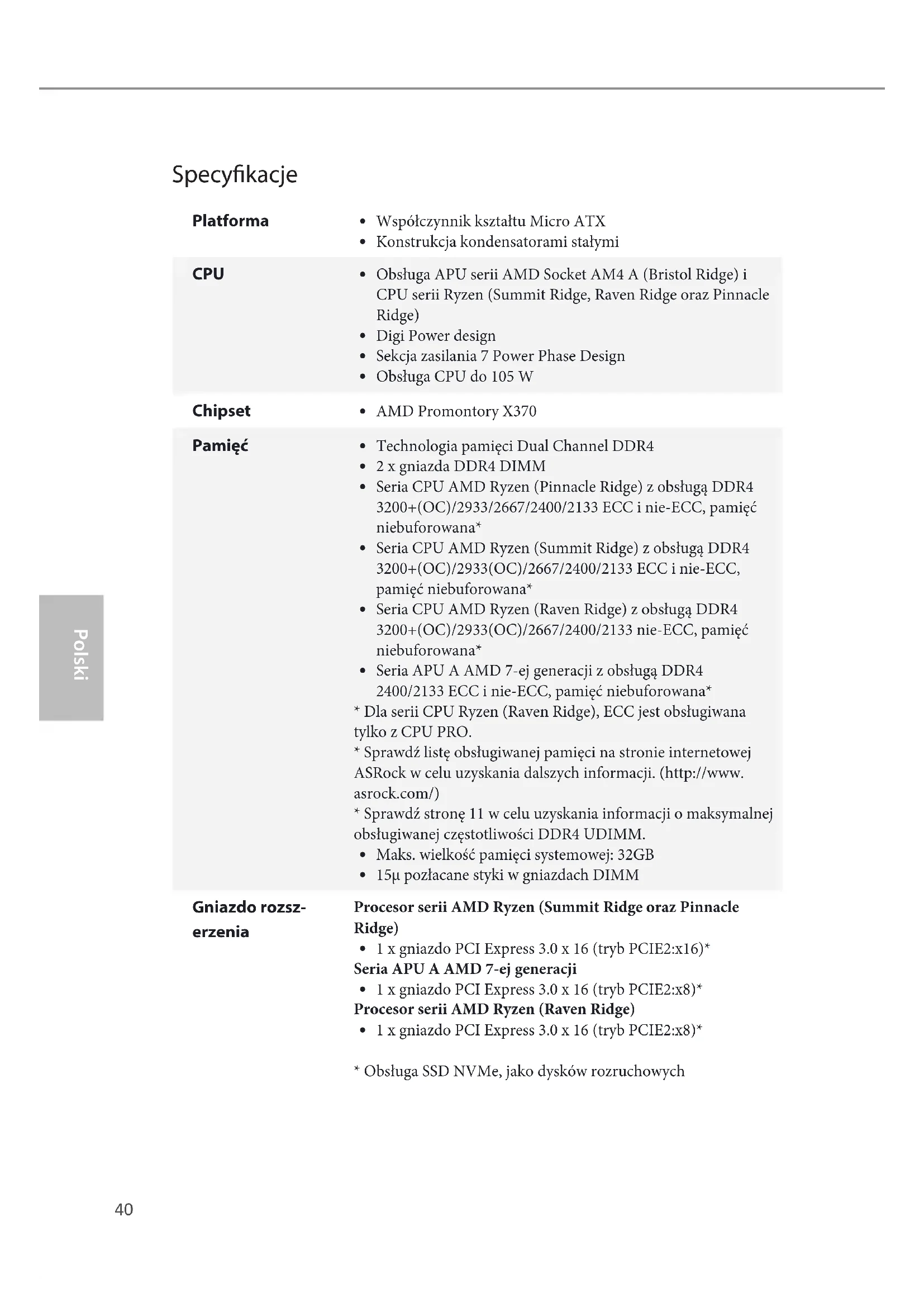

INSTRUKCJA OBSŁUGI X370M-HDV ASROCK

Platforma	Współczynnik kształtu Micro ATXKonstrukcja kondensatorami stałymi
CPU	Obsługa APU serii AMD Socket AM4 A (Bristol Ridge) i CPU serii Ryzen (Summit Ridge, Raven Ridge oraz Pinnacle Ridge)Digi Power designSekcja zasilania 7 Power Phase DesignObsługa CPU do 105 W
Chipset	AMD Promontory X370
Pamięć	Technologia pamięci Dual Channel DDR42 x gniazda DDR4 DIMMSeria CPU AMD Ryzen (Pinnacle Ridge) z obsługą DDR4 3200+(OC)/2933/2667/2400/2133 ECC i nie-ECC, pamięć niebuforowana*Seria CPU AMD Ryzen (Summit Ridge) z obsługą DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC i nie-ECC, pamięć niebuforowana*Seria CPU AMD Ryzen (Raven Ridge) z obsługą DDR4 3200+(OC)/2933(OC)/2667/2400/2133 nie-ECC, pamięć niebuforowana*Seria APU A AMD 7-ej generacji z obsługą DDR4 2400/2133 ECC i nie-ECC, pamięć niebuforowana** Dla serii CPU Ryzen (Raven Ridge), ECC jest obsługiwana tylko z CPU PRO.* Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)* Sprawdź stronę 11 w celu uzyskania informacji o maksymalnej obsługiwanej częstotliwości DDR4 UDIMM.Maks. wielkość pamięci systemowej: 32GB15μ pozłacane styki w gniazdach DIMM
Gniazdo rozsz-erzenia	Procesor serii AMD Ryzen (Summit Ridge oraz Pinnacle Ridge)1 x gniazdo PCI Express 3.0 x 16 (tryb PCIE2:x16)*Seria APU A AMD 7-ej generacji1 x gniazdo PCI Express 3.0 x 16 (tryb PCIE2:x8)*Procesor serii AMD Ryzen (Raven Ridge)1 x gniazdo PCI Express 3.0 x 16 (tryb PCIE2:x8)*Obsługa SSD NVMe, jako dysków rozruchowych1 x gniazdo PCI Express 2.0 x1
Grafika	Zintegrowana karta graficzna AMD RadeonTM serii Vega w APU serii Ryzen*Zintegrowana karta graficzna AMD RadeonTM serii R w APU serii A** Rzeczywista obsługa zależy od CPUDirectX 12, Pixel Shader 5.0Maks. współdzielona pamięć 2GBOpcje trzech wyjść graficznych: D-Sub, DVI-D i HDMIObsługa trzech monitorówObsługa HDMI z maks. rozdzielczością do 4K x 2K (4096x2160) przy 24Hz / (3840x2160) przy 30HzObsługa DVI-D z maks. rozdzielczością do 1920x1200 przy 60HzObsługa D-Sub z maks. rozdzielczością do 2048x1536 przy 60HzObsługa Auto Lip Sync, Deep Color (12bpc), xvYCC i HBR (High Bit Rate Audio) z portami HDMI (Wymagany monitor zgodny z HDMI)Obsługa HDCP z portami DVI-D i HDMIObsługa odtwarzania Blu-ray (BD) Full HD 1080p z portami DVI-D i HDMI
Audio	Dźwięk HD 7.1 CH (kodek audio Realtek ALC887)* Aby skonfigurować dźwięk 7.1 CH HD wymagane jest użycie modułu panelu czołowego HD i włączenie funkcji dźwięku wielokanałowego za pośrednictwem sterownika audio.Obsługą zabezpieczenia przed przepięciamiNasadki audio ELNA
LAN	1 x PCIE Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111HObsługą Wake-On-LANObsługą zabezpieczenia przed wyładowaniami atmosferycznymi/ESDObsługą Energy Efficient Ethernet 802.3azObsługą PXE
Tylny panelWejścia/Wyjścia	1 x port myszy/klawiatury PS/21 x port D-Sub1 x port DVI-D1 x port HDMI2 x porty USB 2.0 (Obsługą zabezpieczenia ESD)4 x porty USB 3.1 Gen1 (Obsługą zabezpieczenia ESD)1 x porty LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon

Przechowywanie

• 4 x złącza SATA3 6,0 Gb/s, obshuga RAID (RAID 0, RAID 1 i RAID 10), NCQ, AHCI i Hot Plug
• 1 x gniazdo Ultra M.2, obsługa M Key typu 2242/2260/2280 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s) (z Summit Ridge, Raven Ridge oraz Pinnacle Ridge) lub Gen3 x2 (16 Gb/s) (z APU serii A)*
  * Obsługa SSD NVMe, jako dysków rozruchowych
  * Obsługa ASRock U.2 Kit

Złącze

• 1 x złącze główkowe portu drukarki
• 1 x złącze główkowe portu COM
• 1 x złącze główkowe TPM
- 1 x złącze główkowe naruszenia obudowy i głośnika
• 1 x złącze wentylatora CPU (4-pinowe)

* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

- 2 x złącze wentylatora obudowy (1 x 3-pinowe, 1 x 4-pinowe)

* Złącze wentylatora obudowy obsługuje wentylator obudowy maksymalnym prądem zasilania wentylatora 1 A (12 W).

• 1 x 24 pinowe złącze zasilania ATX

• 1 x 4 pinowe złącze zasilania 12 V

• 1 x złącze audio na panelu przednim

- 2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD)

- 1 x porty główkowe USB 3.1 Gen1 (obsługa 2 portów USB 3.1 Gen1) (obsługa zabezpieczenia ESD)

System opera- cyjny

- Microsoft® Windows® 10 64-bitowy
