X370M-HDV - 主板 ASROCK - 免费用户手册

产品类型	主板
品牌	ASRock
型号	X370M-HDV
规格	Micro ATX
插槽	AMD AM4
芯片组	AMD X370
支持的处理器	AMD Ryzen 1000系列 (Summit Ridge), 2000系列 (Pinnacle Ridge), Raven Ridge APU 和 Bristol Ridge APU
支持的内存	DDR4, 最高3200 MHz (超频), 2个插槽
最大内存容量	32 GB
内存插槽数量	2 x DIMM DDR4
扩展插槽	1 x PCIe 3.0 x16 (取决于CPU), 1 x PCIe 2.0 x1
集成显卡	有（取决于APU处理器）
视频输出	1 x D-Sub, 1 x DVI-D, 1 x HDMI (4K @ 30 Hz)
音频	Realtek ALC887, 7.1声道高清
网络	Realtek RTL8111H, 千兆以太网
SATA存储	4 x SATA3 (6 Gbit/s), 支持RAID 0/1/10
M.2存储	1 x Ultra M.2 (SATA3 或 PCIe Gen3 x4, 类型2242/2260/2280)
USB端口（总计）	6 x USB 3.1 Gen1（其中4个后置+2个通过插针）, 6 x USB 2.0（其中2个后置+4个通过插针）
内部连接器	2 x USB 2.0, 1 x USB 3.1 Gen1, 1 x COM, 1 x LPT, 1 x TPM
电源	ATX 24针 + 1 x 4针CPU
尺寸	244 mm x 244 mm (Micro ATX)
重量	约0.5 kg
操作系统	Windows 10 64位
保护	固态电容, 过压和静电放电保护
维护	使用柔软防静电布干擦

常见问题 - X370M-HDV ASROCK

ASRock X370M-HDV 的内存兼容性如何？

该主板支持双通道DDR4内存。使用Ryzen 2000系列处理器（Pinnacle Ridge）时，频率可达3200 MHz（超频）。对于Raven Ridge APU，限制为3200 MHz（超频）。最大容量为32 GB，分布在2个插槽上。请查阅ASRock网站上的兼容性列表获取认证模块。

我可以在该主板上使用Ryzen 5000处理器吗？

不，该主板专为AMD Ryzen 1000和2000系列及A系列APU设计。Ryzen 5000需要更新的芯片组如B550或X570。请查看ASRock官网的支持处理器列表。

如何更新BIOS？

从ASRock官网下载最新BIOS版本。将文件放入格式化为FAT32的U盘。重启并进入UEFI（按F2或Del键）。使用'Instant Flash'工具选择文件并开始更新。过程中切勿切断电源。

该主板支持超频吗？

是的，UEFI支持处理器超频（通过倍频和电压）以及内存超频（通过XMP或手动）。7相Digi Power供电确保稳定性。请使用良好的散热器监控温度。

支持哪种M.2接口？

Ultra M.2插槽支持2242、2260和2280规格的M.2模块。搭配Ryzen处理器时，支持SATA3（6 Gbit/s）和PCIe Gen3 x4（最高32 Gbit/s）接口。非常适合高速NVMe SSD。

我可以使用4针接口的CPU风扇吗？

是的，CPU风扇接口（CPU_FAN1）是4针PWM接口，支持最大1A（12W）。使用PWM风扇可在UEFI中自动调速。

有多少个USB 3.0端口？

该主板提供4个后置USB 3.1 Gen1（USB 3.0）端口，另有2个通过内部插针（用于前面板）。还有2个后置USB 2.0和4个通过两个内部插针的USB 2.0端口。

有哪些视频输出接口？

视频输出包括：一个D-Sub（VGA）、一个DVI-D和一个HDMI。HDMI支持4K@30Hz。如果处理器集成GPU，最多可同时使用三个显示器。

这款主板支持RAID吗？

是的，4个SATA3端口支持RAID 0、RAID 1和RAID 10模式。可通过UEFI或Windows磁盘管理器配置RAID。注意M.2端口不支持RAID。

如果主板无法启动怎么办？

首先确保所有电源线已正确连接（ATX 24针和CPU 4针）。重新插拔内存和显卡（如有）。取下纽扣电池30秒重置CMOS。查阅手册了解诊断LED指示灯。

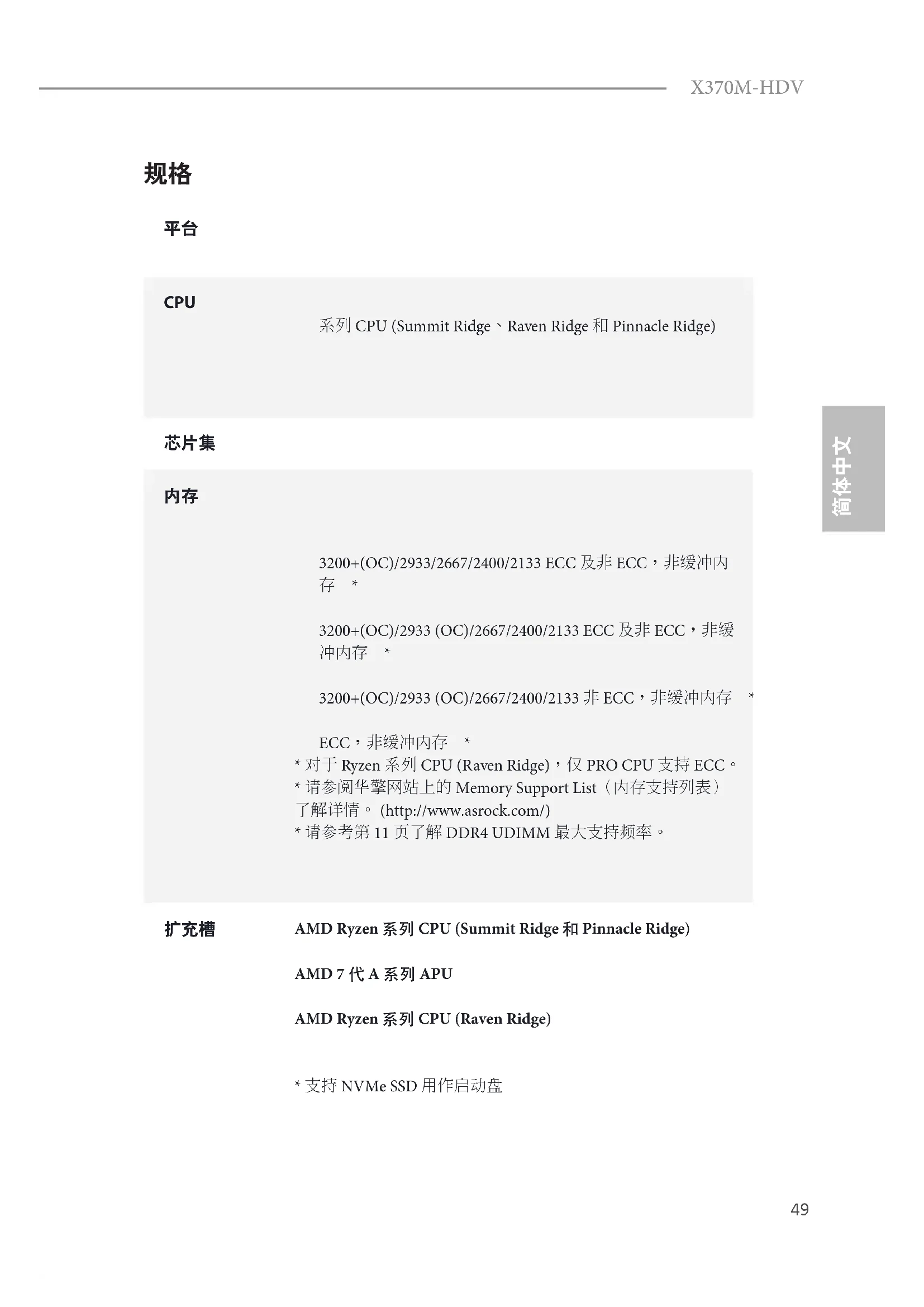

用户手册 X370M-HDV ASROCK

系列 CPU (Summit Ridge、Raven Ridge 和 Pinnacle Ridge)

芯片集

内存

3200+(OC)/2933/2667/2400/2133 ECC 及非 ECC，非缓冲内存 *

3200+(OC)/2933 (OC)/2667/2400/2133 ECC 及非 ECC，非缓冲内存 *

3200+(OC)/2933 (OC)/2667/2400/2133 非 ECC，非缓冲内存 *

ECC，非缓冲内存 *

* 对于 Ryzen 系列 CPU (Raven Ridge)，仅 PRO CPU 支持 ECC。

* 请参阅华擎网站上的 Memory Support List（内存支持列表）了解详情。(http://www.asrock.com/)

* 请参考第11页了解DDR4UDIMM最大支持频率。

扩充槽

AMD Ryzen 系列 CPU (Summit Ridge 和 Pinnacle Ridge)

AMD 7 代 A 系列 APU

AMD Ryzen 系列 CPU (Raven Ridge)

* 支持 NVMe SSD 用作启动盘

图形

^TM Vega 系列图形 ^TM R 系列图形

* 实际支持可能视 CPU 而变化

(4096x2160)/30Hz 时可达 (3840x2160)

Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）

播放

音频

* 要配置 7.1 CH 高清音频，需要使用高清前面板模块和通过音频驱动程序启用多通道音频功能。

LAN

后面板I/O

LED)

存储

RAID 10)、NCQ、AHCI 和热插拔

SATA3 6.0 Gb/s 类型模块和 M.2 PCI Express 模块

(最高 Gen3 x4 (32 Gb/s)(Summit Ridge、Raven Ridge 和 Pinnacle Ridge) 或 Gen3 x2 (16 Gb/s) (A 系列 APU)) *

* 支持 NVMe SSD 用作启动盘
* 支持华擎 U.2 套件

接口

* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。
* 机箱风扇接口支持功率最大为 1A (12W) 的机箱风扇。

ESD 保护)

操作系统

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称\有害物质或元素
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

規格

平台

CPU

系列 CPU (Summit Ridge、Raven Ridge 及 Pinnacle Ridge)

晶片組

記憶體

3200+(OC)/2933/2667/2400/2133 ECC & 非 ECC、無緩衝記憶體 *

3200+(OC)/2933 (OC)/2667/2400/2133 ECC & 非 ECC、無緩衝記憶體 *

3200+(OC)/2933 (OC)/2667/2400/2133 非 ECC、無緩衝記憶體 *

ECC、無緩衝記憶體 *

* 若使用 Ryzen 系列 CPU (Raven Ridge)，僅 PRO CPU 支援 ECC。

* 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/)

* 關於 DDR4 UDIMM 最高頻率支援，請參閱第 11 頁。

擴充插槽

* 若要設定 7.1 CH HD 音訊，必須使用 HD 前面板音訊模組，並透過音訊驅動程式啟用多聲道音訊功能。

LAN

後面板 I/O

LED)

儲存裝置

1、與 RAID 10）、NCQ、AHCI 及熱插拔

SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型（配備 Summit Ridge、Raven Ridge 及 Pinnacle Ridge），或使用 A 系列 APU 時，最高可達 Gen3 x2 (16 Gb/s)** 支援 NVMe SSD 作為開機磁碟

* 支持華擎 U.2 套件

接頭

* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。
* 機殼風扇接頭支援最高 1A (12W) 風扇功率的機殼風扇。

保護）

援靜電保護）

作業系統

Spesifikasi

Platform	Bentuk dan Ukuran Micro ATXDesain Kapasitor Solid
CPU	Mendukung Soket AMD APU Seri AM4 A (Bristol Ridge) dan CPU Seri Ryzen (Summit Ridge, Raven Ridge, dan Pinnacle Ridge)Desain Digi PowerDesain 7 Fase DayaMendukung CPU hingga 105W
Chipset	Promontory AMD X370
Memori	Teknologi Memori DDR4 Dua Saluran2 x Slot DIMM DDR4CPU seri AMD Ryzen (Pinnacle Ridge) mendukung DDR4 3200+(OC)/2933/2667/2400/2133 ECC & non-ECC, memori tanpa buffer*CPU seri AMD Ryzen (Summit Ridge) mendukung DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC & non-ECC, memori tanpa buffer*CPU seri AMD Ryzen (Raven Ridge) mendukung DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 non-ECC, memori tanpa buffer*APU AMD 7thSeri Gen A mendukung DDR4 2400/2133 ECC & non-ECC, memori tanpa buffer** Untuk CPU Seri Ryzen (Raven Ridge), ECC hanya didukung dengan CPU PRO.* Lihat Daftar Dukungan Memori di situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/)* Lihat halaman 11 untuk dukungan frekuensi maksimum DDR4 UDIMM.Kapasitas maksimum memori sistem: 32GB15μ Bidang Kontak Berwarna Emas di Slot DIMM

Slot Ekspansi CPU Seri AMD Ryzen (Summit Ridge, dan Pinnacle Ridge)

- 1 x Slot PCI Express 3.0 x16 (PCIE2:x16 mode)*

APU AMD 7 ^th Seri A

- 1 x Slot PCI Express 3.0 x16 (PCIE2:x8 mode)*

CPU Seri AMD Ryzen (Raven Ridge)

- 1 x Slot PCI Express 3.0 x16 (PCIE2:x8 mode)*
