X370M-HDV - Материнская плата ASROCK - Бесплатное руководство пользователя

Тип продукта	Материнская плата
Бренд	ASRock
Модель	X370M-HDV
Форм-фактор	Micro ATX
Сокет	AMD AM4
Чипсет	AMD X370
Поддерживаемые процессоры	AMD Ryzen серии 1000 (Summit Ridge), серии 2000 (Pinnacle Ridge), APU Raven Ridge и APU Bristol Ridge
Поддерживаемая память	DDR4, до 3200 МГц (разгон), 2 слота
Максимальный объем памяти	32 ГБ
Количество слотов памяти	2 x DIMM DDR4
Слоты расширения	1 x PCIe 3.0 x16 (в зависимости от ЦП), 1 x PCIe 2.0 x1
Встроенная графика	Да (в зависимости от процессора APU)
Видеовыходы	1 x D-Sub, 1 x DVI-D, 1 x HDMI (4K @ 30 Гц)
Аудио	Realtek ALC887, 7.1 каналов HD
Сеть	Realtek RTL8111H, Gigabit Ethernet
Хранилище SATA	4 x SATA3 (6 Гбит/с), поддержка RAID 0/1/10
Хранилище M.2	1 x Ultra M.2 (SATA3 или PCIe Gen3 x4, тип 2242/2260/2280)
Порты USB (всего)	6 x USB 3.1 Gen1 (в том числе 4 на задней панели + 2 через разъем), 6 x USB 2.0 (в том числе 2 сзади + 4 через разъемы)
Внутренние разъемы	2 x USB 2.0, 1 x USB 3.1 Gen1, 1 x COM, 1 x LPT, 1 x TPM
Питание	ATX 24-контактный + 1 x 4-контактный ЦП
Размеры	244 мм x 244 мм (Micro ATX)
Вес	~0,5 кг
Операционная система	Windows 10 64-разрядная
Защита	Твердотельные конденсаторы, защита от перенапряжений и электростатических разрядов
Обслуживание	Сухая чистка мягкой антистатической тканью

Часто задаваемые вопросы - X370M-HDV ASROCK

Какова совместимость памяти ASRock X370M-HDV?

Материнская плата поддерживает память DDR4 в двухканальной конфигурации. С процессором Ryzen серии 2000 (Pinnacle Ridge) частоты могут достигать 3200 МГц при разгоне. Для APU Raven Ridge предел составляет 3200 МГц (разгон). Максимальный объем — 32 ГБ, распределенных по 2 слотам. Обратитесь к списку совместимости на сайте ASRock для сертифицированных модулей.

Могу ли я использовать процессор Ryzen 5000 на этой плате?

Нет, эта материнская плата предназначена для процессоров AMD Ryzen серий 1000 и 2000, а также APU A-series. Ryzen 5000 требуют более нового чипсета, например B550 или X570. Проверьте список поддерживаемых процессоров на сайте ASRock.

Как обновить BIOS?

Загрузите последнюю версию BIOS с сайта ASRock. Поместите файл на USB-накопитель, отформатированный в FAT32. Перезагрузитесь и войдите в UEFI (клавиша F2 или Del). Используйте инструмент 'Instant Flash', чтобы выбрать файл и запустить обновление. Никогда не отключайте питание во время процесса.

Поддерживает ли плата разгон?

Да, UEFI позволяет разгонять процессор (через множитель и напряжение) и память (через профили XMP или вручную). 7-фазное питание Digi Power обеспечивает повышенную стабильность. Следите за температурами с помощью хорошего кулера.

Какой тип разъема M.2 поддерживается?

Разъем Ultra M.2 принимает модули M.2 типов 2242, 2260 и 2280. Он поддерживает интерфейсы SATA3 (6 Гбит/с) и PCIe Gen3 x4 (до 32 Гбит/с) с процессорами Ryzen. Идеально подходит для быстрых SSD NVMe.

Могу ли я использовать вентилятор ЦП с 4-контактным разъемом?

Да, разъем для вентилятора ЦП (CPU_FAN1) является 4-контактным, совместимым с PWM. Он может выдавать до 1 А (12 Вт). Используйте вентилятор PWM для автоматического управления скоростью в UEFI.

Сколько портов USB 3.0 имеется?

Плата имеет 4 порта USB 3.1 Gen1 (USB 3.0) на задней панели и 2 дополнительных порта через внутренний разъем (для передней панели). Также имеется 2 порта USB 2.0 сзади и 4 порта через два внутренних разъема.

Какие видеовыходы доступны?

Видеовыходы: порт D-Sub (VGA), DVI-D и HDMI. HDMI поддерживает разрешение 4K при 30 Гц. Вы можете использовать до трех мониторов одновременно, если процессор имеет встроенный GPU.

Поддерживает ли эта материнская плата RAID?

Да, 4 порта SATA3 поддерживают режимы RAID 0, RAID 1 и RAID 10. Вы можете настроить RAID через UEFI или диспетчер дисков Windows. Обратите внимание, что RAID не поддерживается на порту M.2.

Что делать, если плата не запускается?

Сначала проверьте, все ли кабели питания подключены правильно (ATX 24-контактный и ЦП 4-контактный). Переустановите ОЗУ и видеокарту, если она есть. Сбросьте CMOS, извлеките батарейку на 30 секунд. Обратитесь к руководству для диагностических светодиодов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X370M-HDV ASROCK

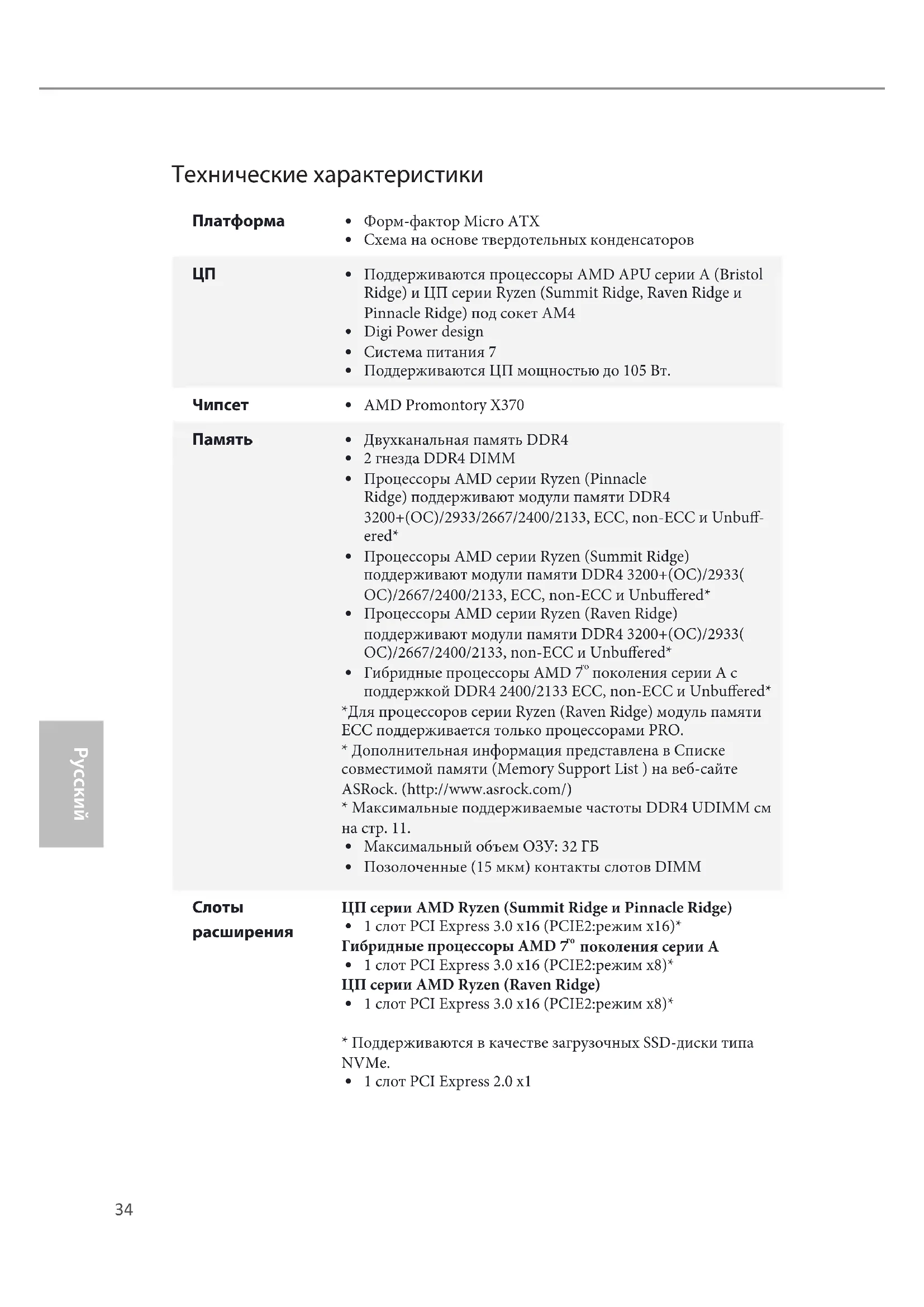

Технические характеристики

Платформа	Форм-фактор Micro ATXСхема на основе твердотельных конденсаторов
ЦП	Поддерживаются процессоры AMD APU серии A (Bristol Ridge) и ЦП серии Ryzen (Summit Ridge, Raven Ridge и Pinnacle Ridge) под сокет AM4Digi Power designСистема питания 7Поддерживаются ЦП мощностью до 105 Вт.
Чипсет	AMD Promontory X370
Память	Двухканальная память DDR42 гнезда DDR4 DIMMПроцессоры AMD серии Ryzen (Pinnacle Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933/2667/2400/2133, ECC, non-ECC и Unbuffered*Процессоры AMD серии Ryzen (Summit Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933( OC)/2667/2400/2133, ECC, non-ECC и Unbuffered*Процессоры AMD серии Ryzen (Raven Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933( OC)/2667/2400/2133, non-ECC и Unbuffered*Гибридные процессоры AMD 7 ^ поколения серии A с поддержкой DDR4 2400/2133 ECC, non-ECC и Unbuffered**Для процессоров серии Ryzen (Raven Ridge) модуль памяти ECC поддерживается только процессорами PRO.* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)* Максимальные поддерживаемые частоты DDR4 UDIMM см на стр. 11.Максимальный объем ОЗУ: 32 ГБПозолоченные (15 мкм) контакты слотов DIMM
Слоты расширения	ЦП серии AMD Ryzen (Summit Ridge и Pinnacle Ridge)1 слот PCI Express 3.0 x16 (PCIE2:режим x16)*Гибридные процессоры AMD 7 ^ поколения серии A1 слот PCI Express 3.0 x16 (PCIE2:режим x8)*ЦП серии AMD Ryzen (Raven Ridge)1 слот PCI Express 3.0 x16 (PCIE2:режим x8)*Поддерживаются в качестве загрузочных SSD-диски типа NVMe.1 слот PCI Express 2.0 x1
Графическаяподсистема	Встроенный видеодаптер AMD RadeonTM серии Vega впроцессорах APU серии Ryzen*Встроенный видеодаптер AMD RadeonTM R впроцессорах APU серий A**Фактическая поддержка зависит от процессораDirectX 12, пиксельные шейдеры 5.0Максимальный объем общей памяти: 2 ГБТри видеовыхода: D-Sub, DVI-D и HDMIПоддержка работы с тремя мониторамиПоддерживается HDMI с максимальным разрешениемдо 4K x 2K (4096x2160) при частоте обновления 24 Гц(3840x2160 при 30 Гц)На выходе DVI-D поддерживается максимальноеразрешение до 1920x1200 при частоте обновления 60 ГцМакс. разрешение на выходе D-Sub: 2048x1536 причастоте обновления 60 ГцПоддерживаются Auto Lip Sync, Deep Color (12 бит/цвет),хvYCC и HBR (High Bit Rate Audio) через порт HDMI(требуется соответствующий HDMI-монитор)Поддержка функции HDCP через порты DVI-D и HDMIПоддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI
Звук	7.1-канальный звук высокой четкости (аудиокодек RealtekALC887)*Для настройки 7.1-канального звук высокой четкости HDAudio используйте переднюю аудиопанель HD и активируйтефункцию многоканального звука в аудиодрайвере.Защита от перепадов напряжения в электрической сетиКонденсаторы для аудиосистем ELNA
LAN	PCIE x1 Gigabit LAN 10/100/1000 Мбит/сRealtek RTL8111HПоддерживается пробуждение по ЛВСМолниезащита и защита от электростатических разрядовПоддерживается Energy Efficient Ethernet 802.3azПоддерживается PXE
Порты вводавывода назадней панели	1 порт PS/2 для мыши/клавиатуры1 порт D-Sub1 порт DVI-D1 порт HDMI2 порта USB 2.0 (с защитой от электростатическихразрядов)4 портов USB 3.1 Gen1 (с защитой от электростатическихразрядов)1 порт ЛВС RJ-45 с индикаторами («Активность/Соединение» и «Скорость»)
	Разъемы HD Audio: линейный вход / фронтальные AC / микрофон
Запоминающие устройства	4 х порта SATA3 со скоростью передачи данных 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения».1 слот Ultra M.2, поддерживает модуль M.2 SATA3 типа 2242/2260/2280 со скоростью обмена данными 6,0 Гбит/ с с ключом М и модуль M.2 PCI Express до версии Gen3 x4 (32 Гбит/с с ЦП Summit Ridge, Raven Ridge и Pinnacle Ridge) или Gen3 x2 (16 Гбит/с с Гибридным процессором серии A)*Поддерживаются в качестве загрузочных SSD-диски типа NVMe.* Поддерживается комплект ASRock U.2
Разъемы	1 колодка порта принтера1 колодка COM-порта1 колодка TPM1 колодка с разъемами датчика вскрытия корпуса и динамика1 разъем для вентилятора охлаждения ЦП, 4-контактный* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).2 разъема для вентилятора корпуса (1 х 3-контактный, 1 х 4-контактный)* Разъем корпусного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).1 разъем питания ATX, 24-контактный1 разъем питания 12 В, 4-контактный1 аудиоразъем для передней панели2 колодки USB 2.0 (4 порта USB 2.0, с защитой от электростатических разрядов)1 колодка USB 3.1 Gen1 (2 порта USB 3.1 Gen1) (с защитой от электростатических разрядов)
Операционные системы	Microsoft® Windows® 10 (64-разрядная)
