X370M-HDV - Motherboard ASROCK - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	ASRock
Modell	X370M-HDV
Formfaktor	Micro-ATX
Sockel	AMD AM4
Chipsatz	AMD X370
Unterstützte Prozessoren	AMD Ryzen Serie 1000 (Summit Ridge), Serie 2000 (Pinnacle Ridge), APU Raven Ridge und APU Bristol Ridge
Unterstützter Speicher	DDR4, bis zu 3200 MHz (OC), 2 Steckplätze
Maximale Speicherkapazität	32 GB
Anzahl der Speichersteckplätze	2 x DIMM DDR4
Erweiterungssteckplätze	1x PCIe 3.0 x16 (abhängig von CPU), 1x PCIe 2.0 x1
Integrierte Grafik	Ja (abhängig vom APU-Prozessor)
Videoausgänge	1 x D-Sub, 1 x DVI-D, 1 x HDMI (4K @ 30 Hz)
Audio	Realtek ALC887, 7.1-Kanal HD
Netzwerk	Realtek RTL8111H, Gigabit Ethernet
SATA-Speicher	4x SATA3 (6 Gbit/s), unterstützt RAID 0/1/10
M.2-Speicher	1x Ultra M.2 (SATA3 oder PCIe Gen3 x4, Typ 2242/2260/2280)
USB-Anschlüsse (gesamt)	6x USB 3.1 Gen1 (davon 4 hinten + 2 über Header), 6x USB 2.0 (davon 2 hinten + 4 über Header)
Interne Anschlüsse	2 x USB 2.0, 1 x USB 3.1 Gen1, 1 x COM, 1 x LPT, 1 x TPM
Stromversorgung	ATX 24-Pin + 1x 4-Pin CPU
Abmessungen	244 mm x 244 mm (Micro ATX)
Gewicht	~0,5 kg
Betriebssystem	Windows 10 64-bit
Schutz	Feste Kondensatoren, Überspannungs- und elektrostatische Entladungsschutz
Wartung	Trockenreinigung mit einem weichen, antistatischen Tuch

Häufig gestellte Fragen - X370M-HDV ASROCK

Wie ist die Speicherkompatibilität des ASRock X370M-HDV?

Das Mainboard unterstützt DDR4-Speicher im Dual-Channel-Betrieb. Mit einem Ryzen Serie 2000 (Pinnacle Ridge) Prozessor können die Frequenzen beim Übertakten 3200 MHz erreichen. Für Raven-Ridge-APUs liegt die Grenze bei 3200 MHz (OC). Die maximale Kapazität beträgt 32 GB verteilt auf 2 Steckplätze. Konsultieren Sie die Kompatibilitätsliste auf der ASRock-Website für zertifizierte Module.

Kann ich einen Ryzen 5000 Prozessor auf diesem Mainboard verwenden?

Nein, dieses Mainboard ist für AMD Ryzen Serie 1000 und 2000 sowie A-Series APUs ausgelegt. Ryzen 5000 benötigt einen neueren Chipsatz wie B550 oder X570. Überprüfen Sie die Liste der unterstützten Prozessoren auf der ASRock-Website.

Wie aktualisiere ich das BIOS?

Laden Sie die neueste BIOS-Version von der ASRock-Website herunter. Legen Sie die Datei auf einem FAT32-formatierten USB-Stick ab. Starten Sie neu und rufen Sie das UEFI auf (Taste F2 oder Entf). Verwenden Sie das Tool 'Instant Flash', um die Datei auszuwählen und das Update zu starten. Unterbrechen Sie niemals die Stromversorgung während des Vorgangs.

Unterstützt das Mainboard Übertakten?

Ja, das UEFI ermöglicht das Übertakten des Prozessors (über Multiplikator und Spannung) und des Speichers (über XMP-Profile oder manuell). Die 7-Phasen Digi Power Stromversorgung sorgt für erhöhte Stabilität. Überwachen Sie die Temperaturen mit einem guten Lüfter.

Welcher M.2-Anschlusstyp wird unterstützt?

Der Ultra M.2-Sockel akzeptiert M.2-Module der Typen 2242, 2260 und 2280. Er unterstützt SATA3 (6 Gbit/s) und PCIe Gen3 x4 (bis zu 32 Gbit/s) mit Ryzen-Prozessoren. Ideal für schnelle NVMe-SSDs.

Kann ich einen CPU-Lüfter mit 4-poligem Anschluss verwenden?

Ja, der CPU-Lüfteranschluss (CPU_FAN1) ist ein 4-poliger PWM-kompatibler Anschluss. Er kann bis zu 1 A (12 W) liefern. Verwenden Sie einen PWM-Lüfter, um von der automatischen Geschwindigkeitsregelung im UEFI zu profitieren.

Wie viele USB 3.0-Anschlüsse gibt es?

Das Mainboard bietet 4 USB 3.1 Gen1 (USB 3.0) Anschlüsse auf der Rückseite und 2 zusätzliche Anschlüsse über einen internen Header (für das Frontpanel). Es gibt außerdem 2 USB 2.0 Anschlüsse auf der Rückseite und 4 Anschlüsse über zwei interne Header.

Welche Videoausgänge sind verfügbar?

Die Videoausgänge sind: ein D-Sub (VGA), ein DVI-D und ein HDMI. HDMI unterstützt 4K-Auflösung bei 30 Hz. Sie können bis zu drei Bildschirme gleichzeitig verwenden, wenn der Prozessor eine integrierte GPU hat.

Unterstützt dieses Mainboard RAID?

Ja, die 4 SATA3-Anschlüsse unterstützen die RAID-Modi 0, 1 und 10. Sie können RAID über das UEFI oder die Windows-Datenträgerverwaltung konfigurieren. Beachten Sie, dass RAID auf dem M.2-Anschluss nicht unterstützt wird.

Was tun, wenn das Mainboard nicht startet?

Überprüfen Sie zunächst, ob alle Stromkabel richtig angeschlossen sind (ATX 24-Pin und CPU 4-Pin). Setzen Sie den RAM und die Grafikkarte (falls vorhanden) neu ein. Setzen Sie das CMOS zurück, indem Sie die Knopfzelle für 30 Sekunden entfernen. Konsultieren Sie das Handbuch für die Diagnose-LEDs.

BEDIENUNGSANLEITUNG X370M-HDV ASROCK

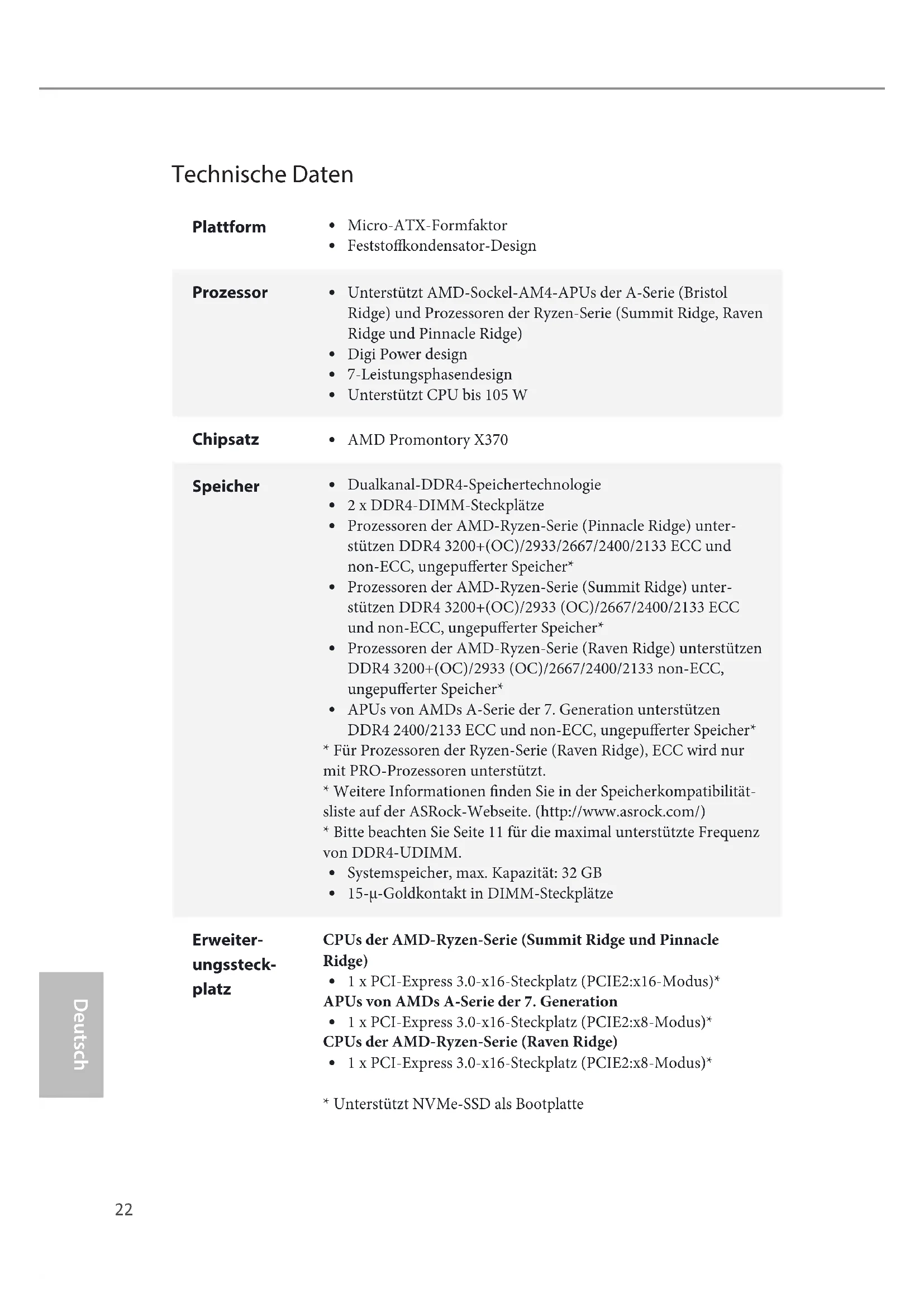

Plattform	Micro-ATX-FormfaktorFeststoffkondensator-Design
Prozessor	Unterstützt AMD-Sockel-AM4-APUs der A-Serie (Bristol Ridge) und Prozessoren der Ryzen-Serie (Summit Ridge, Raven Ridge und Pinnacle Ridge)Digi Power design7-LeistungsphasendesignUnterstützt CPU bis 105 W
Chipsatz	AMD Promontory X370
Speicher	Dualkanal-DDR4-Speichertechnologie2 x DDR4-DIMM-SteckplätzeProzessoren der AMD-Ryzen-Serie (Pinnacle Ridge) unterstützen DDR4 3200+(OC)/2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*Prozessoren der AMD-Ryzen-Serie (Summit Ridge) unterstützen DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*Prozessoren der AMD-Ryzen-Serie (Raven Ridge) unterstützen DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 non-ECC, ungepufferter Speicher*APUs von AMDs A-Serie der 7. Generation unterstützen DDR4 2400/2133 ECC und non-ECC, ungepufferter Speicher** Für Prozessoren der Ryzen-Serie (Raven Ridge), ECC wird nur mit PRO-Prozessoren unterstützt.* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)* Bitte beachten Sie Seite 11 für die maximal unterstützte Frequenz von DDR4-UDIMM.Systemspeicher, max. Kapazität: 32 GB15-μ-Goldkontakt in DIMM-Steckplätze
Erweiterungssteckplatz	CPUs der AMD-Ryzen-Serie (Summit Ridge und Pinnacle Ridge)1 x PCI-Express 3.0-x16-Steckplatz (PCIE2:x16-Modus)*APUs von AMDs A-Serie der 7. Generation1 x PCI-Express 3.0-x16-Steckplatz (PCIE2:x8-Modus)*CPUs der AMD-Ryzen-Serie (Raven Ridge)1 x PCI-Express 3.0-x16-Steckplatz (PCIE2:x8-Modus)*Unterstützt NVMe-SSD als Bootplatte

• 1 x PCI-Express 2.0-x1-Steckplatz

Grafikkarte

- Integrierte Grafikkarte der AMD-Radeon™-Vega-Serie in APU der Ryzen-Serie*

- Integrierte Grafikkarte der AMD-Radeon™-R-Serie in APU der A-Serie*

* Tatsächliche Unterstützung kann je nach Prozessor variieren

- DirectX 12, Pixel Shader 5.0

• Max. geteilter Speicher 2GB

- Drei Grafikkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI

- Unterstützt drei Monitore

- Unterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz

- Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

- Unterstützt D-Sub mit maximaler Auflösung von 2048 × 1536 bei 60 Hz

- Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)

- Unterstützt HDCP mit DVI-D- und HDMI-Ports

- Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports

Audio

• 7.1-Kanal-HD-Audio (Realtek ALC887-Audiocodec)

* Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

- Unterstützt Überspannungsschutz

• ELNA-Audiokondensatoren

LAN

• PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s

• Realtek RTL8111H

• Unterstützt Wake-On-LAN

- Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

- Unterstützt energieeffizientes Ethernet 802.3az

- Unterstützt PXE

Rückblende, E/A	1 x PS/2-Maus-/Tastaturanschluss1 x D-Sub-Port1 x DVI-D-Port1 x HDMI-Port2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)4 x USB-3.1-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon
Speicher	4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging1 x Ultra-M.2-Sockel, unterstützt M-Key-Typ-2242/2260/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s) (mit Summit Ridge, Raven Ridge und Pinnacle Ridge) oder Gen3 x 2 (16 Gb/s) (mit APU der A-Serie)*Unterstützt NVMe-SSD als Bootplatte*Unterstützt ASRock U.2-Kit
Anschluss	1 x Druckerport-Anschlussleiste1 x COM-Anschluss-Stiftleiste1 x TPM-Stiftleiste1 x Gehäuseeingriff- und Lautsprecher-Stiftleiste1 x CPU-Lüfteranschluss (4-polig)*Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).2 x Gehäuselüfteranschlüsse (1 x 3-polig, 1 x 4-polig)*Der Gehäuselüfteranschluss unterstützt einen Gehäuselüfter mit einer maximalen Lüfterleistung von 1 A (12 W).1 x 24-poliger ATX-Netzanschluss1 x 4-poliger 12-V-Netzanschluss1 x Audioanschluss an Frontblende2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)1 x USB 3.1 Gen1-Stiftleiste (unterstützt zwei USB 3.1 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
Betriebssystem	Microsoft® Windows® 10, 64 Bit
