Tipo di prodotto	Scheda madre
Marca	ASRock
Modello	X370M-HDV
Formato	Micro ATX
Socket	AMD AM4
Chipset	AMD X370
Processori supportati	AMD Ryzen serie 1000 (Summit Ridge), serie 2000 (Pinnacle Ridge), APU Raven Ridge e APU Bristol Ridge
Memoria supportata	DDR4, fino a 3200 MHz (OC), 2 slot
Capacità massima di memoria	32 GB
Numero di slot di memoria	2 x DIMM DDR4
Slot di espansione	1 x PCIe 3.0 x16 (a seconda della CPU), 1 x PCIe 2.0 x1
Grafica integrata	Sì (a seconda del processore APU)
Uscite video	1 x D-Sub, 1 x DVI-D, 1 x HDMI (4K a 30 Hz)
Audio	Realtek ALC887, 7.1 canali HD
Rete	Realtek RTL8111H, Gigabit Ethernet
Storage SATA	4 x SATA3 (6 Gbit/s), supporto RAID 0/1/10
Storage M.2	1 x Ultra M.2 (SATA3 o PCIe Gen3 x4, tipo 2242/2260/2280)
Porte USB (totale)	6 x USB 3.1 Gen1 (di cui 4 posteriori + 2 tramite connettore), 6 x USB 2.0 (di cui 2 posteriori + 4 tramite connettori)
Connettori interni	2 x USB 2.0, 1 x USB 3.1 Gen1, 1 x COM, 1 x LPT, 1 x TPM
Alimentazione	ATX 24 pin + 1 x 4 pin CPU
Dimensioni	244 mm x 244 mm (Micro ATX)
Peso	~0,5 kg
Sistema operativo	Windows 10 64-bit
Protezione	Condensatori solidi, protezione contro sovratensioni e scariche elettrostatiche
Manutenzione	Pulizia a secco con un panno morbido e antistatico

Domande frequenti - X370M-HDV ASROCK

Qual è la compatibilità della memoria della ASRock X370M-HDV?

La scheda madre supporta la memoria DDR4 in configurazione dual channel. Con un processore Ryzen serie 2000 (Pinnacle Ridge), le frequenze possono raggiungere 3200 MHz in overclocking. Per le APU Raven Ridge, il limite è di 3200 MHz (OC). La capacità massima è di 32 GB ripartiti su 2 slot. Consulta la lista di compatibilità sul sito di ASRock per i moduli certificati.

Posso utilizzare un processore Ryzen 5000 su questa scheda?

No, questa scheda madre è progettata per i processori AMD Ryzen serie 1000 e 2000 e per le APU serie A. I Ryzen 5000 richiedono un chipset più recente come B550 o X570. Verifica la lista dei processori supportati sul sito di ASRock.

Come aggiornare il BIOS?

Scarica l'ultima versione del BIOS dal sito di ASRock. Metti il file su una chiavetta USB formattata in FAT32. Riavvia ed entra nell'UEFI (tasto F2 o Canc). Usa lo strumento 'Instant Flash' per selezionare il file e avviare l'aggiornamento. Non interrompere mai l'alimentazione durante il processo.

La scheda supporta l'overclocking?

Sì, l'UEFI permette l'overclocking del processore (tramite moltiplicatore e tensione) e della memoria (tramite profili XMP o manuale). Gli alimentatori a 7 fasi Digi Power garantiscono una maggiore stabilità. Monitora le temperature con una buona ventola.

Quale tipo di connettore M.2 è supportato?

Il socket Ultra M.2 accetta moduli M.2 di tipo 2242, 2260 e 2280. Supporta interfacce SATA3 (6 Gbit/s) e PCIe Gen3 x4 (fino a 32 Gbit/s) con i processori Ryzen. È ideale per SSD NVMe veloci.

Posso utilizzare una ventola della CPU con un connettore a 4 pin?

Sì, il connettore per la ventola della CPU (CPU_FAN1) è un connettore a 4 pin compatibile PWM. Può erogare fino a 1 A (12 W). Usa una ventola PWM per beneficiare del controllo automatico della velocità nell'UEFI.

Quante porte USB 3.0 ci sono?

La scheda offre 4 porte USB 3.1 Gen1 (USB 3.0) sul retro e 2 porte aggiuntive tramite un connettore interno (per il pannello frontale). Ci sono anche 2 porte USB 2.0 sul retro e 4 porte tramite due connettori interni.

Quali sono le uscite video disponibili?

Le uscite video sono: una porta D-Sub (VGA), una DVI-D e una HDMI. La HDMI supporta una risoluzione 4K a 30 Hz. Puoi utilizzare fino a tre schermi contemporaneamente se il processore integra una GPU.

Questa scheda madre supporta il RAID?

Sì, le 4 porte SATA3 supportano le modalità RAID 0, RAID 1 e RAID 10. Puoi configurare il RAID tramite l'UEFI o il gestore dischi di Windows. Nota che il RAID non è supportato sulla porta M.2.

Cosa fare se la scheda non si avvia?

Controlla prima che tutti i cavi di alimentazione siano ben collegati (ATX 24 pin e CPU 4 pin). Reinserisci la RAM e la scheda grafica se presente. Resetta il CMOS rimuovendo la batteria a bottone per 30 secondi. Consulta il manuale per i LED di diagnostica.

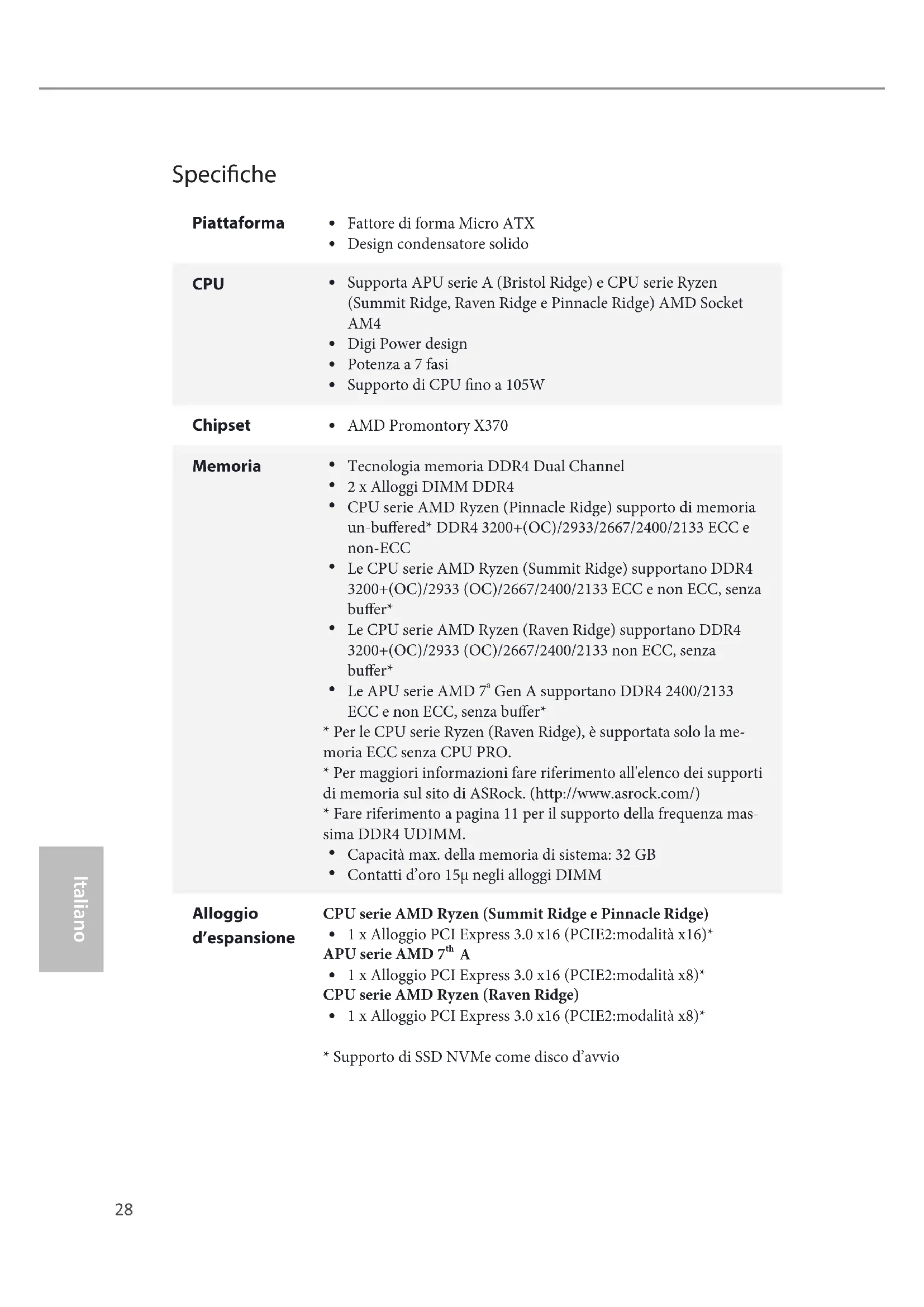

MANUALE UTENTE X370M-HDV ASROCK

Piattaforma	Fattore di forma Micro ATXDesign condensatore solido
CPU	Supporta APU serie A (Bristol Ridge) e CPU serie Ryzen(Summit Ridge, Raven Ridge e Pinnacle Ridge) AMD Socket AM4Digi Power designPotenza a 7 fasiSupporto di CPU fino a 105W
Chipset	AMD Promontory X370
Memoria	Tecnologia memoria DDR4 Dual Channel2 x Alloggi DIMM DDR4CPU serie AMD Ryzen (Pinnacle Ridge) supporto di memoria un-buffered* DDR4 3200+(OC)/2933/2667/2400/2133 ECC e non-ECCLe CPU serie AMD Ryzen (Summit Ridge) supportano DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC e non ECC, senza buffer*Le CPU serie AMD Ryzen (Raven Ridge) supportano DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 non ECC, senza buffer*Le APU serie AMD 7a Gen A supportano DDR4 2400/2133 ECC e non ECC, senza buffer** Per le CPU serie Ryzen (Raven Ridge), è supportata solo la memoria ECC senza CPU PRO.* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)* Fare riferimento a pagina 11 per il supporto della frequenza massima DDR4 UDIMM.Capacità max. della memoria di sistema: 32 GBContatti d'oro 15μ negli alloggi DIMM
Alloggio d'espansione	CPU serie AMD Ryzen (Summit Ridge e Pinnacle Ridge)1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x16)*APU serie AMD 7th A1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x8)*CPU serie AMD Ryzen (Raven Ridge)1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x8)*

* Supporto di SSD NVMe come disco d'avvio

• 1 x alloggio PCI Express 2.0 x1

Grafica

- Grafica AMD Radeon™ serie Vega integrata nelle APU serie Ryzen*

• Grafica AMD Radeon ^TM serie R in APU serie A*

* Il supporto effettivo può variare in base alla CPU

- DirectX 12, Pixel Shader 5.0

• Memoria condivisa max. 2GB

- Tre opzioni di output grafico: D-Sub, DVI-D e HDMI

• Supporto di tre monitor

- Supporta HDMI con risoluzione massima fino a 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

- Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz

- Supporta D-Sub con una risoluzione max. fino a 2048x1536 a 60 Hz

- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

• Supporto di HDCP con le porte DVI-D e HDMI

- Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI

Audio

• Audio HD 7.1 CH (codec audio Realtek ALC887)

* Per configurare l'audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

• Supporta protezione da sovratensione

• Cappucci audio ELNA

LAN

• 1 x PCIE LAN Gigabit 10/100/1000 Mb/s

• Realtek RTL8111H

• Supporta protezione da fulmini/scariche elettrostatiche

• 1 x porta mouse/tastiera PS/2
- 1 x porta D-Sub
- 1 x porta DVI-D
- 1 x porta HDMI
- 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)
- 4 x porte USB 3.1 Gen1 (supporto protezione da scariche eletrostatiche)
- 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
- Connettori audio HD: Ingresso linea / altoparlante frontale / microfono

Archiviazi- one

• 4 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1, e RAID 10), NCQ, AHCI e Hot Plug
• 1 x socket Ultra M.2, supporta il modulo M.2 SATA3 6,0 Gb/s di tipo M Key 2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s) (con Summit Ridge, Raven Ridge e Pinnacle Ridge) o Gen3 x2 (16 Gb/s) (con APU serie A)*

* Supporto di SSD NVMe come disco d'avvio

• 1 x connettore porta stampa
• 1 x connettore porta COM
• 1 x connettore TPM
• 1 x collegamento altoparlante e intrusione telaio
• 1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

• 2 x connettori ventola telaio (1 x 3 pin, 1 x 4 pin)

* Il connettore ventola telaio supporta ventole telaio con potenza massima di 1 A (12 W).

• 1 x connettore alimentazione ATX 24 pin
• 1 x connettore alimentazione 12 V 4-pin
• 1 x connettore audio pannello frontale
- 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)
- 1 x connettore USB 3.1 Gen1 (supporto di 2 porte USB 3.1 Gen1) (supporto protezione da scariche elettrostatiche)

so

- Microsoft® Windows® 10 64 bit
