MANUALE UTENTE Fatal1ty 990FX Killer/3.1 ASROCK

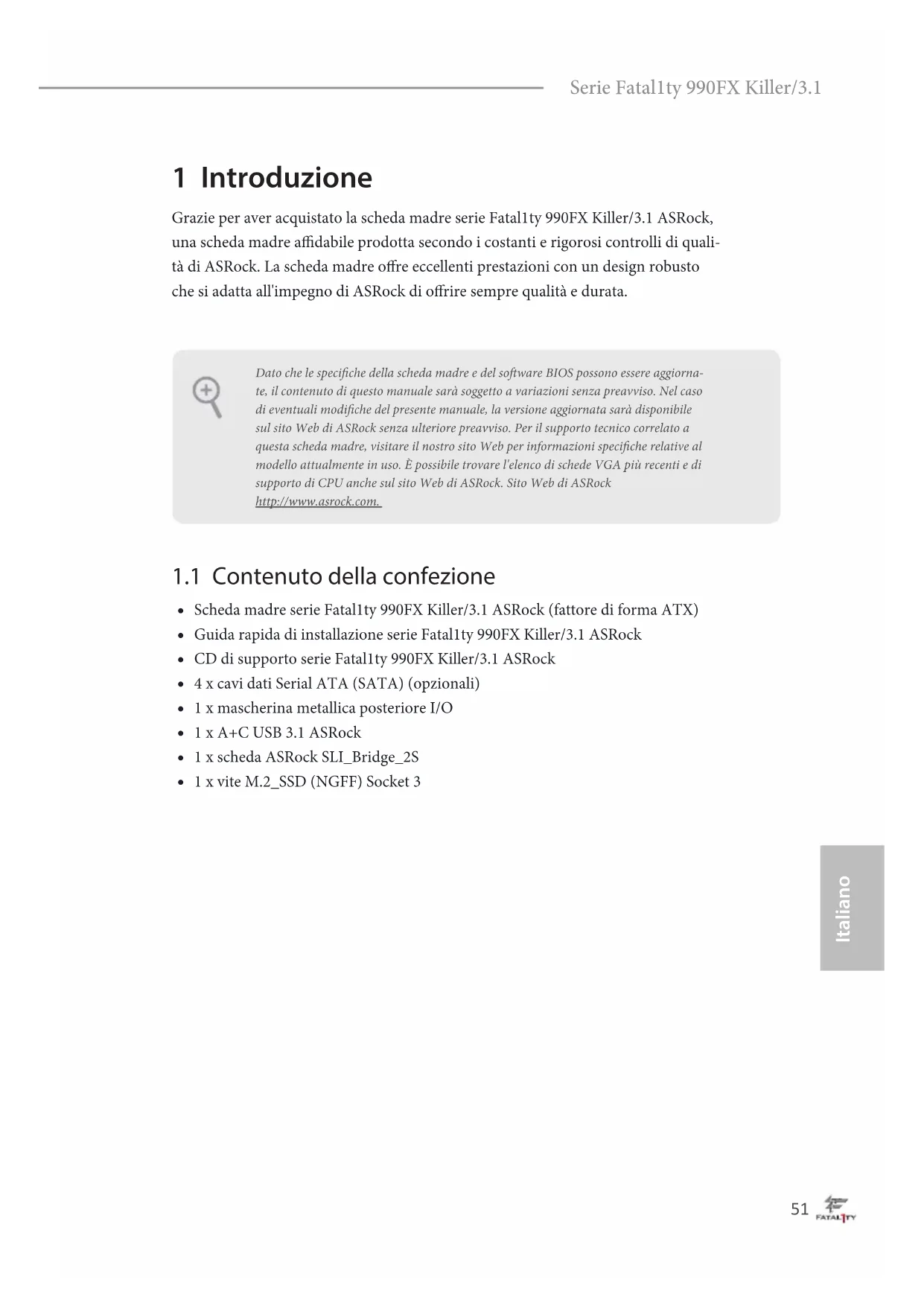

Grazie per aver acquistato la scheda madre serie Fatal1ty 990FX Killer/3.1 ASRock, una scheda madre affidabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questo manuale sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre serie Fatal1ty 990FX Killer/3.1 ASRock (fattore di forma ATX)
• Guida rapida di installazione serie Fatal1ty 990FX Killer/3.1 ASRock
• CD di supporto serie Fatal1ty 990FX Killer/3.1 ASRock
  • 4 x cavi dati Serial ATA (SATA) (opzionali)
  • 1 x mascherina metallica posteriore I/O
  • 1 x A+C USB 3.1 ASRock
  • 1 x scheda ASRock SLI_Bridge_2S
  • 1 x vite M.2_SSD (NGFF) Socket 3

1.2 Specifiche

Piattaforma

• Fattore di forma ATX
- Design condensatore Premium Gold (condensatori a conduttore in polimero di alta qualità realizzati al 100% in Giappone)
• PCB di fibra di vetro ad alta densità

CPU

• Supporto di processori Socket AM3+
- Supporto di processori Socket AM3: AMD Phenom ^TM II X6 / X4 / X3 / X2 (fatta eccezione per 920 / 940) / Athlon II X4 / X3 / X2 / Sempron
• CPU Otto-Core Ready
• Supporto UCC (Unlock CPU Core)
- Design Digi Power
- Struttura di fase con alimentazione 8 + 2 avanzata
• Supporta CPU fino a 140 W
• Supporto tecnologia AMD Cool 'n' Quiet ^TM
• FSB 2600 MHz (5.2 GT/s)
• Supporta la tecnologia overclocking “slegata”
• Supporta la tecnologia Hyper-Transport 3.0 (HT 3.0)

Chipset

• Northbridge: AMD 990FX
- Southbridge: AMD SB950

Memoria

• Tecnologia con memoria DDR3 a doppio canale
• 4 x slot DIMM DDR3
• Supporta la memoria DDR3 2450(OC)/2100 (OC)/1600/1333/1066 non ECC, senza buffer (si veda la sezione ATTENZIONE1)
• Capacità max. della memoria di sistema: 64 GB (si veda la sezione ATTENZIONE2)
  • Supporta Intel® Extreme Memory Profile (XMP)1.3/1.2
  • Supporta tecnologia AMD Memory Profile (AMP)

Slot di espansione

PCIE5: modalità x4)

^TM , 3-Way CrossFireX ^TM

and CrossFireX ^TM

^TM e SLI ^TM

Audio

• Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1150)
  • Supporto audio Blu-ray Premium
  • Supporto di Purity Sound ^TM 2
• Cappucci audio Nichicon serie Fine Gold
• 115dB SNR DAC con amplificatore differenziale
• TI® NE5532 Premium Headset Amplifier (supporta cuffie
  fino a 600 Ohm)
• Tecnologia Direct Drive
• Copertura schermata EMI
• Schermatura isolata PCB
  • Supporta DTS Connect

LAN

• PCIE x1 LAN Gigabit 10/100/1000 Mb/s
• Qualcomm® Atheros® Killer™ E2200 Serie
• Supporta Wake-On-LAN
- Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)
• Supporta Energy Efficient Ethernet 802.3az
- Supporta PXE

I/O pannello posteriore

• 1 x porta mouse PS/2
  • 1 x porta tastiera PS/2
  • 1 x porta uscita SPDIF ottico
• 5 x porte USB 2.0 (supporto protezione da scariche eletrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
• 1 x porta mouse Fatality (USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
• 4 x porte USB 3.0 (ASMedia Hub) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
  • 1 x connettore eSATA3
• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
• Jack audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono

A+C USB 3.1 ASRock

• 1 x porta USB 3.1 tipo A (10 Gb/s) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
• 1 x porta USB 3.1 tipo C (10 Gb/s) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

Archiviazione

• 5 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1, RAID 0+1, JBOD e RAID 5), NCQ, AHCI e “Hot Plug”
• 1 x vite M.2_SSD (NGFF) Socket 3, supporta moduli M.2 SATA3 6,0 Gb/s e M.2 PCI Express fino a Gen2 x2 (10 Gb/s) (M.2_SSD (NGFF) Socket 3 condiviso con il connettore eSATA3)

Connettore

• 1 x header IR
• 1 x header porta COM
• 1 x header TPM
  • 1 x header LED di alimentazione
• 2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)
• 3 x connettori ventola chassis (1 x 4 pin, 2 x 3 pin)
  • 1 x connettore ventola alimentazione (3 pin)
  • 1 x connettore alimentazione ATX a 24 pin
• 1 x connettore alimentazione da 12 V a 8 pin (connettore alimentazione ad alta densità)
  • 1 x connettore del connettore di alimentazione PCIe
  • 1 x connettore audio pannello anteriore
  • 1 x connettore uscita SPDIF
• 2 x header USB 2.0 (supporto 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
• 1 x USB 3.0 verticale tipo A (supporto protezione da scariche elettrostatiche (ESD) (protezione completa AS-Rock dai picchi di corrente))
• 1 x header Etron EJ188 USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

Caratteristi- che del BIOS

• BIOS legale 32Mb AMI UEFI con supporto GUI
• Supporta "Plug and Play"
• Eventi di wake up conformi ad ACPI 1.1
• Supporta jumperfree
• Supporto SMBIOS 2.3.1

- Multiregolazione tensione CPU, DRAM, NB, HT, CPU VDDA, PCIE VDDA, CPU NB

Hardware Monitor

• Sensore temperatura CPU/chassis
  • Tachimetro CPU/chassis/ventola alimentazione
• Ventola silenziosa CPU/chassis (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperatura della CPU)
• Controllo multivelocità della ventola di CPU/chassis
  • Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

so

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1. Il fatto che la velocità della memoria da 2450/2100MHz sia supportata o meno, dipende dagli AM3/AM3+ CPU utilizzati. Se si desidera adottare il modulo di memoria DDR3 2450/2100 su questa scheda madre, fare riferimento all'elenco delle memorie supportate nel nostro sito web per scoprire quali sono i moduli compatibili. Sito web ASRock http://www.asrock.com

2. A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per l'accantonamento riservato all'uso del sistema sotto Windows* 8.1 / 8 / 7. Per Windows* OS con CPU 64-bit, non c'è tale limitazione. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows* non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short Open 1 2 3

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 21)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 20)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin.

Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Header LED di alimentazione

(PLED1 a 3 pin)

(vedere pag. 1, n. 18)

Connettori Serial ATA3

(SATA3_1:

vedere pag. 1, n. 17)

(SATA3_2:

vedere pag. 1, n. 16)

(SATA3_3:

vedere pag.1, n. 14)

(SATA3_4:

vedere pag.1, n. 15)

(SATA3_5:

vedere pag.1, n. 12)

SATA3_5SATA3_1 SATA3 PLCD PLED+ PLED+

Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema.

SATA3_2 SATA3_4

Questi cinque connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0

(USB6_7 a 9 pin)

(vedere pag. 1, n. 9)

(USB8_9 a 9 pin)

(vedere pag. 1, n. 8)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Oltre alle sei porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.0

(USB3_5_6 a 19 pin)

(vedere pag. 1, n. 10)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Oltre alle quattro porte

USB 3.0 sul pannello I/O, vi sono un connettore e una porta su questa scheda madre. Ciascun header USB 3.0 può supportare due porte.

(USB3_7)

(vedere pag. 1, n. 11)

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 27)

GND PRESENCE # MIC_RET OUT_RE1 OUT2_L J_SFNSF OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 19)

Collegare l'altoparlante del- lo chassis a questo header.

Connettori ventola dello chassis e di alimentazione

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 29)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

(CHA_FAN2 a 3 pin)

(vedere pag. 1, n. 1)

(CHA_FAN3 a 3 pin)

(vedere pag. 1, n. 22)

(PWR_FAN1 a 3 pin)

(vedere pag. 1, n. 28)

Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 3)

(CPU_FAN2 a 3 pin) (vedere pag. 1, n. 4)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 2)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.

Connettore alimentazione PCIe (SLI/XFIRE_PWR1 4 pin) (vedere pag. 1, n. 23)

Collegare questo connettore al connettore di alimentazione di un disco rigido quando le quattro schede grafiche sono installate su questa scheda madre.

Header modulo infrarossi (IR1 a 5 pin) (vedere pag. 1, n. 24)

Questo header supporta un modulo infrarossi di trasmissione e ricezione wireless opzionale.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 25)

Questo header COM1 supporta un modulo di porta seriale.

Connettore uscita SPDIF (SPDIF_OUT1 a 2 pin) (vedere pag. 1, n. 26)

Collegare il connettore SPDIF_OUT di una scheda VGA HDMI a questo header con un cavo.

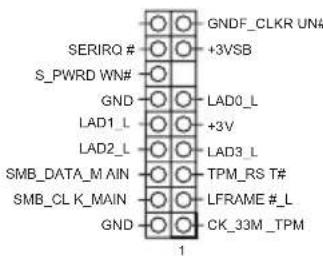

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 13)

GNDF_CLKR UN# SERIRQ # +3VSB S_PWRD WN# GND LAD0_L LAD1_L +3V LAD2_L LAD3_L SMB_DATA_MAIN TPM_RS_T# SMB_CL_K_MAIN LFRAME #_L GND CK_33M_TPM 1

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
