Fatal1ty 990FX Killer/3.1 - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chipset : AMD 990FX, Format : ATX, Socket : AM3+, Supporte les processeurs AMD FX, Phenom II, Athlon II
Connectivité	4 x ports USB 3.0, 6 x ports USB 2.0, 1 x port Ethernet, 1 x port HDMI, 1 x port DVI
Slots d'extension	4 x PCIe 2.0 x16, 2 x PCIe 2.0 x1, 1 x PCI
RAM	4 x slots DDR3, jusqu'à 32 Go, supporte les vitesses jusqu'à 2400 MHz (OC)
Stockage	6 x SATA III 6 Gb/s, RAID 0/1/10
Utilisation	Idéale pour les gamers et les utilisateurs de PC hautes performances, compatible avec les systèmes d'exploitation Windows et Linux
Maintenance et réparation	Vérifier régulièrement les mises à jour du BIOS, nettoyer les composants pour éviter la surchauffe
Sécurité	Protection contre les surtensions, supporte les technologies de sécurité UEFI
Informations générales	Garantie constructeur de 2 ans, documentation complète fournie dans l'emballage

FOIRE AUX QUESTIONS - Fatal1ty 990FX Killer/3.1 ASROCK

Comment installer la carte mère ASROCK Fatal1ty 990FX Killer ?

Pour installer la carte mère, commencez par éteindre votre PC et débrancher tous les câbles. Retirez le panneau latéral du boîtier, placez la carte mère sur les entretoises, puis vissez-la en place. Connectez ensuite l'alimentation, les câbles SATA, et les composants comme le processeur et la RAM.

Quels types de RAM sont compatibles avec la carte mère ASROCK Fatal1ty 990FX Killer ?

La carte mère ASROCK Fatal1ty 990FX Killer supporte la mémoire DDR3 avec des vitesses allant jusqu'à 2133 MHz (OC) et jusqu'à 32 Go de RAM.

Comment mettre à jour le BIOS de la carte mère ASROCK Fatal1ty 990FX Killer ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez votre PC et accédez au BIOS en appuyant sur 'F2' ou 'DEL'. Utilisez l'outil 'Instant Flash' pour sélectionner le fichier et procéder à la mise à jour.

Que faire si la carte mère ne reconnaît pas mon processeur ?

Assurez-vous que le processeur est correctement installé dans le socket. Vérifiez également que la version du BIOS prend en charge votre processeur. Si nécessaire, mettez à jour le BIOS.

Comment résoudre les problèmes de surchauffe sur la carte mère ASROCK Fatal1ty 990FX Killer ?

Vérifiez que le ventilateur du CPU fonctionne correctement et que le dissipateur thermique est correctement installé. Assurez-vous également que l'intérieur de votre boîtier est propre et bien ventilé. Si nécessaire, ajustez la vitesse des ventilateurs dans le BIOS.

Pourquoi mon PC ne démarre-t-il pas après l'installation de la carte mère ?

Vérifiez toutes les connexions, y compris l'alimentation, la RAM et les câbles du boîtier. Assurez-vous également que la carte mère est correctement installée sur les entretoises et qu'il n'y a pas de court-circuits.

Comment configurer le RAID sur la carte mère ASROCK Fatal1ty 990FX Killer ?

Pour configurer le RAID, accédez au BIOS et activez l'option RAID pour les ports SATA. Ensuite, lors du démarrage, utilisez la combinaison de touches indiquée pour accéder à l'utilitaire RAID et suivez les instructions pour créer votre volume RAID.

Quels ports USB sont disponibles sur la carte mère ASROCK Fatal1ty 990FX Killer ?

La carte mère ASROCK Fatal1ty 990FX Killer dispose de plusieurs ports USB 3.0 et USB 2.0, y compris des ports à l'arrière et des en-têtes pour des ports supplémentaires sur le boîtier.

Comment vérifier la température de la carte mère ASROCK Fatal1ty 990FX Killer ?

Vous pouvez vérifier les températures dans le BIOS en accédant à la section 'Hardware Monitor'. Vous pouvez également utiliser des logiciels de surveillance tels que HWMonitor ou SpeedFan sous Windows.

Comment résoudre un problème de son sur la carte mère ASROCK Fatal1ty 990FX Killer ?

Assurez-vous que les pilotes audio sont installés et à jour. Vérifiez également les paramètres de son dans Windows et assurez-vous que les connexions des câbles audio sont correctes.

MODE D'EMPLOI Fatal1ty 990FX Killer/3.1 ASROCK

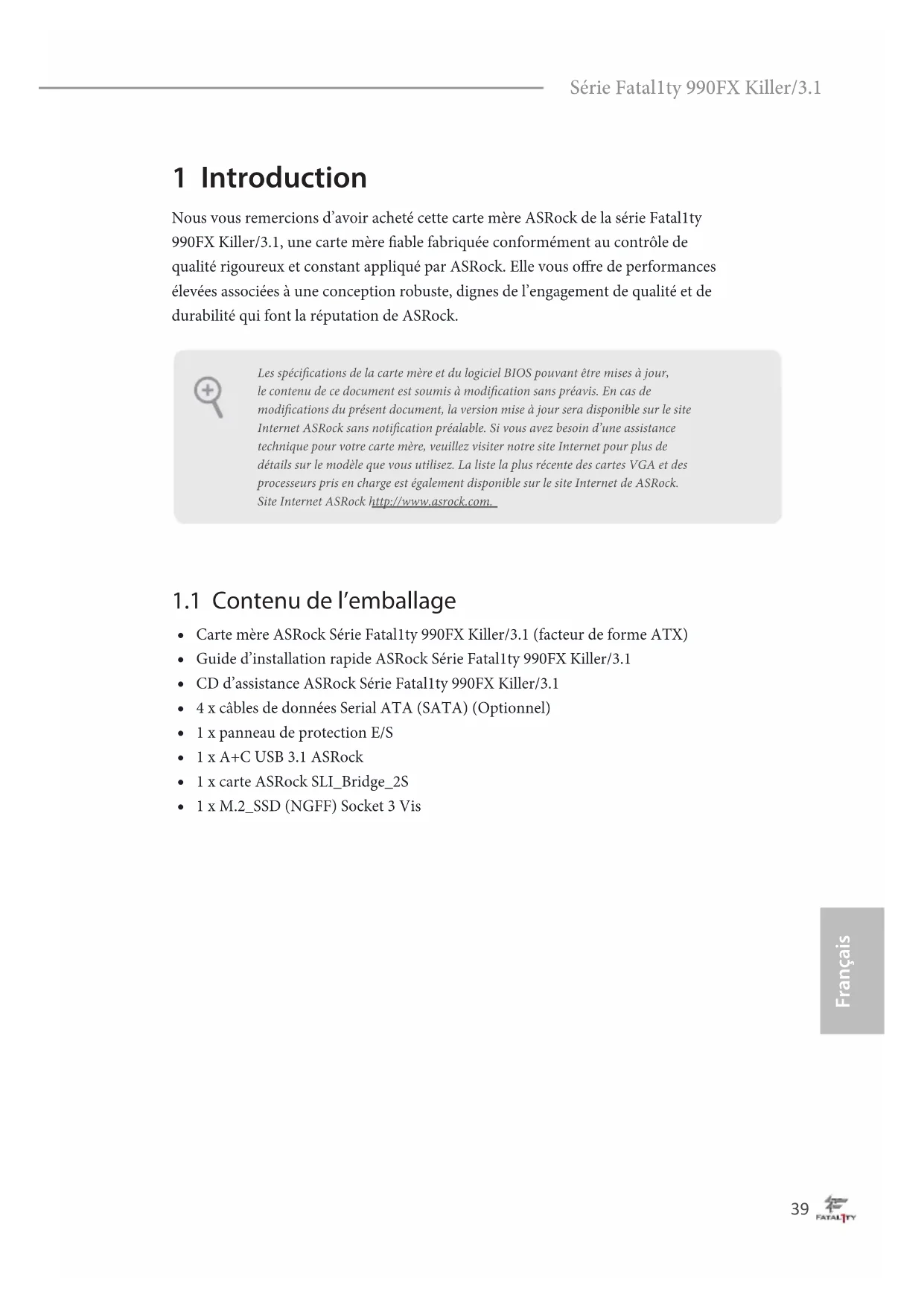

Nous vous remercions d'avoir acheté cette carte mère ASRock de la série Fatal1ty 990FX Killer/3.1, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Elle vous offre de performances élevées associées à une conception robuste, dignes de l'engagement de qualité et de durabilité qui font la réputation de ASRock.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock Série Fatal1ty 990FX Killer/3.1 (facteur de forme ATX)
• Guide d'installation rapide ASRock Série Fatal1ty 990FX Killer/3.1
• CD d'assistance ASRock Série Fatal1ty 990FX Killer/3.1
• 4 x câbles de données Serial ATA (SATA) (Optionnel)
  • 1 x panneau de protection E/S
  • 1 x A+C USB 3.1 ASRock
  • 1 x carte ASRock SLI_Bridge_2S
  • 1 x M.2_SSD (NGFF) Socket 3 Vis

1.2 Spécifications

Plateforme

• Facteur de forme ATX
- Condensateur de conception premium or (condensateurs haute qualité en polymère conducteur 100% fabriqués au Japon)
• PCB en tissu de verre haute densité

Processeur

• Prise en charge des processeurs sur socket AM3+
• Prise en charge des processeurs sur socket AM3: Processeur Phenom™ II X6 / X4 / X3 / X2 (sauf 920 / 940) / Athlon II X4 / X3 / X2 / Sempron d'AMD
• Prêt pour processeurs Huit-Core
  • Supporte UCC (Unlock CPU Core)
• Conception Digi Power
• Conception 8 + 2 Power Phase
  • Supporte les processeurs jusqu'à 140W
  • Supporte la technologie Cool 'n' Quiet ™ d'AMD
  • FSB 2600 MHz (5.2 GT/s)
• Prend en charge la technologie Untied Overclocking
• Prise en charge de la technologie Hyper Transport 3.0 (HT 3.0)

Chipset

• Northbridge: AMD 990FX
- Southbridge: AMD SB950

Mémoire

• Technologie mémoire double canal DDR3
• 4 x fentes DIMM DDR3
- Prend en charge les mémoires sans tampon non ECC DDR3 2450(OC)/2100(OC)/1600/1333/1066 (voir AVERTISSEMENT1)
- Capacité max. de la mémoire système : 64Go (voir AVERTISSEMENT2)
- Prend en charge Intel® Extreme Memory Profile (XMP)1.3/1.2
- Prend en charge la technologie AMD Memory Profile (Profil de mémoire AMD - AMP)

Fente

d'expansion

PCIE5: mode x4)

et CrossFireX ^TM

^TM , 3-Way CrossFireX ^TM

^TM et SLI ^TM

Audio	Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1150)Compatible audio Blu-ray PremiumPrend en charge Purity SoundTM2- Couvercles audio série en or fin Nichicon- 115dB SNR DAC avec amplificateur différentiel- Amplificateur de casque TI® NE5532 Premium (prend en charge les casques jusqu'à 600 Ohms)- Technologie Direct Drive- Capot à blindage EMI- Blindage isolant PCBPrend en charge DTS Connect
Réseau	PCIE x1 Gigabit LAN 10/100/1000 Mb/sQualcomm® Atheros® KillerTM E2200 SériePrend en charge la fonction Wake-On-LANProtection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock)Prend en charge la fonction d’économie d’énergie Ethernet 802,3azPrend en charge PXE
Connectique du panneau arrière	1 x port souris PS/21 x port clavier PS/21 x port sortie optique SPDIF5 x ports USB 2.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))1 x port souris Fatal1ty (USB 2.0) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))4 x ports USB 3.0 (concentrateur ASMedia) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))1 x connecteur eSATA31 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone
A+C USB 3.1 ASRock	1 x port USB 3.1 Type A (10 Gb/s) (Prend en charge la protection DES (ASRock Full Spike Protection))1 x port USB 3.1 Type C (10 Gb/s) (Prend en charge la protection DES (ASRock Full Spike Protection))
Stockage	5 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 0+1, JBOD et RAID 5), NCQ, AHCI et « Hot Plug »1 x M.2_SSD (NGFF) Socket 3, prend en charge le module M.2 SATA3 6,0 Go/s et le module M.2 PCI Express jusqu'à Gen2 x2 (10 Go/s) (M.2_SSD (NGFF) Socket 3 est partagé avec le connecteur eSATA3)
Connec-tique	1 x embase IR1 x embase pour port COM1 x embase TPM1 x embase LED d'alimentation2 x connecteurs pour ventilateur de processeur (1 x 4 broches, 1 x 3 broches)3 x connecteurs pour ventilateur de châssis (1 x 4 broches, 2 x 3 broches)1 x connecteur pour ventilateur d'alimentation (3 broches)1 x connecteur d'alimentation ATX 24 broches1 x connecteur d'alimentation 12V 8 broches (connecteur d'alimentation haute densité)1 x connecteur d'alimentation PCIe1 x connecteur audio panneau frontal1 x port sortie SPDIF2 x embases USB 2.0 (pour 4 ports USB 2.0) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))1 x port USB 3.0 type A vertical (Protection contre les dé-charges électrostatiques (Protection complète contre les pics ASRock))1 x embase Etron EJ188 USB 3.0 (pour 2 ports USB 3.0) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))
Caractéris-tiques du BIOS	BIOS UEFI AMI 32Mo avec prise en charge interface graphiqueSupport du “Plug and Play”Compatible ACPI 1.1 Wake Up EventsGestion jumperlessPrend en charge SMBIOS 2.3.1Réglage de la tension CPU, DRAM, NB, HT, CPU VDDA, PCIE VDDA, CPU NB

Surveillance du matériel

• Détection de la température du processeur/châssis
  • Tachéomètre processeur/châssis/ventilateur d'alimentation
• Fonction ventilateur silencieux processeur/châssis Quiet Fan (permet au ventilateur du châssis d'adapter sa vitesse de rotation automatiquement en fonction de la température du processeur)
• Contrôle simultané des vitesse du ventilateur processeur/châssis
• Surveillance de la tension d'alimentation : +12V, +5V, +3,3V, CPU Vcore

Système d'exploitation

- Compatible Microsoft® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bits

Certifica- tions

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1. La prise en charge de fréquences de mémoire de 2450/2100MHz dépend du CPU AM3/AM3+ que vous choisissez. Si vous choisissez des barrettes de mémoire DDR3 2450/2100 sur cette carte mère, veuillez vous référer à la liste des mémoires prises en charge sur notre site Web pour connaître barrettes de mémoire compatibles. Site Web ASRock : http://www.asrock.com

2. Du fait des limites du système d'exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows® 8.1 / 8 / 7. Avec Windows® OS avec CPU 64 bits, il n'y a pas ce genre de limitation. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows® ne peut se servir.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuité'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est 'ouvert'. L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Fonction Clear CMOSPar défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil par défaut de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 20)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche/arrêt, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (Bouton de mise en marche) :

pour brancher le bouton de mise en marche au panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (Bouton de réinitialisation) :

pour brancher le bouton de réinitialisation au panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation au panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur au panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Embase LED d'alimentation (PLED1 à 3 broches) (voir p.1, No. 18)

Connecteurs Serial ATA3 (SATA3_1: (voir p.1, No. 17) (SATA3_2: (voir p.1, No. 16) (SATA3_3: voir p.1, No. 14) (SATA3_4: voir p.1, No. 15) (SATA3_5: voir p.1, No. 12)

SATA3_5SATA3_1 SATA3_3 PLCD PLED+ PLED+

Veuillez brancher le LED d'alimentation du châssis sur cette embase pour indiquer l'état d'alimentation du système.

SATA3_2 SATA3_4

Ces cinq connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

Embases USB 2.0 (USB6_7 à 9 broches) (voir p.1, No. 9) (USB8_9 à 9 broches) (voir p.1, No. 8)

USB_PWR P- P+ GND DUMMY 1 GND P- P+ USB_PWR

En plus des six ports USB 2.0 sur le panneau E/S, cette carte mère est dotée de deux embases. Chaque embase USB 2.0 peut prendre en charge deux ports.

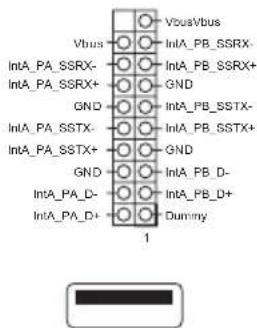

Embases USB 3.0 (USB3_5_6 à 19 broches) (voir p.1, No. 10)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D- IntA_PB_D+ Dummy 1

En plus des quatre ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase et d'un port. Chaque embase USB 3.0 peut prendre en charge deux ports.

(USB3_7) (voir p.1, No. 11)

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 27)

GND PRESENCE# MIC_RET OUT_RE1 OUT2_L J_SFNSF OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Embase du haut-parleur du châssis

(SPEAKER1 à 4 broches)

(voir p.1, No. 19)

Veuillez brancher le haut-parleur du châssis sur cette embase.

Connecteurs du châssis et de l'alimentation du ventilateur

(CHA_FAN1 à 4 broches) (voir p.1, No. 29)

(CHA_FAN2 à 3 broches) (voir p.1, No. 1)

(CHA_FAN3 à 3 broches) (voir p.1, No. 22)

(PWR_FAN1 à 3 broches) (voir p.1, No. 28)

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 3)

(CPU_FAN2 à 3 broches) (voir p.1, No. 4)

Cette carte mère est dotée d'un connecteur à 4 broches pour ventilateur de processeur (Quiet Fan). Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 7)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 2)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

Connecteur d'alimentation PCIe (SLI/XFIRE_PWR1 à 4 broches) (voir p.1, No. 23)

Veuillez brancher ce connecteur avec un connecteur d'alimentation de disque dur lorsque trois cartes graphiques sont installées sur la carte mère.

Embase pour module infrarouge (IR1 à 5 broches) (voir p.1, No. 24)

Cette embase prend en charge un module sans-fil d'émission et de réception infrarouge optionnel.

Embase pour port série (COM1 à 9 broches) (voir p.1, No. 25)

Cette embase COM1 prend en charge un module de port série.

Connecteur sortie SPDIF (SPDIF_OUT1 à 2 broches) (voir p.1, No. 26)

Veuillez brancher le connecteur SPDIF_OUT d'une carte VGA HDMI sur cette embase à l'aide d'un câble.

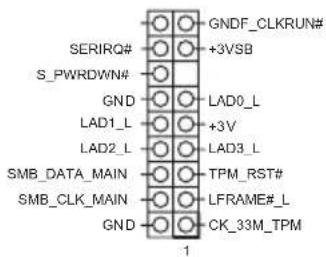

Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 13)

GNDF_CLKRUN# SERIRQ# +3VSB S_PWRDWN# GND LAD0_L LAD1_L +3V LAD2_L LAD3_L SMB_DATA_MAIN TPM_RST# SMB_CLK_MAIN LFRAME#_L GND CK_33M_TPM 1

Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
