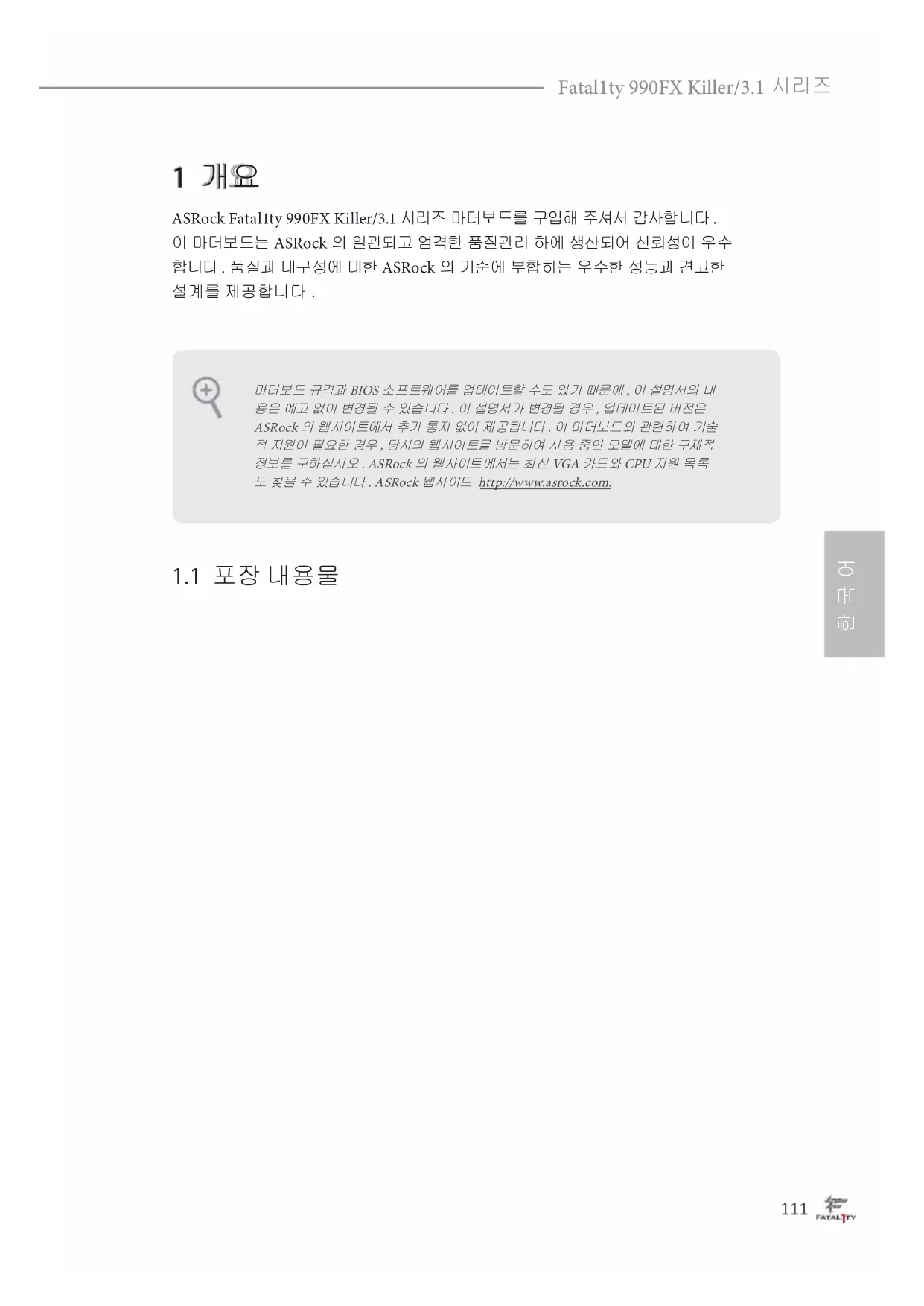

ASRock Fatality 990FX Killer/3.1 시리즈 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수 합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 설명서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

1.2 규격

플랫폼

폴리머 콘덴서)

CPU

^TM II X6 /

X4 / X3 / X2 (920/940 제외) / Athlon II X4 / X3 / X2 / Sempron 프로세서

^TM 기술 지원

침세트

메모리

메모리 지원(주의 1 참조)

확장 슬롯

x4 모드)

^TM , 3-Way CrossFireX ^TM 및 CrossFireX ^TM

지원

^TM 및 SLI ^TM 지원

오디오

ALC1150 오디오 코덱)

^TM 2 지원

• Nichicon Fine Gold 시리즈 오디오 캡
  -디퍼렌셜 증폭기 포함 115dB SNR DAC
• TI® NE5532 프리미엄 헤드셋 증폭기 ( 최대 600 옹 헤드셋 지원 )
  -다이렉트 드라이브 기술
• EMI 차폐 커버
  -PCB절연 차폐

LAN

^TM E2200 시리즈

후면 패널

I/O

풀스파이크 보호))

스파이크 보호))

LED)

스피커/마이크

ASRock

USB 3.1/ 풀 스파이크 보호 ))

A+C

풀스파이크 보호))

저장 장치

0+1.JBOD 및 RAID 5), NCQ, AHCI 및 "핫 플러그"를 지원

M.2 SATA3 6.0 Gb/s 모듈 및 M.2 PCI Express 모듈 지원 (M.2_

SSD (NGFF) 소켓 3 은 eSATA3 커넥터와 공유됨)

커넥터

(ASRock 풀 스파이크 보호))

크 보호 ))

보호 지원 (ASRock 풀 스파이크 보호))

BIOS

기능

전압 다중 조정

하드웨어

모니터

정)

OS

32 비트 / 8 64 비트 / 7 32 비트 / 7 64 비트

인증

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입할 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1. 2450/2100MHz 메모리 속도의 지원 여부는 채택된 AM3/AM3+ CPU 에 따라 결정됩니다. 이 마더보드에 DDR3 2450/2100 메모리 모듈을 채택하려는 경우 당사 웹사이트의 메모리 지원 목록에서 호환 가능한 메모리모듈을 검색하십시오. ASRock 웹사이트 : http://www.asrock.com
2. 운영 체제 한계 때문에 Windows* 8.1/8/7 에서 시스템 용도로 예약된 실제 메모리 크기는 4 GB 이하일 수 있습니다. 64 비트 CPU 와 Windows* OS 의 경우 그런 한계가 없습니다. ASRock XFast RAM 을 사용하여 Windows*가 사용할 수 없는 메모리를 이용할 수 있습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선”됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씩울 때 “단락”됩니다.

Short

Open

Clear CMOS 점퍼

(CLRCMOS1)

(1 페이지, 21 번 항목 참조)

Clear CMOS기본값

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원 공급장치에서 배십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 미십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 미더보드가 영구적으로 손상됩니다.

시스템 패널 헤더 (9 핀 PANEL1) (1 페이지, 20 번 항목 참조 )

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 스위치,리셋스위치,시스템 상태 표시 등을 아래의 핀 할당에 따라 이 헤더에 연결합니다. 케이블을 연결하기 전에 양극 핀과 음극 핀을 기록 합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 깨짐 (S5) 상태에 있을 때는 LED 가 끍져 있습니다.

HDLED(하드 드리이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

전원 LED 헤더

(3 핀 PLED1)

(1 페이지, 18 번 항목 참조)

시리얼 ATA3 커넥터

(SATA3_1:

1페이지,17번 항목 참조)

(SATA3_2:

1페이지,16번 항목 참조)

(SATA3_3:

1페이지,14번 항목 참조)

(SATA3_4:

1페이지,15번 항목 참조)

(SATA3_5:

1페이지,12번 항목 참조)

SATA3_5SATA3_1_SATA3 PLCD PLED+ PLED+

시스템 전원 상태를 나타

내려면 새시 전원 LED 를

이 헤더에 연결하십시오.

SATA3_2 SATA3_4

이들 5 개의 SATA3 커넥

터는 최대 6.0 Gb/s 데이터

전송 속도를 제공하는 내

부 저장 장치용 SATA 데

이터 케이블을 지원합니

다.

USB 2.0 헤더

(9 핀 USB6_7)

(1페이지,9번 항목 참조)

(9 핀 USB8_9)

(1페이지,8번 항목 참조)

USB_PWR P- P+ GND DUMMY 1 GND P- P+ USB_PWR

I/O 패널에 USB 2.0 포트

6개가 탑재되어 있을 뿐

아니라 마더보드에 헤더

두 개가 탑재되어 있습니다

다.각 USB 2.0 헤더는 포

트 두 개를 지원할 수 있습

니다

USB 3.0 헤더

(19 핀 USB3_5_6)

(1 페이지, 10 번 항목 참조)

(USB3_7)

(1 페이지, 11 번 항목 참조)

VbusVbus Vbus IntA_PB_SSR X- IntA_PB_SSR X+ GND GND IntA_PB_SST X- IntA_PB_SST X+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

I/O 패널에 탑재된 네 개

의 USB 3.0 포트 이외에도

이 마더보드에는 헤더 한

개와 포트 한 개가 탑재되

어 있습니다.

각 USB 3.0 헤더는 포트

두 개를 지원할 수 있습니다

다.

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1)

(1 페이지, 27 번 항목 참조)

GND PRESENCE# MIC_RET OUT_RE1 OUT2_L I_SFNSF OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오 패널에 연결하는 데 사용됩니다.

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오:

A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다. AC'97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 "FrontMic" 탑으로 가서 "Recording Volume(녹음 볼륨)"을 조정합니다.

새시 스피커 헤더

(4 핀 SPEAKER1)

(1 페이지, 19 번 항목 참조)

DUMMY SPEAKER

새시 스피커를 이 헤더에 연결하십시오.

새시 및 전원 팬 커넥터 (4 핀 CHA_FAN1)

(1 페이지, 29 번 항목 참조)

팬 케이블을 팬 커넥터에 연결하고 검은색 와이어를 접지핀에 연결하십시오.

(3 핀 CHA_FAN2)

(1페이지,1번 항목 참조)

(3 핀 CHA_FAN3)

(1 페이지, 22 번 항목 참조)

(3 핀 PWR_FAN1)

(1 페이지,28 번 항목 참조)

CPU 팬 커넥터

(4 핀 CPU_FAN1)

(1 페이지, 3 번 항목 참조)

(3 핀 CPU_FAN2)

(1페이지,4번 항목 참조)

이 마더보드에는 4 핀

CPU 팬 (저소음 팬) 커넥

터가 탑재되어 있습니다.

3 핀 CPU 팬을 연결하려

는 경우 핀 1-3 에 연결하

십시오.

ATX 전원 커넥터

(24 핀 ATXPWR1)

(1페이지,7번 항목 참조)

이 마더보드에는 24 핀

ATX 전원 커넥터가 탑

재되어 있습니다.20 핀

ATX 전원공급장치를 사

용하려면 핀 1 과 핀 13 을

따라 연결하십시오.

ATX 12V 전원 커넥터

(8 핀 ATX12V1)

(1페이지,2번 항목 참조)

이 마더보드에는 8 핀

ATX 12V 전원 커넥터가

탑재되어 있습니다.4 핀

ATX 전원공급장치를 사

용하려면 핀 1 과 핀 5 을

따라 연결하십시오.

PCIe 전원 커넥터

(4 핀 SLI/XFIRE_PWR1)

(1 페이지, 23 번 항목 참조)

이 마더보드에 그래픽 카

드 세 개를 설치할 때 이

커넥터를 하드 디스크 전

원 커넥터와 연결하십시오

。

적외선 모듈 헤더

(5 핀 IR1)

(1 페이지, 24 번 항목 참조)

이 헤더는 선택 품목인 무선 송

수신 적외선 모듈을 지원합니다.

시리얼 포트 헤더

(9 핀 COM1)

(1 페이지, 25 번 항목 참조)

이 COM1 헤더는 시리얼 포트 모듈을 지원합니다.

SPDIF 출력 커넥터

(2 핀 SPDIF_OUT1)

(1 페이지, 26 번 항목 참조)

HDMI VGA 카드의

SPDIF_OUT 커넥터를 케이블로 이 헤더에 연결하십시오.

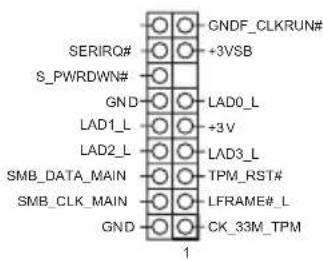

TPM 헤더

(17 핀 TPMS1)

(1 페이지, 13 번 항목 참조)

SERIRQ# S_PWRDWN# GND LAD1_L LAD2_L SMB_DATA_MAIN SMB_CLK_MAIN GND GNDF_CLKRUN# +3VSB LAD0_L +3V LAD3_L TPM_RST# LFRAME#_L CK_33M_TPM 1

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .
