1.1 Комплект поставки

• Материнская плата ASRock Fatal1ty 990FX Killer/3.1 (форм-фактор ATX)
• Краткое руководство по установке ASRock Fatal1ty 990FX Killer/3.1
  • Диск с ПО для ASRock Fatalty 990FX Killer/3.1
  • 4 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
  • 1 х экран панели с портами ввода-вывода
• 1 x A+C ASRock с расположением порта USB 3.1
  • 1 x карта ASRock SLI_Bridge_2S
  • 1 x M.2_SSD (NGFF) - винт гнезда 3

1.2 Спецификация

Платформа

• Форм-фактор АТХ
• Конструкция Premium Gold Capacitor (с использованием высококачественных конденсаторов из проводящих полимеров производства Японии)
• Печатная плата высокой плотности на основе стеклоткани

4n

• Поддержка Socket AM3+ процессоров
• Поддержка Socket AM3 процессоров: AMD Phenom ^TM II X6 / X4 / X3 / X2 (не поддерживаются 920 / 940) / Athlon II X4 / X3 / X2 / Sempron
• Поддержка восемьядерных процессоров
• Поддержка UCC (Unlock CPU Core)
  • Дизайн системы питания DigiPower
  • Технология Advanced 8 + 2 Power Phase Design
• Поддержка процессоров мощностью до 140 Вт
• Поддержка технологии AMD Cool 'n' Quiet ™
  • FSB 2600 MHz (5.2 GT/s)
• Поддержка технологии Untied Overclocking
• Поддержка технологии Hyper-Transport 3.0 (НТ 3.0)

Чипсет

• Северный мост: AMD 990FX
• Южный мост: AMD SB950

Память

• Двухканальная память DDR3
• 4 x гнездо DDR3 DIMM
- Поддержка модулей памяти DDR3 2450(OC)/2100 (OC)/1600/1333/1066 Non-ECC Unbuffered (см. «ПРЕДО-СТЕРЕЖЕНИЕ1»)
- Максимальный объем системной памяти: 64 Гб (см. «ПРЕДОСТЕРЕЖЕНИЕ2»)
- Поддержка Intel® Extreme Memory Profile (XMP)1.3/1.2
- поддержка профиля AMD Memory Profile Technology (AMP)

Гнезда

расширения

PCIE5: режим x4)

CrossFireX ^TM

^TM , 3-Way CrossFireX ^TM и

^TM и SLI ^TM

Аудио

• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1150)
  • Поддержка Premium Blu-ray Audio
  • Поддержка Purity Sound ™ 2
• Конденсаторы для аудиосистем серии Nichicon Fine Gold
• 115 дБ SNR DAC с дифференциальным усилителем
• Усилитель ТІ® NE5532 Premium Headset Amplifier (поддержка гарнитуры с сопротивлением до 600 Ом)
• Технология Direct Drive
• Крышка с экранированием от электромагнитных помех
• Изолирующее экранирование печатной платы
  • Поддержка DTS-подключения

ЛВС

• PCIE x1 Gigabit LAN 10/100/1000 M6/c
- Qualcomm® Atheros® Killer ™ E2200 Серия
• Поддержка Wake-On-LAN
- Молниезащита и защита электростатического напряжения (ASRock Full Spike Protection)
• Поддержка Energy Efficient Ethernet 802.3az
- Поддержка PXE

Порты

• 1 x PS/2 для мыши
• 1 x PS/2 для клавиатуры
• 1 х оптический выходной SPDIF
- 5 x USB 2.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)
- 1 x Fatal1ty для мыши (USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)
- 4 x USB 3.0 (концентратор ASMedia) с защитой от электростатического напряжения (ASRock Full Spike Protection)
- 1 x eSATA3
• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)
- Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон

A+C ASRock

• 1 x Port USB 3.1 типа A Port (10 ГБ/с) с поддержкой функции защиты от электростатического напряжения (ASRock Full Spike Protection)
• 1 x Port USB 3.1 типа C Port (10 ГБ/с) с поддержкой функции защиты от электростатического напряжения (ASRock Full Spike Protection)

с распо-

ложением

порта USB

3.1

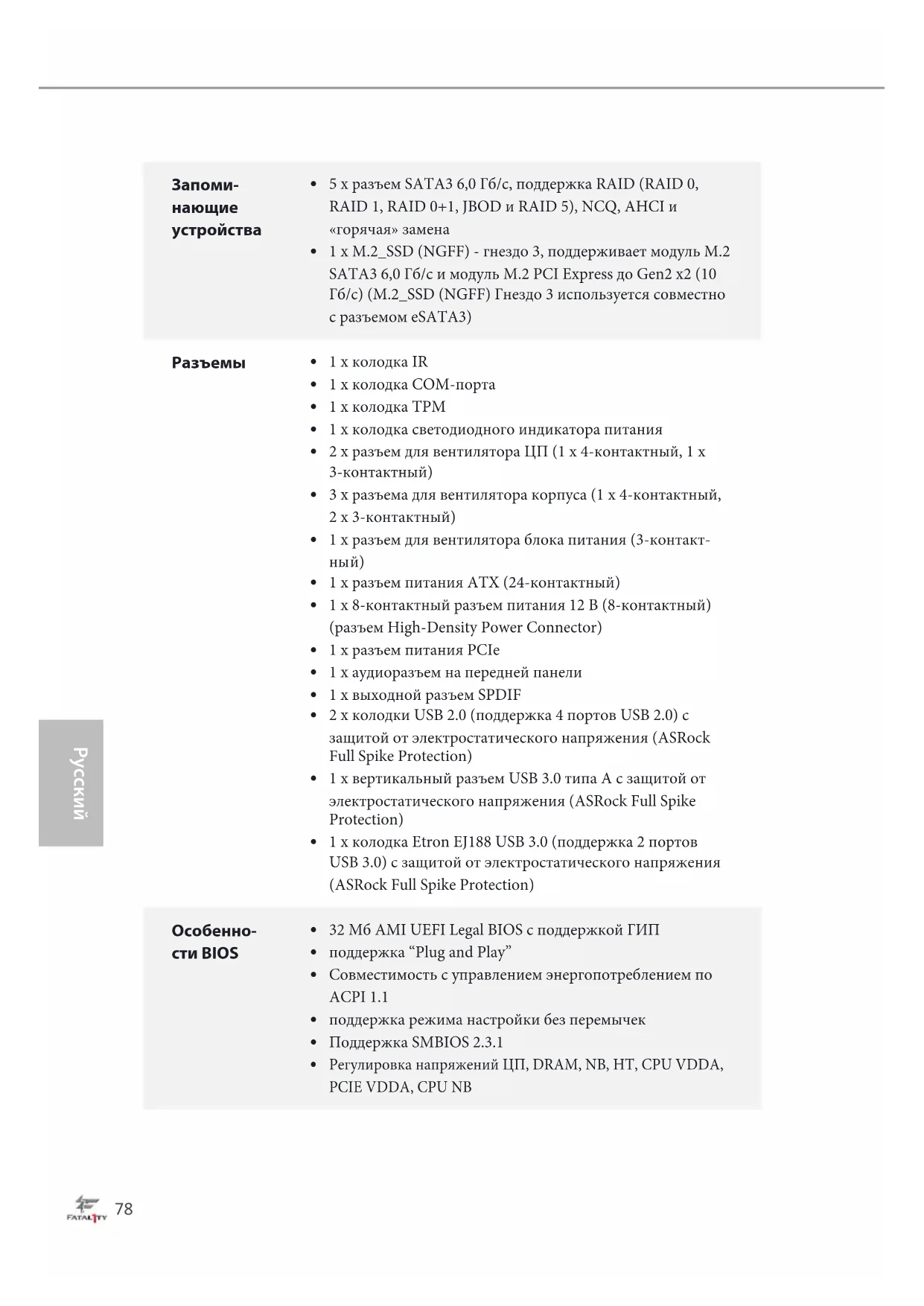

Запоминающие устройства	5 x разъем SATA3 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 0+1, JBOD и RAID 5), NCQ, AHCI и «горячая» замена1 x M.2_SSD (NGFF) - гнездо 3, поддерживает модуль M.2 SATA3 6,0 Гб/с и модуль M.2 PCI Express до Gen2 x2 (10 Гб/с) (M.2_SSD (NGFF) Гнездо 3 используется совместно с разъемом eSATA3)
Разъемы	1 x колодка IR1 x колодка COM-порта1 x колодка TPM1 x колодка светодиодного индикатора питания2 x разъем для вентилятора ЦП (1 x 4-контактный, 1 x 3-контактный)3 x разъема для вентилятора корпуса (1 x 4-контактный, 2 x 3-контактный)1 x разъем для вентилятора блока питания (3-контактный)1 x разъем питания ATX (24-контактный)1 x 8-контактный разъем питания 12 B (8-контактный) (разъем High-Density Power Connector)1 x разъем питания PCIe1 x аудиоразъем на передней панели1 x выходной разъем SPDIF2 x колодки USB 2.0 (поддержка 4 портов USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)1 x вертикальный разъем USB 3.0 типа A с защитой от электростатического напряжения (ASRock Full Spike Protection)1 x колодка Etron EJ188 USB 3.0 (поддержка 2 портов USB 3.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)
Особенности BIOS	32 M6 AMI UEFI Legal BIOS с поддержкой ГИПподдержка “Plug and Play”Совместимость с управлением энергопотреблением по ACPI 1.1поддержка режима настройки без перемычекПоддержка SMBIOS 2.3.1Регулировка напряжений ЦП, DRAM, NB, HT, CPU VDDA, PCIE VDDA, CPU NB

Контроль оборудова- ния

• Датчик температуры ЦП/корпуса
• Тахометр вентиляторов ЦП/корпуса/блока питания
- Малошумящий вентилятор ЦП/корпуса (с автоматической регулировкой оборотов по температуре ЦП)
- Управление оборотами вентилятора ЦП/корпуса
- Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

oc

- Microsoft® Windows® 10 64-разрядная / 8.1 32-разрядная / 8.1 64-разрядная / 8 32-разрядная / 8 64-разрядная / 7 32-разрядная / 7 64-разрядная

Сертифи- кация

- FCC, CE, WHQL - Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1. Поддержка частоты памяти 2450/2100 МГц зависит от используемого процессора с разъемом АМЗ/АМЗ+. Для использования модуля памяти DDR3 2450/2100 на этой материнской плате ознакомьтесь со списком поддерживаемых модулей памяти на нашем веб-сайте, чтобы выбрать совместимые модули памяти. Веб-сайм ASRock http://www.asrock.com

2. В силу ограничения операционной системы фактическая емкость памяти может быть меньше 4Гб для обеспечения резервного места для использования системой Windows° 8.1 / 8 / 7. Таких ограничений нет для Windows* OS с 64-bit центральным процессором. Для использования той на-Для использования той памяти, которую OC Windows° не может использовать, используйте ASRock XFast RAM.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short

Open

Перемычка сброса настроек CMOS

(CLRCMOS1)

(См. стр. 1, № 21)

Сброс настроек CMOSпо умолчанию

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 15 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной

панели

(9-контактная, PANEL1)

(См. стр. 1, № 20)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите рас- положенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с рас- пределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и от- рицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания (3-контактная, PLED1) (См. стр. 1, № 18)

Разъемы Serial ATA3 (SATA3_1: (См. стр. 1, № 17) (SATA3_2: (См. стр. 1, № 16) (SATA3_3: см. стр.1, № 14) (SATA3_4: см. стр.1, № 15) (SATA3_5: см. стр.1, № 12)

Колодки USB 2.0. (9-контактная, USB6_7) (См. стр. 1, № 9) (9-контактная, USB8_9) (См. стр. 1, № 8)

Колодки USB 3.0. (19-контактная, USB3_5_6) (См. стр. 1, № 10)

(USB3_7) (CM. cTp. 1, № 11)

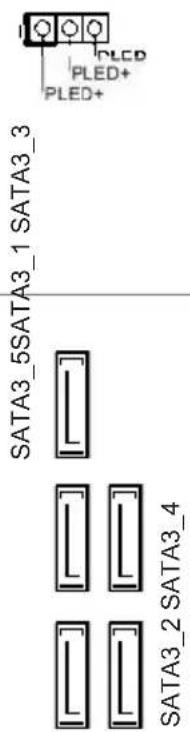

SATA3_5SATA3_1 SATA3_3 SATA3_2 SATA3_4

Подключите светодиодный индикатор питания корпуса к этой колодке, чтобы обеспечить индикацию состояния питания системы.

Эти пять разъемов SATA3 предназначены для подключения ка-белей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Кроме шесть портов USB 2.0 на панели ввода- вывода на материнской плате также есть две ко- лодки. Каждая колодка USB 2.0 может поддер- живать два порта.

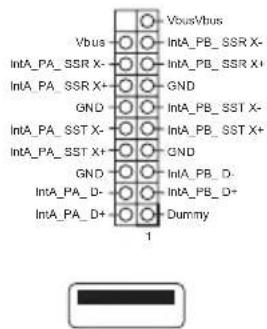

Vbus/Vbus IntA_PA_SSR X- IntA_PA_SSR X+ GND IntA_PA_SST X- IntA_PA_SST X+ GND IntA_PA_D- IntA_PA_D+ Dummy 1

Кроме четырех портов USB 3.0 на панели ввода- вывода на материнской плате также есть одна колодка и один порт. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1, № 27)

GND PRESENCE# MIC_RET OUT_RE1 OUT2_L J_SFNSF OUT2_R MIC2_R MIC2_L

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса

(4-контактная, SPEAKER1)

(См. стр. 1, № 19)

Предназначена для подключения динамика корпуса.

Разъемы для вентиля- торов корпуса и блока питания

(4-контактный, CHA_ FAN1)

(См. стр. 1, № 29)

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

(3-контактный, CHA_ FAN2)

(См. стр. 1, № 1)

(3-контактный, CHA_ FAN3)

(См. стр. 1, № 22)

(3-контактный, PWR_ FAN1)

(См. стр. 1, № 28)

Разъемы вентиляторов ЦП

(4-контактный, CPU_ FAN1)

(См. стр. 1, № 3)

(3-контактный, CPU_ FAN2)

(См. стр. 1, № 4)

Эта материнская плата снабжена 4-контактным разъемом для мало- шумящего вентилятора ЦП. Если вы собирае- тесь подключить 3-кон- тактный вентилятор охлаждения процессора, подключайте его к кон- тактам 1-3.

Разъем питания АТХ

(24-контактный, ATXPWR1)

(См. стр. 1, № 7)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.

Разъем питания АТХ 12 В

(8-контактный, ATX12V1)

(См. стр. 1, № 2)

Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 5.

Разъем питания PCIe

(4-контактный, SLI/XFIRE_PWR1)

(См. стр. 1, № 23)

Этот разъем предназначен для подключения разъема питания жесткого диска при установке на материнскую плату три видеокарт.

Колодка инфракрасного модуля

(5-контактная, IR1)

(См. стр. 1, № 24)

Эта колодка поддерживает дополнительную беспроводную передачу и прием сигналов инфракрасного модуля.

Колодка последователь- ного порта (9-контактная, COM1) (См. стр. 1, № 25)

Колодка COM1 поддерживает подключение модуля последовательного порта.

Выходной разъем SPDIF (2-контактный, SPDIF_OUT1) (См. стр. 1, № 26)

Подключите разъем SPDIF_OUT карты HDMI VGA к этой колодке при помощи кабеля.

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 13)

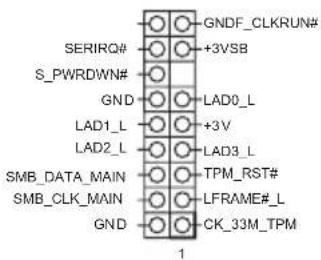

SERIRQ# S_PWRDWN# GND LAD1_L LAD2_L SMB_DATA_MAIN SMB_CLK_MAIN GND GNDF_CLKRUN# +3VSB LAD0_L +3V LAD3_L TPM_RST# LFRAME#_L CK_33M_TPM 1

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
