KULLANIM KILAVUZU Fatal1ty 990FX Killer/3.1 ASROCK
Zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Fatal1ty 990FX Killer/3.1 Serisi anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu kılavuzun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu kılavuz üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsantz, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock'ın web sitesi http://www.asrock.com.
1.1 Ambalaj İçeriği
- ASRock Fatal1ty 990FX Killer/3.1 Serisi Anakartı (ATX Form Faktörü)
- ASRock Fatal1ty 990FX Killer/3.1 Serisi Hızlı Kurulum Kılavuzu
• ASRock Fatal1ty 990FX Killer/3.1 Serisi Destek CD'si
• 4 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
• 1 x I/O Panel Kalkanı
• 1 x ASRock USB 3.1/A+C
• 1 x ASRock SLI_Bridge_2S Kartı
• 1 x adet M.2_SSD (NGFF) Yuva 3 Vida
1.2 Özellikler
Platform
- ATX Form Faktörü
- Premium Gold Sığa tasarımı (%100 Japon-malı kaliteli İletken Polimer Sığalar)
- Yüksek Yoğunluklu Cam Elyaf PCB
CPU
- Soket AM3+ işlemcileri desteği
- Soket AM3 işlemcileri desteği: AMD Phenom ^TM II X6 / X4 / X3 / X2 (920 / 940 hariç) / Athlon II X4 / X3 / X2 / Sempron işlemcileri
- Sekiz Çekirdekli CPU Desteği
- UCC özelliğini destekler - CPU çekirdeği Kilidi Açma
- Dijital Güç Tasarımı
• Gelişmiş 8 + 2 Güç Fazı Tasarımı
• 140W'ye kadar CPU'yu destekler - AMD'nin Cool 'n' Quiet ^TM Teknolojisini Destekler
• FSB 2600 MHz (5,2 GT/sn) - Untied Overclocking Teknolojisini destekler
• Hyper-Transport 3.0 (HT 3.0) Teknolojisini Destekler
Yonga
• Kuzey Köprüsü: AMD 990FX
kümesi
• Güney Köprüsü: AMD SB950
Bellek
- Çift Kanallı DDR3 Bellek Teknolojisi
• 4 x DDR3 DIMM yuvaları - DDR3 2450(OC)/2100(OC)/1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleği destekler (bkz. DİKKAT1)
- Maksimum sistem belleği kapasitesi: 64GB (bkz. DİKKAT2)
- Intel® Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler
• AMD Bellek Profili Teknolojisini (AMP) destekler
Genişlet-
me Yuvası
x4 modu)
^TM , 3-Way CrossFireX ^TM ve
CrossFireX ^TM birimlerini destekler
^TM ve SLI ^TM birimlerini destekler

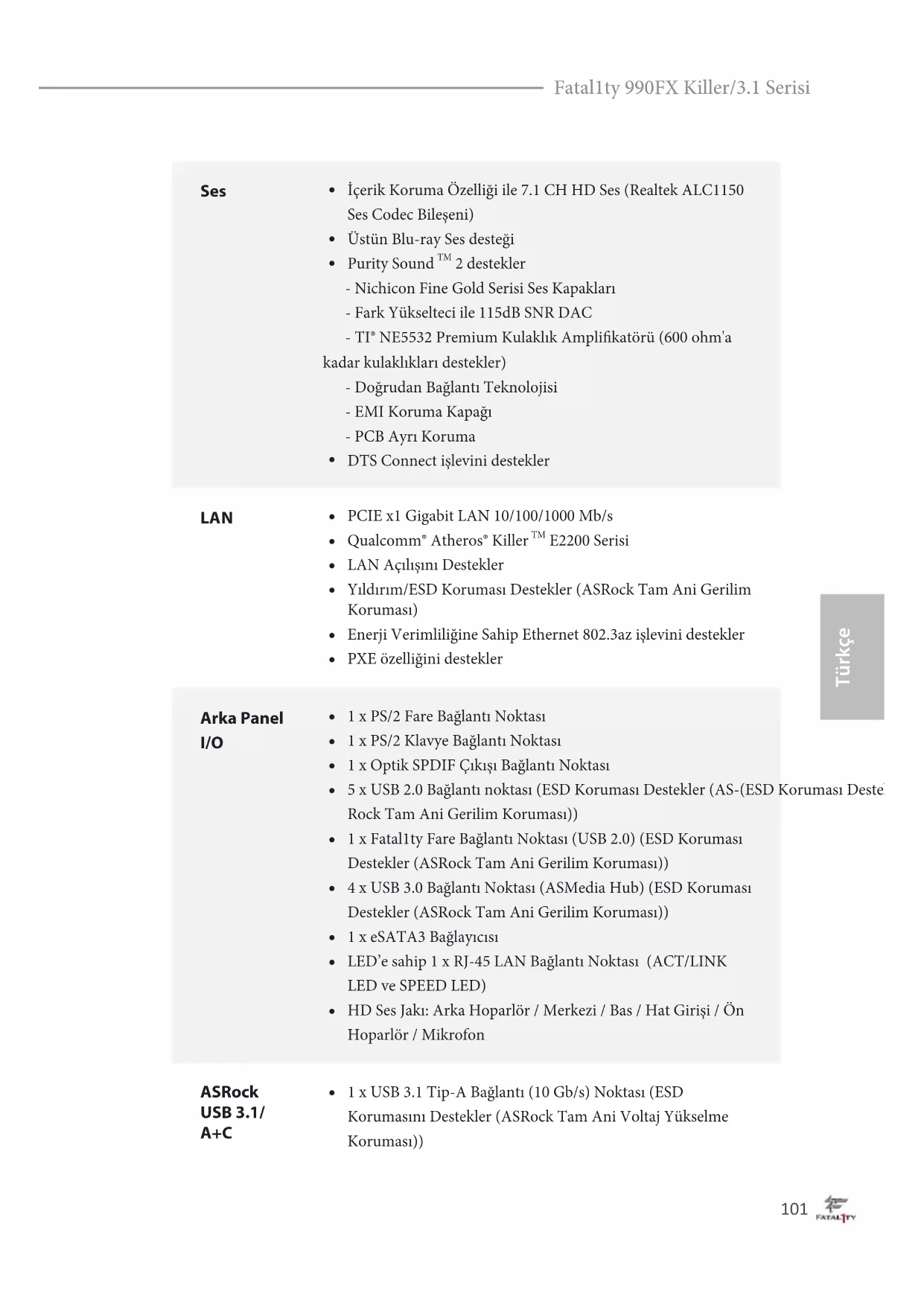

Ses
- İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150 Ses Codec Bileşeni)
- Üstün Blu-ray Ses desteği
• Purity Sound ^TM 2 destekler - Nichicon Fine Gold Serisi Ses Kapakları
- Fark Yükselteci ile 115dB SNR DAC
- TI ^® NE5532 Premium Kulaklık Amplifikatörü (600 ohm'a kadar kulaklıkları destekler)
- Doğrudan Bağlantı Teknolojisi
- EMI Koruma Kapağı
- PCB Ayrı Koruma
• DTS Connect işlevini destekler
LAN
• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Qualcomm® Atheros® Killer™ E2200 Serisi
• LAN Açılışını Destekler
- Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)
- Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
- PXE özelliğini destekler
Arka Panel I/O
• 1 x PS/2 Fare Bağlantı Noktası
• 1 x PS/2 Klavye Bağlantı Noktası
• 1 x Optik SPDIF Çıkışı Bağlantı Noktası
- 5 x USB 2.0 Bağlantı noktası (ESD Koruması Destekler (AS-(ESD Koruması Deste Rock Tam Ani Gerilim Koruması))
- 1 x Fatality Fare Bağlantı Noktası (USB 2.0) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
- 4 x USB 3.0 Bağlantı Noktası (ASMedia Hub) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
• 1 x eSATA3 Bağlayıcısı
- LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)
- HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon
ASRock USB 3.1/ A+C
- 1 x USB 3.1 Tip-A Bağlantı (10 Gb/s) Noktası (ESD Korumasını Destekler (ASRock Tam Ani Voltaj Yükselme Koruması))
- 1 x USB 3.1 Tip-C Bağlantı (10 Gb/s) Noktası (ESD Korumasını Destekler (ASRock Tam Ani Voltaj Yükselme Koruması))
Depolama
- 5 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0, RAID 1, RAID 0+1, JBOD ve RAID 5), NCQ, AHCI ve “Hot Plug” işlevlerini destekler - 1 x adet M.2_SSD (NGFF) Yuva 3, M.2 SATA3 6,0 Gb/s modülü ve M.2 PCI Express modülü destekler. Gen2 x2 (10 Gb/s)'ye kadar (M.2_SSD (NGFF) Yuva 3 eSATA3 konektörüyle paylaşılr)
Bağlayıcı
- 1 x IR bağlantısı
• 1 x COM Bağlantı noktası bağlantısı - 1 x TPM bağlantısı
• 1 x Güç LED bağlantısı - 2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)
- 3 x Kasa Fanı konektörü (1 x 4-pin, 2 x 3-pin)
• 1 x Güç Fanı bağlayıcısı (3-pin)
• 1 x 24 pin ATX güç bağlayıcısı - 1 x 8 pin 12V güç bağlayıcısı (Yüksek Yoğunluklu Güç Konektörü)
• 1 x PCIe güç bağlayıcısı
• 1 x Ön panel ses bağlayıcısı
• 1 x SPDIF Çıkış bağlayıcısı - 2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
- 1 x Dikey Tip A USB 3.0 (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
- 1 x Etron EJ188 USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
BIOS
Özelliği
• GUI Desteği ile 32Mb AMI UEFI Legal BIOS
- "Tak Çalıştır"ı destekler
• ACPI 1.1 Uyumluluğu Uyandırma Olayları
- Jumpersiz ayarlamayı destekler
- SMBIOS 2.3.1 Desteği
- CPU, DRAM, NB, HT, CPU VDDA, PCIE VDDA, CPU NB Voltaj Çoklu Ayarı
Donanim
İzleyici
• CPU/Kasa Sıcaklığı Tespiti
• CPU/Kasa/Güç Fanı Devirölçer
- CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre Otomatik olarak Ayarlanması Sağlar)
• CPU/Kasa Fanı Çoklu Hız Kontrolü
• Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore
os
- Microsoft® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit
Belgeler
- FCC, CE, WHQL
- ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerekli-dir)

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

- 2450/2100MHz bellek hızı çalıştığınız AM3/AM3+ CPU'ya göre desteklenir. DDR3 2450/2100 bellek modülünü bu anakartta çalıştırmak istiyorsanız, uyumlu bellek modülleri için lütfen web sitemizdeki bellek destek listesine bakın. ASRock web sitesi: http://www.asrock.com
- İşletim sistemi kısıtlaması nedeniyle, Windows® 8.1 / 8 / 7 altında sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB'den az olabilir. 64-bit CPU'lu Windows® OS için bu tür bir sınırlama yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.
1.3 Bağlantı Teli Kurulumu
Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.
(CLRCMOS1)
(bkz. sf.1, No. 21)


CMOS'u TemizleVarsayılan
CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.
1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.
Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 20)

PWRBTN (Güç Anahtarı):
Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.
RESET (Sifirlama Anahtari):
Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatlamaması halinde reset (sıfırla) düğmesine basın.
PLED (Sistem Gücü LED):
Güç durumu belirtecini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.
HDLED (Sabit Disk Aktivitesi LED):
Sabit Disk Aktivitesi LED'i kasanın ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.
Güç LED Bağlantısı
(3-pin PLED1)
(bkz. sf.1, No. 18)
Seri ATA3 Bağlayıcıları
(SATA3_1:
bkz. sf.1, No. 17)
(SATA3_2:
bkz. sf.1, No. 16)
(SATA3_3:
bkz. sf.1, No. 14)
(SATA3_4:
bkz.sf.1,No.15)
(SATA3_5:
bkz. sf.1, No. 12)
Bu beş SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için ta-sarlanmış SATA veri kab-lolarını destekler.
USB 2.0 Bağlantıları
(9-pin USB6_7)
(bkz. sf.1, No. 9)
(9-pin USB8_9)
(bkz. sf.1, No. 8)
USB 3.0 Bağlantıları
(19-pin USB3_5_6)
(bkz. sf.1, No. 10)
(USB3_7)
(bkz. sf.1, No. 11)
Bu anakart üzerinde, G/Ç panelindeki dört tane USB 3.0 bağlantı noktasının yanı sıra bir adet bağlantı ve bir bağlantı noktası bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 27)

- Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kulavuzumuzdaki talimatlar ile kasa kulavuzundaki talimatları izleyin.
- Bir AC'97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek ön panel ses bağlantısına takın:
Λ. Mic_IN (MIC)'i MIC2_L'ye bağlayın.
B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye bağlayın.
C. Topraklamayı (GND) Topraklamaya (GND) bağlayın.
D. MIC_RET ve OUT_RET, yalnızca HD ses paneli içindir. Bunları AC'97 ses panelinden bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için Realtek Denetim panelinde yer alan "FrontMic
(Ön Mikrofon)" Sekmesine tıklayın ve "Recording Volume (Kayıt Sesi Düzeyi)"
değerini ayarlayın.
Kasa Hoparlör Bağlantısı
(4-pin SPEAKER1)
(bkz sf.1, No. 19)
DUMMY SPEAKER

Lütfen kasa hoparlörünü bu bağlantıya takın.
Kasa ve Güç Fanı
Bağlayıcıları
(4-pin CHA_FAN1)
(bkz sf.1, No. 29)
(3-pin CHA_FAN2)
(bkz sf.1, No. 1)
(3-pin CHA_FAN3)
(bkz sf.1, No. 22)
(3-pin PWR_FAN1)
(bkz sf.1, No. 28)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.



CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 3)
(3-pin CPU_FAN2)
(bkz sf.1, No. 4)


Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 7)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 2)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin5'e bağlayın.
PCIe Güç Bağlayıcısı
(4 pinli SLI/XFIRE_ PWR1)
(bkz. sf.1, No. 23)

üç grafik kartı bu anakarta takılıyken lütfen bu bağlayıcıyı sabit disk güç bağlayıcısına bağlayın.
Kızılötesi Modül
Bağlantısı
(5-pin IR1)
(bkz. sf.1, No. 24)

Bu bağlantı, isteğe bağlı olarak kızılötesi modülden bir kablosuz bağlantı aktarımı ile alımını da destekler.
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 25)

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.
SPDIF Çıkış Bağlayıcısı
(2-pin SPDIF_OUT1)
(bkz sf.1, No. 26)

Lütfen kablo ile bu
bağlantıya bir HDMI
VGA kartının SPDIF_
OUT bağlayıcı takın.

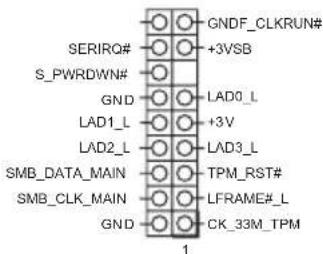

TPM Bağlantısı
(17-pin TPMS1)
(bkz. sf.1, No. 13)
dijital sertifikalar,
parolalar ve verileri
güvenli bir şekilde
saklama özelliği
bulunan Güvenilir
Platform Modülü (TPM)
sistemini destekler.
TPM sistemleri, aynı
zamanda ağ güvenliğinin
artırılması, dijital
kimliklerin korunması ve
platform bütünlüğünün
sağlanmasına da
yardımcıdır.
