1 简介 感谢您购买华擎 Fatal1ty 990FX Killer/3.1 系列主板，这是按照华擎一贯严格质量 控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计

• 华擎 Fatal1ty 990FX Killer/3.1 系列主板（ATX 规格尺寸）

• 华擎 Fatal1ty 990FX Killer/3.1 系列主板快速安装指南

• 华擎 Fatal1ty 990FX Killer/3.1 系列主板支持光盘

• 4 x 串行 ATA (SATA) 数据线（选购）

• 1 x 华擎 SLI_Bridge_2S 卡

• 1 x M.2_SSD (NGFF) Socket 3 螺丝 由于主板规格和 BIOS 软件可能已更新，因此，本手册的内容可能会随时更改，恕不另行通知。如果本手册有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。136

• 优质亮金电容器设计（100% 日本造高品质导电性高分子电容

• 支持 Socket AM3 處理器 : AMD Phenom

• 支持 AMD Cool ‘n’ Quiet

• 支持 FSB 2600 MHz (5.2 GT/s)

• 支持 Hyper-Transport 3.0 (HT 3.0) 技術

• 支持 DDR3 2450( 超頻 )/2100( 超頻 )/1600/1333/1066 非 ECC，非缓冲内存（见“注意 1”）

• 支持 AMD Memory Prole (AMP) 技术

• 支持 AMD Quad CrossFireX

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1150 音

• 支持高保真 2 代 - Nichicon 专业音效电容 - 115dB SNR DAC 带微分放大器 - TI® NE5532 优质耳放（支持最高 600 Ohm 耳机） - Direct Drive ( 直接驱动 ) 技术 - EMI 屏蔽罩 - PCB 隔离罩

• 支持防雷击 / 防 ESD 静电 ( 华擎全防护 )

• 5 x USB 2.0 端口（支持 4 个USB 2.0 端口，支持防 ESD 静电 (华

• 1 x Fatal1ty 鼠标端口 (USB 2.0)（支持 4 个 USB 2.0 端口，支 持防 ESD 静电 ( 华擎全防护 )）

• 4 x USB 3.0 端口 (ASMedia Hub)（支持 4 个 USB 2.0 端口，支 持防 ESD 静电 ( 华擎全防护 )）

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声

• 1 x A 型 USB 3.1 接口 (10 Gb/s)（支持防 ESD 静电 ( 华擎全防

• 1 x C 型 USB 3.1 接口 (10 Gb/s)（支持防 ESD 静电 ( 华擎全防 护 ))138

• 5 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、

RAID 0+1、JBOD 和 RAID 5）、NCQ、AHCI 和“热插拔”

• 1 x M.2_SSD (NGFF) Socket 3，支持 M.2 SATA3 6.0 Gb/s 模块 和 M.2 PCI Express 模块，最高 Gen2 x2 (10 Gb/s)（M.2_SSD (NGFF) Socket 3 与 eSATA3 接口共享）

• 1 x 8 针 12V 电源接口（高密度电源接口）

• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口）（支持 4 个 USB 2.0 端口，支持防 ESD 静电 ( 华擎全防护 )）

• 1 x 垂直 A 型 USB 3.0（支持 4 个 USB 2.0 端口，支持防 ESD 静电 ( 华擎全防护 )）

• 1 x Etron EJ188 USB 3.0 接脚（支持 2 个 USB 3.0 端口）（支持 4 个 USB 2.0 端口，支持防 ESD 静电 ( 华擎全防护 )） BIOS 功能特点

• 32Mb AMI UEFI Legal BIOS，具有 GUI 支持

• 支持即插即用（Plug and Play,PnP）

• CPU/ 机箱静音风扇（可以按照 CPU 温度自动调整机箱风扇

• ErP/EuP 支持（需要支持 ErP/EuP 的电源）

• 有关详细产品信息，请访问我们的网站：http://www.asrock.com140

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造 成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的

2450/2100MHz 內存頻率是否支持在于您使用的 AM3 CPU。如果您想在這款主 板上使用 DDR3 2450/2100 內存條 , 請查閱我們網站的內存支持列表了解兼容

華擎網站 : http://www.asrock.com

由于操作系統的限制，在 Windows® 8.1 / 8 / 7下，供系統使用的實際內存容量可 能小于 4GB。對於 Windows® 操作系統搭配 64 位元 CPU 來說 , 不會存在這樣 的限制。您可以使用 ASRock XFast RAM 来利用 Windows® 不能使用的内存。141

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针 脚上没有装跳线帽，跳线“开路”。此图显示 3 针跳线，当跳线帽装在针脚 1 和针 脚 2 上，它们“短接”。 清除 CMOS 跳线 (CLRCMOS1) ( 见第 1 页，第 21 个 ) CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清

除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，

并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置 文件只在卸下 CMOS 电池后才会被清除。 清除 CMOS默认142

(9 针 PANEL1) ( 见第 1 页， 第 20 个） 按照下面的针脚分配，将 机箱上的电源开关、重置

GND PWRBTN ( 电源开关 ): 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET ( 重置开关 ): 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重 置开关重新启动计算机。 PLED（系统电源 LED）： 连接到机箱前面板上的状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/

S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动指示灯）： 连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。 前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、 电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时， 确保连线分配和针脚分配正确匹配。 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到 这些接脚和接口上将会对主板造成永久性损坏。143

电源 LED 接脚 (3 针 PLED1) ( 见第 1 页，第 18 个 ) 请将机箱电源 LED 连接

串行 ATA3 接口 (SATA3_1: 见第 1 页， 第 17 个 ) (SATA3_2: 见第 1 页， 第 16 个 ) (SATA3_3: 见第 1 页， 第 14 个 ) (SATA3_4: 见第 1 页， 第 15 个 ) (SATA3_5: 见第 1 页， 第 12 个 ) 这五个 SATA3 接口支持 最高 6.0 Gb/s 数据传输

SATA 数据线。 USB 2.0 接脚 (5 针 USB6_7) ( 见第 1 页，第 9 个 ) (9 针 USB8_9) ( 见第 1 页，第 8 个 )

有两个接脚。每个 USB 2.0 接脚可以支持两个端口。 USB 3.0 接脚 (19 针 USB3_5_6) ( 见第 1页，第 10 个 ) (USB3_7) ( 见第 1页，第 11 个 )

有 1 个接脚和一个端口。 每个 USB 3.0 接脚可以支

(9 针 HD_AUDIO1) ( 见第 1 页，第 27 个 )

(4 针 SPEAKER1) ( 见第 1 页， 第 19 个 )

(4 针 CHA_FAN1) ( 见第 1 页， 第 29 个 ) (3 针 CHA_FAN2) ( 见第 1 页， 第 1 个 ) (3 针 CHA_FAN3) ( 见第 1 页， 第 22 个 ) (3 针 PWR_FAN1) ( 见第 1 页， 第 28 个 )

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请 按照我们的手册和机箱手册的说明安装系统。

如果您使用 AC’97 音频面板，请按照以下步骤安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L. B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L.

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项 卡，调整 “Recording Volume”（录音音量）。 GND +12V FAN_SPEED GND +12V FAN_SPEED GND

CPU 风扇接口 (4 针 CPU_FAN1) ( 见第 1 页， 第 3 个 ) (3 针 CPU_FAN2) ( 见第 1 页， 第 4 个 ) 此主板提供 4 针 CPU 风 扇（静音风扇）接口。如 果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。 ATX 电源接口 (24 针 ATXPWR1) ( 见第 1 页，第 7 个 ) 此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和 针脚 13 插接它。 ATX 12V 电源接口 (8 针 ATX12V1) ( 见第 1 页，第 2 个 ) 此主板提供 8 针 ATX 12V 电源接口。要使用 4 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。 PCIe 电源接口 （4 针 SLI/XFIRE_ PWR1） （见第 1 页，第 23 个）

(5 针 IR1) ( 见第 1 页，第 24 个 ) 此接脚支持选购的无线发射和

(9 针 COM1) ( 见第 1 页，第 25 个 ) 此 COM1 接脚支持串行

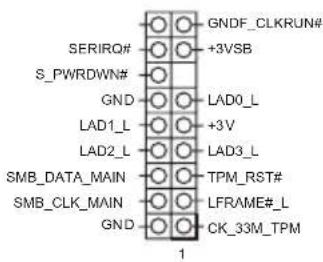

LFRAME#_LCK_33M_TPMTPM_RST#LAD3_L +3V LAD0_L+3VSBGNDF_CLKRUN#SERIRQ#S_PWRDWN# GND LAD1_LLAD2_LSMB_DATA_MAINSMB_CLK_MAIN GND SPDIF 输出接口 (2 针 SPDIF_OUT1) 见第 1 页，第 26 个） 请使用线缆将 HDMI

TPM 接脚 (17 针 TPMS1) （见第 1 页，第 13 个） 此接口支持 Trusted Platform Module（信任平 台模块，TPM）系统，可 以安全地存储密钥、数字 证书、密码和数据。TPM 系统也可以帮助增强网络 安全，保护数字身份和确 保平台完整性。147

電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。

有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格

表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定的限量要求以下。 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。148

1 簡介 感謝您購買 Fatal1ty 990FX Killer/3.1 系列主機板，本主機板經華擎嚴格品管製作， 是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華 擎對品質及耐用度的承諾。

• 華擎 Fatal1ty 990FX Killer/3.1 系列主機板 (ATX 尺寸 )

• 華擎 Fatal1ty 990FX Killer/3.1 系列快速安裝指南

• 華擎 Fatal1ty 990FX Killer/3.1 系列支援光碟

• 1 x 華擎 SLI_Bridge_2S 卡

• 1 x M.2_SSD (NGFF) Socket 3 插槽螺絲 由於主機板規格及 BIOS 軟體可能會更新，所以本手冊內容如有變更恕不另行通知。如本手冊有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。 您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www. asrock.com149 Fatal1ty 990FX Killer/3.1

• 黃金級電容設計（100% 日本製高品質固態高分子電容）

• 支援 Socket AM3 處理器 : AMD Phenom

• 支援 DDR3 2450( 超頻 )/2100( 超頻 )/1600/1333/1066 非 ECC、無緩衝記憶體 ( 請參閱「注意 1」)

• 支援 AMD Memory Prole (AMP) 記憶體模組技術

• 3 x PCI Express 2.0 x16 插槽（PCIE2/PCIE3： x16 模式、 PCIE5： x4 模式 )

• 7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼器）

- Nichicon Fine Gold 系列音效專用電容 - 115dB SNR DAC 與差分放大器 - TI® NE5532 高級耳機放大器（支援最高可達 600 Ohm 的耳

• 支援防雷擊 / 防 ESD 靜電 ( 華擎全防護 )

• 5 x USB 2.0 連接埠（支援防 ESD 靜電 ( 華擎全防護 )）

• 4 x USB 3.0 連接埠 (ASMedia 集線器 )（支援防 ESD 靜電 ( 華

• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• HD 音訊插孔：後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇

• 1 x USB 3.1 Type-A 連接埠 (10 Gb/s) ( 支援防 ESD 靜電 ( 華

• 2 x USB 2.0 排針 ( 支援 4 USB 2.0 連接埠 )（支援防 ESD 靜電

• CPU ／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼風

• 電壓監控：+12V、+5V、+3.3V、CPU Vcore152

• Microso® Windows® 10 64 位元 / 8.1 32 位元 / 8.1 64 位元 / 8 32 位元 / 8 64 位元 / 7 32 位元 / 7 64 位元

• 如需產品詳細資訊，請造訪我們的網站：http://www.asrock.com153 Fatal1ty 990FX Killer/3.1

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用 自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或 者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們 對於因超頻所造成的可能損害概不負責。

2450/2100MHz 記憶體頻率是否支援在於您使用的 AM3/AM3+ CPU。如果您想 在這款主板上使用 DDR3 2450/2100 記憶體 , 請查閱我們網站的記憶體支援列

華擎網站 : http://www.asrock.com

由於作業系統的限制，在 Windows® 8.1 / 8 / 7下，供系統使用的實際記憶體容量 可能小於 4GB。對於 Windows® 作業系統搭配 64 位元 CPU 來說 , 不會存在這 樣的限制。您可使用華擎 XFast RAM 運用 Windows® 無法使用的記憶體。154

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳 線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線帽套在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 (CLRCMOS1) ( 請參閱第 1 頁，編號 21) 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設 設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使 用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新

BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重

新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。 清除 CMOS預設155 Fatal1ty 990FX Killer/3.1

(9-pin PANEL1) ( 請參閱第 1 頁， 編號 20)

GND PWRBTN（電源開關）： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET（重設開關）： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重 設開關即可重新啟動電腦。 PLED（系統電源 LED）： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統

進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，

LED 會熄滅。 HDLED（硬碟活動 LED）： 連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。 各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時， 請確定佈線及針腳指派皆正確相符。 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套 在排針及接頭上，將造成主機板永久性的受損。156

電源 LED 排針 (3-pin PLED1) ( 請參閱第 1 頁，編號 18） 請將機殼電源 LED 連

Serial ATA3 接頭 (SATA3_1： 請參閱第 1 頁，編號 17) (SATA3_2： 請參閱第 1 頁，編號 16) (SATA3_3： 請參閱第 1 頁，編號 14） (SATA3_4： 請參閱第 1 頁，編號 15） (SATA3_5： 請參閱第 1 頁，編號 12） 這五組 SATA3 接頭皆

SATA 資料纜線，最高 可達 6.0 Gb/s 資料傳輸

USB 2.0 排針 (9-pin USB6_7) ( 請參閱第 1 頁，編號 9） (9-pin USB8_9) ( 請參閱第 1 頁，編號 8） 除了 I/O 面板上的六個 USB 2.0 連接埠外，在本

USB 3.0 排針 (19-pin USB3_5_6) ( 請參閱第 1 頁，編號 10) (USB3_7) ( 請參閱第 1 頁，編號 11) 除了 I/O 面板上的四個 USB 3.0 連接埠外，在本

排針及一個連接埠。 各 USB 3.0 排針皆可支援

(9-pin HD_AUDIO1) ( 請參閱第 1 頁，編號 27)

(4-pin SPEAKER1) ( 請參閱第 1 頁， 編號 19)

(4-pin CHA_FAN1) ( 請參閱第 1 頁， 編號 29) (3-pin CHA_FAN2) ( 請參閱第 1 頁， 編號 1) (3-pin CHA_FAN3) ( 請參閱第 1 頁， 編號 22) (3-pin PWR_FAN1) ( 請參閱第 1 頁， 編號 28)

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須 支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。

若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄

CPU 風扇接頭 (4-pin CPU_FAN1) ( 請參閱第 1 頁， 編號 3) (3-pin CPU_FAN2) ( 請參閱第 1 頁， 編號 4) 本主機板配備 4-Pin CPU 風扇 ( 靜音風扇 )

3-Pin CPU 風扇，請接 至 Pin 1-3。 ATX 電源接頭 (24-pin ATXPWR1) ( 請參閱第 1 頁，編號 7) 本主機板配備一組 24- pin ATX 電源接頭。若 要使用 20-pin ATX 電 源供應器，請插入 Pin 1 及 Pin 13。 ATX 12V 電源接頭 (8-pin ATX12V1) ( 請參閱第 1 頁，編號 2)

8-pin ATX 12V 電源 接頭。若要使用 4-pin ATX 電源供應器，請插 入 Pin 1 及 Pin 5。 PCIe 電源接頭 (4-pin SLI/XFIRE_PWR1) （請參閱第 1 頁，編號 23）

(5-pin IR1) ( 請參閱第 1 頁，編號 24) 此排針支援選用的無線傳送及

(9-pin COM1) （請參閱第 1 頁，編號 25） 此 COM1 排針支援序

LFRAME#_LCK_33M_TPMTPM_RST#LAD3_L +3V LAD0_L+3VSBGNDF_CLKRUN#SERIRQ#S_PWRDWN# GND LAD1_LLAD2_LSMB_DATA_MAINSMB_CLK_MAIN GND SPDIF 輸出接頭 (2-pin SPDIF_OUT1) （請參閱第 1 頁， 編號 26） 請使用纜線將 HDMI

TPM 標頭 (17-pin TPMS1) （請參閱第 1 頁，編號 13）
