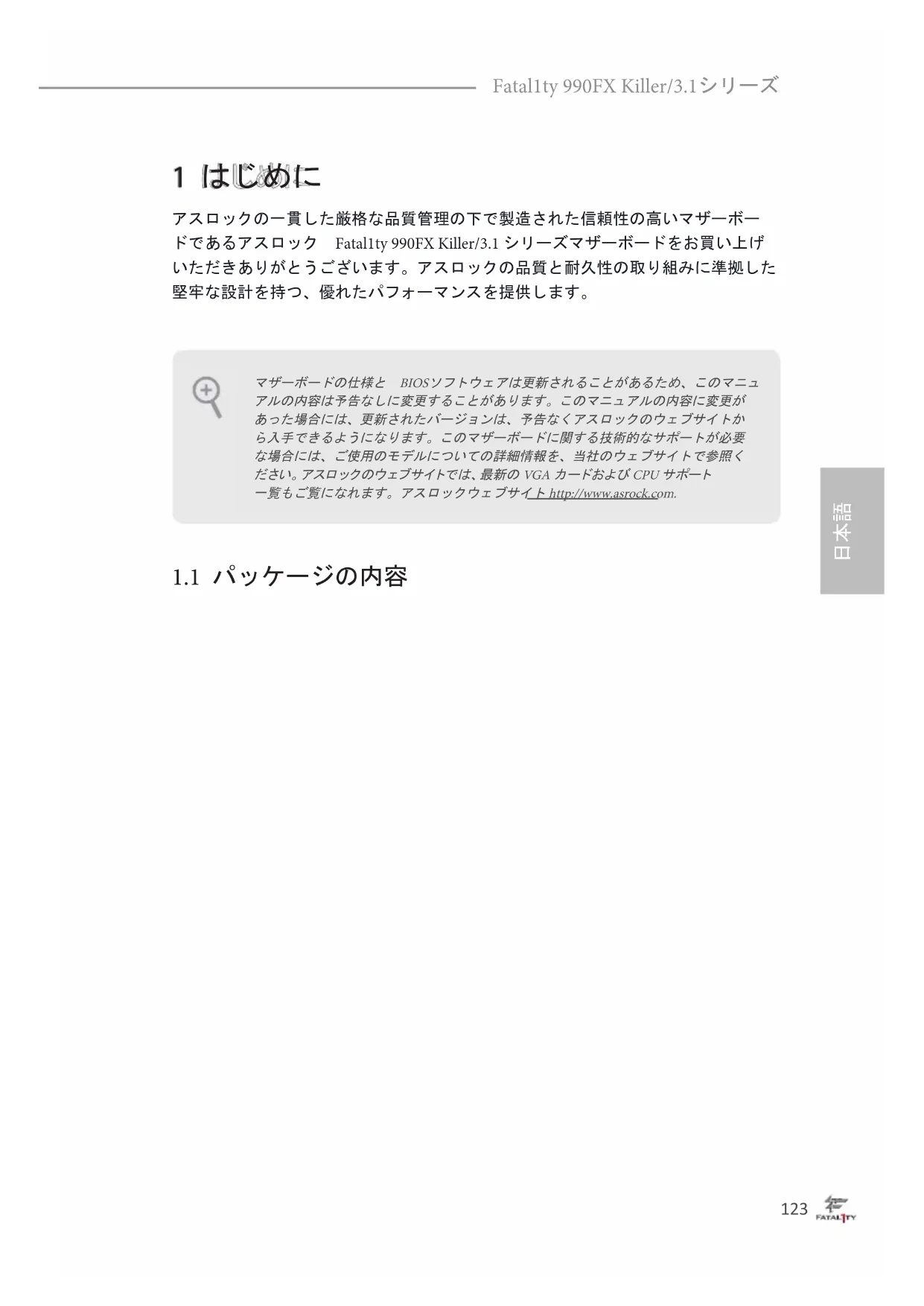

Fatal1ty 990FX Killer/3.1シリーズ 1 はじめに アスロックの一貫した厳格な品質管理の下で製造された信頼性の高いマザーボー ドであるアスロック Fatal1ty 990FX Killer/3.1 シリーズマザーボードをお買い上げ いただきありがとうございます。アスロックの品質と耐久性の取り組みに準拠した 堅牢な設計を持つ、優れたパフォーマンスを提供します。

• アスロックFatal1ty 990FX Killer/3.1シリーズマザーボード（ATXフォームファクター）

• アスロック Fatal1ty 990FX Killer/3.1 シリーズクイックインストールガイド

• アスロック Fatal1ty 990FX Killer/3.1 シリーズサポート CD

• 4 x シリアル ATA（SATA）データケーブル（オプション）

• 1 x アスロック SLI_Bridge_2S カード

• 1 x M.2_SSD (NGFF) ソケット 3 用ねじ マザーボードの仕様と BIOSソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照く ださい。アスロックのウェブサイトでは、最新の VGA カードおよび CPU サポート 一覧もご覧になれます。アスロックウェブサイト http://www.asrock.com.124

• プレミアムゴールドコンデンサー設計（100% 日本製の高品質 導電性高分子コンデンサー）

• Socket AM3+プロセッサのサポート

• Socket AM3 プロセッサのサポート :AMD Phenom

• UCC (Unlock CPU Core) をサポート

• Untied Overclocking をサポート

• Hyper-Transport 3.0 (HT 3.0) をサポート

• デュアルチャンネル DDR3 メモリテクノロジー

• DDR3 2450(OC)/2100(OC)/1600/1333/1066 ECC なし、アンバ ッファードメモリをサポート （注意 1 を参照）

• システムメモリの最大容量： 64GB （注意 2 を参照）

• Intel® エクストリームメモリプロファイル（XMP）1.3/1.2 を

• AMD メモリプロファイルテクノロジー（AMP）に対応

• 3 x PCI Express 2.0 x16 スロット（PCIE2/PCIE3： x16 モード、 PCIE5： x4 モード ) でトリプル

• 2 x PCI Express 2.0 x1 スロット

Fatal1ty 990FX Killer/3.1シリーズ

• 7.1 CH HDオーディオ、コンテンツプロテクション付き（Realtek ALC1150 オーディオコーデック）

• プレミアム・ブルーレイ・オーディオ・サポート

2 に対応 - ニチコン製ファインゴールドシリーズオーディオコンデンサ - SNR 比 115dB の DAC（差動アンプ搭載） - TI® NE5532 プレミアムヘッドセットアンプ（最大 600 Ohms までのヘッドセットに対応） - ダイレクトドライブテクノロジー - EMI シールドカバー - PCB 絶縁シールド

• PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒

• 雷 / 静電気放電（ESD）保護に対応（ASRock 完全スパイク保

• エネルギー効率のよいイーサネット 802.3az をサポート

• 5 x USB 2.0 ポート（静電気放電（ESD）保護に対応（ASRock

• 1 x Fatal1ty マウスポート（USB 2.0）（静電気放電（ESD）保護 に対応（ASRock 完全スパイク保護））

• 4 x USB 3.0 ポート（ASMedia ハブ）（静電気放電（ESD）保護 に対応（ASRock 完全スパイク保護））

• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED LED）

• HD オーディオジャック： リアスピーカー / センター / バス / ラインイン / フロントスピーカー / マイク126

• 1 x USB 3.1 タイプ A ポート(10 Gb/s)（静電気放電（ESD）保護 に対応（ASRock 完全スパイク保護））

• 1 x USB 3.1 タイプ C ポート(10 Gb/s)（静電気放電（ESD）保護 に対応（ASRock 完全スパイク保護））

• 5 x SATA3 6.0 Gb/ 秒コネクター、RAID (RAID 0、RAID 1、

RAID 0+1、JBOD、RAID 5)、NCQ、AHCI、「ホットプラグ」を

• 1 x M.2_SSD (NGFF) ソケット 3、M.2 SATA3 6.0 Gb/s モジュ ールおよび M.2 PCI Express モジュール ( 最大 Gen2 x2、10 Gb/s) をサポート (M.2_SSD (NGFF) ソケット 3 は eSATA3 コ

• 2 x CPU ファインコネクター（1 x 4 ピン、1 x 3 ピン）

• 3 x シャーシファンコネクター（1 x 4 ピン、2 x 3 ピン）

• 1 x 電源ファンコネクター（3 ピン）

• 1 x 24 ピン ATX 電源コネクター

• 1 x 8 ピン 12V 電源コネクター（高密度電源コネクター）

• 2 x USB 2.0 ヘッダー（4 つの USB 2.0 ポートをサポート）（静 電気放電（ESD）保護に対応（ASRock 完全スパイク保護））

• 1 x 縦型 A USB 3.0（静電気放電（ESD）保護に対応（ASRock

• 1 x Etron EJ188 USB 3.0 ヘッダー（2 つの USB 3.0 ポートをサ ポート）（静電気放電（ESD）保護に対応（ASRock 完全スパイ ク保護））127

Fatal1ty 990FX Killer/3.1シリーズ BIOS

• 32Mb AMI UEFI Legal BIOS、GUI 対応

• ACPI 1.1 準拠のウェイクアップイベント

• CPU/ シャーシ / 電源ファンタコメーター

• CPU/ シャーシ静音ファン（CPU 温度によるシャーシファン速

• Microso® Windows® 10 64 ビット / 8.1 32 ビット / 8.1 64 ビッ ト / 8 32 ビット / 8 64 ビット / 7 32 ビット / 7 64 ビット

• ErP/EuP Ready（ErP/EuP ready 電源が必要です）

• 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com128

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパー ティのオーバークロックツールの使用などを含む、オーバークロックには、一定の リスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定 になったり、システムのコンポーネントやデバイスが破損することがあります。ご自 分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負い かねますのでご了承ください。

2450/2100MHz メモリ速度がサポートされているかどうかは、採用している

AM3/AM3+ CPU によって異なります。このマザーボードに DDR3 2450/2100 メ

モリモジュールを採用する場合、 WEB サイトのメモリサポートリストを参照し て互換可能なメモリモジュールを見つけてくださ い。 ASRock Web サイト http://www.asrock.com

オペレーティングシステム制限のため、Windows® 8.1 / 8 / 7 使用下において、 シ ステム使用のリザーブに対する実際の記憶容量は 4GB 未満である可能性があり ます。 64ビット CPU の Windows® OS に対しては、そのような制限はありません。 Windows® では使えないメモリを使用するために、アスロック XFast RAM を使 用することができます。129

Fatal1ty 990FX Killer/3.1シリーズ

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピ ンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに 被さっていない場合には、ジャンパーは「オープン」です。この図は 3 ピンのジャ ンパーを表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これら のピンは「ショート」です。 CMOS クリアジャンパー (CLRCMOS1) （p.1、No. 21 参照） CLRCMOS1 は、CMOS のデータをクリアすることができます。クリアして、デフォ ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を 切り、電源から電源コードを抜いてください。15 秒待ってから、CLRCMOS1 の ピン 2 とピン 3 をジャンパーキャップを使って 5 秒間ショートします。ただし、

BIOS をアップデートした直後に、CMOS をクリアしないでください。BIOS をアッ

プデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それ から CMOS クリアアクションを行う前にシャットダウンしてください。パスワー ド、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外し た場合にのみ、消去されることにご注意ください。 CMOS のクリアデフォルト130

1.4 オンボードのヘッダーとコネクター

システムパネルヘッダー （9 ピンパネル 1） （p.1、No. 20 参照） 電源スイッチを接続し、 スイッチをリセットし、下 記のピン割り当てに従っ て、シャーシのシステムス テータス表示ランプをこ のヘッダーにセットしま す。ケーブルを接続すると きには、ピンの＋と－に

GND PWRBTN（電源スイッチ）： シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、 システムをオフにする方法を設定できます。 RESET（リセットスイッチ）： シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフ リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、 コンピューターを再起動します。 PLED（システム電源 LED）： シャーシ前面パネルの電源ステータス表示ランプに接続してください。システム稼

働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED は点

滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、LED

HDLED（ハードドライブアクティビティ LED）： シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。 ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。 前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティ ビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュール とこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく 合致していることを確かめてください。 オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコ ネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクター にジャンパーキャップを被せると、マザーボードに永久損傷が起こることがありま す。131

Fatal1ty 990FX Killer/3.1シリーズ 電源 LED ヘッダー （3 ピン PLED1） （p.1、No. 18 参照）

タスを表示するために、 シャーシ電源 LED をこ のヘッダーに接続してく

（SATA3_1： p.1、No. 17 参照） （SATA3_2： p.1、No. 16 参照） （SATA3_3： p.1、No. 14 参照） （SATA3_4： p.1、No. 15 参照） （SATA3_5： p.1、No. 12 参照） これら 5 つの SATA3 コ ネクターは、最高 6.0 Gb/ 秒のデータ転送速度で内 部ストレージデバイス用 の SATA データケーブル

USB 2.0 ヘッダー （9 ピン USB6_7） （p.1、No. 9 参照） （9 ピン USB8_9） （p.1、No. 8 参照）

マザーボードには 2 つの ヘッダーがあります。各 USB 2.0 ヘッダーは、2 つ のポートをサポートでき

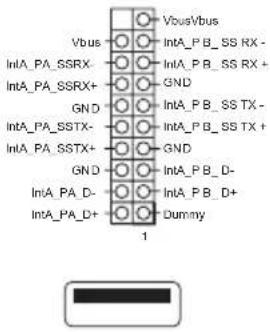

USB 3.0 ヘッダー (19 ピン USB3_5_6) (p.1、No. 10 参照 ) (USB3_7) (p.1、No. 11 参照 )

マザーボードには 1 つの ヘッダーと 1 つのポート が装備されています。各 USB 3.0 ヘッダーは、2 つ のポートをサポートでき

（9 ピン HD_AUDIO1） （p.1、No. 27 参照） このヘッダーは、フロント オーディオパネルにオー ディオデバイスを接続す

（4 ピン SPEAKER1） （p.1、No. 19 参照） シャーシスピーカーはこ のヘッダーに接続してく

（4 ピン CHA_FAN1） （p.1、No. 29 参照） （3 ピン CHA_FAN2） （p.1、No. 1 参照） （3 ピン CHA_FAN3） （p.1、No. 22 参照） （3 ピン PWR_FAN1） （p.1、No. 28 参照） ファンケーブルはファン コネクターに接続し、黒 線とアースピンを合わせ

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしてい ることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよ びシャーシのマニュアルの指示に従ってください。

AC’97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続。 B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続。

C. アース (GND) をアース (GND) に接続。

D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。AC’97 オーディ オパネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」 タブで、「録音音量」を調整してください。 GND +12V FAN_SPEED GND +12V FAN_SPEED GND

Fatal1ty 990FX Killer/3.1シリーズ CPU ファンコネクター （4 ピン CPU_FAN1） （p.1、No. 3 参照） （3 ピン CPU_FAN2） （p.1、No. 4 参照） このマザーボードは 4 ピ ン CPU ファン（静音ファ ン）コネクターを提供し ます。3 ピンの CPU ファ ンを接続する場合には、 ピン 1-3 に接続してくださ

ATX 電源コネクター （24 ピン ATXPWR1） （p.1、No. 7 参照） このマザーボードは 24 ピン ATX 電源コネクター を提供します。20 ピンの ATX 電源を使用するに は、ピン 1 と 13 番に合わ せて接続してください。 ATX12V 電源コネクター （8 ピン ATX12V1） （p.1、No. 2 参照） このマザーボードは 8 ピ ン ATX12V 電源コネク ターを提供します。4 ピ ンの ATX 電源を使用す るには、ピン 1 と 5 番に 合わせて接続してくださ

PCIe 電源コネクタ （4 ピン SLI/XFIRE_ PWR1） （p.1、No. 23 参照） このマザーボードに 3 枚 のグラフィックスカード を取り付ける場合は、こ のコネクタをハードディス ク電源コネクタと接続し

赤外モジュールヘッダー （5 ピン IR1） （p.1、No. 24 参照） このヘッダーはオプションのワ イヤレス送受信赤外モジュール をサポートしています。

シリアルポートヘッダー （9 ピン COM1） （p.1、No. 25 参照） この COM1 ヘッダーはシ リアルポートモジュール

SPDIF Out コネクター （2 ピン SPDIF_OUT1） （p.1、No. 26 参照）

HDMI VGA カードの SPDIF_OUT コネクター をこのヘッダーに接続し

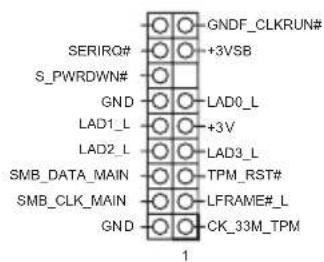

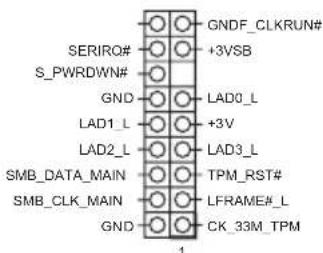

TPM ヘッダー （17 ピン TPMS1） （p.1、No. 13 参照） このコネクターはトラス テッドプラットフォーム モジュール（TPM）システ ムをサポートし、鍵、デジ タル証明書、パスワード、 データを安全に保管する ことができます。 TPMシ ステムはまた、ネットワー クセキュリティを高め、デ ジタル証明書を保護し、 プラットフォームの完全
