MANUAL DE USUARIO Fatal1ty 990FX Killer/3.1 ASROCK

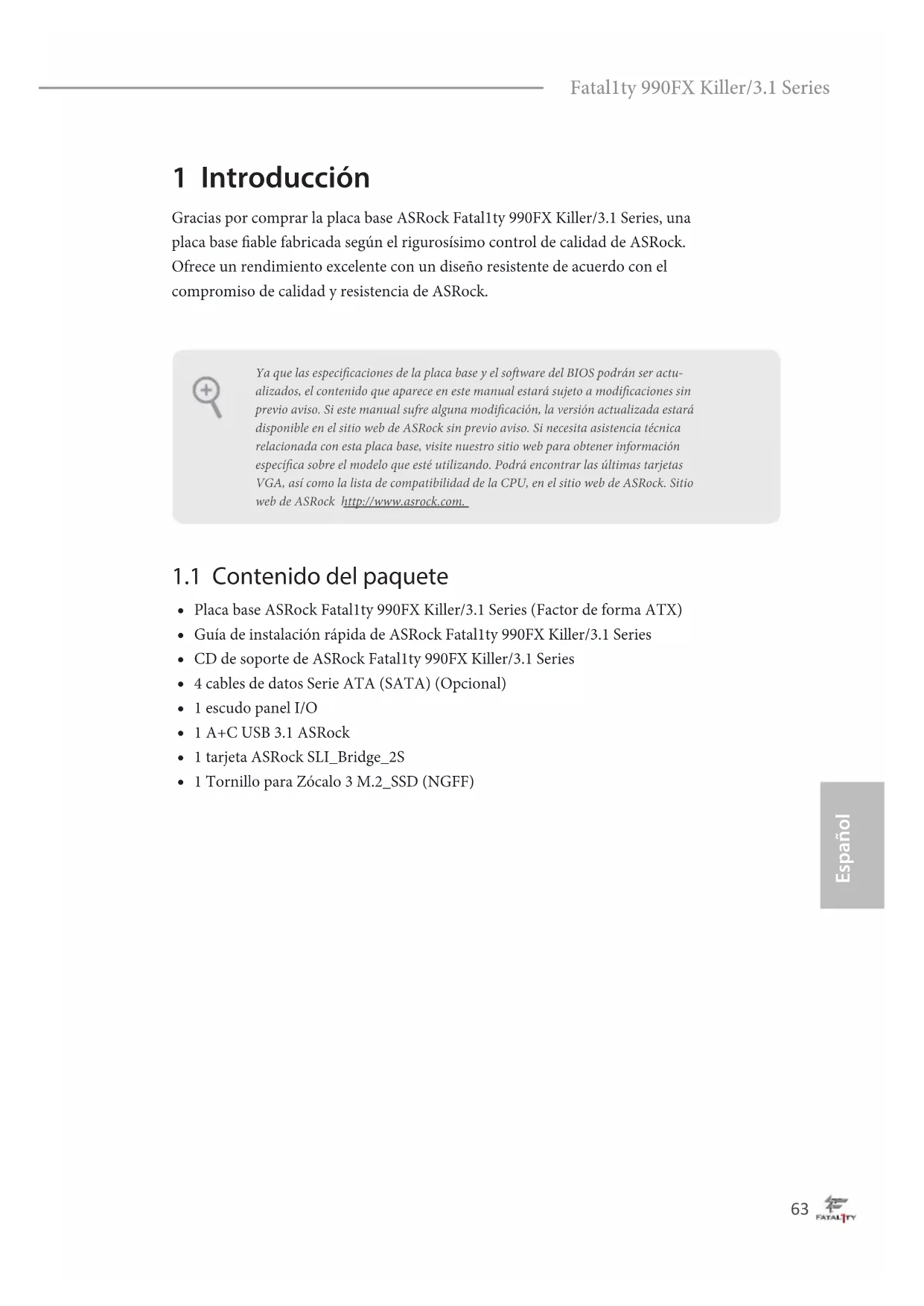

Gracias por comprar la placa base ASRock Fatal1ty 990FX Killer/3.1 Series, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en este manual estará sujeto a modificaciones sin previo aviso. Si este manual sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock Fatal1ty 990FX Killer/3.1 Series (Factor de forma ATX)
• Guía de instalación rápida de ASRock Fatal1ty 990FX Killer/3.1 Series
• CD de soporte de ASRock Fatal1ty 990FX Killer/3.1 Series
  • 4 cables de datos Serie ATA (SATA) (Opcional)
  • 1 escudo panel I/O
  • 1 A+C USB 3.1 ASRock
  • 1 tarjeta ASRock SLI_Bridge_2S
  • 1 Tornillo para Zócalo 3 M.2_SSD (NGFF)

1.2 Especificaciones

Plataforma

• Factor de forma ATX
- Diseño de los Condensadores: Premium Gold (Condensadores de polímero conductor, de alta calidad, 100% fabricados en Japón)
• PCB de fibra de vidrio de alta densidad

CPU

• Compatibilidad con procesadores con conector AM3+
• Compatibilidad con procesadores con conector AM3: procesador AMD Phenom™ II X6 / X4 / X3 / X2 (excepto 920/940) / Athlon II X4 / X3 / X2 / Sempron
• Compatible con CPU de ocho núcleo
• Con soporte UCC (Unlock CPU Core)
• Diseño Digi Power
• Avanzado diseño de fases de potencia 8 + 2
• Compatible con CPU de hasta 140W
• Con soporte para tecnología Cool 'n' Quiet ^TM de AMD
  • FSB 2600 MHz (5.2 GT/s)
• Admite tecnología de aumento de velocidad liberada
• Soporta Tecnología de Hiper-Transporte 3.0 (HT 3.0)

Conjunto de chips

• North Bridge: AMD 990FX
• South Bridge: AMD SB950

Memoria

• Tecnología de memoria de Doble Canal DDR3
  • 4 ranuras DDR3 DIMM
• Compatible con memoria no-ECC, sin búfer DDR3 2450(OC) /2100(OC)/1600/1333/1066 (consulte la ADVERTENCIA1)
• Capacidad máxima de la memoria del sistema: 64GB (consulte la ADVERTENCIA2)
• Compatible con Extreme Memory Profile (XMP)1.3/1.2 de Intel®
• Admite tecnología de perfil de memoria AMD (AMP, Memory Profile Technology)

Ranura de expansión

PCIE5: modo x4)

y CrossFireX ^TM

^TM , 3-Way CrossFireX ^TM

^TM y SLI ^TM

Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek ALC1150 Audio Codec)
• Compatible con audio Blu-ray Premium
  • Compatible con Purity Sound ^TM 2
• Tapas de audio Nichion de la serie Fine Gold
• 115dB SNR DAC con amplificador diferencial
• Amplificador de auriculares de alta calidad TI® NE5532
  (admite auriculares de hasta 600 ohmios)
• Tecnología Direct Drive
• Cubierta de aislaiento de EMI (interferencias
  electromagnéticas)
• Protección de aislamiento PCB (circuito impreso)
• Compatible con DTS Connect

LAN

• PCIE x1 LAN Gigabit 10/100/1000 Mb/s
• Qualcomm® Atheros® Killer™ E2200 Series
• Compatible con Wake-On-LAN
- Compatible con protección contra rayos y electricidad electrostática (protección ASRock Full Spike)
- Compatible con Ethernet de consumo eficiente de energía 802.3az
- Compatible con PXE

Panel

trasero I/O

• 1 puerto de ratón PS/2
• 1 puerto de teclado PS/2
- 1 puerto de salida SPDIF óptica
- 5 puertos USB 2.0 (compatible con protección contra electrici-(compatible con p dad estática (protección ASRock Full Spike))
- 1 puerto de ratón Fatality (USB 2.0) (compatible con protec-(compatible con praci ó n contra electricidad estática (protección ASRock Full Spike))
- 4 puertos USB 3.0 (Concentrador ASMedia) (compatible con protección contra electricidad estática (protección ASRock Full Spike))
• 1 conector eSATA3
- 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
- Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono

A+C USB 3.1

ASRock

• 1 x Puerto USB 3.1 Tipo A por (10 Gb/s) (admite protección ESD, es decir, protección total contra picos ASRock)
• 1 x Puerto USB 3.1 Tipo C por (10 Gb/s) (admite protección ESD, es decir, protección total contra picos ASRock)

Almace-namiento

• Los 5 conectores SATA3 de 6,0 Gb/s, compatibles con RAID (RAID 0, RAID 1, RAID 0+1, JBOD y RAID 5), NCQ, AHCI y "Hot Plug"
• 1 Zócalo 3 M.2_SSD (NGFF); admite módulo M.2 SATA3 6,0 Gb/s y módulo M.2 PCI Express hasta Gen2 x2 (10 Gb/s) (el Zócalo 3 M.2_SSD (NGFF) se comparte con el conector eSATA3)

Conectores

• 1 cabezal IR
  • 1 cabezal de puerto COM
• 1 cabezal TPM
• 1 cabezal de indicador LED de alimentación
• 2 conectores de ventilador de la CPU (1 de 4 pines y 1 de 3 pines)
• 3 conectores de ventilador del chasis (1 de 4 pines y 2 de 3 pines)

- 1 conector de ventilador de alimentación (de 3 pines)

• 1 conector de alimentación ATX de 24 pines

- 1 conector de alimentación de 8 pines y 12V (conector de alimentación de alta densidad)

• 1 conector de alimentación PCIe

• 1 conector de audio del panel frontal

• 1 conector de salida SPDIF

- 2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

- 1 USB 3.0 vertical de tipo A (compatible con protección contra electricidad estática (protección ASRock Full Spike))

- 1 cabezal Etron EJ188 USB 3.0 (compatible con 2 puertos USB 3.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

• BIOS Legal UEFI AMI de 32Mb compatibles con interfaz gráfica de usuario
• Soporta "Plug and Play"
• Eventos de reactivación conformes con ACPI 1.1
• Soporta "jumper free setup"
  • Compatible con SMBIOS 2.3.1
• Multiajuste de voltaje de CPU, DRAM, NB, HT, CPU VDDA, PCIE VDDA, CPU NB

Monitor del hardware

• Método de sensor de temperatura de la CPU/Chasis
• Tacómetro del ventilador de alimentación/CPU/Chasis
• Ventilador silencioso de la CPU/Chasis (permite ajustar automáticamente la velocidad del ventilador del chasis mediante la temperatura de la CPU)
  • Control multivelocidad del ventilador de la CPU/Chasis
  • Control del voltaje: +12V, +5V, +3,3V, CPU Vcore

so

- Compatible con Microsoft® Windows® 10 de 64 bits / 8.1 de 32 bits / 8.1 de 64 bits / 8 de 32 bits / 8 de 64 bits / 7 de 32 bits / 7 de 64 bits

Certificaciones

- FCC, CE, WHQL - Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overclocking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

1. Que la velocidad de memoria de 2450/2100 MHz se admita o no se admita, depende de la configuración AM3/AM3+ Procesador que adopte. Si desea adoptar el módulo de memoria DDR3 2450/2100 en esta placa base, consulte la lista de compatibilidad de memorias en nuestro sitio Web para obtener los módulos de memoria compatibles. Sitio Web de ASRock: http://www.asrock.com
2. Debido a las limitaciones del sistema, el tamaño real de la memoria debe ser inferior a 4GB para que el sistema pueda funcionar bajo Windows* 8.1 / 8 / 7. Para equipos con Windows* OS con CPU de 64-bit, no existe dicha limitación. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows* no puede utilizar.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda "Corto". Si no coloca la tapa de puente en los pines, el puente queda "Abierto". La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son "Cortos" cuando se coloca una tapa de puente en estos 2 pines.

Short Open 1 2 3

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pág.1, N.º 21)

Borrado de CMOSPredeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 20)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de alimentación del sistema):

conéctelo al indicador del estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

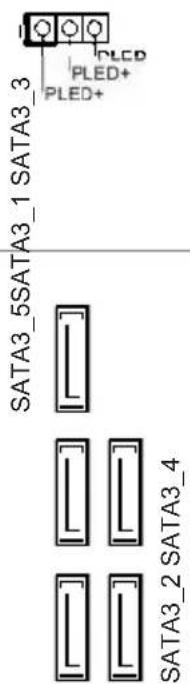

Cabezal de indicador LED de alimentación (PLED1 de 3 pines) (consulte la pág.1, N.º 18)

Conectores Serie ATA3 (SATA3_1: consulte la pág.1, N.º 17) (SATA3_2: consulte la pág.1, N.º 16) (SATA3_3: consulte la pág.1, N.º 14) (SATA3_4: consulte la pág.1, N.º 15) (SATA3_5: consulte la pág.1, N.º 12)

SATA3_5SATA3_1 SATA3_3 PLED+ PLED+ SATA3_2 SATA3_4

Conecte el indicador LED de alimentación del chasis a este cabezal para indicar el estado de alimentación del sistema.

Estos cinco conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Cabezales USB 2.0 (USB6_7 de 9 pines) (consulte la pág.1, N.º 9) (USB8_9 de 9 pines) (consulte la pág.1, N.º 8)

USB_PWR P- P+ GND DUMMV 1 GND P- P+ USB_PWR

Además de seis puertos USB 2.0 en el panel I/O, esta placa base contiene dos cabezales. Cada cabezal USB 2.0 admite dos puertos.

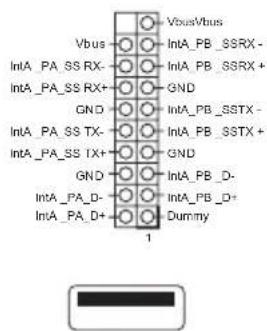

Cabezales USB 3.0 (USB3_5_6 de 19 pines) (consulte la pág.1, N.º 10)

Vbus/Vbus IntA_PB_SSRX - IntA_PB_SSRX + GND GND IntA_PB_SSTX - IntA_PB_SSTX + GND GND IntA_PB_D- IntA_PB_D+ IntA_PB_D+ Dummy 1

Además de cuatro puertos USB 3.0 en el panel de E/S, esta placa base cuenta con una base de conexiones y un puerto. Cada cabezal USB 3.0 admite dos puertos.

(USB3_7) (consulte la pág.1, N.º 11)

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 27)

GND PRESENCE# MIC_RET OUT_RET OUT2_L .I SFNSF OUT2_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC'97, instálelo en el cabezal de audio del panel frontal siguiendo los siguientes pasos:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente para el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Cabezal de altavoces del chasis

(SPEAKER1 de 4 pines) (consulte la pág.1, N.º 19)

Conecte el altavoz del chasis a este cabezal.

Conectores del ventilador de alimentación y del chasis

(CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 29)

(CHA_FAN2 de 3 pines) (consulte la pág.1, N.º 1)

(CHA_FAN3 de 3 pines) (consulte la pág.1, N.º 22)

(PWR_FAN1 de 3 pines) (consulte la pág.1, N.º 28)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conectores del ventilador de la CPU

(CPU_FAN1 de 4 pines)

(consulte la pág.1, N.º 3)

(CPU_FAN2 de 3 pines)

(consulte la pág.1, N.° 4)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Conector de alimentación ATX

(ATXPWR1 de 24 pines)

(consulte la pág.1, N.° 7)

Esta placa base

contiene un conector de alimentación ATX de 24

pines. Para utilizar una toma de alimentación

ATX de 20 pines,

conéctela en los Pines del 1 al 13.

Conector de alimentación ATX de 12V

(ATX12V1 de 8 pines)

(consulte la pág.1, N.º 2)

Esta placa base

contiene un conector de alimentación ATX de 12

y 8 pines. Para utilizar

una toma de alimentación

ATX de 4 pines, conéctela en los Pines del 1 al 5.

Conector de alimentación PCIe

(SLI/XFIRE_PWR1 de 4 pines)

(consulte la pág.1, N.° 23)

Conecte este conector con un conector de

alimentación de dis duro cuando haya tres tarjetas gráficas instaladas en esta placa base.

Cabezal de módulo infrarrojo

(IR1 de 5 pines)

(consulte la pág.1, N.º 24)

Este cabezal admite un

módulo infrarrojo opcional de transmisión y recepción inalámbrico.

Cabezal de puerto serie (COM1 de 9 pines) (consulte la pág.1, N.º 25)

Este cabezal COM1 admite un módulo de puerto serie.

Conector de salida SPDIF (SPDIF_OUT1 de 2 pines) (consulte la pág.1, N.º 26)

Conecte el conector SPDIF_OUT de una tarjeta VGA HDMI a este cabezal con un cable.

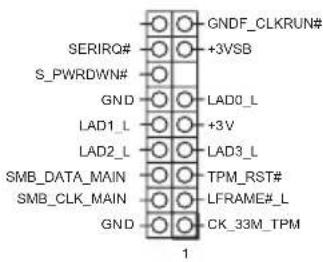

Cabezal TPM (TPMS1 de 17 pines) (consulte la pág.1, N.º 13)

GNDF_CLKRUN# +3VSB SERIRQ# S_PWRDWN# GND LAD0_L LAD1_L +3V LAD2_L LAD3_L SMB_DATA_MAIN TPM_RST# SMB_CLK_MAIN LFRAME#_L GND CK_33M_TPM 1

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege identidades digitales y garantiza la integridad de la plataforma.

1 Введение

(consultar p.1, N.° 21)

Terminal do painel de sistema (PAINEL1 de 9 pinos) (consultar p.1, N.º 20)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

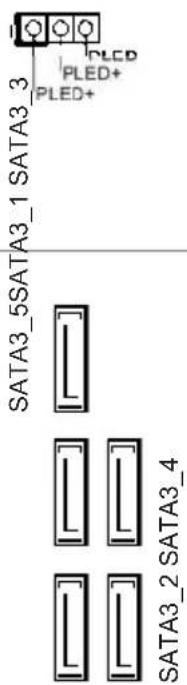

Conectores ATA3 de série (SATA3_1: consultar p.1, N.º 17) (SATA3_2: consultar p.1, N.º 16) (SATA3_3: consultar p.1, N.º 14) (SATA3_4: consultar p.1, N.º 15) (SATA3_5: consultar p.1, N.º 12)

SATA3_5SATA3_1 SATA3_3 PLCD PLED+ PLED+ SATA3_2 SATA3_4

Terminais USB 2.0 (USB6_7 de 9 pinos) (consultar p.1, N.º 9) (USB8_9 de 9 pinos) (consultar p.1, N.º 8)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Terminais USB 3.0 (USB3_5_6 de 19 pinos) (consultar p.1, N.º 10)

(USB3_7) (consultar p.1, N.° 11)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ VbusVbus IntA_P_B_SSRX- IntA_P_B_SSRX+ GND IntA_P_B_SSTX- IntA_P_B_SSTX+ GND IntA_P_B_D- IntA_P_B_D+ Dumm y

Terminal de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (consultar p.1, N.º 27)

GND PRESENCE# MIC_RET OUT_RET OUT2_L I_SFNSF OUT2_R MIC2_R MIC2_L

(SPEAKER1 de 4 pinos) (consultar p.1, N.º 19)

(consultar p.1, N.° 29)

(consultar p.1, N.° 22)

(PWR_FAN1 de 3 pinos)

(consultar p.1, N.° 28)

Conectores da ventoinha da CPU (CPU_FAN1 de 4 pinos) (consultar p.1, N.º 3)

(CPU_FAN2 de 3 pinos) (consultar p.1, N.° 4)

FAN_SPEED_CONTROL CPU_FAN_SPEED +12V GND 1 2 3 4 GND +12V CPU_FAN_SPEED

Conector de alimentação PCIe (SLI/XFIRE_PWR1 de 4 pinos) (consultar p.1, N.º 23)

Terminal do módulo de infra-vermelhos (IR1 de 5 pinos) (consultar p.1, N.º 24)

Terminal de porta de série (COM1 de 9 pinos) (consultar p.1, N.º 25)

Este terminal COM1 suporta um módulo de porta de série.

Conector de saída SPDIF (SPDIF_OUT1 de 2 pinos) (consultar p.1, N.º 26)

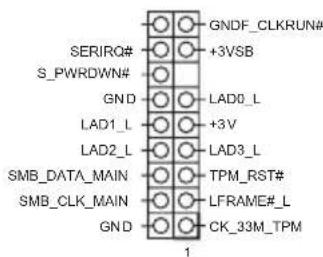

Terminal TPM (TPMS1 de 17 pinos) (consultar p.1, N.º 13)

SERIRQ# S_PWRDWN# GND LAD1_L LAD2_L SMB_DATA_MAIN SMB_CLK_MAIN GND GNDF_CLKRUN# +3VSB LAD0_L +3V LAD3_L TPM_RST# LFRAME#_L CK_33M_TPM 1
