MANUAL DE UTILIZADOR Fatal1ty 990FX Killer/3.1 ASROCK

Caracter- ísticas del BIOS

Obrigado por ter comprado a placa principal ASRock Fatal1ty 990FX Killer/3.1 Series, uma placa principal fiável produzida sob os rigorosos critérios de controlo de qualidade da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Dado que as especificações da placa principal e o software do BIOS poderão ser actualizados, o conteúdo deste manual estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a este manual, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal, visite o nosso Web site para obter informações específicas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

• Placa principal ASRock Fatal1ty 990FX Killer/3.1 Series (Formato ATX)
• Guia de instalação rápida da ASRock Fatal1ty 990FX Killer/3.1 Series
• CD de suporte da ASRock Fatal1ty 990FX Killer/3.1 Series
• 4 x Cabos de dados Serial ATA (SATA) (Opcional)
• 1 x Painel de E/S
  • 1 x A+C USB 3.1 ASRock
  • 1 x Placa Bridge_SLI_2S ASRock
  • 1 x Parafuso M.2_SSD (NGFF) Socket 3

1.2 Especificações

Plataforma

• Formato ATX
• Design de condensadores banhados a ouro de alta qualidade (Condensadores de polímeros condutores de alta qualidade 100% fabricados no Japão)
• Tecido de Vidro de Alta densidade PCB

CPU

• Suporte para processadores AM3+
• Suporte para processadores AM3: Processador AMD
• Phenom ^TM II X6 / X4 / X3 / X2 (exceto 920 / 940) / Athlon II X4 / X3 / X2 / Sempron
  • Preparado para CPU de oito núcleos
  • Suporta UCC (Unlock CPU Core)
• Design Digi Power
• Alimentação de 8 + 2 fases
• Suporta CPU até 140W
• Suporta a tecnologia Cool 'n' Quiet da AMD
  • FSB de 2600 MHz (5,2 GT/s)
• Suporta a tecnologia Untied Overclocking
• Suporta a tecnologia Hyper-Transport 3.0 (HT 3.0)

Chipset

• North Bridge: AMD 990FX
• South Bridge: AMD SB950

Memória

• Tecnologia de memória DDR3 de dois canais
  • 4 x ranhuras DIMM DDR3
• Suporta memória DDR3 2450(OC)/2100(OC)/1600/1333/1066, não ECC, sem memória intermédia (consultar AVISO1)
• Capacidade máxima da memória do sistema: 64GB (consultar AVISO2)
• Suporta Extreme Memory Profile (XMP)1.3/1.2 da Intel®
• Suporta Tecnologia de Perfil de Memória AMD (AMP)

Ranhuras de expansão

PCIE5: modo x4)

^TM , 3-Way CrossFireX ^TM e

CrossFireX ^TM

^TM e SLI ^TM da NVIDIA ^®

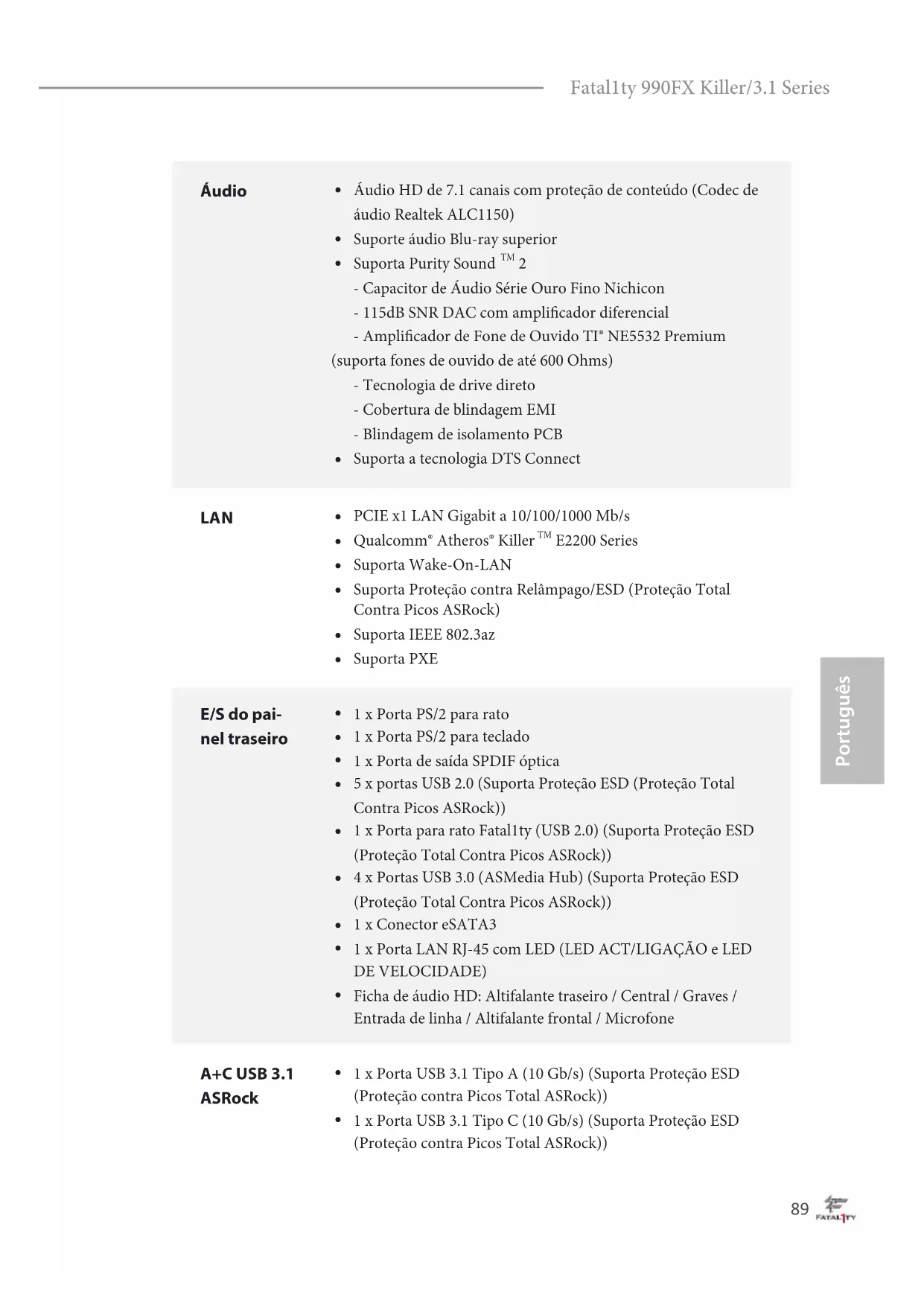

Áudio

• Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1150)
• Suporte áudio Blu-ray superior
• Suporta Purity Sound ^TM 2
• Capacitor de Áudio Série Ouro Fino Nichicon
• 115dB SNR DAC com amplificador diferencial
• Amplificador de Fone de Ouvido TI° NE5532 Premium
  (suporta fones de ouvido de até 600 Ohms)
• Tecnologia de drive direto
• Cobertura de blindagem EMI
• Blindagem de isolamento PCB
  • Suporta a tecnologia DTS Connect

LAN

• PCIE x1 LAN Gigabit a 10/100/1000 Mb/s
• Qualcomm® Atheros® Killer™ E2200 Series
- Suporta Wake-On-LAN
- Suporta Proteção contra Relâmpago/ESD (Proteção Total Contra Picos ASRock)
• Suporta IEEE 802.3az
- Suporta PXE

• 1 x Porta PS/2 para rato
• 1 x Porta PS/2 para teclado
• 1 x Porta de saída SPDIF óptica
- 5 x portas USB 2.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
- 1 x Porta para rato Fatality (USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
- 4 x Portas USB 3.0 (ASMedia Hub) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
• 1 x Conector eSATA3
- 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)
- Ficha de áudio HD: Altifalante traseiro / Central / Graves / Entrada de linha / Altifalante frontal / Microfone

A+C USB 3.1 ASRock

• 1 x Porta USB 3.1 Tipo A (10 Gb/s) (Suporta Proteção ESD (Proteção contra Picos Total ASRock))
• 1 x Porta USB 3.1 Tipo C (10 Gb/s) (Suporta Proteção ESD (Proteção contra Picos Total ASRock))

Armazena-mento	5 x conectores SATA3 a 6,0 Gb/s, com suporte para RAID (RAID 0, RAID 1, RAID 0+1, JBOD e RAID 5), NCQ, AHCI e “Hot Plug”1 x M.2_SSD (NGFF) Socket 3, suporta módulo M.2 SATA3 6,0 Gb/s e módulo M.2 PCI Express até Gen2 x2 (10 Gb/s) (M.2_SSD (NGFF) Socket 3 é partilhado com o conector eSATA3)
Conector	1 x Terminal IV1 x Terminal de porta COM1 x Terminal TPM1 x Conector para LED de alimentação2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos)3 x Conectores da ventoinha do chassis (1 x 4 pinos, 2 x 3 pinos)1 x Conector da ventoinha de alimentação (3 pinos)1 x conector de alimentação de 24 pinos ATX1 x conector de alimentação de 12V com 8 pinos (Conector de alimentação de alta densidade)1 x Conector de alimentação PCIe1 x conector de áudio do painel frontal1 x Conector de saída SPDIF2 x terminais USB 2.0 (suporte para 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))1 x USB 3.0 Tipo A Vertical (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))1 x terminal Etron EJ188 USB 3.0 (suporte para 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
Funciona-lidades da BIOS	BIOS UEFI oficial da AMI com 32Mb com suporte de interfaceSuporta dispositivos “Plug and Play”Eventos de reactivação compatíveis com ACPI 1.1Suporta dispositivos sem jumperSuporta SMBIOS 2.3.1Multi-ajuste de tensão de CPU, DRAM, NB, HT, CPU VDDA, PCIE VDDA, CPU NB

Monitor de hardware

• Sensor de temperatura de CPU/Chassis
• Taquímetro de ventoinha de CPU/Chassis/Alimentação
• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste automático da velocidade da ventoinha do chassis através da temperatura da CPU)
• Controlo de velocidade da ventoinha de CPU/Chassis
  • Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore

Sistema Operativo

- Compatível com Microsoft® Windows® 10 64-bits / 8.1 32-bits / 8.1 64-bits / 8 32-bits / 8 64-bits / 7 32-bits / 7 64-bits

Certifica- ções

- FCC, CE, WHQL - Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com

Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afectar a estabilidade do sistema, ou mesmo causar danos aos componentes e dispositivos do seu sistema. Overclocking deverá ser efectuado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1. O suporte às velocidades 2450/2100MHz de memória depende da CPU AM3/AM3+ adotada. Se você quiser adotar módulos de memória DDR3 2450/2100 nesta placa, por favor verifique a lista de suporte de memórias em nosso website para as memórias compatíveis. Website ASRock: http://www.asrock.com

2. Devido a limitações do sistema operacional, o tamanho da memória pode ser menor que 4GB para a reserva de uso do sistema no Windows ^o 8.1 / 8 / 7. No Windows ^ 64-bit com CPU de 64-bit, não existe esta limitação. ode utilizar o ASRock XFast RAM para dar uso à memória que o Windows ^ não utiliza.

1.3 Configuração dos jumpers

A imagem abaixo ilustra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

Short Open 1 2 3

Jumper para limpar o CMOS

(CLRCMOS1)

Limpar CMOSPredefinição

CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os parâmetros do sistema para os valores predefinidos, encerre o computador e desligue a ficha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha em atenção que a palavra-passe, data, hora e perfil predefinido de utilizador apenas serão limpos se a pilha do CMOS for retirada.

1.4 Terminais e conectores integrados

Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal.

Ligue o botão de alimentação, o botão de reposição e o indicador do estado do sistema no chassis a este terminal de acordo com a descrição abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED ficará acesso quando o sistema estiver em funcionamento. O LED ficará intermitente quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED ficará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reposição, um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel frontal do chassis a este conector, certifique-se de que os fios e os pinos têm uma correspondência exacta.

Conector do LED de alimentação (PLED1 de 3 pinos) (consultar p.1, N.º 18)

Ligue o LED de alimentação do chassis a este terminal para indicar o estado de alimentação do sistema.

Estes cinco conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma velocidade de transferência de dados de até 6,0 Gb/s.

Para além das seis portas USB 2.0 no painel de E/S, existem dois terminais nesta placa principal. Cada terminal USB 2,0 é capaz de suportar duas portas.

Para além de quatro portas USB 3.0 no painel de entrada/saída, existe um conector e uma porta nesta placa principal. Cada terminal USB 3.0 é capaz de suportar duas portas.

Este terminal destina-se à ligação de dispositivos áudio ao painel de áudio frontal.

1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:

Λ. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os ligar para o painel de áudio AC'97.
E. Para activar o microfone frontal, aceda ao separador "Microfone Frontal" no painel de controlo Realtek e ajuste o "Volume de gravação".

Terminal do altifalante do chassis

Ligue o altifalante do chassis a este terminal.

Conectores da ventoinha do chassis e alimentação

(CHA_FAN1 de 4 pinos)

Ligue os cabos da ventoinha aos conectores da ventoinha colocando o cabo preto no pino de ligação à terra.

(CHA_FAN2 3 pinos)

(consultar p.1, N.° 1)

(CHA_FAN3 de 3 pinos)

Esta placa principal inclui um conector de ventoinha de CPU (Ventoinha silenciosa) de 4 pinos. Se pretender ligar uma ventoinha de CPU de 3 pinos, ligue-a ao Pino 1-3.

Conector de alimentação ATX (ATXPWR1 de 24 pinos) (consultar p.1, N.º 7)

Esta placa principal inclui um conector de alimentação de 12V ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (consultar p.1, N.º 2)

Esta placa principal inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

Ligue este conector a um conector de alimentação do disco rígido quando existirem três placas gráficas instaladas nesta placa principal.

Este terminal suporta um módulo de infra-vermelhos opcional para transmissão e recepção sem fios.

Ligue o conector SPDIF_OUT da placa VGA HDMI a este terminal através de um cabo.

Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, palavras-passe e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
