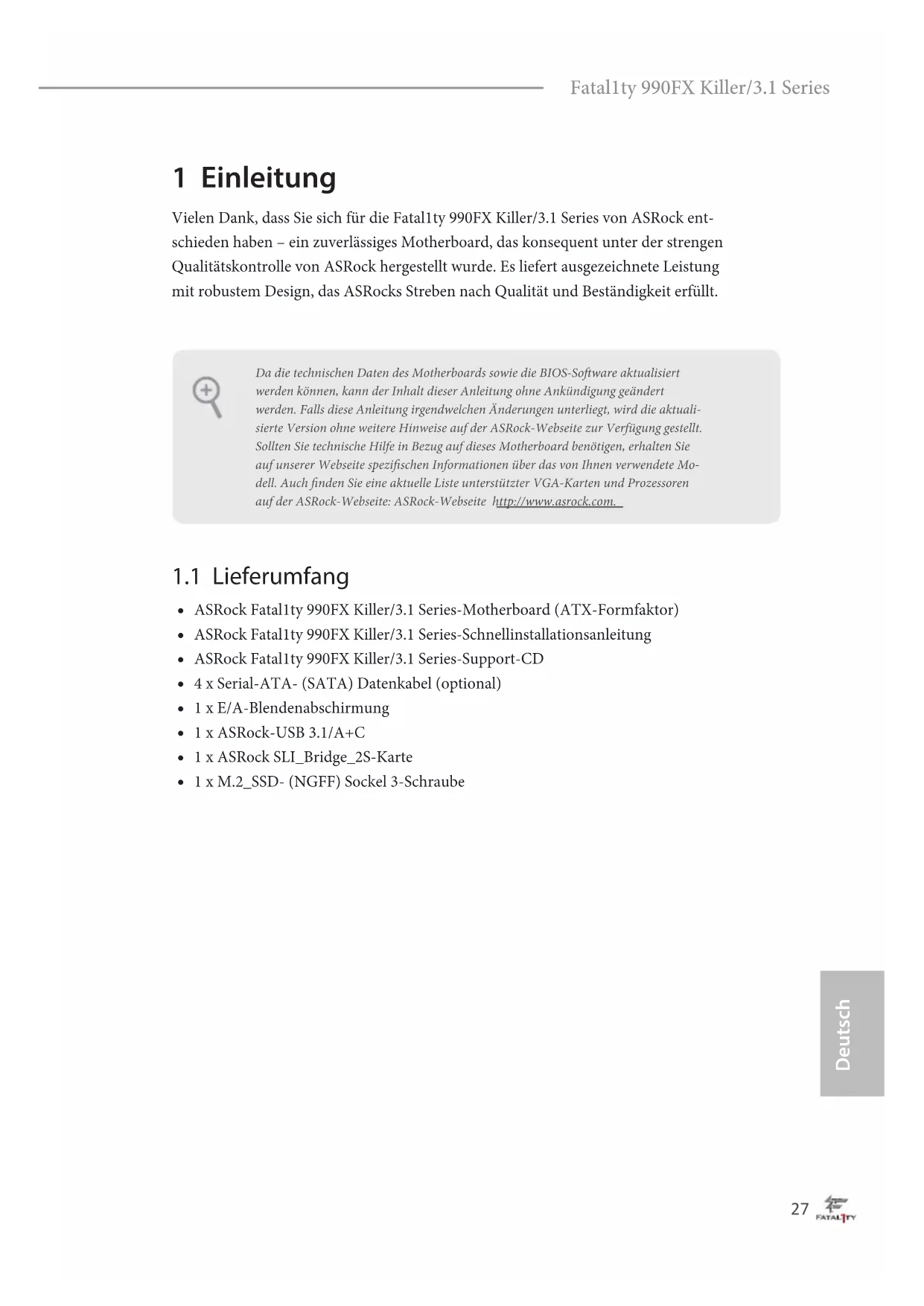

1 x E/A-Blendenabschirmung

1 x M.2_SSD- (NGFF) Sockel 3-Schraube Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktuali-sierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Mo-dell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.28 Deutsch

1.2 Technische Daten

Premium Gold-Kondensatordesign (100 % in Japan gefertigt, hochqualitative leitfähige Polymer-Kondensatoren)

Leiterplatte mit hochdichtem Glasgewebe Prozessor

Unterstützung von Socket AM3+-Prozessoren

Unterstützung von Socket AM3-Prozessoren: AMD Phenom

II X6 / X4 / X3 / X2 (außer 920 / 940) / Athlon X4 / X3 / X2 / Sempron-Prozessor

Acht-Kern-CPU-bereit

Unterstützt UCC (Unlock CPU Core)

Erweitertes 8 + 2-Stromphasendesign

Unterstützt CPU bis 140W

Unterstützt Cool ‘n’ Quiet

-Technologie von AMD

Unterstützt Untied-Übertaktungstechnologie

Unterstützt Hyper-Transport- 3.0 Technologie (HT 3.0) Chipsatz

Dualkanal-DDR3-Speichertechnologie

4 x DDR3-DIMM-Steckplätze

Unterstützt DDR3 2450(OC)/2100(OC)/1600/1333/1066 non- ECC, ungepuerter Speicher (siehe ACHTUNG1)

Systemspeicher, max. Kapazität: 64 GB (siehe ACHTUNG2)

Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2

Unterstützt AMDs Memory Prole Technology (AMP) Erweite- rungs- steckplatz

• 3 x PCI-Express 2.0-x16-Steckplätze (PCIE2/PCIE3: x16-Modus; PCIE5: x4-Modus)

2 x PCI-Express 2.0-x1-Steckplätze

• Unterstützt AMD Quad CrossFireX

• Unterstützt NVIDIA® Quad SLI

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150- Audiocodec)

Erstklassige Blu-ray-Audiounterstützung

Unterstützt Purity Sound

- Nichicon-Audiokappen der Fine Gold-Serie - 115-dB-SRV-DAC mit Dierentialverstärker - TI® NE5532 – erstklassiger Headset-Verstärker (unterstützt Headsets mit bis zu 600 Ohm) - Direct Drive Technology - Abdeckung mit EMV-Abschirmung - PCB-isolierte Abschirmung

Unterstützt DTS Connect LAN

Unterstützt Wake-On-LAN

Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla- dung (ASRock Full Spike Protection)

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Rückblen- de, E/A

1 x PS/2-Mausanschluss

1 x PS/2-Tastaturanschluss

1 x Optischer SPDIF-Ausgang

5 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x Fatal1ty-Mausanschluss (USB 2.0) (unterstützt Schutz ge-(unterstützt Schutz ge- gen elektrostatische Entladung (ASRock Full Spike Protection))

4 x USB 3.0-Ports (ASMedia-Hub) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x eSATA3-Anschluss

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

1 x USB 3.1-Typ-A-Port (10 Gb/s) (unterstützt Schutz vor ele- ktrostatischer Entladung (ASRock Full Spike Protection)

1 x USB 3.1-Typ-C-Port (10 Gb/s) (unterstützt Schutz vor ele- ktrostatischer Entladung (ASRock Full Spike Protection)30 Deutsch Speicher

5 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1, RAID 0+1, JBOD und RAID 5), NCQ, AHCI und „Hot-Plugging“

1 x M.2_SSD- (NGFF) Sockel 3, unterstützt M.2-SATA3-6,0- Gb/s-Modul und M.2-PCI-Express-Modul bis Gen2 x2 (10- Gb/s) (M.2_SSD- (NGFF) Sockel 3 wird mit dem eSATA3- Anschuss geteilt) Anschluss

1 x COM-Anschluss-Stileiste

1 x Betrieb-LED-Stileiste

1 x Netzteillüeranschluss (3-polig)

1 x 24-poliger ATX-Netzanschluss

1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

1 x PCIe-Netzanschluss

2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x Vertikal, Typ A, USB 3.0 (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x Etron EJ188 USB 3.0-Stileiste (unterstützt zwei USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) BIOS- Funktion

32-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung grascher Benutzerschnittstellen

Unterstützung für “Plug and Play”

ACPI 1.1-konforme Aufweckereignisse

SMBIOS 2.3.1-Unterstützung

CPU-/Gehäusetemperaturerkennung

CPU/Gehäuse/Netzteil-Lüertachometer

Lautloser CPU-/Gehäuselüer (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüers über die CPU-Temperatur)

CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betriebssy- stem

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com32 Deutsch Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken ver- bunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwor- tung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1. Ob die Speichergeschwindigkeit 2450/2100 MHz unterstützt wird, hängt von der

von Ihnen eingesetzten AM3/AM3+-CPU ab. Schauen Sie bitte auf unseren Inter- netseiten in der Liste mit unterstützten Speichermodulen nach, wenn Sie DDR3 2450/2100-Speichermodule einsetzen möchten. ASRock-Internetseite: http://www.asrock.com

2. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speichergröße weni-

ger als 4 GB betragen, da unter Windows® 8.1 / 8 / 7 etwas Speicher zur Nutzung durch das System reserviert wird. Unter Windows® OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.33 Deutsch Fatal1ty 990FX Killer/3.1 Series

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbil- dung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlos- sen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 21) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS- Batterie entfernt wird. CMOS löschenStandard34 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 20) Verbinden Sie Netz- schalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbele- gung mit dieser Stileiste. Beachten Sie vor Anschlie- ßen der Kabel die positiven und negativen Kontakte. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Com- puter über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetrieb-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3- Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivität-LED): Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivi- tät-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.35 Deutsch Fatal1ty 990FX Killer/3.1 Series Betrieb-LED-Stileiste (3-polig, PLED1) (siehe S. 1, Nr. 18) Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des System- betriebsstatus mit dieser Stileiste. Serial-ATA-III- Anschlüsse (SATA3_1: siehe S. 1, Nr. 17) (SATA3_2: siehe S. 1, Nr. 16) (SATA3_3: siehe S. 1, Nr. 14) (SATA3_4: siehe S. 1, Nr. 15) (SATA3_5: siehe S. 1, Nr. 12) Diese fünf SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungs- geschwindigkeit bis 6,0 Gb/s. USB 2.0-Stileisten (9-polig, USB6_7) (siehe S. 1, Nr. 9) (9-polig, USB8_9) (siehe S. 1, Nr. 8) Neben sechs USB 2.0-Ports an der E/A-Blende ben- den sich zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstüt- zen. USB 3,0-Stileisten (19-polig, USB3_5_6) (siehe S. 1, Nr. 10) (USB3_7) (siehe S. 1, Nr. 11) Neben vier USB 3.0-Ports an der E/A-Blende be- nden sich eine Steckleiste und ein Port an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen.

IntA_PB _D+ Dummy IntA_PB _D- GND IntA_PB _SSTX + GND IntA_PB _SSTX - IntA_PB _SSRX + IntA_PB _SSRX - VbusVbus Vbus IntA _PA_SS RX- IntA _PA_SS RX+ GND IntA _PA_SS TX- IntA _PA_SS TX+ GND IntA _PA_D- IntA _PA_D+36 Deutsch Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 27) Diese Stileiste dient dem Anschließen von Audioge- räten an der Frontblende. Gehäuselautsprechersti- leiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 19) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste. Gehäuse- und Netzteillüf- teranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 29) (3-polig, CHA_FAN2) (siehe S. 1, Nr. 1) (3-polig, CHA_FAN3) (siehe S. 1, Nr. 22) (3-polig, PWR_FAN1) (siehe S. 1, Nr. 28) Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse

muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Sy- stems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Wenn Sie ein AC’97-Audiopanel nutzen, installieren Sie es bitte anhand der nach-

stehenden Schritte an der Audiostileiste (Frontblende): A. Verbinden Sie Mic_IN (MIC) mit MIC2_L. B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L. C. Verbinden Sie Erde (GND) mit Erde (GND). D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC’97-Audiopanel verbinden. E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic (Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recor- ding Volume (Aufnahmelautstärke)“ an. GND +12V FAN_SPEED GND +12V FAN_SPEED GND

12V FAN_SPEED37 Deutsch Fatal1ty 990FX Killer/3.1 Series CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 3) (3-polig, CPU_FAN2) (siehe S. 1, Nr. 4) Dieses Motherboard bietet einen 4-poligen CPU- Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 7) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 2) Dieses Motherboard bietet einen 8-poligen ATX-12- V-Netzanschluss. Bitte schließen Sie es zur Nut- zung eines 4-poligen ATX- Netzteils entlang Kontakt 1 und Kontakt 5 an. PCIe-Netzanschluss (4-polig, SLI/XFIRE_ PWR1) (siehe S. 1, Nr. 23) Bitte verbinden Sie diese Anschluss mit einem Festplattennetzanschluss, wenn drei Grakkarten an diesem Motherboard installiert sind. Infrarotmodul-Stileiste (5-polig, IR1) (siehe S. 1, Nr. 24) Diese Stileiste unterstützt ein optionales kabelloses Infrarotmo- dul zum Übertragen und Emp- fangen.

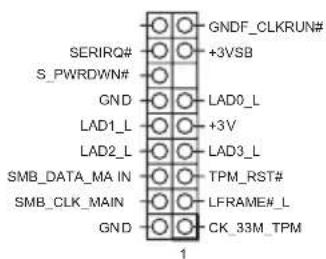

Deutsch Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 25) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. SPDIF-Ausgang (2-polig, SPDIF_OUT1) (siehe S. 1, Nr. 26) Bitte verbinden Sie den SPDIF_OUT-Anschluss einer HDMI-VGA-Karte über ein Kabel mit dieser Stileiste. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 13) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
