B450M-HDV - Scheda madre ASROCK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda madre Micro ATX
Socket	AMD AM4
Chipset	AMD B450
Fattore di forma	Micro ATX (24.4 x 21.7 cm)
Memoria	2 x DDR4, max 32 GB, dual channel, fino a 3200+ MHz (OC)
Grafica	Uscite D-Sub, DVI-D, HDMI, supporta APU AMD Ryzen Vega
Audio	Realtek ALC887, 7.1 canali HD
Rete	Realtek RTL8111H, Gigabit Ethernet
Archiviazione	4 x SATA3 6 Gbps, 1 x Ultra M.2 (PCIe Gen3 x4 / SATA)
USB	2 x USB 2.0 (posteriore), 4 x USB 3.1 Gen1 (posteriore), connettori USB aggiuntivi
Connettori di espansione	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1
Alimentazione	ATX 24 pin, 12V 4 pin per CPU
Peso	Circa 0,5 kg
Processori compatibili	AMD Ryzen serie 1000, 2000, 3000 (aggiornamento BIOS richiesto)
Uscite video	Triplo monitor, HDMI 4K@30Hz, DVI-D 1920x1200@60Hz
Protezioni	Condensatori solidi, protezione contro sovratensioni e scariche elettrostatiche
Sistema operativo supportato	Windows 10 64 bit
Manutenzione	Spolveratura regolare con aria compressa, evitare l'umidità
Riparabilità	Ricambi disponibili online (condensatori, connettori)

Domande frequenti - B450M-HDV ASROCK

Quali processori sono compatibili con la scheda madre ASRock B450M-HDV?

La scheda madre supporta i processori AMD Ryzen serie 1000 (Summit Ridge), 2000 (Pinnacle Ridge) e 3000 (Matisse) su socket AM4. Un aggiornamento del BIOS potrebbe essere necessario per i Ryzen 3000.

Che tipo di RAM utilizzare?

La scheda madre supporta memoria DDR4 in dual channel, con due slot. Utilizzare moduli non-ECC o ECC (senza buffer) a seconda del processore. Le frequenze supportate vanno da 2133 MHz a 3200+ MHz in overclocking.

Come installare un SSD M.2?

Inserire l'SSD M.2 nello slot Ultra M.2 situato tra il socket CPU e lo slot PCIe. Fissarlo con la vite fornita. Lo slot supporta i formati 2242, 2260 e 2280, con interfaccia SATA o PCIe Gen3 x4.

Posso utilizzare più monitor con questa scheda madre?

Sì, la scheda madre supporta fino a tre monitor simultaneamente tramite le porte D-Sub, DVI-D e HDMI. Utilizzare un APU Ryzen con grafica integrata per le uscite video.

Come aggiornare il BIOS?

Scaricare l'ultima versione del BIOS dal sito ASRock. Copiare il file su una chiavetta USB formattata in FAT32. Collegarla alla porta USB e accedere all'utility Instant Flash nel BIOS.

La scheda madre supporta il RAID?

Sì, supporta le modalità RAID 0, RAID 1 e RAID 10 tramite le quattro porte SATA3. Configurare il RAID nel BIOS dopo aver collegato i dischi.

Quali connettori di alimentazione sono necessari?

La scheda madre richiede un connettore ATX 24 pin e un connettore 12V 4 pin (spesso chiamato CPU 4 pin) per l'alimentazione del processore.

Posso installare una scheda grafica dedicata?

Sì, lo slot PCIe 3.0 x16 accetta le schede grafiche. Se si utilizza un processore Ryzen con grafica integrata, è possibile collegare la scheda grafica e le uscite della scheda madre verranno disattivate.

Qual è il peso approssimativo della scheda madre?

Il peso è di circa 0,5 kg (senza imballaggio). Prestare attenzione durante la manipolazione della scheda durante l'installazione.

Come pulire la scheda madre?

Spolverare regolarmente con aria compressa. Evitare umidità e prodotti chimici. Se necessario, utilizzare un panno morbido leggermente umido.
Non usare mai alcol o solventi.

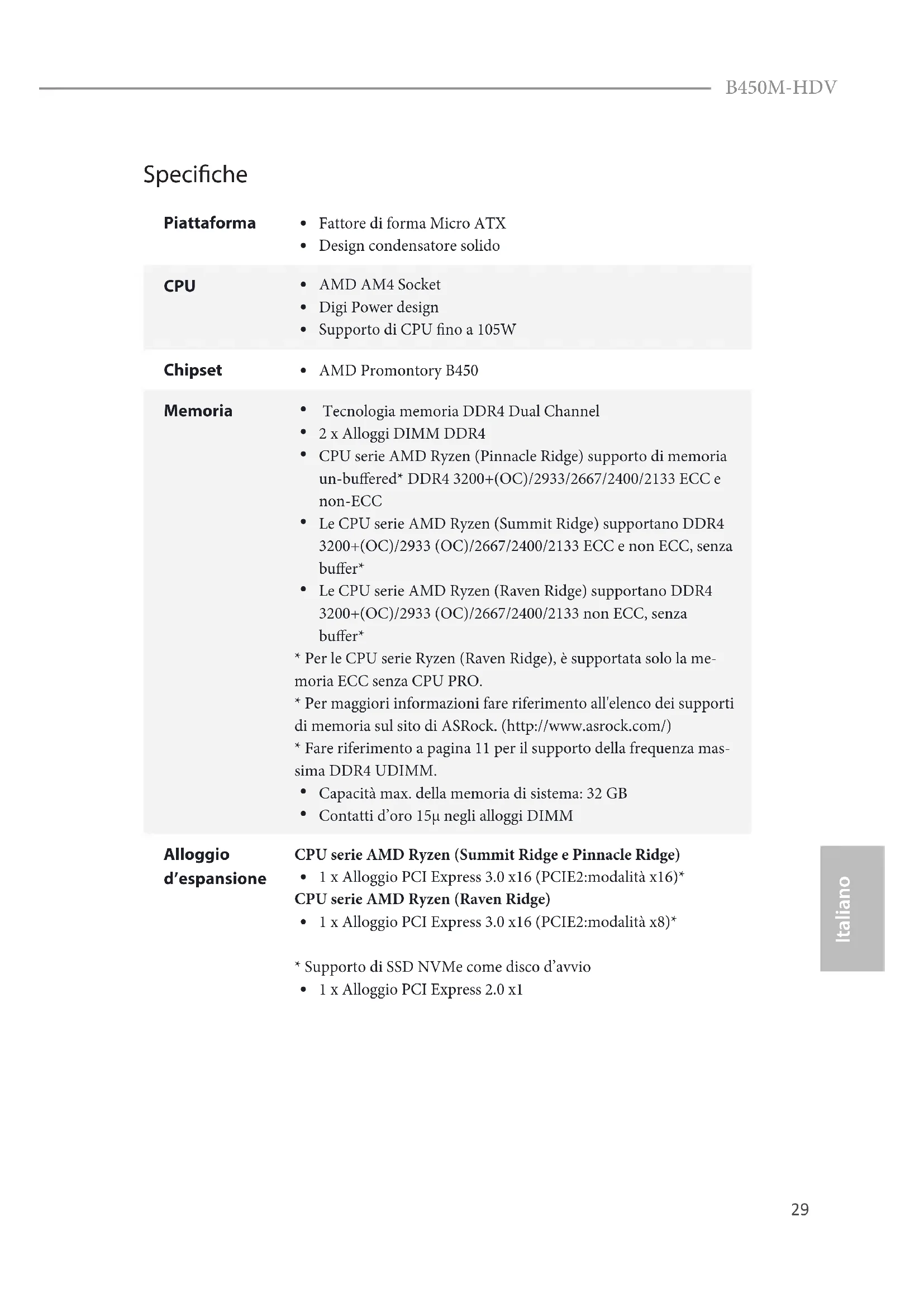

MANUALE UTENTE B450M-HDV ASROCK

Piattaforma	Fattore di forma Micro ATXDesign condensatore solido
CPU	AMD AM4 SocketDigi Power designSupporto di CPU fino a 105W
Chipset	AMD Promontory B450
Memoria	Tecnologia memoria DDR4 Dual Channel2 x Alloggi DIMM DDR4CPU serie AMD Ryzen (Pinnacle Ridge) supporto di memoria un-buffered* DDR4 3200+(OC)/2933/2667/2400/2133 ECC e non-ECCLe CPU serie AMD Ryzen (Summit Ridge) supportano DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC e non ECC, senza buffer*Le CPU serie AMD Ryzen (Raven Ridge) supportano DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 non ECC, senza buffer** Per le CPU serie Ryzen (Raven Ridge), è supportata solo la memoria ECC senza CPU PRO.* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)* Fare riferimento a pagina 11 per il supporto della frequenza massima DDR4 UDIMM.Capacità max. della memoria di sistema: 32 GBContatti d'oro 15μ negli alloggi DIMM

Alloggio d'espansione

CPU serie AMD Ryzen (Summit Ridge e Pinnacle Ridge)

• 1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x16)*

CPU serie AMD Ryzen (Raven Ridge)

• 1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x8)*

* Supporto di SSD NVMe come disco d'avvio • 1 x Alloggio PCI Express 2.0 x1

Grafica	• Grafica AMD RadeonTM series Vega integrata nelle APU series Ryzen* * Il supporto effettivo può variare in base alla CPU • DirectX 12, Pixel Shader 5.0 • Memoria condivisa max. 2GB • Tre opzioni di output grafico: D-Sub, DVI-D e HDMI • Supporto di tre monitor • Supporta HDMI con risoluzione massima fino a 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz • Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz • Supporta D-Sub con una risoluzione max. fino a 2048x1536 a 60 Hz • Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI) • Supporto di HDCP con le porte DVI-D e HDMI • Supporto riproduzione 4K Ultra HD (UHD) sulla porta HDMI
Audio	• Audio HD 7.1 CH (codec audio Realtek ALC887) * Per configurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio. • Supporta protezione da sovratensione • Cappucci audio ELNA
LAN	• 1 x PCIE LAN Gigabit 10/100/1000 Mb/s • Realtek RTL8111H • Supporto WOL (Wake-On-LAN) • Supporta protezione da fulmini/scariche elettrostatiche • Supporto Energy Efficient Ethernet 802.3az • Supporto PXE
I/O pannello posteriore	• 1 x porta mouse/tastiera PS/2 • 1 x porta D-Sub • 1 x porta DVI-D • 1 x porta HDMI • 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche) • 4 x porte USB 3.1 Gen1 (supporto protezione da scariche elettrostatiche) • 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED) • Connettori audio HD: Ingresso linea / altoparlante frontale / microfono

Archiviazione

• 4 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1, e RAID 10), NCQ, AHCI e Hot Plug
• 1 x socket Ultra M.2, supporta il modulo M.2 SATA3 6,0 Gb/s di tipo M Key 2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s) (con Summit Ridge, Raven Ridge e Pinnacle Ridge)*

* Supporto di SSD NVMe come disco d'avvio

• 1 x connettore porta stampa

• 1 x connettore porta COM

• 1 x connettore TPM

• 1 x collegamento altoparlante e intrusione telaio

• 1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

• 1 x Connettore ventola telaio (3-pin)

* Il connettore ventola telaio supporta ventole telaio con potenza massima di 1 A (12 W).

- 1 x connettore ventola chassis/ventola pompa dell'acqua (4 pin) (Smart Fan Speed Control)

* Il connettore ventola telaio/pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).

* CHA_FAN1WP sono in grado di rilevare se è in uso una ventola a 3 pin o a 4 pin.

• 1 x connettore alimentazione ATX 24 pin

• 1 x connettore alimentazione 12 V 4-pin

• 1 x connettore audio pannello frontale

- 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)

- 1 x connettore USB 3.1 Gen1 (supporto di 2 porte USB 3.1 Gen1) (supporto protezione da scariche elettrostatiche)

SO

• Microsoft® Windows® 10 64 bit
