ASROCK B450M-HDV - Motherboard
📄 64 Seiten Deutsch DE ⬇ Herunterladen 💬 KI-Frage ❓ 13 Fragen ⚙️ Technik
Notice ASROCK B450M-HDV - page 25
25 / 64
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
Produkttyp Micro-ATX-Mainboard
Sockel AMD AM4
Chipsatz AMD B450
Formfaktor Micro-ATX (24,4 x 21,7 cm)
Arbeitsspeicher 2 x DDR4, max. 32 GB, Dual-Channel, bis zu 3200+ MHz (OC)
Grafik Ausgänge D-Sub, DVI-D, HDMI, unterstützt AMD Ryzen Vega APUs
Audio Realtek ALC887, 7.1 HD-Kanäle
Netzwerk Realtek RTL8111H, Gigabit Ethernet
Speicher 4 x SATA3 6 Gbit/s, 1 x Ultra M.2 (PCIe Gen3 x4 / SATA)
USB 2 x USB 2.0 (hinten), 4 x USB 3.1 Gen1 (hinten), zusätzliche USB-Header
Erweiterungssteckplätze 1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1
Stromversorgung ATX 24-Pin, 12V 4-Pin für CPU
Gewicht Ca. 0,5 kg
Kompatible Prozessoren AMD Ryzen Serie 1000, 2000, 3000 (BIOS-Update erforderlich)
Videoausgänge Drei Monitore, HDMI 4K@30Hz, DVI-D 1920x1200@60Hz
Schutzfunktionen Feste Kondensatoren, Überspannungs- und ESD-Schutz
Unterstütztes Betriebssystem Windows 10 64-Bit
Wartung Regelmäßiges Entstauben mit Druckluft, Feuchtigkeit vermeiden
Reparierbarkeit Ersatzteile online erhältlich (Kondensatoren, Anschlüsse)

Häufig gestellte Fragen - B450M-HDV ASROCK

Welche Prozessoren sind mit dem ASRock B450M-HDV Mainboard kompatibel?
Das Mainboard unterstützt AMD Ryzen Serie 1000 (Summit Ridge), 2000 (Pinnacle Ridge) und 3000 (Matisse) auf Sockel AM4. Für Ryzen 3000 kann ein BIOS-Update erforderlich sein.
Welchen RAM-Typ verwenden?
Das Mainboard unterstützt DDR4-Speicher im Dual-Channel mit zwei Steckplätzen. Verwenden Sie je nach Prozessor non-ECC- oder ECC-Riegel (unbuffered). Unterstützte Frequenzen reichen von 2133 MHz bis zu 3200+ MHz beim Übertakten.
Wie installiere ich eine M.2-SSD?
Setzen Sie die M.2-SSD in den Ultra M.2-Steckplatz zwischen CPU-Sockel und PCIe-Slot ein. Befestigen Sie sie mit der mitgelieferten Schraube. Der Steckplatz unterstützt die Formate 2242, 2260 und 2280, über SATA oder PCIe Gen3 x4.
Kann ich mehrere Bildschirme mit diesem Mainboard verwenden?
Ja, das Mainboard unterstützt bis zu drei Bildschirme gleichzeitig über D-Sub, DVI-D und HDMI. Verwenden Sie eine Ryzen-APU mit integrierter Grafik für die Videoausgänge.
Wie aktualisiere ich das BIOS?
Laden Sie die neueste BIOS-Version von der ASRock-Website herunter. Kopieren Sie die Datei auf einen USB-Stick, der mit FAT32 formatiert ist. Schließen Sie ihn an einen USB-Port an und rufen Sie das Instant Flash-Dienstprogramm im BIOS auf.
Unterstützt das Mainboard RAID?
Ja, es unterstützt RAID 0, RAID 1 und RAID 10 über die vier SATA3-Anschlüsse. Konfigurieren Sie RAID im BIOS, nachdem Sie die Festplatten angeschlossen haben.
Welche Stromanschlüsse werden benötigt?
Das Mainboard benötigt einen ATX 24-Pin-Anschluss und einen 12V 4-Pin-Anschluss (auch CPU 4-Pin genannt) für die Stromversorgung der CPU.
Kann ich eine dedizierte Grafikkarte einbauen?
Ja, der PCIe 3.0 x16-Slot akzeptiert Grafikkarten. Wenn Sie einen Ryzen-Prozessor mit integrierter Grafik verwenden, können Sie die Grafikkarte einstecken, und die Mainboard-Ausgänge werden deaktiviert.
Wie schwer ist das Mainboard ungefähr?
Das Gewicht beträgt ca. 0,5 kg (ohne Verpackung). Gehen Sie bei der Installation vorsichtig mit der Karte um.
Wie reinige ich das Mainboard?
Entstauben Sie regelmäßig mit Druckluft. Vermeiden Sie Feuchtigkeit und Chemikalien. Verwenden Sie bei Bedarf ein weiches, leicht feuchtes Tuch.
Verwenden Sie niemals Alkohol oder Lösungsmittel.

Benutzerfragen zu B450M-HDV ASROCK

3 Fragen zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Ihre E-Mail-Adresse bleibt privat: Sie wird nur verwendet, um Sie zu benachrichtigen, falls jemand auf Ihre Frage antwortet.

Wo befindet sich der HDMI-Anschluss auf dem B450M-HDV?
Häufig Gestellte Fragen - 16 Std.
Antwort Notice-Facile

Das ASROCK B450M-HDV-Motherboard verfügt über einen HDMI-Anschluss auf der Rückseite. Dieser Anschluss unterstützt Auflösungen von bis zu 4K (3840 × 2160 @ 30Hz).

Zusätzlich zum HDMI bietet das B450M-HDV zwei weitere Videoausgangsoptionen auf der Rückseite:

  • HDMI-Anschluss - bis zu 4K @ 30Hz
  • DVI-D-Anschluss - bis zu 1920x1200 @ 60Hz
  • D-Sub-Anschluss - bis zu 2048x1536 @ 60Hz

Das Motherboard unterstützt auch eine Dreimonitor-Konfiguration, die es Ihnen ermöglicht, gleichzeitig drei verschiedene Displays anzuschließen. Diese Funktion erfordert einen Ryzen-Prozessor mit integrierter Grafik (Vega-Serie).

Antworten (sein Sie der Erste)
Warum sind meine USB-Ports auf dem B450M-HDV nicht mit Strom versorgt?
Häufig Gestellte Fragen - 16 Std.
Antwort Notice-Facile

Überprüfen Sie die allgemeine Stromversorgung des Systems

Stellen Sie zunächst sicher, dass beide Stromanschlüsse auf dem Motherboard richtig angeschlossen sind:

  • 24-poliger ATX-Anschluss: muss fest in der Nähe des RAM-Ports eingesteckt sein
  • 4-poliger 12V-Anschluss: muss in der Nähe des CPU-Sockels (oben links auf der Platine) eingesteckt sein

Überprüfen Sie, ob die allgemeine Stromversorgung funktioniert, indem Sie die LEDs auf dem Motherboard überprüfen und auf die Lüfter hören.

Testen Sie die hinteren USB-Ports

Das B450M-HDV verfügt über 2 USB 2.0-Ports und 4 USB 3.1 Gen1-Ports auf der Rückseite. Testen Sie zunächst ein USB-Gerät an jedem dieser Ports (verschiedene Typen). Wenn keiner funktioniert, liegt das Problem an der allgemeinen Stromversorgung.

Überprüfen Sie die internen USB-Anschlüsse

Wenn Sie Front-USB-Ports (Vorderseite des Gehäuses) verwenden, stellen Sie sicher, dass die internen Anschlüsse ordnungsgemäß an das Rückpaneel des Motherboards angeschlossen sind:

  • 2 x USB 2.0-Anschlüsse (unterstützt 4 USB 2.0-Ports)
  • 1 x USB 3.1 Gen1-Anschluss (unterstützt 2 USB 3.1 Gen1-Ports)

Stellen Sie sicher, dass keine Pins verbogen sind und dass die Anschlüsse sicher eingesteckt sind.

BIOS-Einstellungen zurücksetzen

In seltenen Fällen kann das BIOS die USB-Stromversorgung deaktiviert haben. Setzen Sie das BIOS auf die Standardeinstellungen zurück (Clear CMOS), indem Sie die Batterie des Motherboards 10 Sekunden lang entfernen und dann wieder einsetzen.

Antworten (sein Sie der Erste)
Wo schließt man die Stromanschlüsse auf dem B450M-HDV an?
Häufig Gestellte Fragen - 16 Std.
Antwort Notice-Facile

Das ASROCK B450M-HDV-Motherboard verfügt über zwei Hauptstromanschlüsse, die für den Betrieb unerlässlich sind:

  • 24-poliger ATX-Anschluss: Versorgt das Motherboard mit allgemeiner Energie. Dies ist der Hauptstromanschluss.
  • 4-poliger 12V-Anschluss: Dediiziert zur Stromversorgung des Prozessors (oft als 4-poliger CPU-Anschluss bezeichnet). Er muss angeschlossen sein, damit das System ordnungsgemäß funktioniert.

Stellen Sie sicher, dass Ihr Netzteil über diese beiden Anschlüsse verfügt, bevor Sie das Motherboard installieren. Beide Anschlüsse müssen gleichzeitig angeschlossen werden.

Zusätzliche Anschlüsse: Das Board verfügt auch über Anschlüsse für Kühlung (4-poliger CPU-Lüfter, 3-poliger Gehäuselüfter, 4-polige Wasserpumpe/Lüfter), diese sind jedoch nur für bestimmte Systeme optional.

Antworten (sein Sie der Erste)

Laden Sie die Anleitung für Ihr Motherboard kostenlos im PDF-Format! Finden Sie Ihr Handbuch B450M-HDV - ASROCK und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. B450M-HDV von der Marke ASROCK.

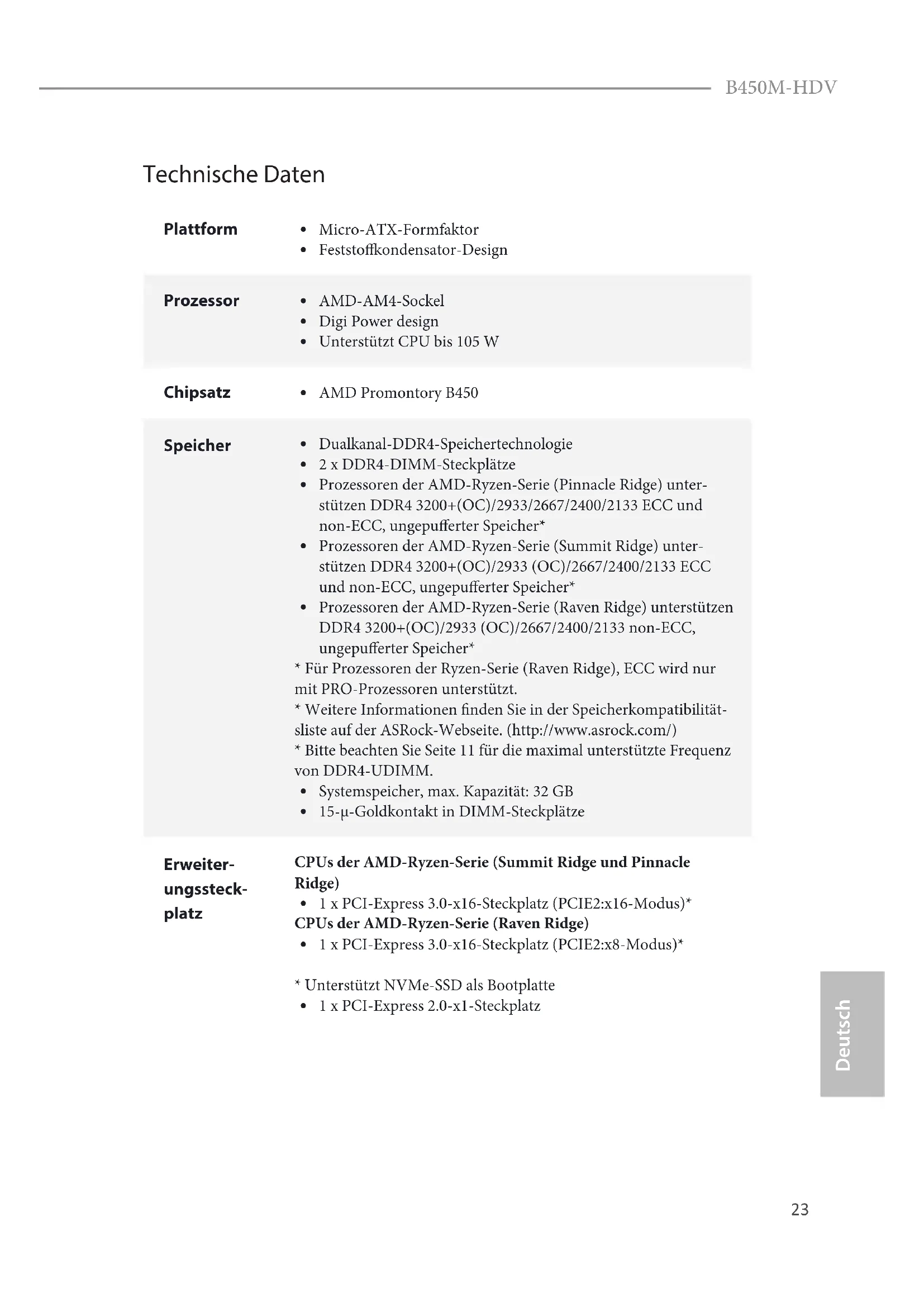

BEDIENUNGSANLEITUNG B450M-HDV ASROCK

Plattform• Micro-ATX-Formfaktor• Feststoffkondensator-Design
Prozessor• AMD-AM4-Sockel• Digi Power design• Unterstützt CPU bis 105 W
Chipsatz• AMD Promontory B450
Speicher• Dualkanal-DDR4-Speichertechnologie• 2 x DDR4-DIMM-Steckplätze• Prozessoren der AMD-Ryzen-Serie (Pinnacle Ridge) unterstützen DDR4 3200+(OC)/2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*• Prozessoren der AMD-Ryzen-Serie (Summit Ridge) unterstützen DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*• Prozessoren der AMD-Ryzen-Serie (Raven Ridge) unterstützen DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 non-ECC, ungepufferter Speicher** Für Prozessoren der Ryzen-Serie (Raven Ridge), ECC wird nur mit PRO-Prozessoren unterstützt.* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)* Bitte beachten Sie Seite 11 für die maximal unterstützte Frequenz von DDR4-UDIMM.• Systemspeicher, max. Kapazität: 32 GB• 15-μ-Goldkontakt in DIMM-Steckplätze
ErweiterungssteckplatzCPUs der AMD-Ryzen-Serie (Summit Ridge und Pinnacle Ridge)• 1 x PCI-Express 3.0-x16-Steckplatz (PCIE2:x16-Modus)* CPUs der AMD-Ryzen-Serie (Raven Ridge)• 1 x PCI-Express 3.0-x16-Steckplatz (PCIE2:x8-Modus)* * Unterstützt NVMe-SSD als Bootplatte• 1 x PCI-Express 2.0-x1-Steckplatz
GrafikkarteIntegrierte Grafikkarte der AMD-RadeonTM-Vega-Serie in APU der Ryzen-Serie*Tatsächliche Unterstützung kann je nach Prozessor variierenDirectX 12, Pixel Shader 5.0Max. geteilter Speicher 2GBDrei Grafikkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMIUnterstützt drei MonitoreUnterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 HzUnterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 HzUnterstützt D-Sub mit maximaler Auflösung von 2048 x 1536 bei 60 HzUnterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)Unterstützt HDCP mit DVI-D- und HDMI-PortsUnterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI-Port
Audio7.1-Kanal-HD-Audio (Realtek ALC887-Audiocodec)* Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.Unterstützt ÜberspannungsschutzELNA-Audiokondensatoren
LANPCIE-x1-Gigabit-LAN 10/100/1000 Mb/sRealtek RTL8111HUnterstützt Wake-On-LANUnterstützt Schutz gegen Blitzschlag/elektrostatische EntladungUnterstützt energieeffizientes Ethernet 802.3azUnterstützt PXE
Rückblende,E/A1 x PS/2-Maus-/Tastaturanschluss1 x D-Sub-Port1 x DVI-D-Port1 x HDMI-Port2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)4 x USB-3.1-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon
Speicher4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging1 x Ultra-M.2-Sockel, unterstützt M-Key-Typ-2242/2260/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s) (mit Summit Ridge, Raven Ridge und Pinnacle Ridge)*Unterstützt NVMe-SSD als Bootplatte*Unterstützt ASRock U.2-Kit
Anschluss1 x Druckerport-Anschlussleiste1 x COM-Anschluss-Stiftleiste1 x TPM-Stiftleiste1 x Gehäuseeingriff- und Lautsprecher-Stiftleiste1 x CPU-Lüfteranschluss (4-polig)*Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).1 x Gehäuselüfteranschluss (3-polig)*Der Gehäuselüfteranschluss unterstützt einen Gehäuselüfter mit einer maximalen Lüfterleistung von 1 A (12 W).1 x Anschluss Gehäuse/Wasserpumpenlüfter (4-polig)(intelligente Lüftergeschwindigkeitssteuerung)*Der Gehäuse-/Wasserpumpenlüfteranschluss unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).*CHA_FAN1/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.1 x 24-poliger ATX-Netzanschluss1 x 4-poliger 12-V-Netzanschluss1 x Audioanschluss an Frontblende2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports)(unterstützt Schutz gegen elektrostatische Entladung)1 x USB 3.1 Gen1-Stiftleiste (unterstützt zwei USB 3.1 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
BetriebssystemMicrosoft® Windows® 10, 64 Bit
