MANUAL DE USUARIO B450M-HDV ASROCK

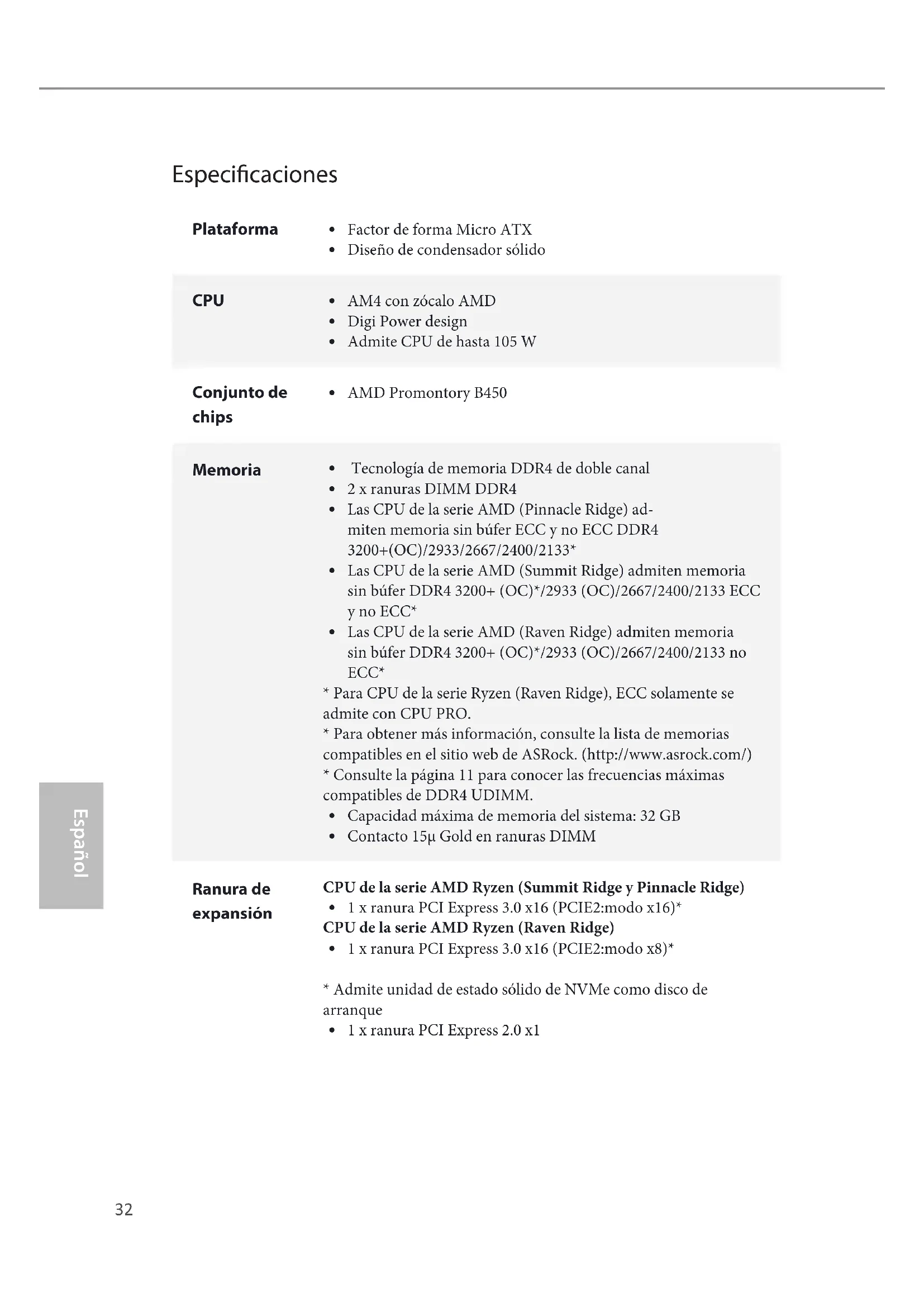

Plataforma	• Factor de forma Micro ATX• Diseño de condensador sólido
CPU	• AM4 con zócalo AMD• Digi Power design• Admite CPU de hasta 105 W
Conjunto de chips	• AMD Promontory B450
Memoria	• Tecnología de memoria DDR4 de doble canal• 2 x ranuras DIMM DDR4• Las CPU de la serie AMD (Pinnacle Ridge) admiten memoria sin búfer ECC y no ECC DDR4 3200+(OC)/2933/2667/2400/2133*• Las CPU de la serie AMD (Summit Ridge) admiten memoria sin búfer DDR4 3200+ (OC)*/2933 (OC)/2667/2400/2133 ECC y no ECC*• Las CPU de la serie AMD (Raven Ridge) admiten memoria sin búfer DDR4 3200+ (OC)*/2933 (OC)/2667/2400/2133 no ECC** Para CPU de la serie Ryzen (Raven Ridge), ECC solamente se admite con CPU PRO.* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)* Consulte la página 11 para conocer las frecuencias máximas compatibles de DDR4 UDIMM.• Capacidad máxima de memoria del sistema: 32 GB• Contacto 15μ Gold en ranuras DIMM
Ranura de expansión	CPU de la serie AMD Ryzen (Summit Ridge y Pinnacle Ridge)• 1 x ranura PCI Express 3.0 x16 (PCIE2:modo x16)*CPU de la serie AMD Ryzen (Raven Ridge)• 1 x ranura PCI Express 3.0 x16 (PCIE2:modo x8)** Admite unidad de estado sólido de NVMe como disco de arranque• 1 x ranura PCI Express 2.0 x1

Gráficos

- Tarjeta gráfica de la serie AMD Radeon™ Vega integrada en APU de la serie Ryzen*

* El soporte real puede variar según la CPU

- DirectX 12, Pixel Shader 5.0

- Memoria máxima compartida de 2GB

- Tres opciones de salida de gráficos: D-Sub, DVI-D y HDMI

- Compatible con tres monitores

- Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

- Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

- Admite D-Sub con una resolución máxima de 2048x1536 @ 60 Hz

- Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)

- Compatible con función HDCP con puertos DVI-D y HDMI

- Admite reproducción 4K Ultra HD (UHD) con puerto HDMI

Audio

• 7.1 Audio CH HD (Códec de audio Realtek ALC887)

*Para configurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.

- Admite protección contra sobretensiones

- Tapas de audio ELNA

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s

• Realtek RTL8111H

- Admite la función Reactivación de LAN

- Admite protección contra rayos y descargas electrostáticas (ESD)

- Admite Ethernet 802.3az de eficiencia energética

- Admite PXE

E/S en panel posterior

• 1 x puerto de ratón/teclado PS/2

- 1 x puerto D-Sub

- 1 x puerto DVI-D

- 1 x puerto HDMI

- 2 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)

- 4 x Puertos USB 3.1 Gen1 (admite protección contra descargas electrostáticas)

- 1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/EN-LACE y LED DE VELOCIDAD)

- Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono

Almacenami- ento

- 4 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente - 1 x Zócalo Ultra M.2 que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2242/2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s) (con Summit Ridge, Raven Ridge y Pinnacle Ridge)*

* Admite unidad de estado sólido de NVMe como disco de arranque * Admite el Kit U.2 de ASRock

Conector

- 1 x Base de conexiones de puerto de impresión

- 1 x Base de conexiones de puerto COM

- 1 x Conector TPM

- 1 x cabezal de intrusión de chasis y de altavoces

- 1 x Conector para ventilador de la CPU (4 contactos)

* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

- 1 x Conector para ventilador del chasis (3 contactos)

* El conector para ventilador del chasis admite el ventilador del chasis con una potencia de ventilador máxima de 1 A (12 W).

- 1 x Conector (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)

* El conector para el ventilador de la bomba de agua o el chasis admite el ventilador de refrigerador por agua con una potencia de ventilador máxima de 2 A (24 W).

* CHA_FAN1/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

- 1 x conector de alimentación ATX de 24 contactos

- 1 x conector de alimentación de 12V de 4 contactos

- 1 x Conector de audio en el panel frontal

- 2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0) (Admite protección contra descargas electrostáticas)

- 1 x base de conexiones USB 3.1 Gen1 (admite 2 puertos USB 3.1 Gen1) (Admite protección contra descargas electrostáticas)

so

• Microsoft® Windows® 10 64 bits

• 1 x Plataforma TPM
